Bản vẽ thiết kế mái bạt xếp cho đình chùa kích thước 8.7x16.15m

Bạn đang loay hoay tìm một đơn vị thiết kế mái bạt xếp uy tín, chất lượng?

Khách hàng yêu cầu bạn lên bản vẽ để họ dễ hình dung nhưng bạn chưa thiết kế bao giờ?

Đừng lo! Đọc được bài viết này là bạn đã tìm đúng đơn vị rồi đó. Không chỉ dừng lại là đơn vị cung cấp phụ kiện, thi công mái xếp di động Hungcuong auto còn là đơn vị tiên phong đi đầu trong mảng thiết kế bản vẽ 3D mái bạt kéo, bản vẽ cad mái xếp. Để chứng minh cho điều đó, chúng tôi xin giới thiệu tới các bạn một bản hồ sơ bản vẽ 3d do chính những kỹ sư của Hungcuong auto thiết kế. Mời các bạn cùng tham khảo:
Xem thêm: Hướng dẫ chi tiết các bước làm mái bạt xếp di động.

Đọc mẫu mái đình chùa 8,7 × 16,15 m theo hiện trạng mới

1. Phạm vi che

Đối chiếu sân, lối đi và khu vực tổ chức sinh hoạt.

2. Liên kết

Xác định phần được phép tác động lên công trình hiện hữu.

3. Hồ sơ

Kiểm tra lại kết cấu và chi tiết trước khi dùng kích thước mẫu để gia công.

Cách dùng hướng dẫn này cho công trình của bạn

Các số đo và cấu kiện được công bố trong bài chỉ thuộc mẫu đang trình bày. Khi dùng cho công trình khác, cần khảo sát nền, hệ đỡ, cao độ, tải trọng và chốt phiên bản hồ sơ riêng trước khi gia công. Phối cảnh không thay thế hồ sơ thiết kế được kiểm tra.

Chuẩn bị hồ sơ thiết kế mái xếp · Khảo sát và thi công theo hiện trạng

Gửi hiện trạng qua Zalo Gọi 039 2323 173

Mô tả dự án: Mái bạt xếp nhà chùa kích thước 17.65x8.7m.
Địa điểm: Thanh Liệt - Hoàng Mai- Hà Nội
Mai Xep Nha Chua Mau Xanh

Thông số kỹ thuật:
+ Hệ móng mái bạt: Mái thiết kế 4 móng. Chân móng được đổ bằng bê tông kết hợp bu lông chữ J M16 chôn vào hố kích thước 500x500x500 kèm với bản mã kích thước 200x200x10 liên kết thân cột với móng tạo một hệ móng vững chắc.

+ Hệ khung cột:Đối với mái có khẩu độ lớn TVTK có thể tư vấn co khách làm khung cột chữ A or hệ thang đan hộp kèm nan thanh chéo. Tương ứng kích thước mái bạt xếp di động này, chúng tôi thiết kế 4 cột có hệ khung thang đan thành hộp kèm nan thanh chống chéo 2 mặt.
Thanh chính được làm từ hộp 40x40x1.4mm, thanh ngang là hộp 40x40x1.4mm, đan với thanh nan chống chéo hộp 25x25x1.1mm.
Toàn bộ hệ khung được làm từ sắt mạ kẽm.

+ Hệ kèo chịu lực: Hệ kèo được thiết kế hệ khung thang dan thành hộp kèm thanh nan chống chéo 2 mặt. Thanh chính, thanh ngang được làm từ hộp thép mạ kẽm 40x40x1.4mm, thanh nna chống chéo làm là hộp thép mạ kẽm 20x40x1.1mm.
Để tăng lực cho hệ kèo chịu lực, chúng tôi thiết kế thêm 2 thanh giằng từ hộp 50x100x1.2mm.

+ Hệ kèo ray, máng trượt mái xếp:Mái có chiều chảy nước 8,7m được chia thành 3 đường ray bi chạy. hai đường ray hai bên được tận dụng hàn thanh ray vào đường kèo chịu lực. Đường ray ở giữa sẽ được hàn vào thanh hộp thép tráng kèm 50x100x1.2mm.

+ Hệ mái bạt:Bạt được sử dung may ép là bạt Myung sung Hàn Quốc độ dày 0.38mm màu xanh nước biển. Đây là loại bạt bền nhất và đang được ưa chuộng trên thị trường hiện nay.
Xem thêm: Cách chọn bạt mái xếp bền, rẻ.

Mái xếp di động nha chùa khi thu gọn
Kich Thuoc Mai Bat Xep Nha Tho Ho

Kích thước mái xếp di động nhà chùa
Mai Xep 3D Nhin Tu Duoi

Mặt bên mái xếp di động cho nhà chùa.
Mai Xep Nha Chua Dep

Mặt bên mái xếp
Mái xếp di động nhà chùa màu xanh nước biển

Bạt mái xếp màu xanh nước biển
mái xếp nhà thờ họ nhìn từ dưới lên

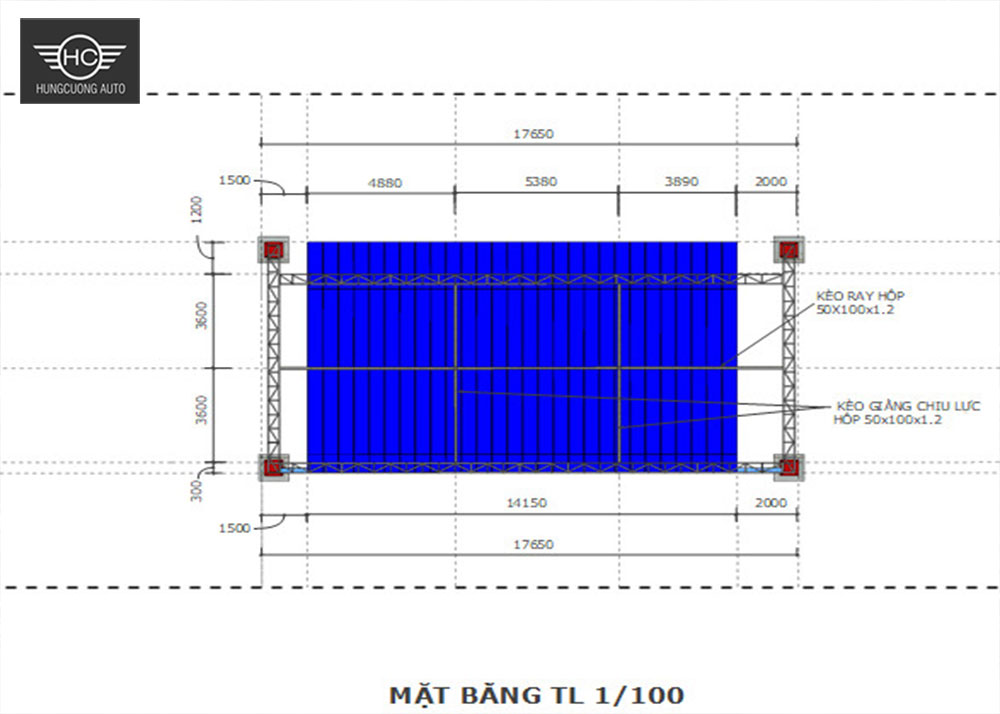

Mặt bằng mái xếp nhà chùa

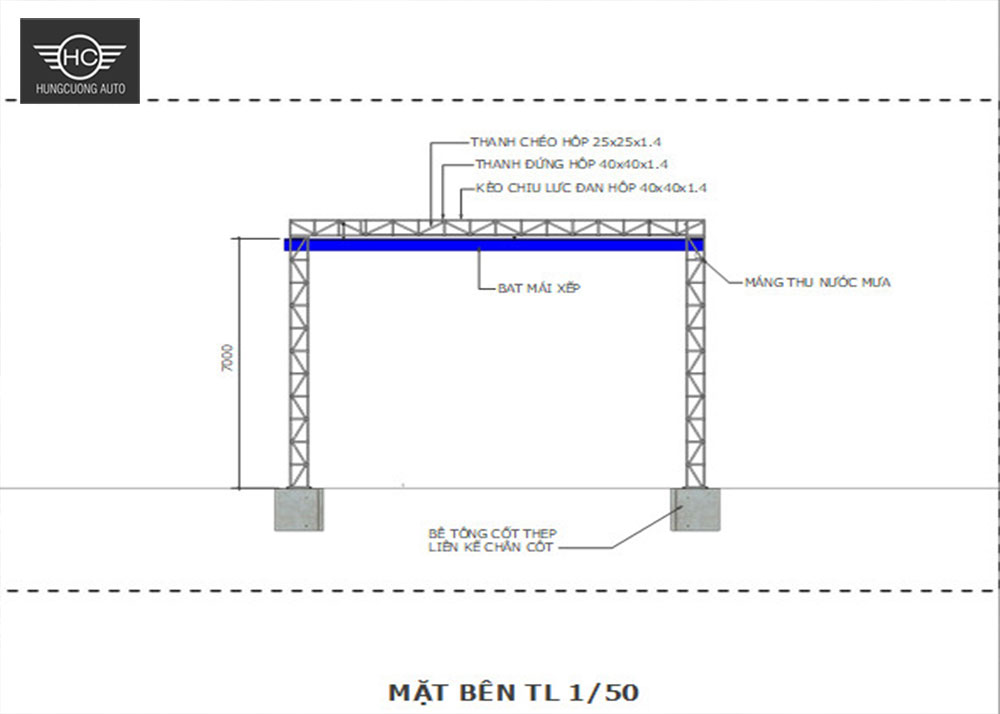

Bản vẽ cad mai xep nha chua

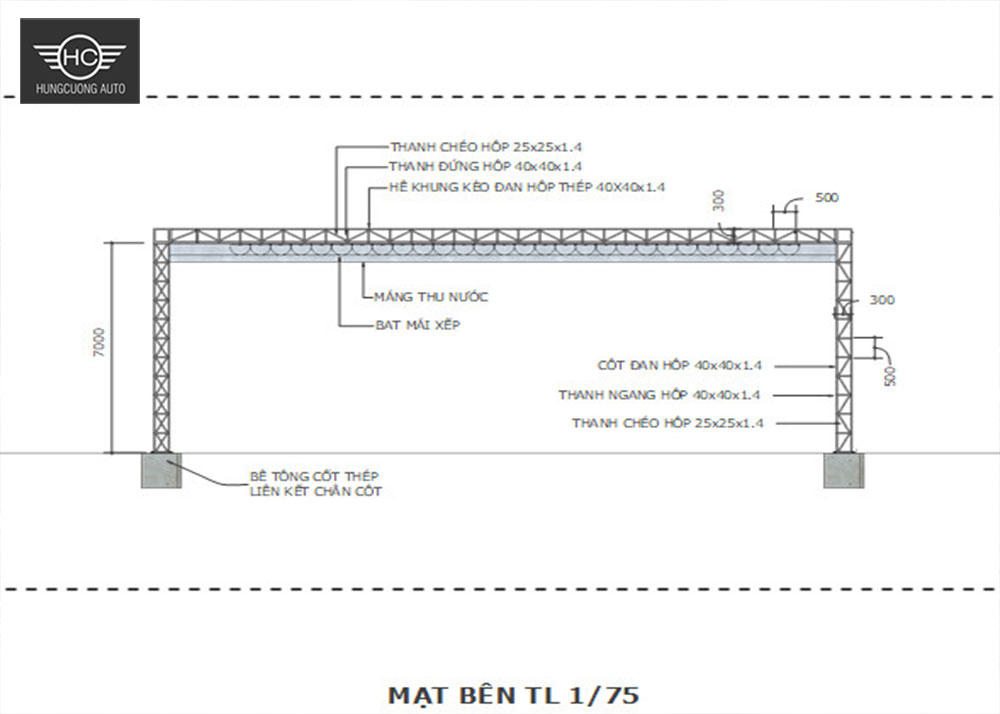

Mặt bên mái xếp nhà chùa

Trên đây là toàn bộ thông số về kích thước, thông số về kỹ thuật được kỹ sư Hungcuong auto lên ý tưởng và thiết kế. Các bạn đọc có thể xem và tham khảo. Ngoài ra, chúng tôi còn có các bản vẽ thiết kế về mái che oto, nhà bạt mái xếp; bản vẽ mái xếp chữ A; mái xếp di động nhà để xe,....
