Ray mái che di động khung giàn phải được thiết kế đồng bộ với nền, móng và thoát nước. Bài viết hướng dẫn chọn ray nền hoặc ray trên cao, khảo sát hiện trạng, kiểm soát lắp đặt, lỗi thường gặp và checklist nghiệm thu.
.jpg)

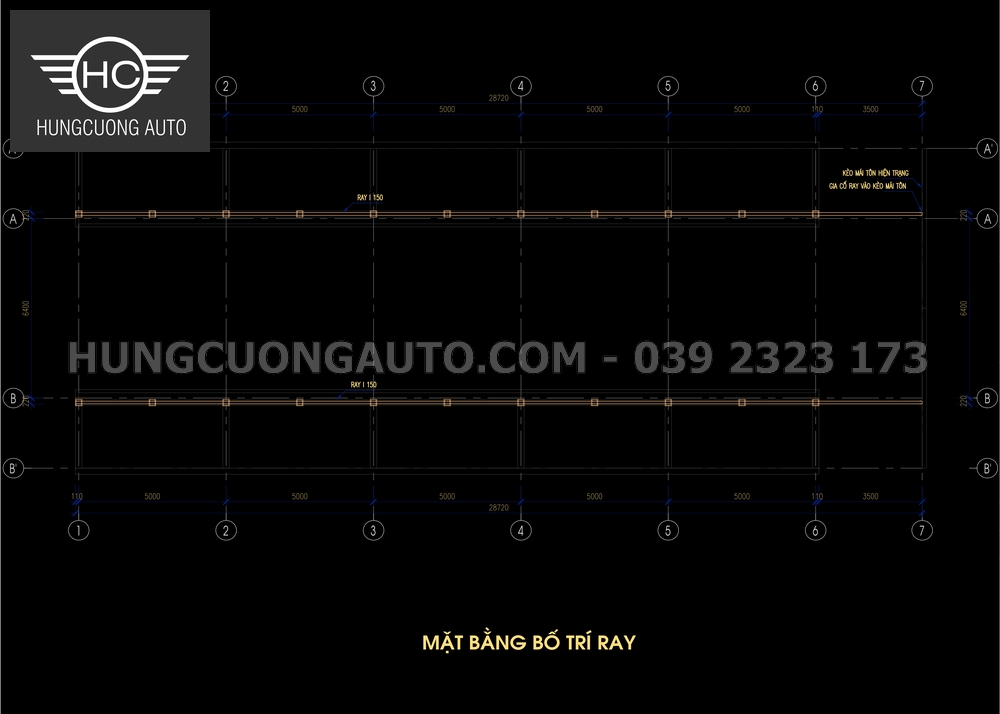

Bản vẽ minh họa việc bố trí đồng bộ hai tuyến ray; kích thước phải theo hồ sơ của từng công trình.
Thi công ray mái che di động khung giàn không chỉ là đặt hai thanh ray xuống nền rồi lắp bánh xe lên trên. Ray là đường dẫn hướng cho toàn bộ hệ khung và bạt di chuyển. Nếu nền yếu, móng không phù hợp, hai ray sai tim hoặc khu vực ray thường xuyên đọng nước, mái có thể chạy nặng, lệch khung, kẹt bánh và xuống cấp nhanh.
Vì vậy, phương án nền, móng, ray và thoát nước phải được xác định ngay từ giai đoạn khảo sát. Mỗi công trình có kích thước, hiện trạng nền, luồng xe, cao độ cửa kho và cách vận hành khác nhau; không nên lấy một kích thước móng hoặc một loại ray trên mạng để áp dụng cho mọi mái.
Muốn mái khung giàn mở–thu ổn định, cần kiểm tra đồng thời sáu yếu tố: khả năng chịu lực của nền; phương án móng hoặc dầm đỡ; tim và cao độ ray; độ liên tục tại mối nối; đường thoát nước; cữ chặn và điểm khóa mái. Ray nền phù hợp khi mặt bằng cho phép bố trí đường chạy dưới đất. Ray trên cao phù hợp khi cần giải phóng nền cho xe và hàng hóa, nhưng vẫn phải thiết kế cột, dầm ray, liên kết và móng đỡ riêng.
Gửi chiều rộng × chiều dài × chiều cao, ảnh toàn cảnh, video đường chạy, loại nền và địa điểm công trình để Hùng Cường Auto tư vấn sơ bộ.
Nội dung chính
Mái che di động khung giàn gồm nhiều khung thép liên kết với nhau. Khi mở hoặc thu mái, các cụm bánh xe phải di chuyển đồng bộ trên đường ray. Vì vậy, một sai lệch nhỏ tại nền, vị trí neo hoặc mối nối ray có thể ảnh hưởng đến cả hệ mái, đặc biệt với công trình dài, cao hoặc phải đóng mở thường xuyên.
Nền và hệ ray cần thực hiện đồng thời bốn nhiệm vụ:
Nhiều lỗi được nhìn thấy ở bánh xe hoặc motor nhưng nguyên nhân ban đầu lại nằm ở nền lún, ray cong, hai đường ray không đồng bộ hoặc mối nối bị tạo bậc. Vì vậy, không nên thay motor hoặc tăng lực kéo khi chưa kiểm tra lại toàn bộ đường chạy.
.jpg)
Cụm xe chạy trên ray cao; kết cấu dầm, cột và móng đỡ phải được kiểm tra đồng bộ.
Bài phụ kiện mái che di động khung giàn đã phân tích motor, cụm truyền động, dầm đầu và bánh xe. Trong phạm vi bài này, hai phương án ray được so sánh theo yêu cầu nền móng và thoát nước.
| Tiêu chí | Ray nền | Ray trên cao |
|---|---|---|
| Vị trí đường chạy | Đặt trên hoặc liên kết với nền, móng dọc hai bên mái | Đặt trên dầm ray, cột hoặc kết cấu đỡ phía trên |
| Ưu điểm chính | Cấu tạo trực quan, thuận tiện tiếp cận để vệ sinh và kiểm tra | Giải phóng mặt nền, hạn chế ray cắt qua đường xe và khu vực bốc xếp |
| Hạng mục phải thiết kế | Nền, móng hoặc dải đỡ ray, liên kết, mối nối, thoát nước và bảo vệ ray | Móng cột, cột đỡ, dầm ray, liên kết, lối kiểm tra và bảo trì trên cao |
| Rủi ro cần kiểm soát | Ngập nước, bùn cát, xe cán qua, nền lún, ray nhô gây vấp | Độ võng dầm, sai cao độ, khó tiếp cận, làm việc trên cao và ảnh hưởng kết cấu hiện hữu |
| Phù hợp khi | Mặt bằng có thể dành đường chạy ổn định cho mái | Nền phải thông thoáng cho xe nâng, xe tải hoặc dây chuyền sản xuất |
Ray trên cao không có nghĩa là công trình “không cần móng”. Tải trọng của mái vẫn phải được truyền qua dầm và cột xuống móng hoặc kết cấu hiện hữu đã được kiểm tra. Ngược lại, ray nền cũng không mặc nhiên phù hợp chỉ vì sân đã đổ bê tông; phải xác định chất lượng nền và khả năng liên kết thực tế.
Không nên nhầm ray trên cao của mái khung giàn với ray treo bạt xếp. Mái khung giàn di chuyển cả hệ khung và bạt, còn mái xếp lượn sóng giữ khung chính cố định và chỉ kéo phần bạt, thanh sáo cùng phụ kiện treo.
Một buổi khảo sát tốt cần trả lời đủ các câu hỏi về công năng, nền, kết cấu và thoát nước. Không nên đo mỗi chiều rộng × chiều dài rồi chốt phương án ngay.
Cần xác định khẩu độ, chiều dài vùng che, chiều cao thông thủy, hướng mở–thu, vị trí tập kết khung và khoảng trống ở hai đầu hành trình. Vớimái khung giàn cho nhà xưởng, kho bãi, phải kiểm tra thêm cửa kho, chiều cao xe, bán kính quay, đường xe nâng và khu vực bốc dỡ hàng.
Cần ghi nhận loại nền hiện có, tình trạng nứt, lún, bong rỗng, vị trí khe co giãn, rãnh kỹ thuật, hố ga và các đường ống ngầm. Nếu dùng ray trên cao, phải khảo sát vị trí cột, dầm, tường, mái hiện hữu và khả năng bố trí kết cấu đỡ độc lập.
Phải đo hướng dốc hiện tại, điểm thấp, miệng thu nước, vị trí nước từ mái xả xuống và nơi có nguy cơ đọng nước. Không bố trí ray trước rồi mới tìm cách đặt rãnh thoát nước vào phần mặt bằng còn lại.
Cần biết mái kéo tay hay chạy điện, tần suất đóng mở, người phụ trách vận hành, loại xe đi qua, môi trường bụi hoặc ăn mòn và yêu cầu duy trì hoạt động trong thời gian thi công. Đây là dữ liệu để lựa chọn cấu hình phù hợp chứ không chỉ phục vụ báo giá.
Móng và liên kết ray phải được xác định từ hồ sơ thiết kế, tải trọng, địa chất hoặc tình trạng kết cấu hiện hữu. Bảng dưới đây chỉ giúp nhận diện hướng xử lý; không thay thế bản vẽ kỹ thuật.
| Hiện trạng | Hướng kiểm tra và xử lý | Không nên làm |
|---|---|---|
| Nền bê tông hiện hữu còn tốt | Kiểm tra chiều dày, cốt thép, vết nứt, lớp hoàn thiện và khả năng bố trí liên kết | Nhìn bề mặt còn mới rồi mặc định có thể neo ray trực tiếp |
| Nền bê tông đã nứt hoặc lún cục bộ | Xác định nguyên nhân, phạm vi hư hỏng và phương án sửa hoặc làm dải móng riêng | Chèn kê từng điểm để ép ray thẳng nhưng bỏ qua nền bên dưới |
| Nền đất, nền cấp phối hoặc sân lát gạch | Nghiên cứu móng hoặc dải bê tông đỡ ray độc lập theo thiết kế | Bắt ray trực tiếp lên lớp lát hoặc nền chưa ổn định |
| Nền nhựa đường | Kiểm tra kết cấu các lớp nền bên dưới và thiết kế chi tiết đỡ ray phù hợp | Chỉ neo vào lớp nhựa bề mặt |
| Sàn tầng, mái hoặc kết cấu hiện hữu | Kiểm tra khả năng chịu lực, chống thấm, thoát nước và vị trí truyền tải | Khoan, hàn hoặc neo vào kết cấu khi chưa có phương án được kiểm tra |
| Ray trên cao | Thiết kế đồng bộ móng cột, cột, dầm ray và liên kết | Chỉ chọn dầm theo kích thước có sẵn ngoài thị trường |
Một sai lầm phổ biến là xử lý ray và móng như hai hạng mục tách rời. Trên thực tế, vị trí neo ray, chiều dài đoạn liên kết, mối nối và điểm đặt cữ chặn đều tạo lực lên kết cấu đỡ. Vì vậy, chi tiết móng phải đi cùng bản vẽ bố trí ray và hành trình mái.
.jpg)
Biên dạng bánh xe phải phù hợp với biên dạng ray; không lựa chọn chỉ theo hình dáng bên ngoài.
Thông số nghiệm thu phải lấy từ bản vẽ thi công và hướng dẫn của hệ thiết bị được lựa chọn. Không dùng một bộ dung sai chung cho mọi công trình. Tuy nhiên, bất kỳ hệ ray nào cũng cần kiểm tra các nhóm yếu tố sau.
Khoảng cách hai ray phải phù hợp với kích thước thực tế của khung và cụm bánh xe. Cần kiểm tra tại nhiều vị trí dọc hành trình, không chỉ đo ở hai đầu. Khi khoảng cách thay đổi cục bộ, khung có thể bị ghì hoặc chạy chéo dù phần đầu ray vẫn đúng.
Ray phải tạo thành đường chạy liên tục theo hồ sơ thiết kế. Cần kiểm tra riêng từng ray và kiểm tra tương quan giữa hai ray. Không nên uốn ép bánh xe để “ăn” theo một đường ray đã cong hoặc dùng lực motor để vượt qua đoạn bị sai cao độ.
Mối nối cần liên tục, không tạo bậc, cạnh sắc hoặc khe làm bánh xe va đập. Khi hàn hoặc cố định ray, phải kiểm soát biến dạng nhiệt và kiểm tra lại sau khi hoàn thành. Vị trí mối nối cũng cần thuận tiện cho quan sát, vệ sinh và bảo trì.
Liên kết phải đúng loại, đúng vị trí và phù hợp với kết cấu nền. Không nên dùng bu lông, bản mã hoặc mối hàn theo thói quen nếu chưa đối chiếu hồ sơ. Sau khi căn chỉnh, phải kiểm tra hiện tượng lỏng, xoay, kê hở hoặc tập trung lực tại một vài điểm.
Cuối hành trình cần có giải pháp giới hạn chuyển động theo thiết kế. Điểm khóa hoặc neo mái phải phù hợp với trạng thái vận hành và trạng thái an toàn khi không sử dụng. Nếu hệ có bánh hoặc con lăn chống nhấc, cần kiểm tra khe làm việc và sự liên tục của bộ phận giữ ray.
Thoát nước phải xử lý ở cả trên mái và dưới mặt nền. Chỉ làm rãnh cạnh ray sẽ không giải quyết được tình trạng bạt đọng nước; ngược lại, mái thoát nước tốt nhưng nền giữ nước quanh ray vẫn gây bẩn, rỉ sét và cản trở bánh xe.
Hình dạng mái, độ dốc, độ căng bạt và đường xả nước phải được xác định trong phương án thiết kế. Nước không nên xả trực tiếp vào cửa kho, lối đi, tủ điện, motor hoặc vùng bánh xe chạy. Với mái lớn, cần kiểm tra cả trạng thái mở hoàn toàn, mở một phần và vị trí mái đang thu gọn.
Khu vực ray cần có đường dẫn nước tới điểm thu phù hợp. Rãnh hoặc miệng thu không được tạo chướng ngại cho bánh xe, cắt mất phần đỡ ray hoặc khiến nền yếu đi. Nếu ray được đặt âm hoặc gần bằng mặt sân, phải tính đến bùn cát, rác, lá cây và nước có thể tích tụ trong rãnh.
Khi mái thu về một đầu, nhiều khung và bánh xe tập trung trong phạm vi nhỏ. Đây cũng là nơi khó vệ sinh nếu nước và rác bị dồn lại. Vì vậy, vị trí tập kết khung phải có khả năng thoát nước và tiếp cận kiểm tra, không nên biến thành hốc kín.
Ray trên cao giúp nền thông thoáng nhưng không loại bỏ yêu cầu thoát nước. Phải kiểm soát nước từ mái chảy xuống, nước bám trên dầm ray, vị trí đọng tại bản mã và đường tiếp cận bảo trì. Các chi tiết thép ngoài trời cần có giải pháp bảo vệ và không tạo túi giữ nước.
Một quy trình hợp lý nên đi theo thứ tự sau:
Trong giai đoạn chạy thử, không đứng trong vùng chuyển động của khung và không dùng người đẩy, kéo cưỡng bức để giúp motor vượt qua điểm kẹt. Nếu có tiếng va đập, bánh xe ghì ray hoặc khung chạy chéo, cần dừng hệ thống và kiểm tra nguyên nhân.
| Dấu hiệu | Nguyên nhân cần kiểm tra | Hướng xử lý an toàn |
|---|---|---|
| Mái nặng dần tại một đoạn | Ray cong, mối nối tạo bậc, nền lún, vật cản hoặc bánh xe hư | Dừng vận hành, khoanh vùng vị trí và kiểm tra toàn bộ đường chạy |
| Khung chạy chéo | Hai ray sai khoảng cách, một bên bị cản, truyền động không đồng bộ | Không tiếp tục kéo cưỡng bức; kiểm tra ray, bánh xe và hệ truyền động |
| Bánh xe va mạnh tại mối nối | Mặt chạy không liên tục, mối nối lệch hoặc biến dạng | Dừng sử dụng và sửa theo chi tiết kỹ thuật đã được duyệt |
| Nước đọng quanh ray | Sai cao độ nền, thiếu điểm thu hoặc rãnh bị tắc | Làm sạch khu vực, kiểm tra lại hướng thoát và chi tiết nền |
| Ray hoặc liên kết rung, lỏng | Liên kết không phù hợp, nền hư hỏng hoặc lực tập trung | Cô lập khu vực và kiểm tra cả liên kết lẫn kết cấu bên dưới |
| Motor chạy nhưng mái không di chuyển đều | Có điểm kẹt cơ khí, bánh xe lệch, truyền động trượt hoặc bảo vệ tác động | Ngắt vận hành và gọi đơn vị kỹ thuật; không tự tăng lực kéo |
Với mái hoạt động ngoài trời, nên kết hợp việc kiểm tra ray với hướng dẫn sử dụng mái che di động an toàn khi mưa gió. Không vận hành khi khu vực đường ray bị ngập, có vật cản hoặc hệ mái đang biến dạng bất thường.
Để Hùng Cường Auto kiểm tra nhanh, khách hàng nên chuẩn bị:
Thông tin càng đầy đủ, phương án sơ bộ càng sát hiện trạng. Tuy nhiên, với mái quy mô lớn hoặc nền phức tạp, khảo sát trực tiếp và hồ sơ thiết kế vẫn là bước cần thiết trước khi sản xuất.
Không thể kết luận chỉ bằng quan sát bề mặt. Cần kiểm tra cấu tạo nền, chiều dày, cốt thép, vết nứt, vị trí khe và khả năng bố trí liên kết. Nếu nền không phù hợp, có thể phải làm dải đỡ hoặc móng riêng.
Mỗi phương án có ưu và nhược điểm. Ray nổi dễ quan sát và vệ sinh nhưng phải kiểm soát luồng xe, lối đi. Ray âm giúp mặt bằng gọn hơn nhưng dễ giữ nước, bùn và rác nếu chi tiết rãnh không tốt. Cần chọn theo hiện trạng và tần suất sử dụng.
Khoảng cách phụ thuộc kích thước khung, cấu tạo bánh xe, tải trọng và bản vẽ của từng hệ mái. Không có một con số dùng chung cho mọi công trình. Chỉ chốt sau khi thiết kế và kiểm tra kích thước sản xuất.
Không có phương án luôn tốt hơn. Ray trên cao phù hợp khi cần mặt nền thông thoáng, nhưng yêu cầu thêm cột, dầm ray, liên kết và bảo trì trên cao. Ray nền thường dễ tiếp cận hơn nhưng phải xử lý nền, thoát nước và nguy cơ xung đột với xe.
Cần kiểm tra đồng thời tim và cao độ ray, khoảng cách hai ray, mối nối, bánh xe, vật cản, độ đồng bộ truyền động và liên kết khung. Không nên chỉ tăng công suất motor hoặc dùng người đẩy cưỡng bức.
Không nên. Kích thước móng phụ thuộc tải trọng mái, chiều cao, khẩu độ, nền đất, điều kiện gió, cấu tạo ray và phương án neo giữ. Móng phải được xác định cho đúng công trình.
