Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp

Bạn đang tìm kiếm một bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất?? Bạn đang muốn tìm tài liệu, hình ảnh thiết kế để khách hàng tham khảo? Khách hàng muốn có bản vẽ thiết kế để dễ hình dung? Đừng lo! Đến với Hungcuongauto sẽ giúp bạn gỡ rối tất cả. Hiểu được tâm lý khách hàng, cũng như tâm lý của đội thợ luôn muốn tìm kiếm những hình ảnh thiết kế đẹp nhất gửi đến khách hàng của mình nên hôm nay chúng tôi xin giới thiệu tới các bạn đọc một bộ bản vẽ mái xếp kích thước 10x16m cho sân vườn, hồ cá koi đẹp nhất. Cùng Hungcuongauto tìm hiểu ngay bài viết này nhé.

1. Thông tin dự án bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất.

- Chủ đầu tư: Anh Nam.
- Tên dự án: Bản vẽ mái xếp lượn sóng 10x16m cho sân vườn, hồ cá coi.
- Địa điểm: Khánh Hòa.
- Đơn vị thiết kế: Hungcuongauto.
>>> Xem thêm: Báo giá dịch vụ thiết kế mái xếp, mái che đi dộng.

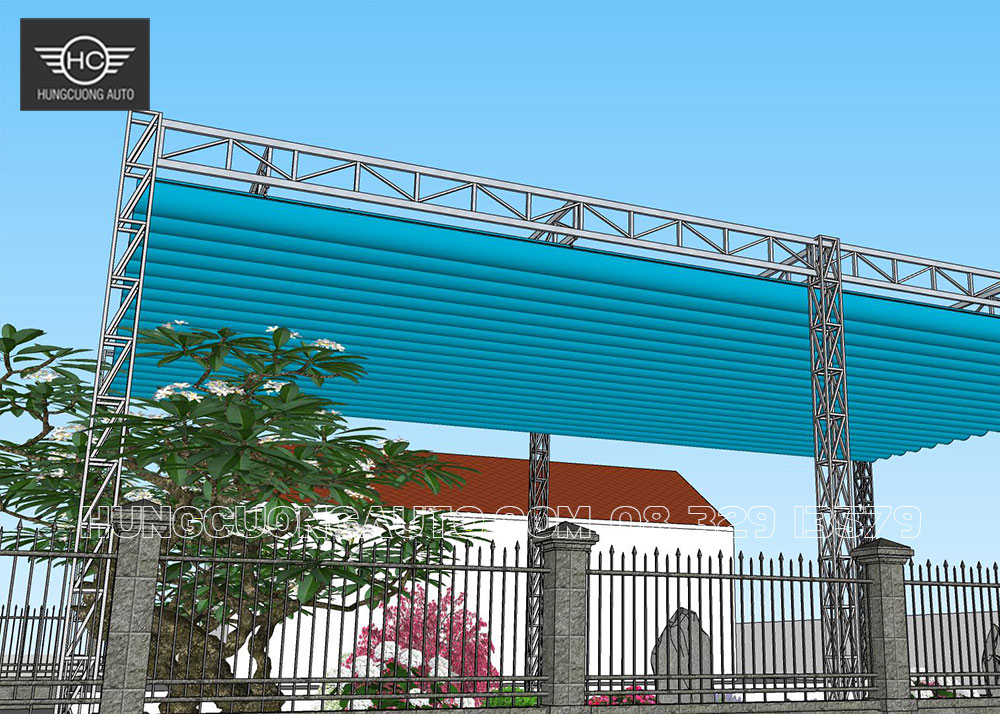

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất

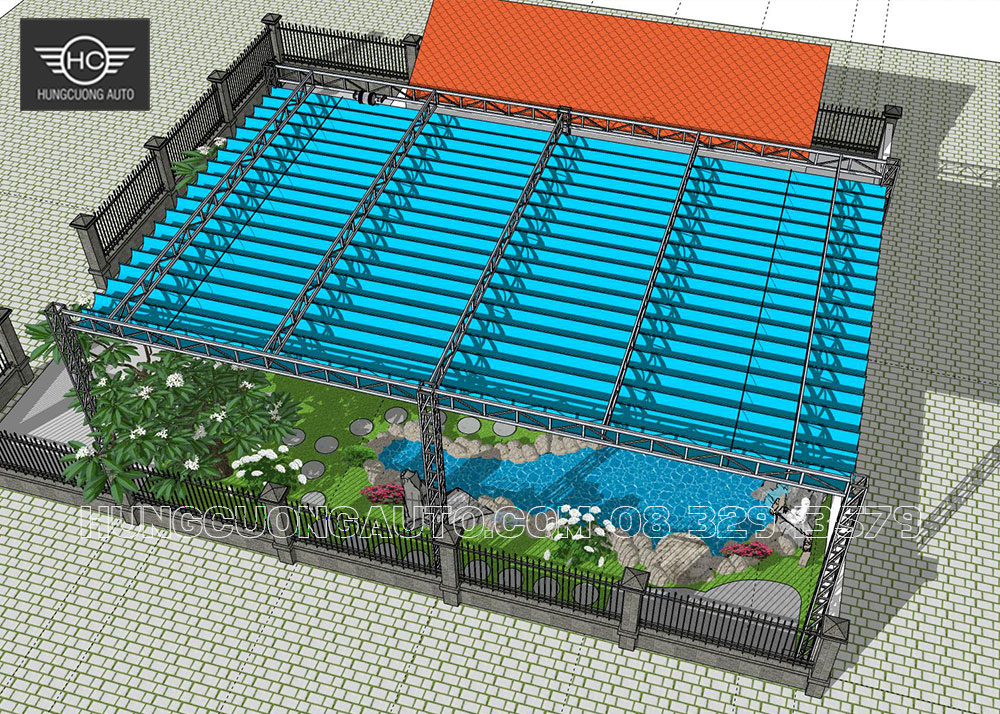

Hình ảnh 4D mái xếp cho sân vườn , hồ cá koi kích thước 10x16m.

2. Thông số kỹ thuật bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất.

- Móng mái xếp di động 10x16m: Mái được chia làm 6 cột, mỗi cột  đổ bê tông mác 200 đổ hố chân cột kích thước 650x650x650mm, chờ sẵn bu lông M16 chữ J dài 500mm. Móng sử dụng bản mã kích thước 460x460x15ly liên kết hệ cột sắt với móng bê tông => đảm bảo kết cấu chắc chắn cho dự án.

>>> xem thêm:Hệ kết cấu móng mái xếp 10x10.2m cho nhà chùa.

-  Kết cấu cột mái xếp:Mái xếp lượn sóng 10x16m cho sân vườn, hồ cá koi được chúng tôi thiết kế thành 6 cột mỗi bên 3 cột cách đều nhau. Toàn bộ cột được đan hộp 4D bằng sắt mạ kẽm hộp 30x30x1.4ly có thanh chéo 4 mặt tạo liên kết chân trụ vững trãi.

- Hệ kèo chịu lực mái xếp:Do mái có khẩu độ vượt nhịp tương đối lớn là 16m nên các kỹ sư Hungcuongauto đã chia lưới cột kết hợp làm hệ kèo đan thang, dạng đơn. Thanh chịu lực chính ( thanh trên và dưới) sử dụng sắt mạ kẽm hộp 40x80x1.4ly, thanh đứng bằng sắt hộp 40x40x1.4ly kết hợp thanh giằng chéo bằng sắt hộp 20x20x1.1ly.

Để đảm bảo kèo chịu lực tốt, chúng tôi đã tính toán thiết kế cho chiều cao thang là 500mm, khoảng cách giữa các thanh đứng là 600mm.


>>> Xem thêm: Hướng dẫn chi tiết từ A-Z các bước làm mái bạt xếp.


- Hệ kèo ray, máng trượt mái kéo:Mái có chiều chảy nhước là 16m, do đó, chúng tôi chia mái thành 5 kèo ray, khoảng cách giữa các kèo ray với nhau là 3,4m, giữa mép bạt với kèo ray là 1,2m. Để thẩm mỹ và đồng bộ chúng tôi đã quyết định thiết kế hệ kèo ray và kèo chịu lực có kết cấu giống như nhau.


- Bạt mái xếp:Để phù hợp với phong thủy cũng như tuổi của gia chủ, chúng tôi đã lựa chọn màu xanh da trời là màu chủ đạo. Bạt được sử dụng là bạt Myungsung Hà Quốc độ dày 0.38mm, độ bền lên tới 5-7 năm.

>>> Xem thêm: Bảng báo giá phụ kiện, bạt mái xếp rẻ nhất.
                         Cách lựa chọn bạt mái xếp bền, rẻ, đẹp.



- Động cơ motor:Vì mái có khẩu độ tương đối lớn, không chia nên chúng tối đã tư vấn thiết kế cho gia chủ sử dụng động cơ motor để thu, kéo bạt dễ dàng. Đông cơ chúng tôi lựa chọn là motor ống Engines 120Nm công nghệ Đức. Kết hợp quả lô chế sẽ dễ dàng giúp mái chuyển động.

>>> Xem thêm:Bảng báo giá motor mái xếp rẻ nhất.

Đó là toàn bộ những thôn tin cơ bản về mái xếp kích thước 10x16m cho sân vườn hồ cá koi  các bạn đọc có thể tham khảo và áp dụng vào mái của nhà mình cũng như của khách hàng. Dưới đây là những hình ảnh do các kỹ sư của Hungcuongauto thiết kế, bạn đọc cùng xem nhé.

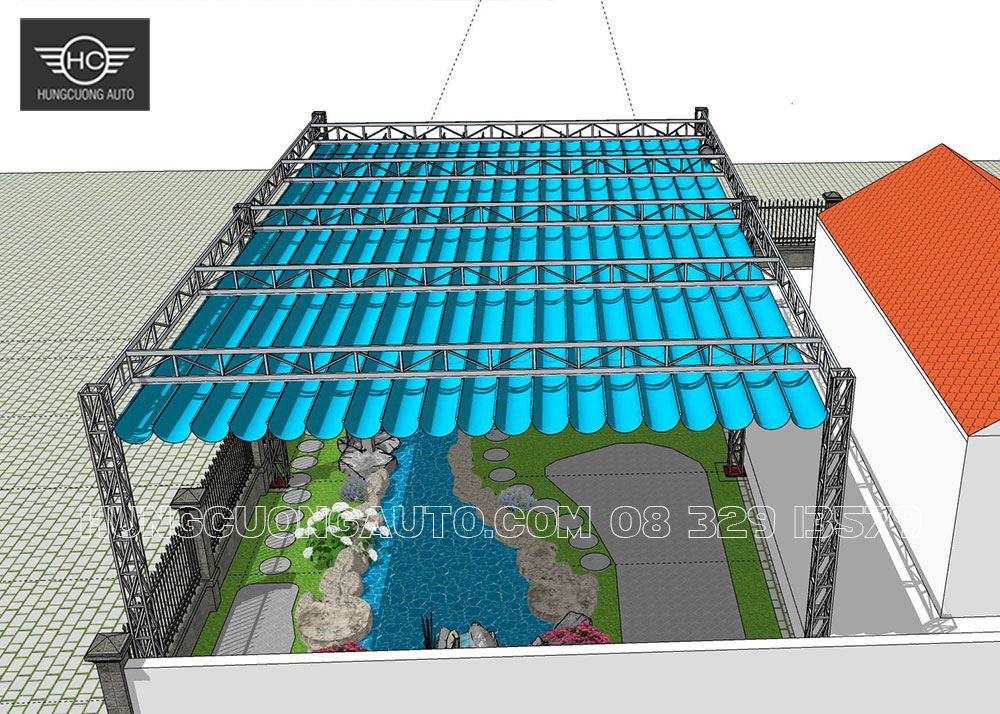

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất

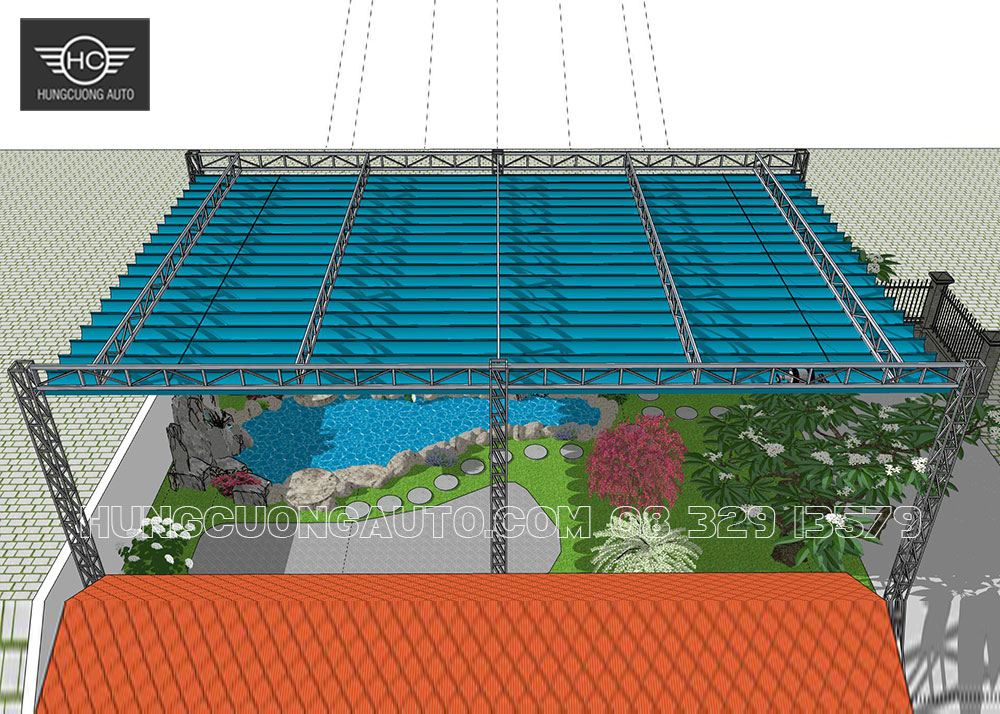

Hình ảnh mái xếp lượn sóng kích thước 10x16m nhìn từ trên xuống

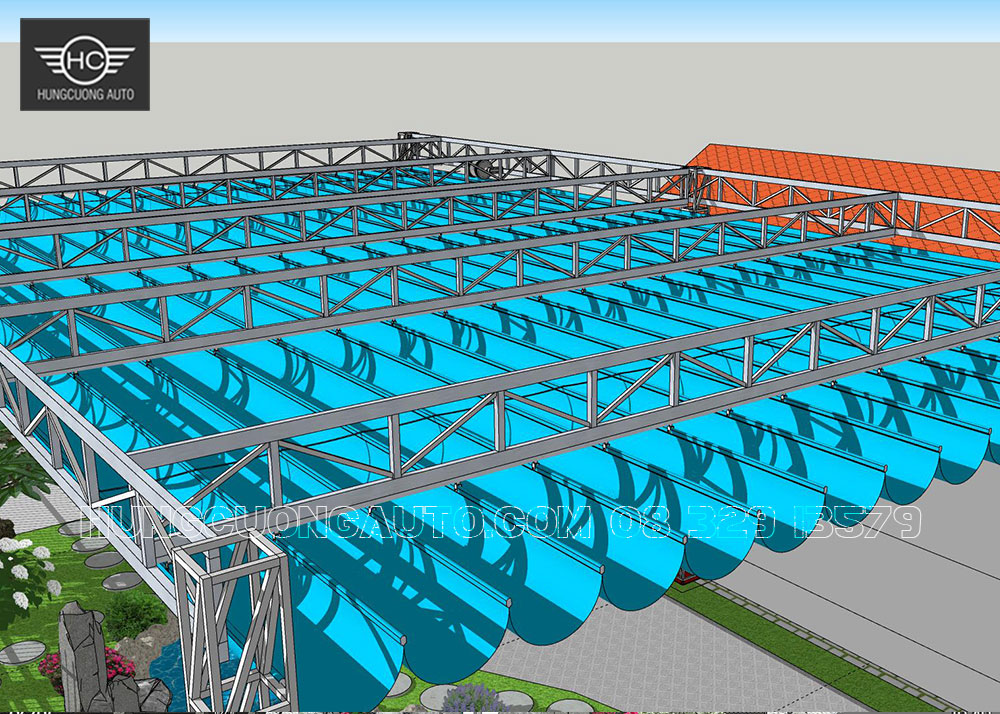

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất

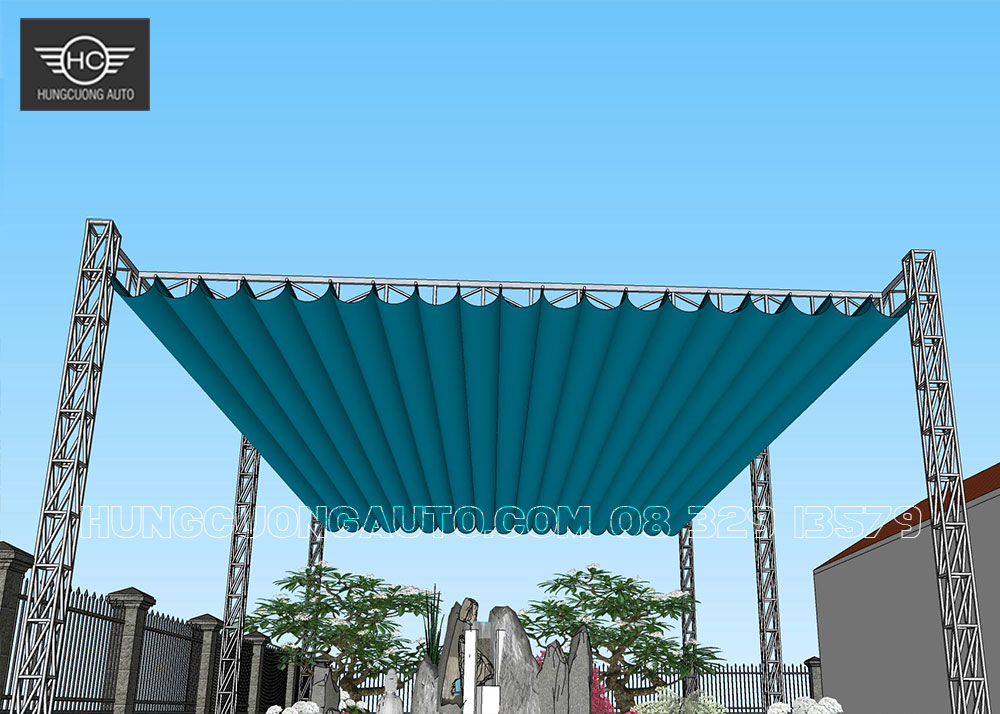

Hình ảnh mặt bên mái xếp bạt kéo kích thước 10x16m

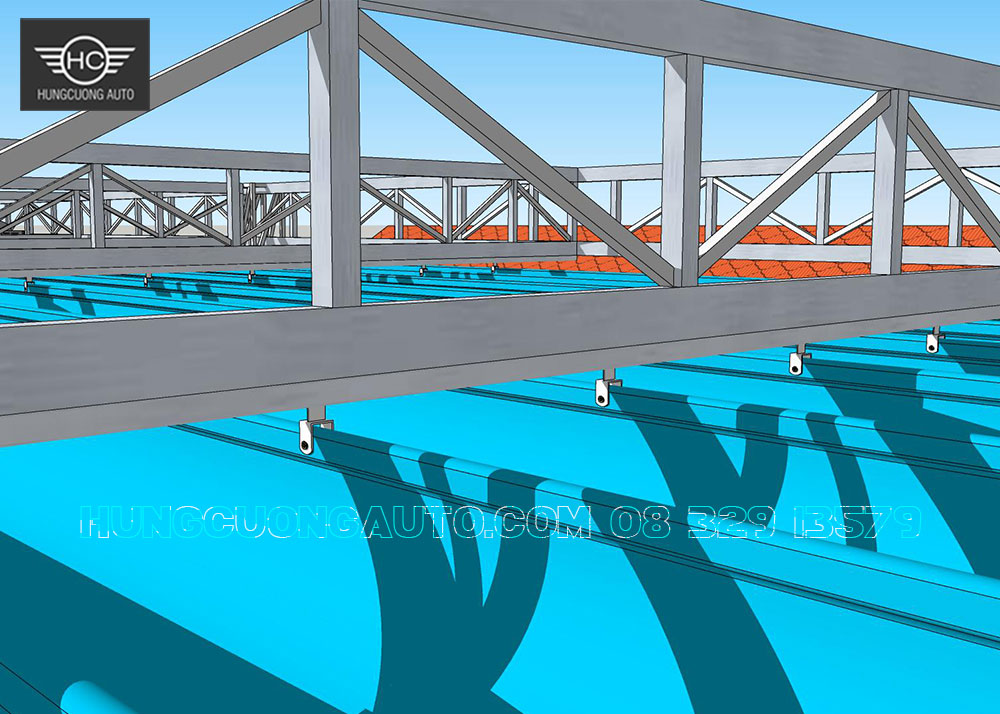

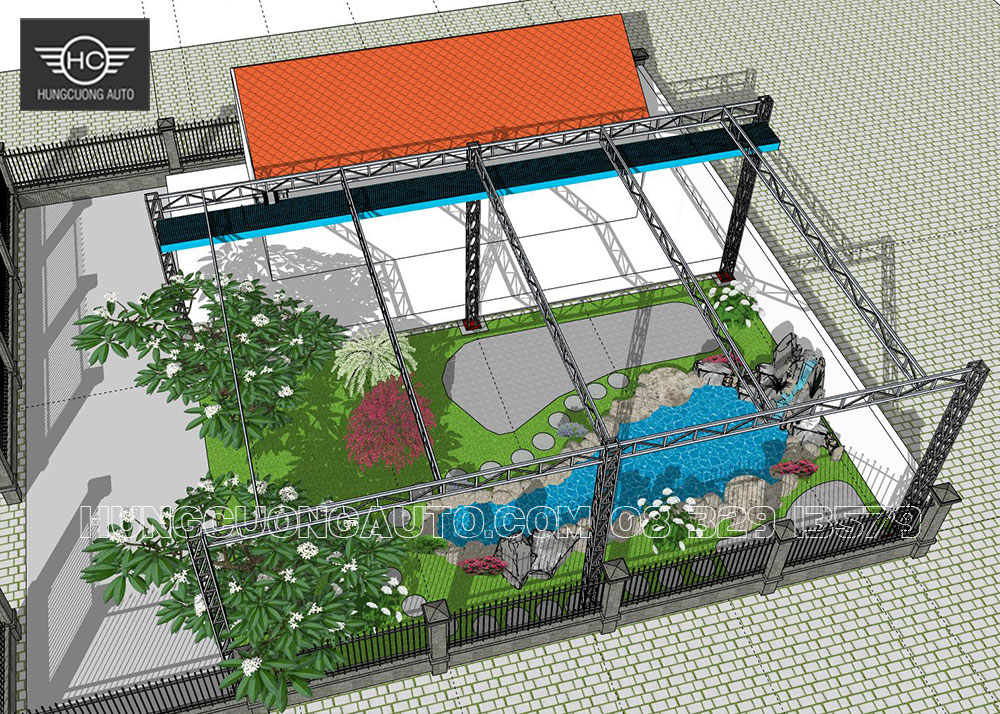

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
Hình ảnh  mái xếp di động cho sân vườn, hồ cá koi khi thu bạt

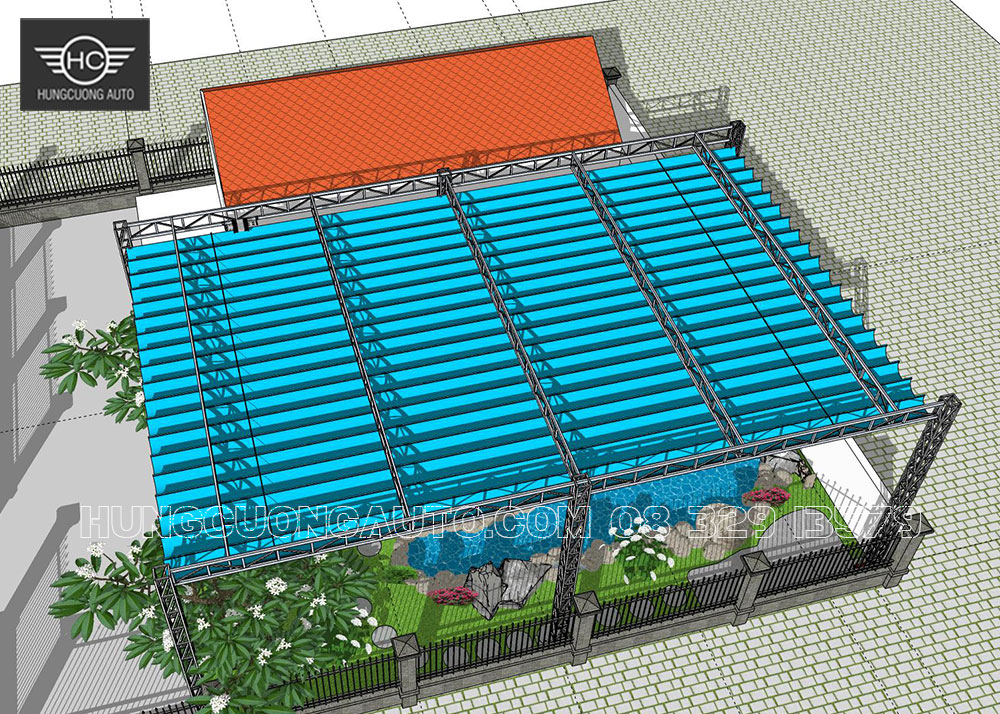

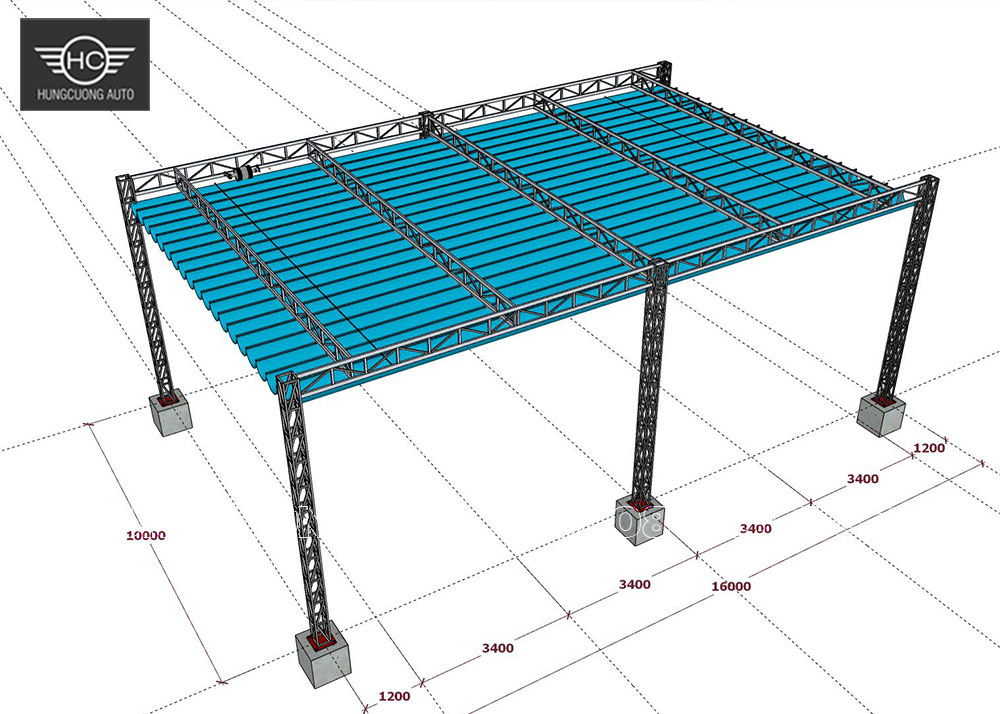

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
Hình ảnh  hệ khung kết cấu mái xếp di động cho sân vườn, hồ cá koi

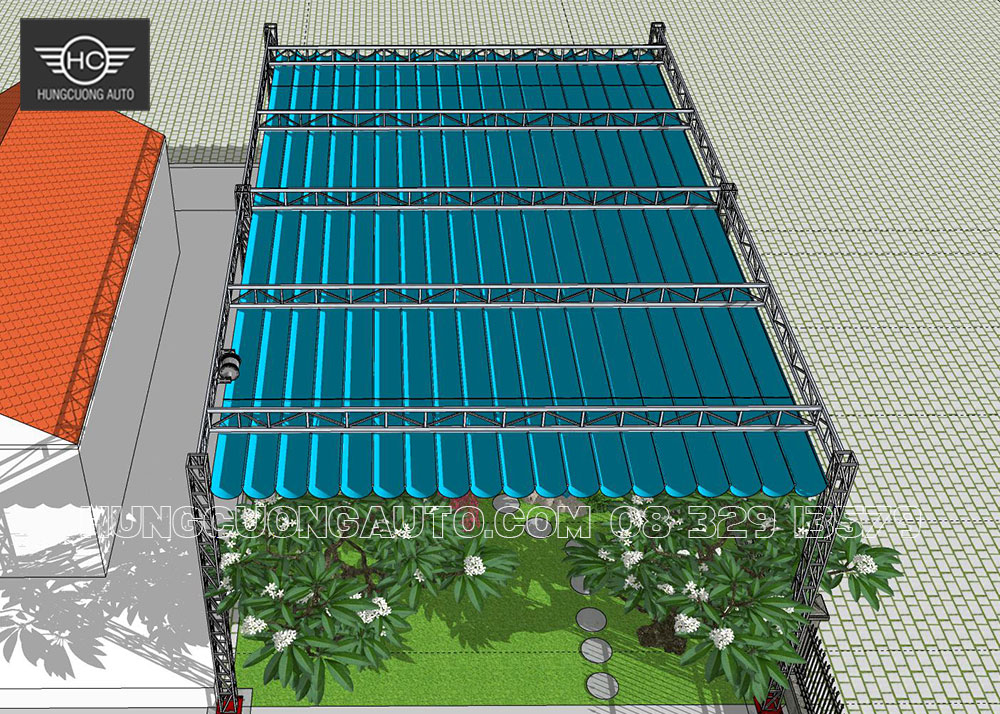

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
Hình ảnh  mái xếp di động cho sân vườn, hồ cá koi

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
 Hình ảnh  mái xếp di động cho sân vườn, hồ cá koi nhìn từ dưới lên

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
 Hình ảnh  mái xếp di động cho sân vườn, hồ cá koi nhìn từ trên xuống

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
 Hình ảnh  mái xếp di động cho sân vườn, hồ cá koi nhìn từ dưới lên.

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
Hình ảnh  mái che di động cho sân vườn, hồ cá koi

Bản vẽ mái xếp 10x16m cho sân vườn, hồ cá koi đẹp nhất
Hình ảnh  mái che di động cho sân vườn, hồ cá koi

3. Video thiết kế mái xếp 10x16m cho sân vườn hồ cái koi.


Video chi tiết bản vẽ mái xếp 10x16m cho sân vườn, hồ cái koi

Chắc hẳn đọc tới đây các bạn đã có luôn ý tưởng trong đầu để thi công cho mái xếp nhà mình hoặc khách hàng của bạn. Hoặc bạn nào có nhu cầu cần thiết kế bản vẽ thì hãy liên hệ ngay cho chúng tôi để được tư vấn và báo giá ngay hôm nay, giá thì vô cũng hạt dẻ mà độ chuyên nghiệp và uy tín vô cùng cao. Hay gọi ngay 0392323173 or kết bạn zalo 0832913579 để được tư vấn ngay hôm nay nhé!
