Bản vẽ mái xếp di động chữ A nhịp 23.5mx26.3m

Bản vẽ mái xếp di động chữ a nhịp 23.5mx26.3m, đã được hungcuong auto thiết kế một cách chi tiết và tỉ mỉ, mời các bạn xem qua các hình ảnh bên dưới.

Cấu tạo bản vẽ mái xếp di động chữ A nhịp 23.5mx26.3m.
1. Móng mái bạt xếp:



Móng mái bạt xếp được đạo hố , đổ bê tông 1000x1000x1000, đan thép 2 lớp phi 12. Khi đổ bê tông chờ sẵn bulong chữ j L=800, bản mã được làm thép tấm 600x600x15, để chờ dựng cột của mái xếp một cách chắc chắn và chính xác.

 2. Kết cấu cột mái bạt xếp:

Toàn bộ cột mái xếp được đan hệ cột giàn không gian 4 mặt 400x400, được đan bằng hộp 40x40x1.4., các thanh chéo đan bằng hộp 25x25x1.1.

3. Hệ kèo chịu lực mái bạt xếp xếp :

Toàn bộ hệ kèo mái bạt xếp di động được đan bằng hệ kèo giàn không gian 4 mặt, khổ 300x700, các thanh sắt chịu lực chính bằng hộp 40x80x1.4, các thanh đứng bằng hộp 40x40x1.4, các thanh chéo bằng hộp 25x25x1.1.

4. Hệ kèo ray , máng trượt mái xếp:

Hệ kèo ray đối với khổ nhỏ hơn 15m, như mái bạt này thì chúng ta có thể sử dụng loại kèo thang, có thanh chéo , chiều cao kèo ray bằng với kèo chịu lực để tăng độ thẩm mỹ. kết cấu kèo ray được làm bằng hộp 40x80x1.4 , hộp 40x40x1.4 và hộp 25x25x1.1.

5. Cách chia mái bạt xếp di động :

Toàn mái được thiết kế theo kiểu chữ A, chia làm 2 mái 2 bên dạng mái nhà, nước chảy về 2 phía, và toàn bộ mái được bố trí motor kéo về 1 phía.

6. Tăng cường cho mái bạt xếp lượn sóng khổ 23.5m.

Để đảm bảo kết cấu cho hệ mái vượt nhịp trên 20m chúng tôi đã dùng các cột cao lên và trên các đầu cột có bố trí các thanh chịu kéo, để khống chế lại độ võng của kèo với kết cấu như thế làm cho mái chắc khỏe  và bền hơn.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

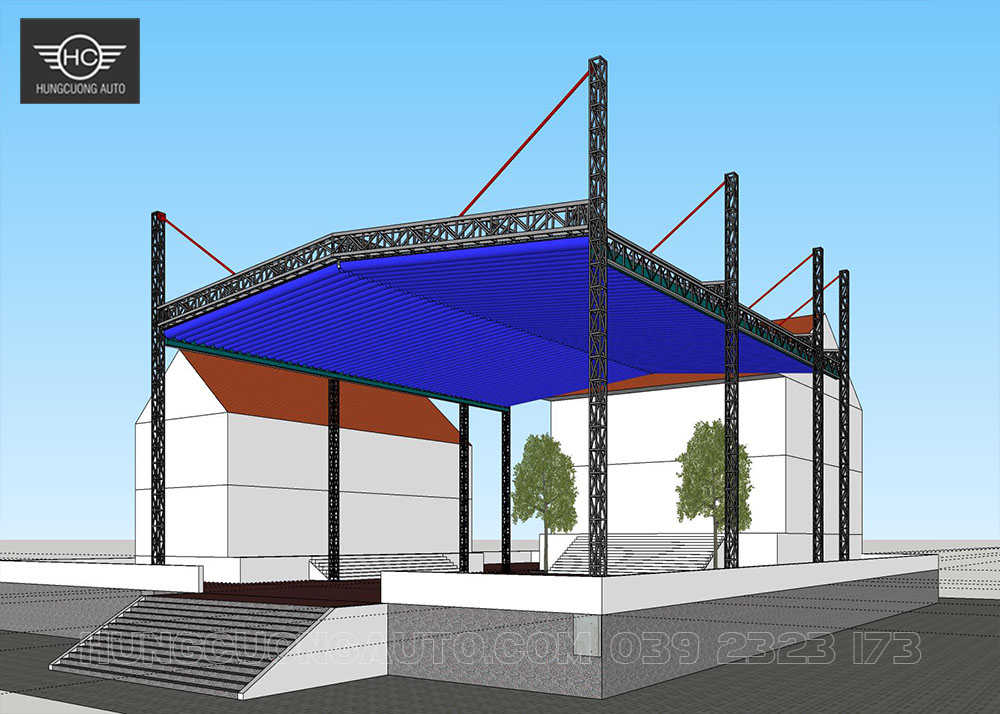

Mái xếp chữa A góc nhìn từ dưới lên với khổ độ vượt nhịp 23,5m

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

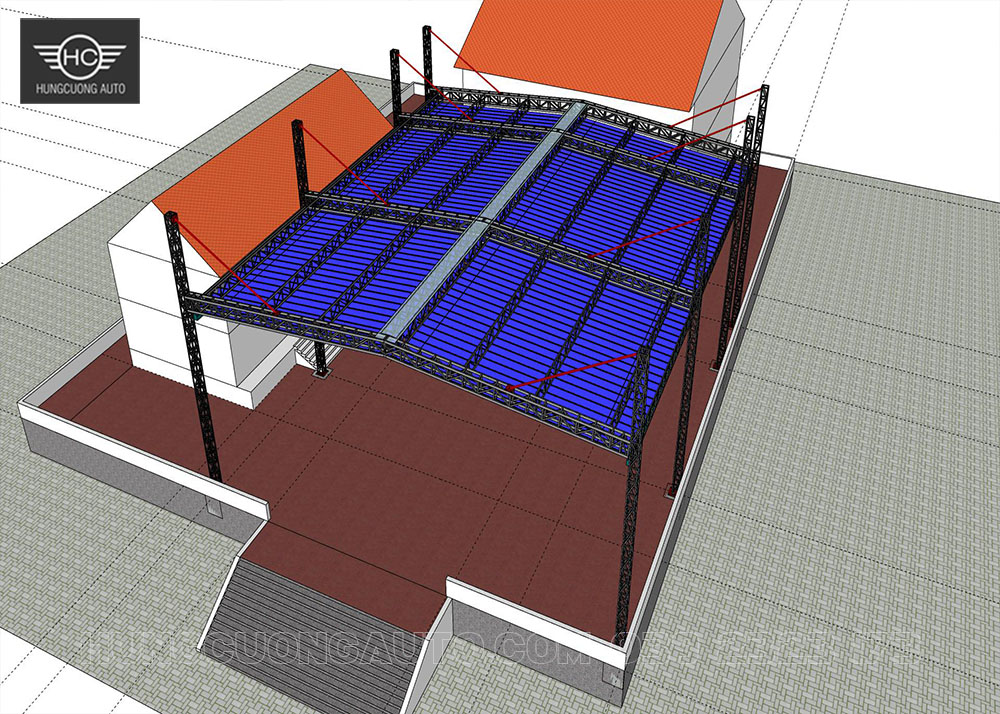

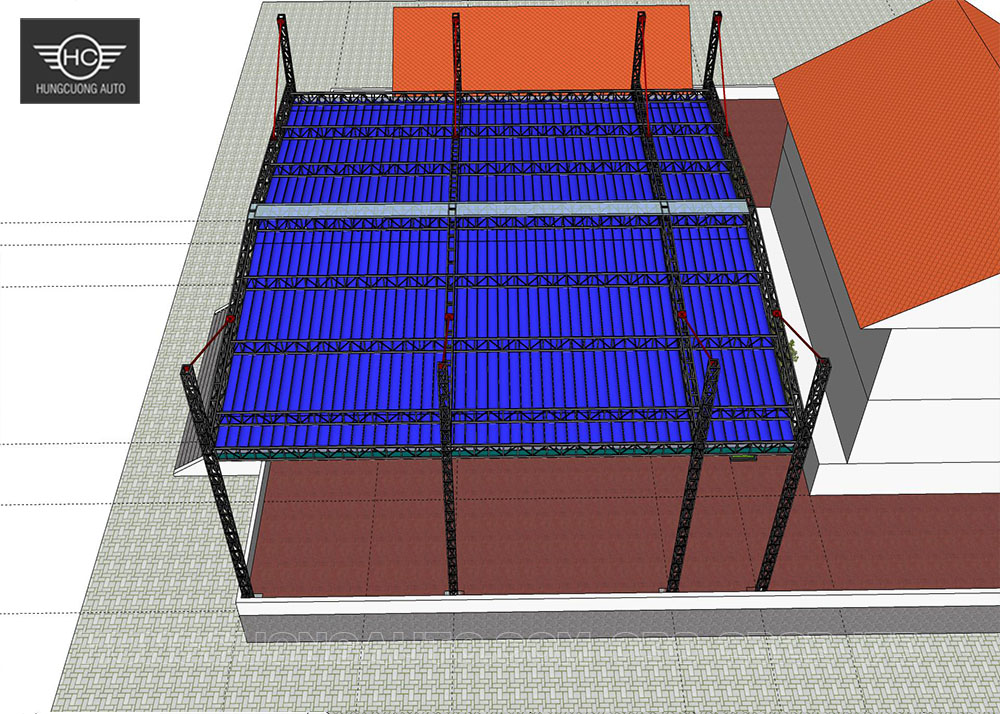

Mái bạt xếp với góc nhìn từ trên cao xuống, khi mái được thu lại một phía

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

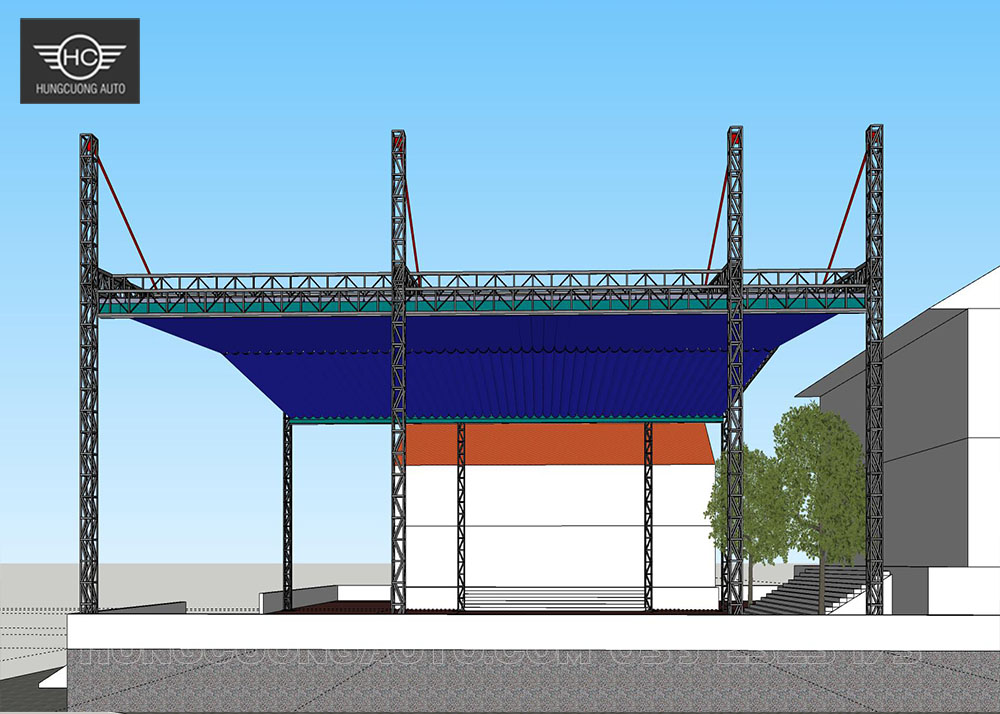

Hình ảnh thiết kế mái xếp khi được nhìn từ mặt hông của công trình.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

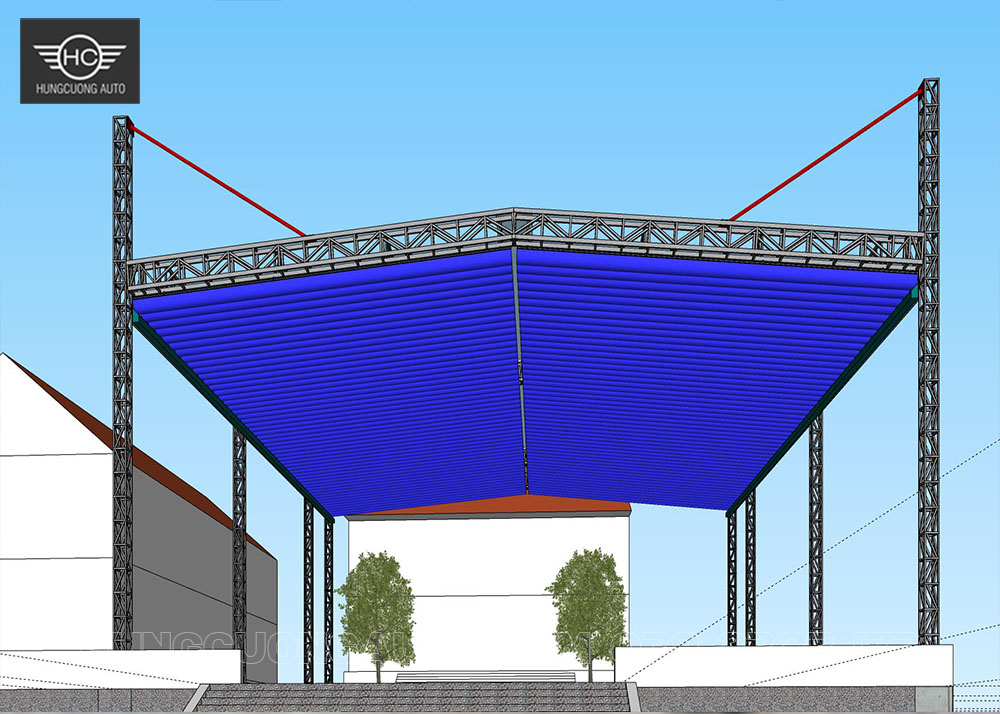

Hình ảnh mái xếp khi nhìn từ dưới lên

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

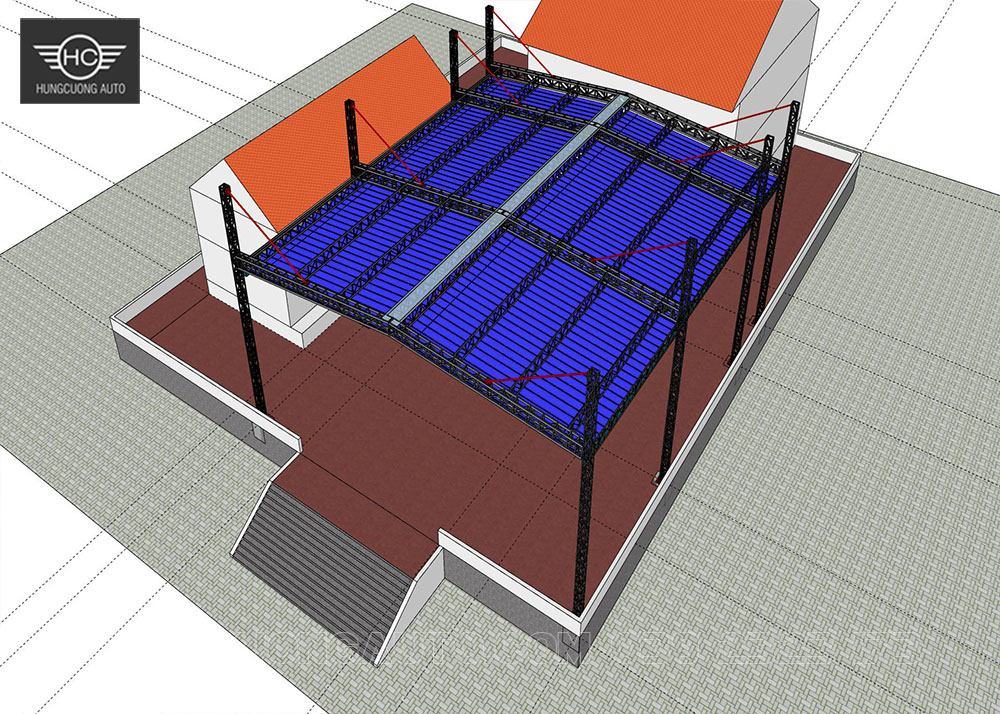

HÌnh ảnh mái bạt xếp di động khi nhìn từ trên xuống, thể khiện rõ các kèo và các dây văng chịu lực.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

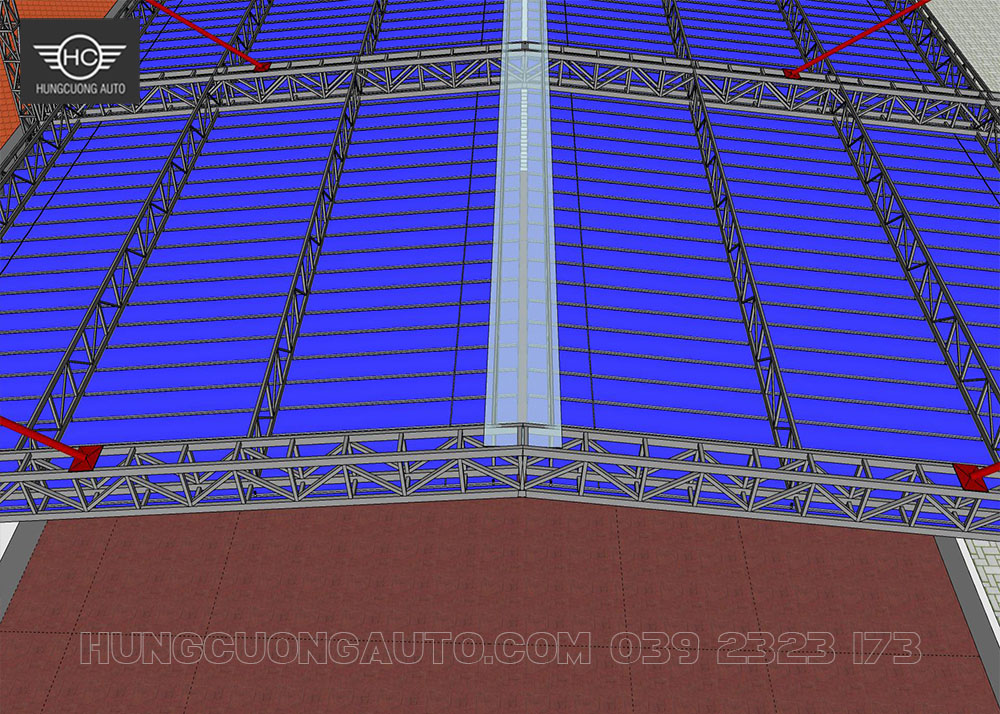

Một góc cận cảnh khung của mái bạt xếp di động, kết cấu rất chắc chắn và thẩm mỹ.

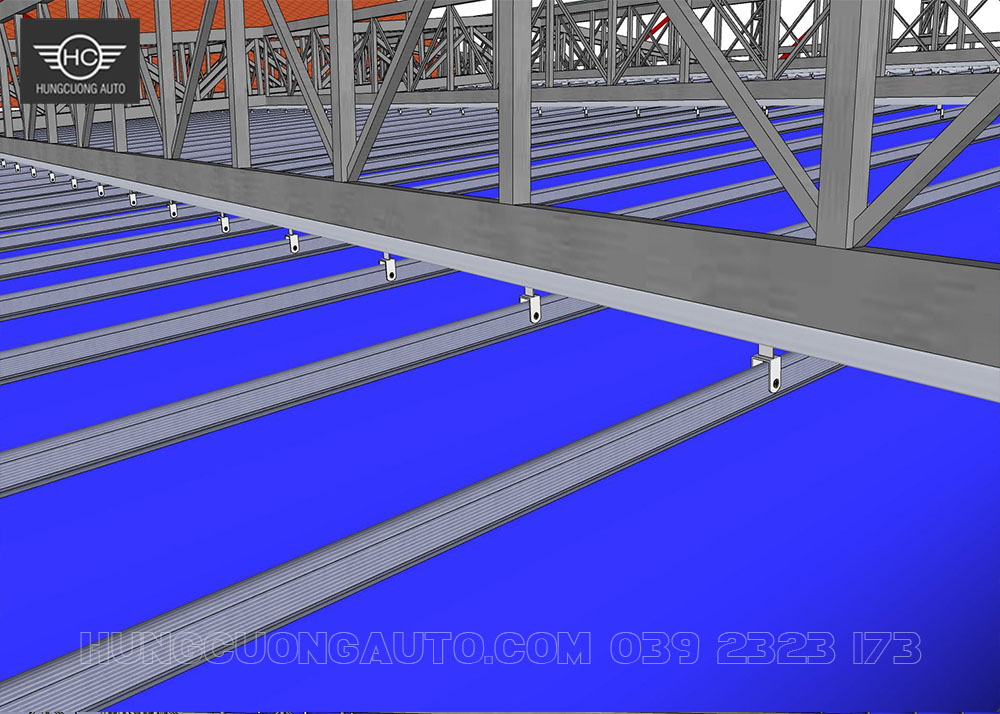

Hình ảnh chi tiết kèo ray của mái bạt xếp di động.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m

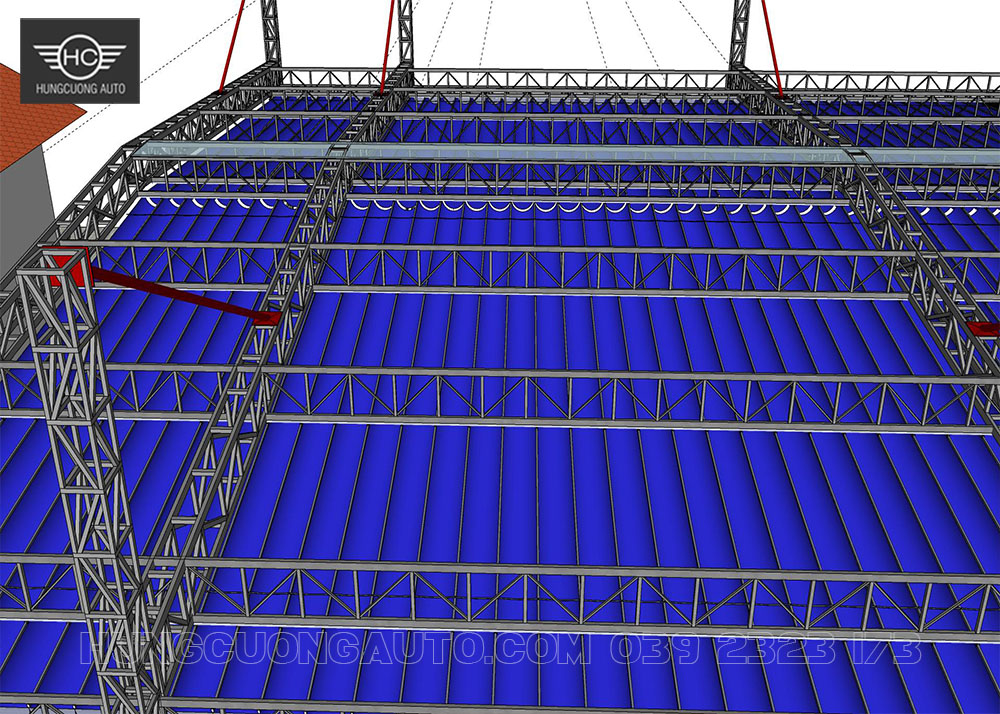

HÌnh ảnh thiết kế mái xếp cực kì sắc nét, thể hiện rõ các thanh sỏ bạt, các con bi troe và các hệ kèo ray.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m
HÌnh ảnh mái xếp góc nhìn từ trên xướng.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m
Hình ảnh mái bạt xếp di động góc nhìn từ trên xuống, thể hiện rõ các cột và kèo chịu lực.

Mái xếp di động chữ A, vượt nhịp 23.5x26.3m
HÌnh ảnh mái bạt xếp góc chim bay.
