Mái bạt xếp di động tại trường học ARCHIMEDES Trung Yên,Hn

Mái bạt xếp di động tại trường học ARCHIMEDES Trung Yên,Hn.

Nếu các bạn đang khoan tìm một đơn vị thiết kế, thi công, lắp đặt cho mái xếp có khẩu độ rộng, vượt nhịp? Bạn lo lắng và vẫn chưa tìm được đơn vị hài lòng? Vậy thì đừng lo, đọc bài viết này là bạn đã tìm được một đơn vị thi công mái xếp lượn sóng khẩu độ lớn, vượt nhịp rộng. Sau đây, HUNGCUONG AUTO xin giới thiệu tới bạn đọc một dự án thi công mái xếp di động tại trường học do chính các kỹ sư HUNGCUONG AUTO khảo sát, lên phương án, tư vấn, thiết kế và thi công.
1. Thông tin dự án: Mái bạt xếp di động tại trường học archimedes Trung Yên, Hà Nội.

- Tên dự án: Thiết kế, thi công, lắp đặt mái xếp lượn sóng tại trường học Archimedes Trung Yên, Cầu Giấy, Hà Nội.

- Chủ đầu tư: Trường Archimedes.

- Địa điểm: Trung Yên, Cầu Giấy, Hà Nội.

- Thời gian thi công: 1 tháng.

- Bảo hành: 3 năm.




Mái bạt xếp đi dộng sân trường học
Hình ảnh các hoạt động của nhà trường được tổ chức bên dưới khuôn viên mái xếp di động

2. Thông số kỹ thuật: Mái bạt xếp di động tại trường học archimedes Trung Yên, Hà Nội.

- Kích thước mái: Chiều dài: 41,5m, chiều rộng 29,4m, chia làm 6 mái

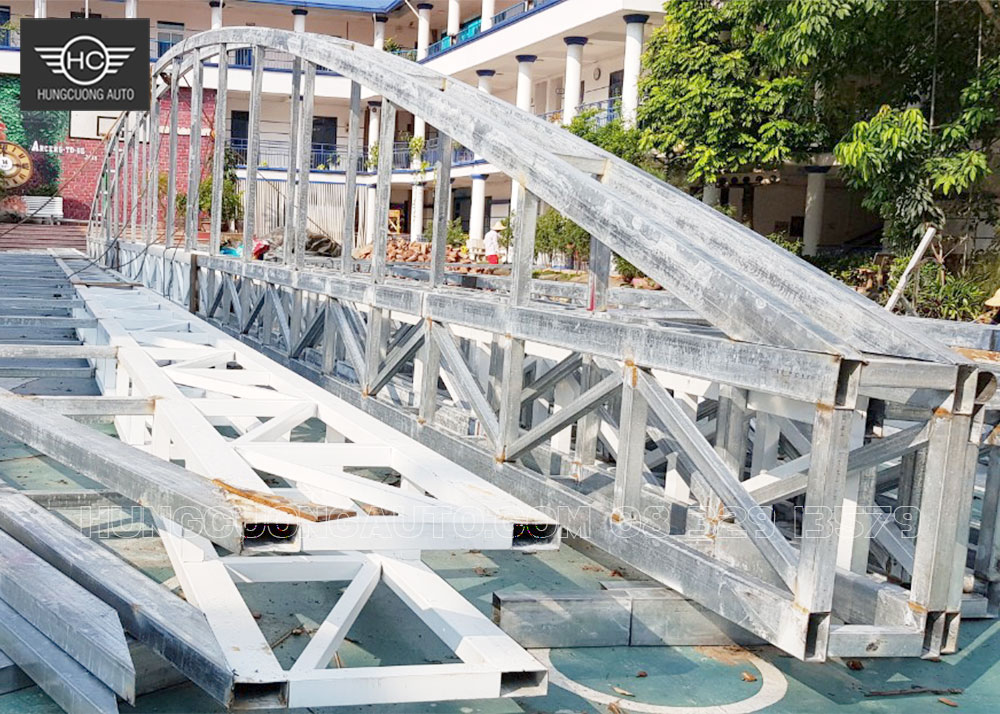

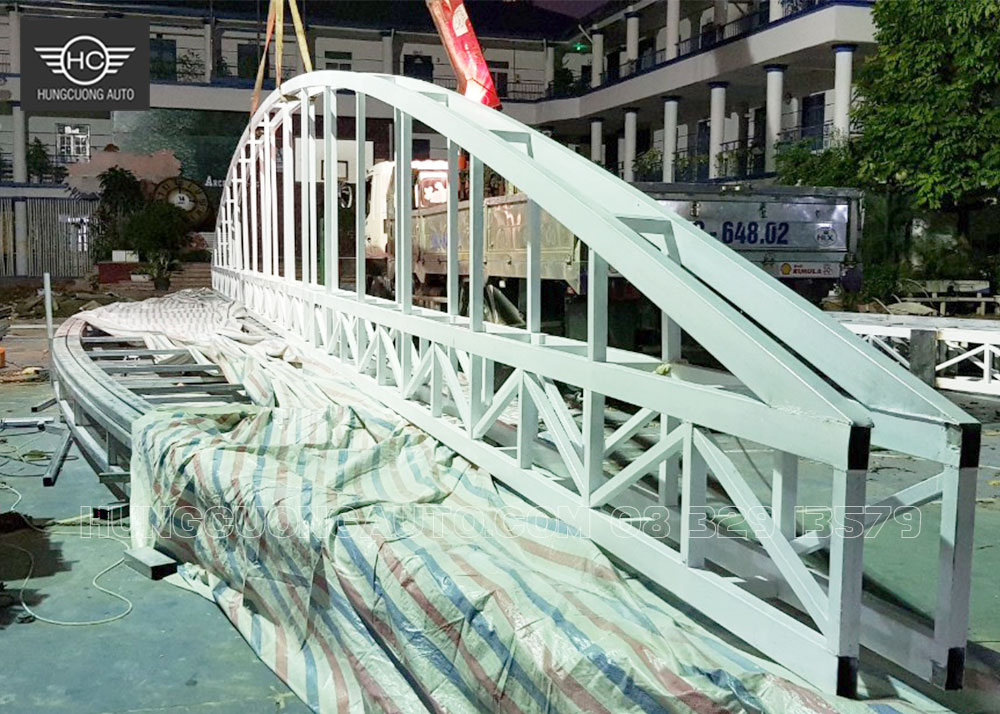

- Khung kèo chịu lực: thiết kế 6 bộ khung kèo bắt bản mã, bulong trực tiếp vào các cột kết cấu bê tông bọc thép hiện trạng của 2 nhà lớp học nhà 2 bên. Hệ kèo chịu lực đan giằng hệ hộp không gian 4 chiều kết hợp khung vòm cong có tiên tiếng anh là " Bowspring truss" có tác dụng giảm momen tác động lên đầu cột hiện trạng và khả năng vượt nhịp lớn nhất, xa nhất.
  + Đối với hệ kèo bắt ngang thanh chính sử dụng hộp 40x80x1.4ly, thanh đứng bằng hộp 40x40x1.4ly, thanh chéo bằng hộp 40x40x1.2ly.
 + Đối với phần khung vòm thanh chính sử dụng hộp 60x20x1.4ly, thanh giằng lực phương đứng dùng hộp 40x80x1.4ly.

- Khung kèo ray: được chia làm 8 khung kèo ray đan thang, thanh chính sử dụng hộp 40x80x1.4ly, thanh đứng hộp 40x40x1.4ly, thanh chéo dùng hộp 25x25x1.2ly.

- Thanh sáo: dùng hộp 25x25x1.4ly.

- Thanh ray: Sử dụng thanh ray U4 kích thước 30x40x1.4ly.

- Bạt: Sử dụng 100% bạt Myung sung công nghệ Hàn Quốc.

- Đông cơ: Sử dụng 6 bộ motor ống engines 120Nm để di chuyển mái bạt xếp trong quá trình sử dụng.

- Ngoài ra để tránh bị dột mưa giữa các mái chúng tôi sử dụng thêm mái phụ.



Vifdeo chi tiết thiết kế mái xếp di động trương học Archimedes Trung Yên

Mái bạt xếp đi dộng sân trường học

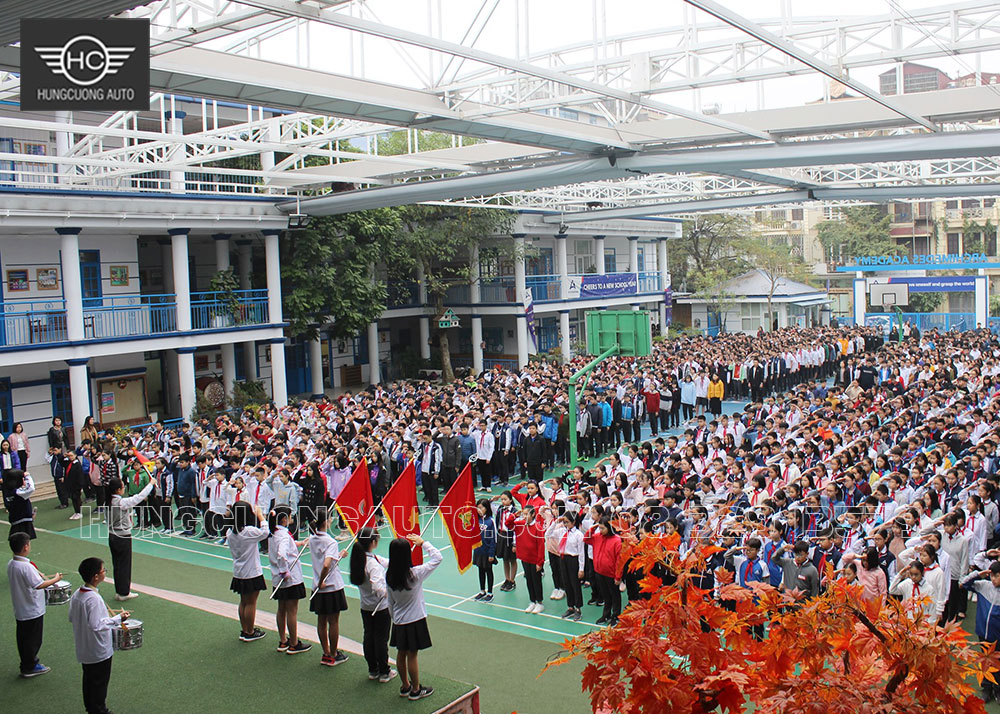

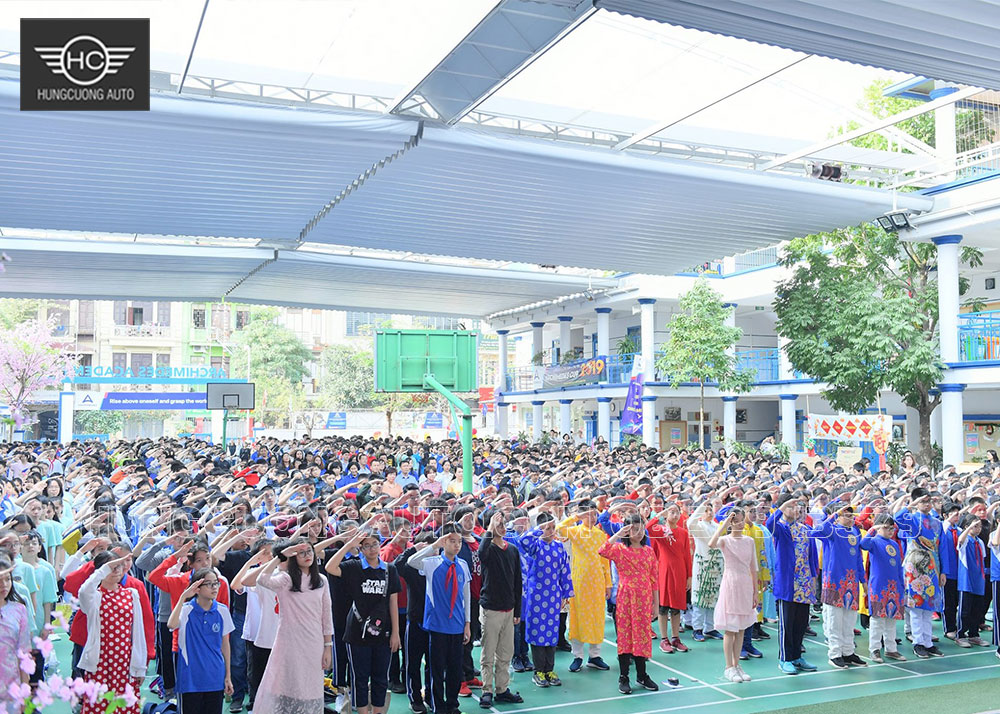

Hình ảnh các em học sinh chào cơ bên dưới khuôn viên mái xếp lượn sóng

Mái bạt xếp đi dộng sân trường học
Hình ảnh mái xếp được thu gọn thuận tiện khi cần thiết

Mái bạt xếp đi dộng sân trường học

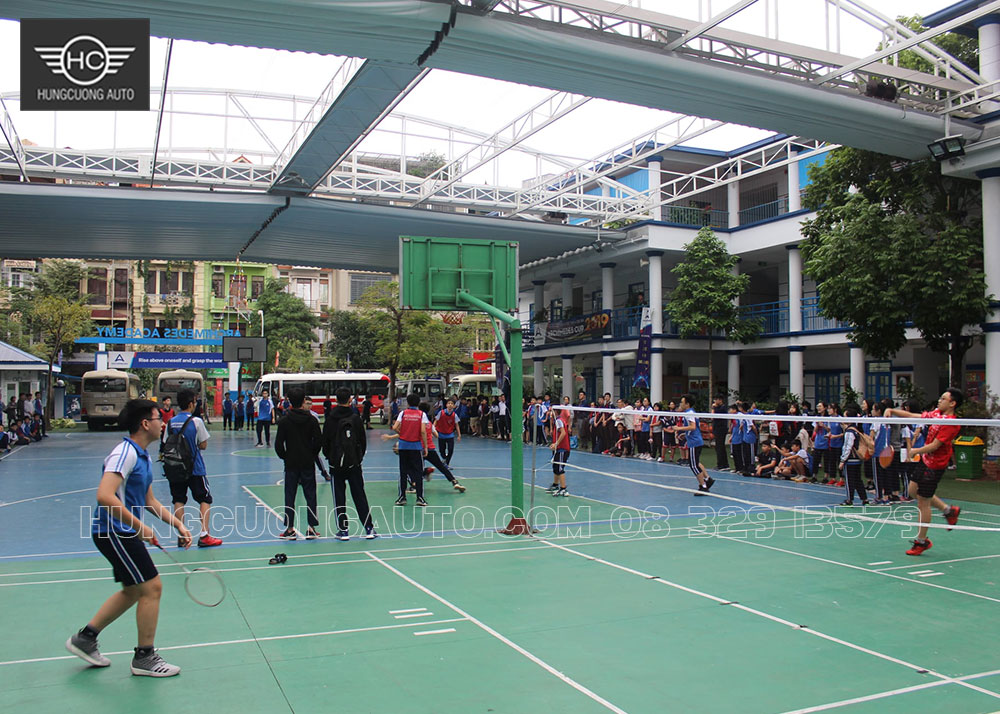

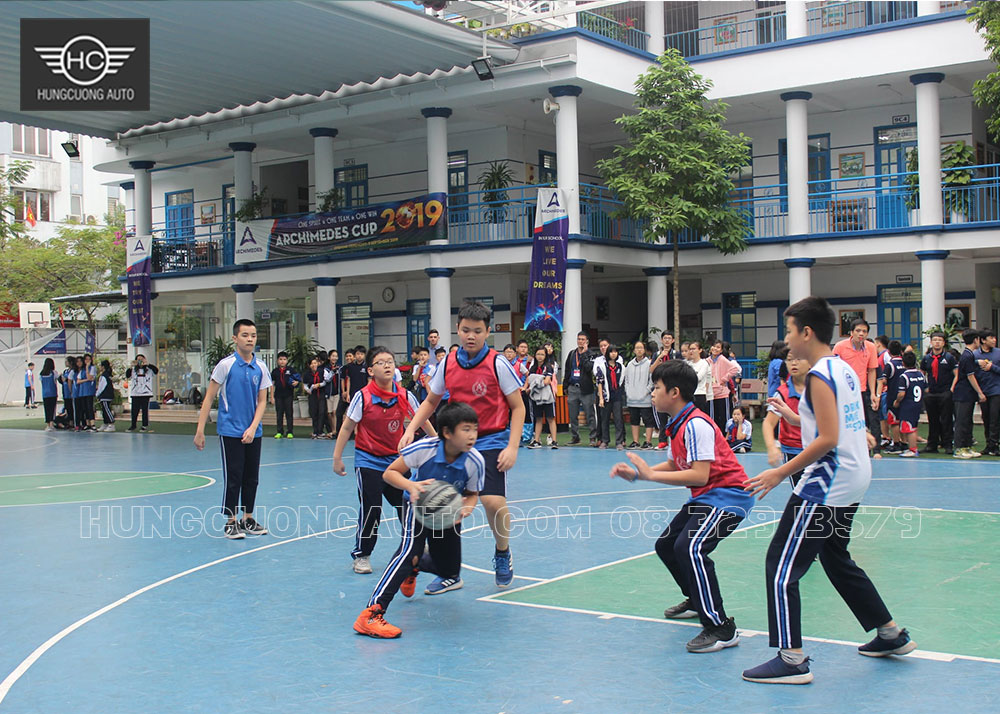

Hình ảnh các em học sinh vui chơi dưới khuân viên mái xếp bạt kéo


Mái bạt xếp đi dộng sân trường học

Hình ảnh các em học sinh vui chơi dưới khuân viên mái xếp bạt kéo


Mái bạt xếp đi dộng sân trường học

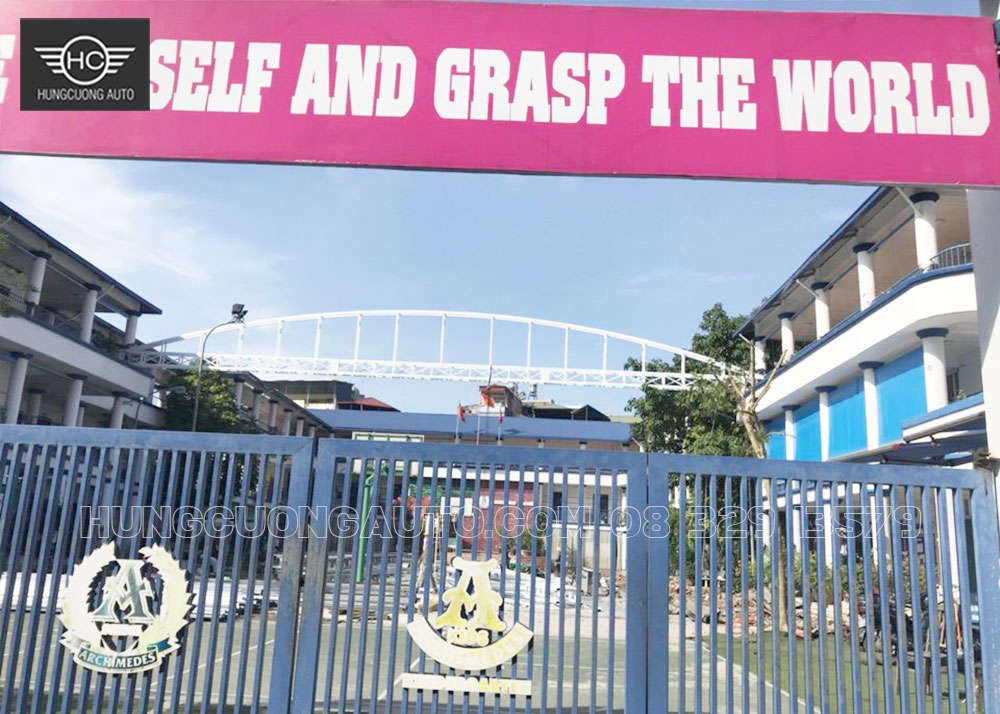

Hình ảnh  mái xếp di động trường học nhìn từ cổng vào.

Mái bạt xếp đi dộng sân trường học

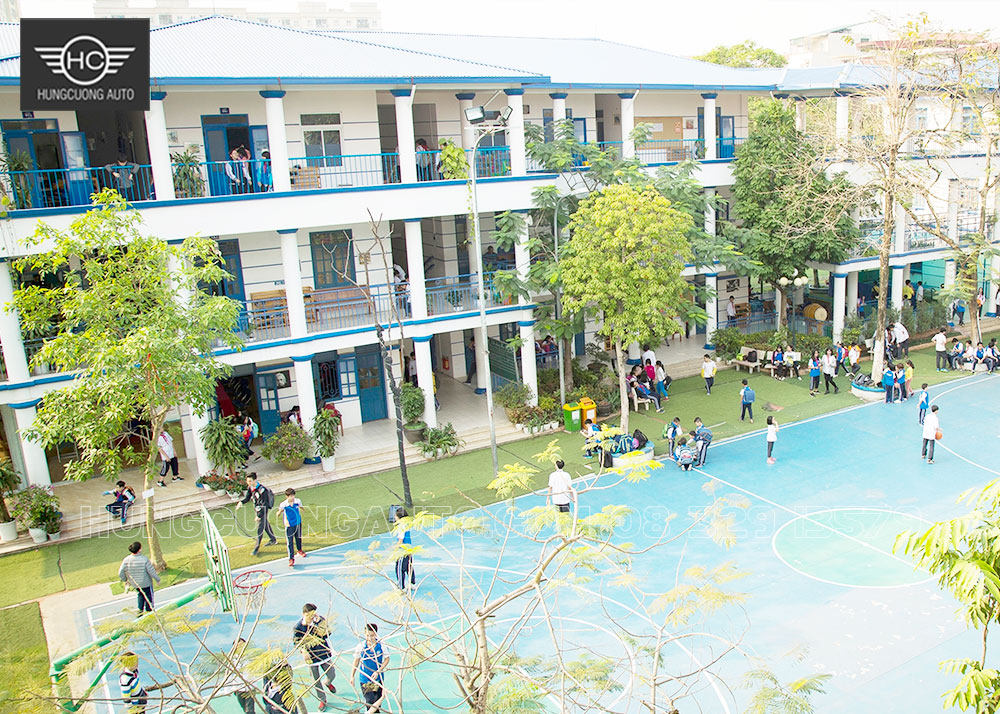

Hình ảnh hiện trạng dự án trước khi lắp đặt mái xếp lượn sóng


Mái bạt xếp đi dộng sân trường học

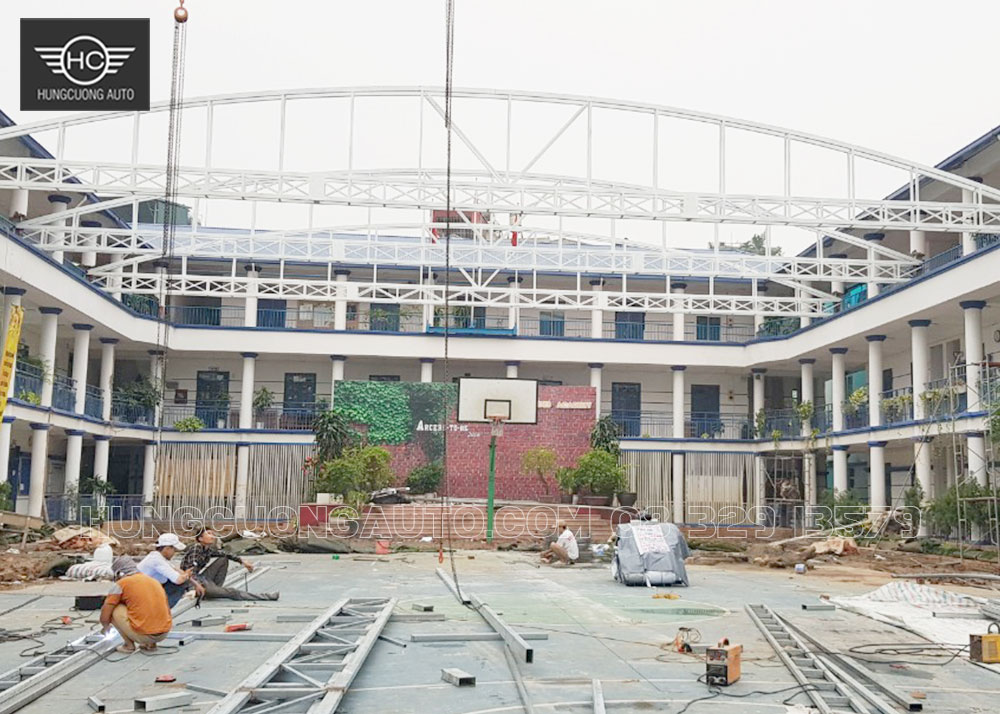

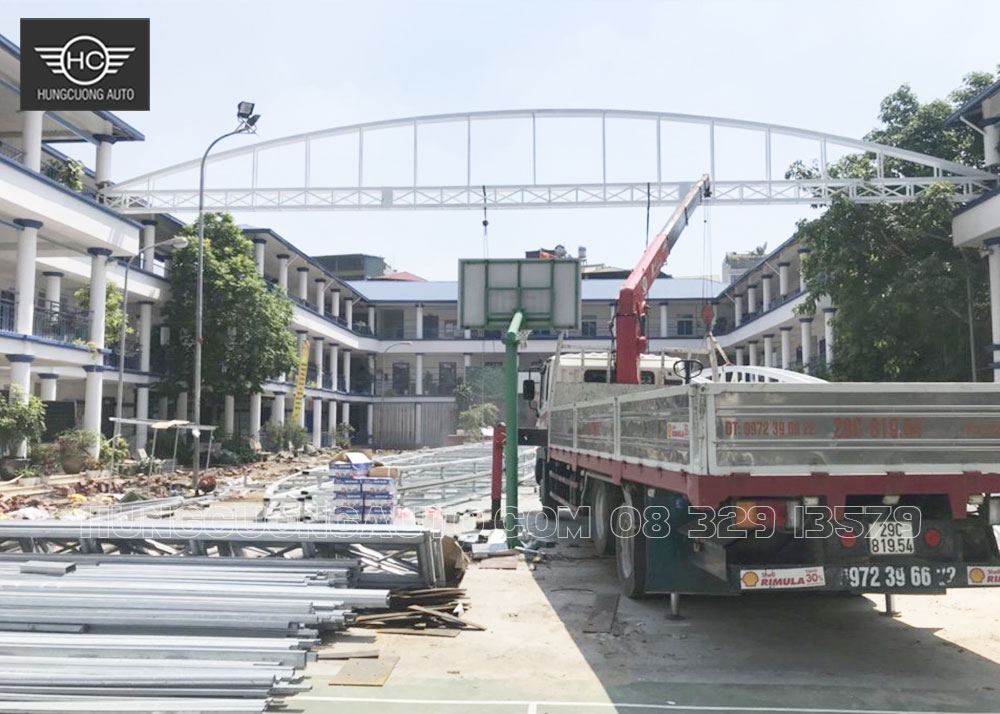

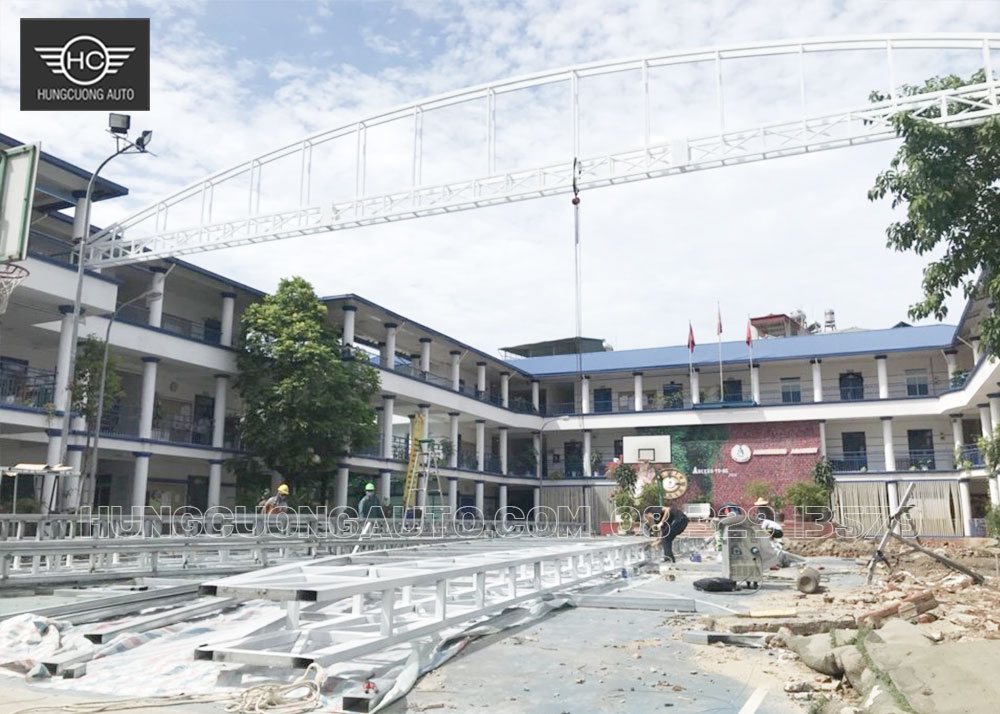

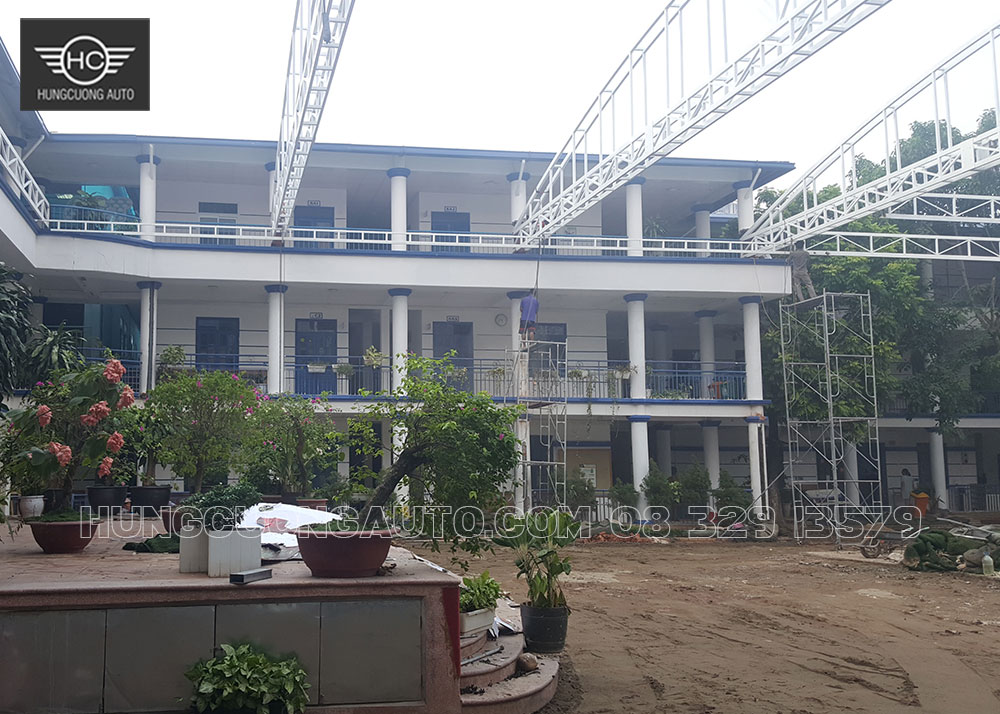

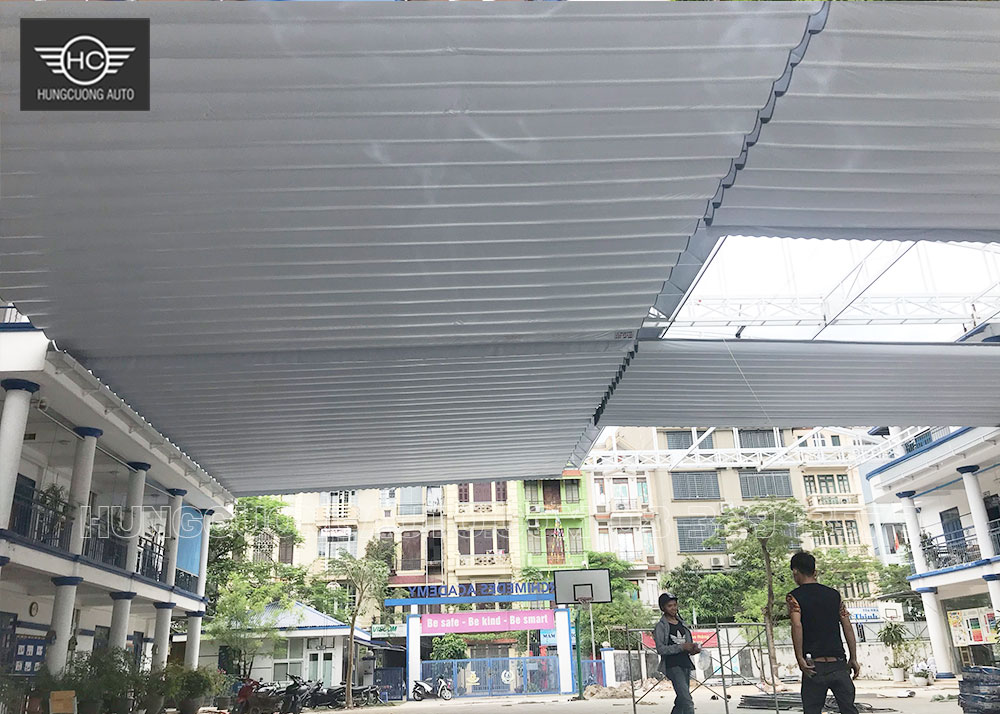

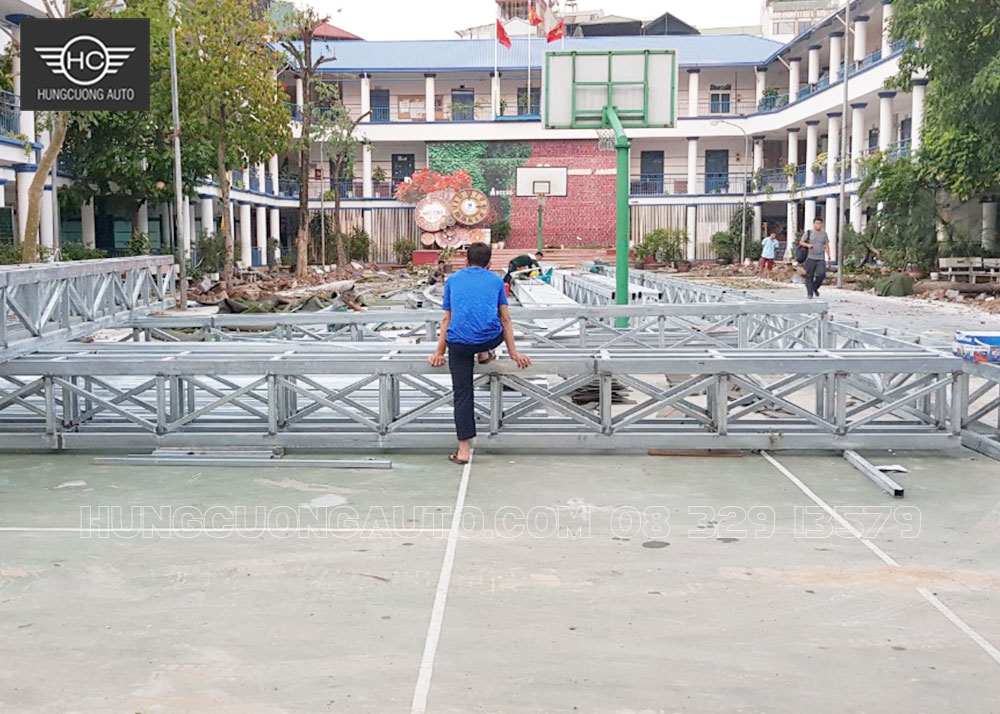

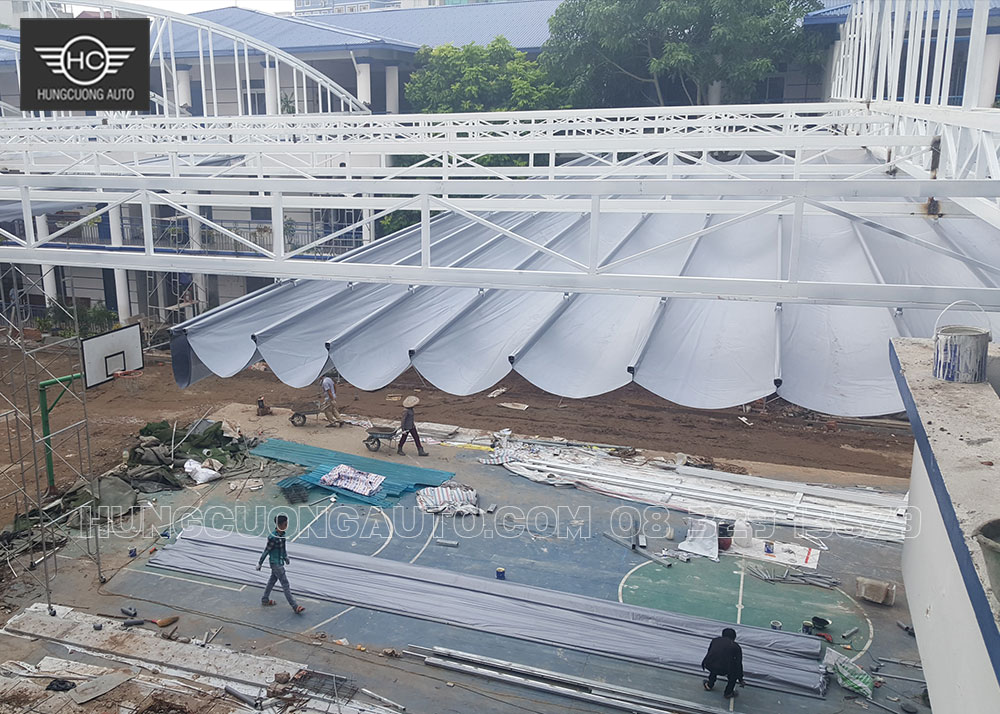

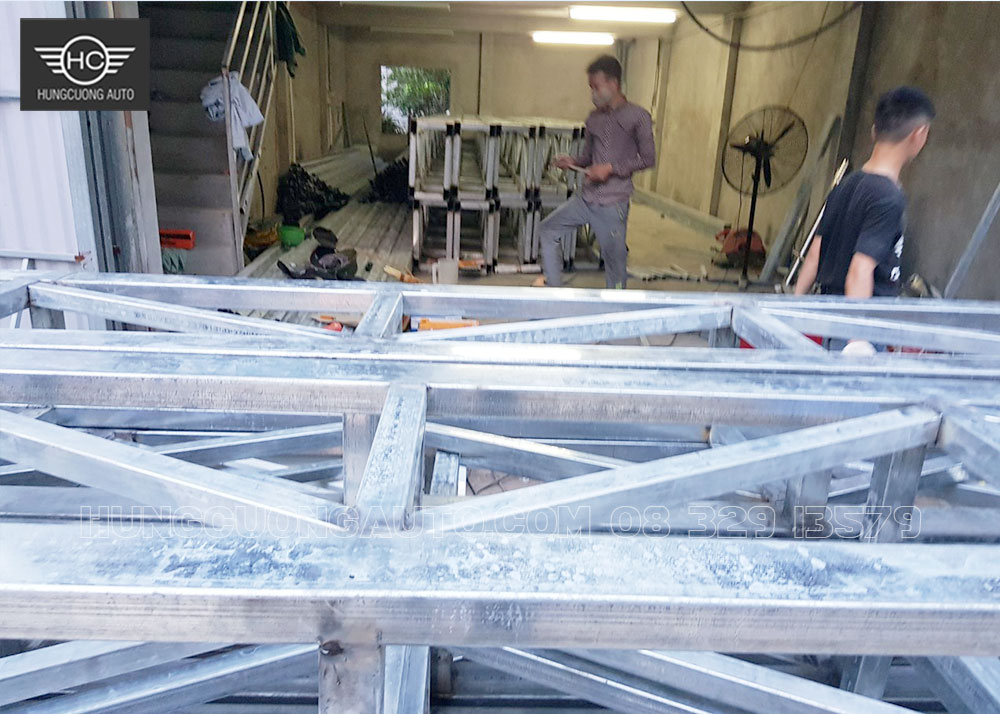

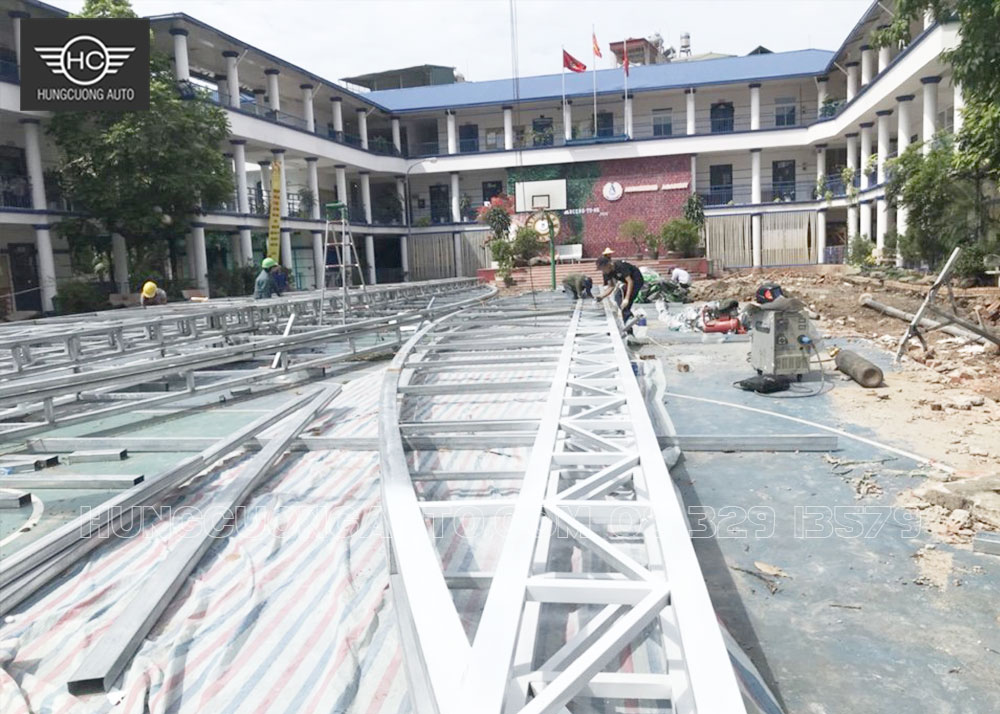

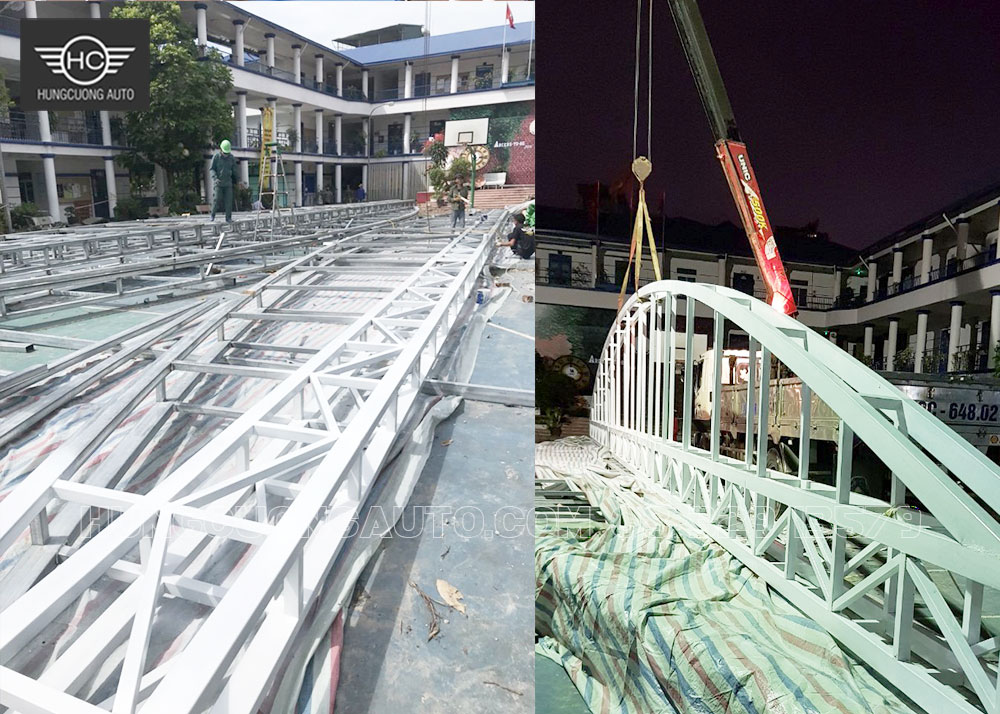

Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học

Hình ảnh quá trình thi công mái xếp di động tại trường học


Mái bạt xếp đi dộng sân trường học

Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường họcHình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

Mái bạt xếp đi dộng sân trường học
Hình ảnh quá trình thi công mái xếp di động tại trường học

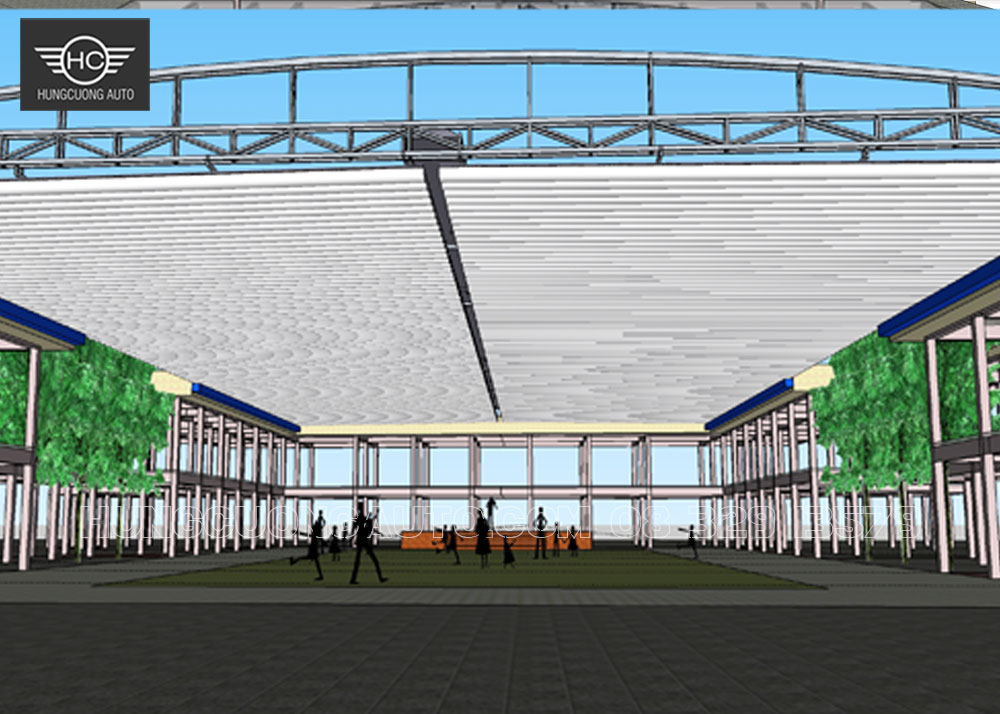

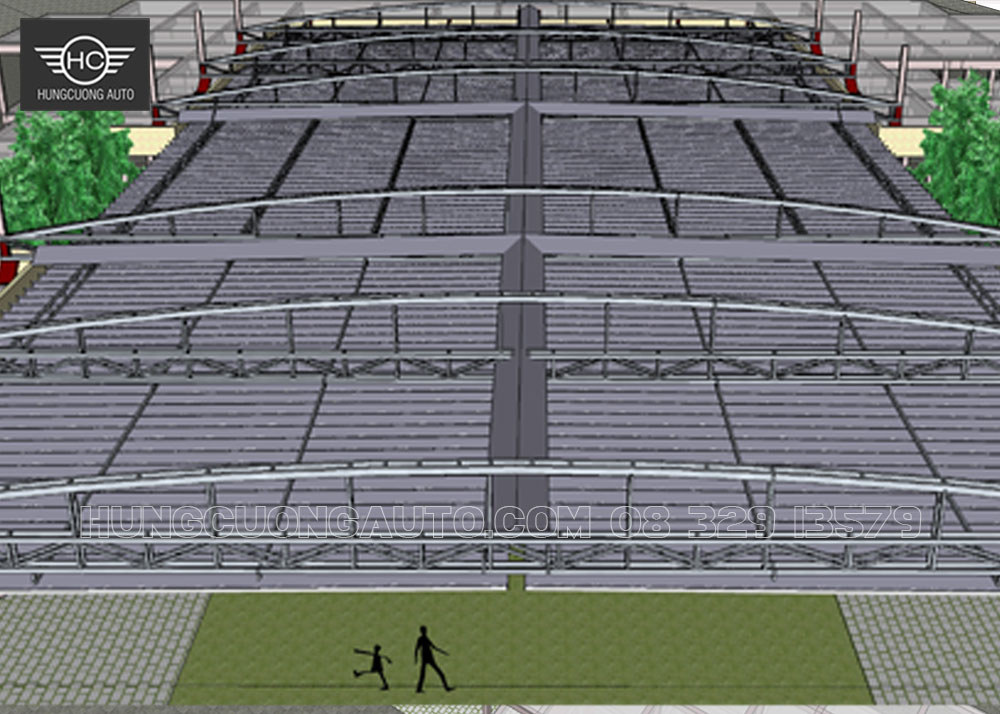

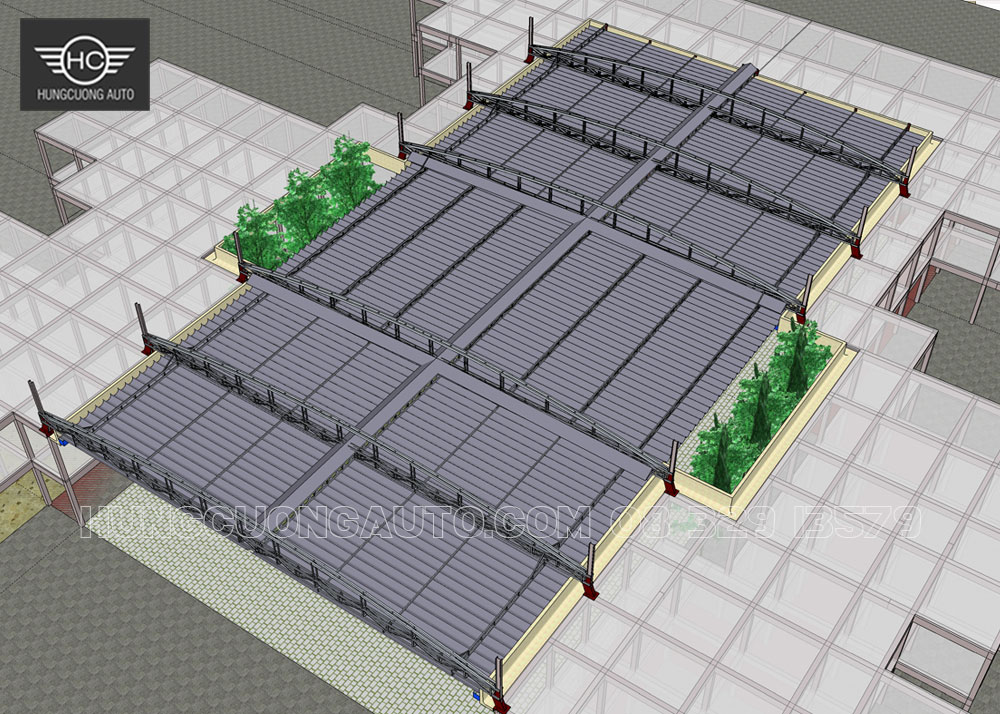

Hình ảnh thiết kế mái bạt xếp di động sân trường họcHình ảnh thiết kế 3D mái xếp lượn sóng cho trường học.

Hình ảnh thiết kế mái bạt xếp di động sân trường học
Hình ảnh thiết kế 3D mái xếp lượn sóng cho trường học.

Hình ảnh thiết kế mái bạt xếp di động sân trường học
Hình ảnh thiết kế 3D mái xếp lượn sóng cho trường học.



Trên đây là toàn bộ thông tin, thông số chi tiết về mái xếp lượn sóng trường học Archimedes tại Trung Yên, Cầu Giấy, Hà Nội. Với nhiều năm kinh nghiệm trong nghề, chúng tôi tự tin thiết kế thi công những mái có kích thước, khẩu độ vượt nhịp lớn, khách hàng yên tâm trong quá trình sử dụng. Đặc biệt, để khách hàng yên tâm về khung kết cấu đối với những mái xếp phức tạp, độ vượt nhịp lớn, chúng tôi sẵn sàng đem hồ sơ kết cấu đi thẩm tra trước khi đem vào thi công.
