Quy trình thi công kết cấu thép: từ hồ sơ đến gia công, lắp dựng

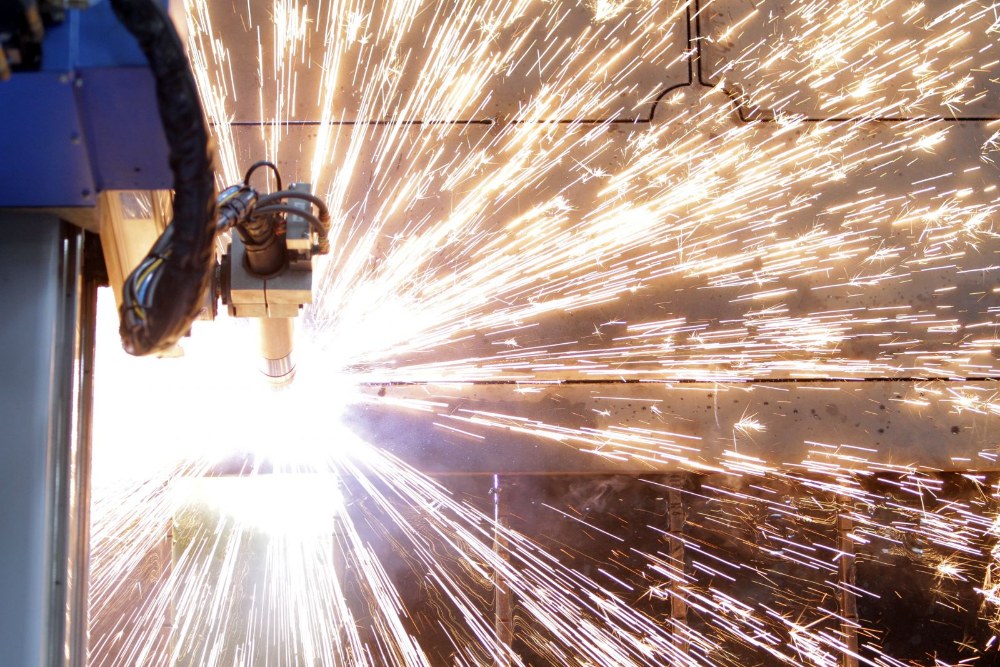

Đầu máy đang cắt thép tấm với tia lửa tại vùng cắt — Ảnh minh họa cắt thép trong sản xuất tàu, không phải xưởng HUNGCUONG AUTO. Chris Dickinson / CSIRO, CC BY 3.0.

Các mốc cần theo dõi khi triển khai kết cấu thép: đầu vào, người xác nhận, điều kiện chuyển bước và hồ sơ bàn giao cho chủ đầu tư.

Quy trình thi công kết cấu thép nên được theo dõi bằng các mốc hồ sơ, gia công, giao cấu kiện, lắp dựng và bàn giao. Cần biết đầu vào, người kiểm tra và điều kiện chuyển bước để đối chiếu tiến độ phần khung với toàn công trình.

Bài viết dành cho nhà khung thép cố định, gồm nhà dân dụng, nhà xưởng và nhà kho. Nội dung tập trung vào việc phối hợp và kiểm tra hồ sơ; biện pháp thực hiện tại từng công trường cần được người phụ trách chuyên môn lập và thống nhất theo điều kiện thực tế.

Dữ liệu đầu vào và mốc duyệt hồ sơ

Trước khi chốt kế hoạch, cần tập hợp yêu cầu sử dụng, mặt bằng, hồ sơ thiết kế và phạm vi của các bên. Với công trình có thiết bị, tầng lửng hoặc nhu cầu thay đổi sau này, thông tin này nên được đưa vào đầu vào thiết kế. Những phần chưa chốt phải có người xử lý và mốc phản hồi.

Kiểm tra phiên bản hồ sơ đang áp dụng và danh mục còn thiếu.
Thống nhất yêu cầu vật liệu, cấu kiện, liên kết và phần bảo vệ bề mặt trong phạm vi.
Đối chiếu khối lượng, phần móng, nền và các hạng mục phối hợp.
Ghi người duyệt, người nhận hồ sơ và cách thông báo phiên bản thay thế.

Kế hoạch gia công, kiểm tra và giao cấu kiện

Kế hoạch gia công kết cấu thép nên chỉ ra các đợt cấu kiện, mốc cần hoàn tất và hồ sơ kiểm tra đi kèm. Chủ đầu tư không cần chỉ đạo thao tác tại xưởng, nhưng cần theo dõi phần việc đã làm, phần đang chờ duyệt và việc có thể ảnh hưởng đến lịch giao.

Ảnh minh họa khái niệm cắt thép tấm, chụp trong quá trình sản xuất tàu nghiên cứu Investigator; không phải xưởng của HUNGCUONG AUTO. Ảnh: Chris Dickinson / CSIRO, nguồn Wikimedia Commons, CC BY 3.0. Bản dùng trên website được thu nhỏ và nén.

Các mốc cần theo dõi trong phần kết cấu thép
Mốc	Thông tin cần đối chiếu	Điều kiện chuyển bước
Duyệt hồ sơ	Phiên bản, phạm vi, vật liệu, nội dung còn vướng	Các phần liên quan đủ cơ sở triển khai
Gia công theo đợt	Danh mục cấu kiện, kế hoạch và kết quả kiểm tra	Xử lý các điểm cần sửa của đợt giao
Giao cấu kiện	Danh mục, lịch giao, điều kiện nhận	Mặt bằng và đầu mối tiếp nhận được xác nhận
Lắp dựng	Hồ sơ, biện pháp, trình tự và phần việc phối hợp	Kiểm tra theo các mốc được thống nhất
Bàn giao	Hồ sơ thực hiện, kết quả kiểm tra, việc còn tồn tại	Thống nhất phạm vi được tiếp nhận và xử lý còn lại

Điều kiện nhận mặt bằng và tổ chức lắp dựng

Lịch lắp dựng kết cấu thép không chỉ phụ thuộc việc xưởng đã gia công xong. Cần đối chiếu tình trạng móng và các phần liên quan, khả năng tiếp cận, vị trí tập kết, thời gian sử dụng mặt bằng và các hoạt động đang diễn ra. Điều kiện cụ thể phải được kiểm tra với hồ sơ và biện pháp của công trình.

Trước đợt giao đầu tiên, nên có buổi thống nhất giữa chủ đầu tư, bên thi công kết cấu và các đơn vị liên quan. Nội dung gồm ai nhận cấu kiện, ai xác nhận điều kiện mặt bằng, lịch phối hợp và cách báo khi có thay đổi. Một đầu mối rõ ràng giúp hạn chế việc mỗi bên hiểu khác về mốc bắt đầu.

Mốc kiểm tra, thay đổi và phối hợp các bên

Hãy dùng một bảng theo dõi chung với đầu việc, người phụ trách, hạn phản hồi và trạng thái. Chủ đầu tư xác nhận yêu cầu và phạm vi; bên thiết kế làm rõ hồ sơ; bên gia công và lắp dựng báo trạng thái cùng các vướng mắc; đầu mối kiểm tra xác nhận kết quả theo phân công của công trình.

Khi thay đổi mặt bằng, công năng hoặc thiết kế, cần ghi nội dung thay đổi, phần hồ sơ chịu ảnh hưởng và người xác nhận. Đồng thời xem lại khối lượng, chi phí và lịch giao liên quan. Chỉ trao đổi miệng mà không cập nhật hồ sơ khiến các bên khó đối chiếu sau này.

Ghi rõ phiên bản đang dùng và ngày nhận thay đổi.
Liệt kê cấu kiện hoặc hạng mục chịu ảnh hưởng.
Thống nhất phần cần dừng để làm rõ và phần có thể tiếp tục.
Cập nhật kế hoạch sau khi nội dung thay đổi được xác nhận.

Hồ sơ nghiệm thu, bàn giao và lưu trữ

Danh mục bàn giao nên được thống nhất từ đầu. Tùy phạm vi và yêu cầu của công trình, hồ sơ có thể gồm bản vẽ áp dụng và thay đổi, thông tin vật liệu, kết quả kiểm tra, biên bản theo các mốc và tài liệu hướng dẫn liên quan. Cần ghi rõ việc còn tồn tại, người xử lý và cách xác nhận hoàn tất.

Chuẩn bị gì để lập kế hoạch tiến độ?

Hồ sơ kết cấu và phiên bản được thống nhất.
Danh mục khối lượng, vật liệu và phạm vi cần thuê.
Địa điểm, hiện trạng, đường tiếp cận và điều kiện mặt bằng.
Trạng thái các phần việc móng, nền và hạng mục phối hợp.
Mốc cần hoàn thành, đợt bàn giao và hạn chế thời gian tại công trường.
Đầu mối duyệt, kiểm tra và phản hồi hồ sơ của từng bên.

Câu hỏi trước khi triển khai

Cần duyệt hồ sơ gì trước khi gia công?

Cần thống nhất phiên bản thiết kế, hồ sơ gia công, vật liệu và liên kết thuộc phạm vi triển khai, cùng cách kiểm tra và người xác nhận. Những nội dung chưa đủ cơ sở phải được làm rõ trước khi chuyển sang công đoạn chịu ảnh hưởng.

Khi nào chuyển từ gia công sang giao cấu kiện và lắp dựng?

Khi cấu kiện thuộc đợt giao đã được kiểm tra theo kế hoạch và mặt bằng đáp ứng điều kiện tiếp nhận đã thống nhất. Lịch giao phải phối hợp với trình tự lắp dựng, điểm tập kết và các phần việc liên quan.

Tiến độ phần khung khác tiến độ toàn công trình thế nào?

Tiến độ phần khung theo dõi hồ sơ, gia công, vận chuyển và lắp dựng kết cấu. Tiến độ toàn công trình còn gồm móng, nền, mái, bao che, hoàn thiện và các hệ thống khác. Chốt một mốc khung chưa đồng nghĩa công trình đã sẵn sàng sử dụng.
