Bản vẽ mái xếp di động hình chữ U cho nhà xưởng

Bản vẽ thiết kế mái xếp di động hình chữ U cho nhà xưởng, bên đẹp, chắc chắn.
Mái xếp cho nhà xưởng được thiết kế và có cấu tạo như thế nào?

Các thông số cấu tạo của mái xếp nhà xưởng hình chữ U:
Mái bạt di động cho nhà xưởng
Mái bạt di động cho nhà xưởng
1. Hệ móng: Tất cả các chân cột đều được khoan cấy bulong cùng bản mã liên kết trực tiếp xuống sàn bê tông, rieng khu vực chân mong cạnh tường bao được liên kết bản mã và đinh 10x10mm vào tường bao xung quanh.

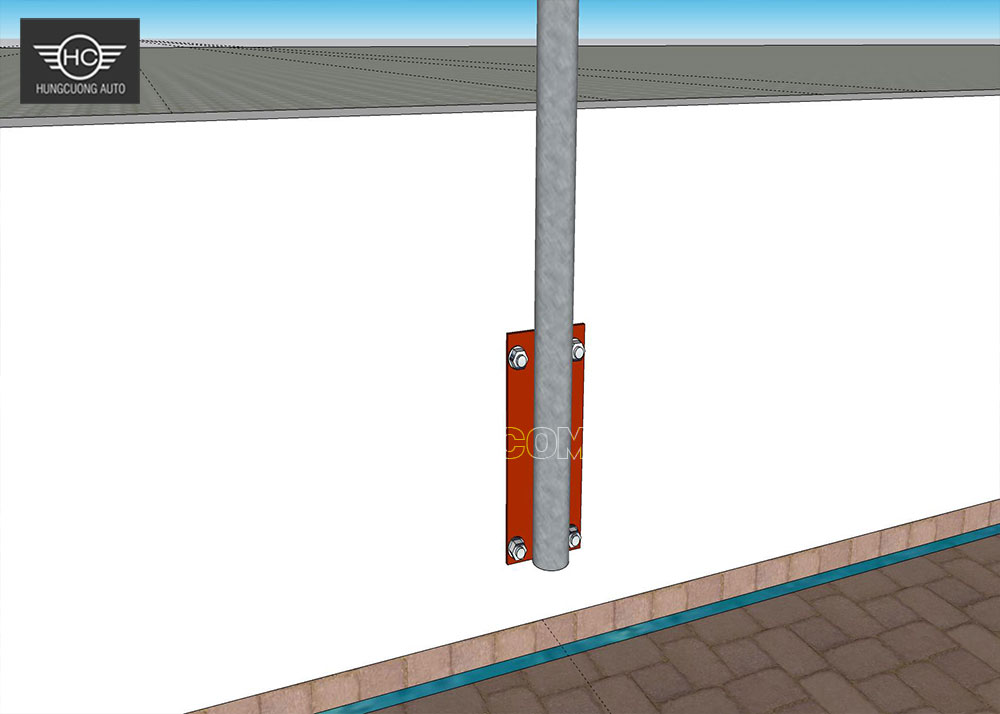

Chi tiết liên kết chân cột mái xếp
2. Kết cấu cột mái xếp:Các kỹ sư  Hungcuongauto đã tính toán thiết kế toàn bộ hệ mái bạt được bố trí các cột phi 90x1.4mm, khoảng cách đều nhau. Được liên kết với móng và liên kết với kèo chịu lực tạo thành một hệ khung chắc chắn.
3. Hệ kèo chịu lực: Thiết kế khung thang đơn cấu tạo từ hộp inox 40x40x1.4mm đan xen thanh chéo inox 25x25x1.0mm.
4. Hệ kèo ray, máng trượt mái xếp:Thiết kế khung thang đơn cấu tạo từ hộp inox 40x40x1.4mm.
5. Hệ bạt:Bạt được lựa chọn bạt Muyng sung Hàn Quốc độ dày 0,45-0,64mm. Mái bạt được chia thành các hệ mái đơn lẻ, thu về một hướng. Tại các điểm giao nhau giữa các mái, có bố trí mái phụ tác dụng che chắn không để lọt nước xuống khi trời mưa.

Với hơn 10 năm cung cấp phụ kiện,  thiết kế, thi công mái xếp, Hungcuongauto tự tin là lựa chọn sáng suốt khi các bạn đến với chúng tôi. Cùng với đó là đội ngũ kỹ sư dày dạn kinh nghiệm, đội ngũ tư vấn nhiệt tình sẽ đem đến cho các bạn những bản vẽ 3D chuẩn xác, chân thực và chi tiết đến từng vị trí.

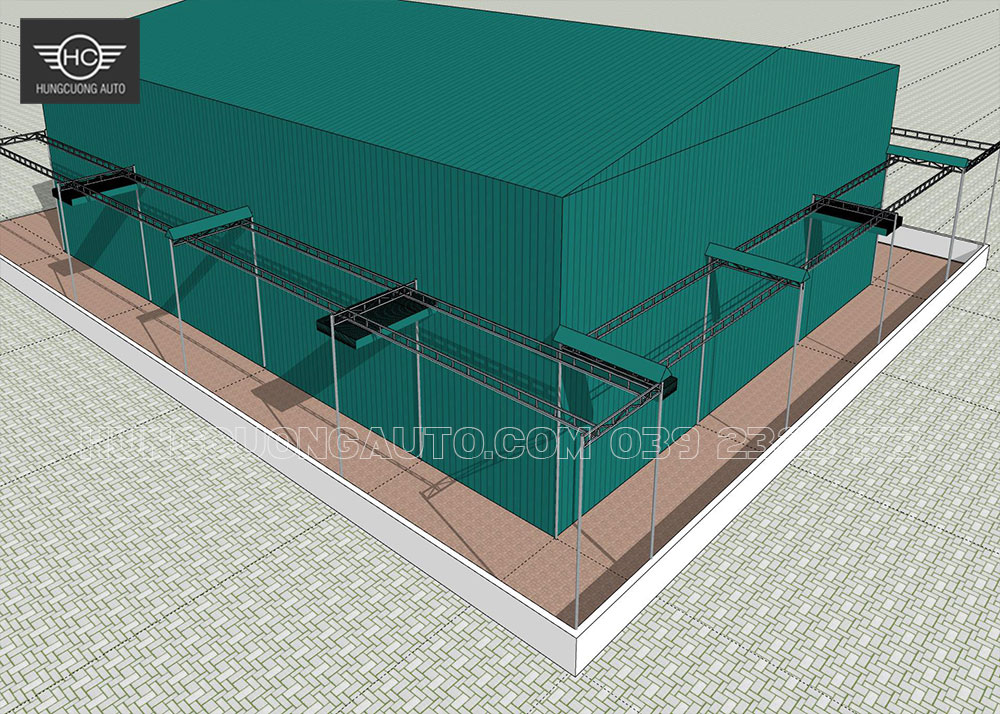

Mái xếp di động khi thu gọn

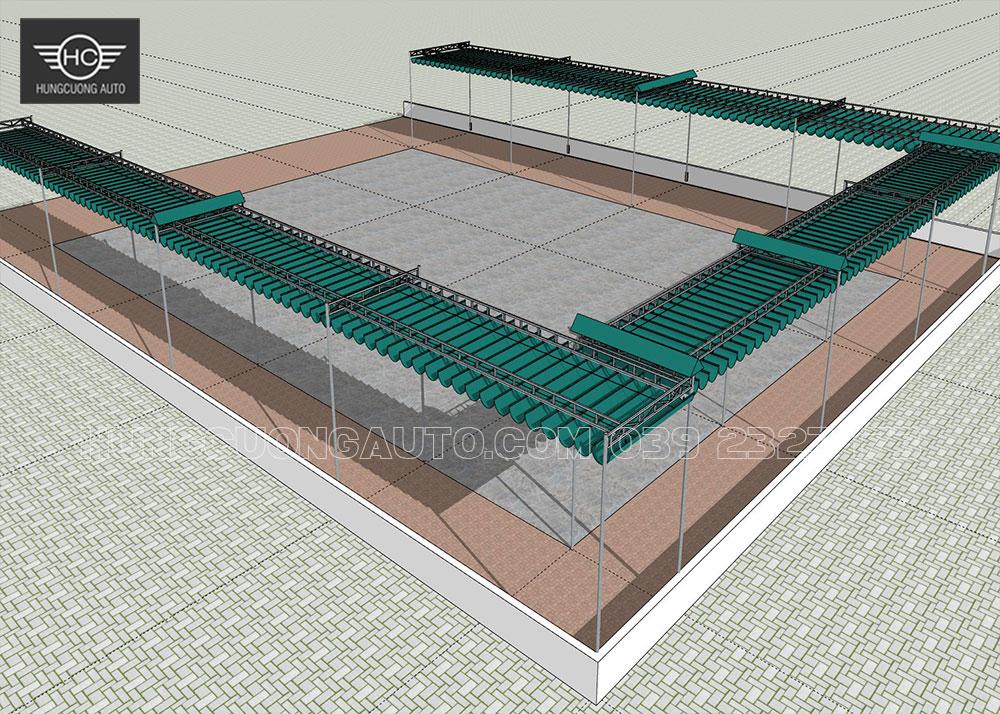

Mái-xếp-di-động-cho-nhà-xưởng-hình-chữ- U

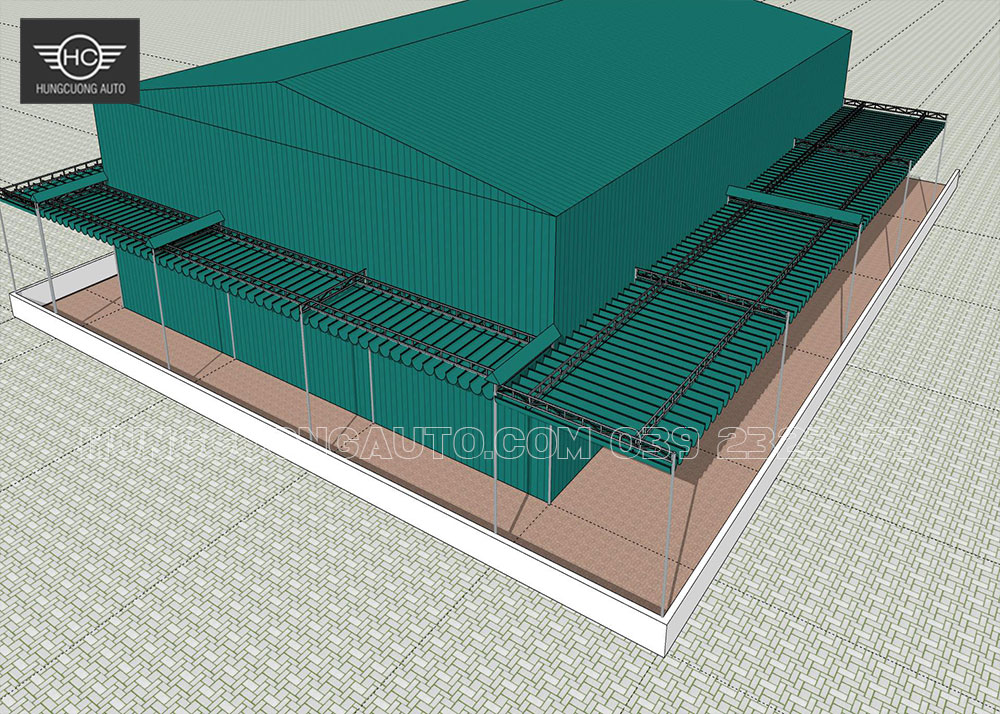

Mái xếp nhà xưởng nhìn từ trên xuống

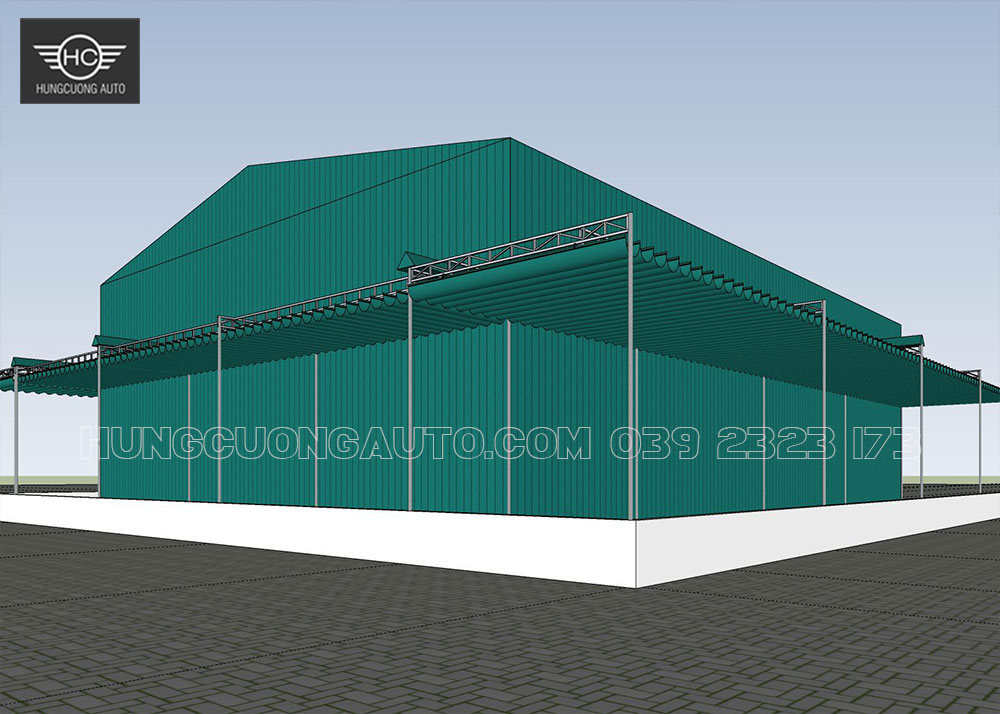

Mái xếp di động nhà xưởng nhìn hướng 2/3

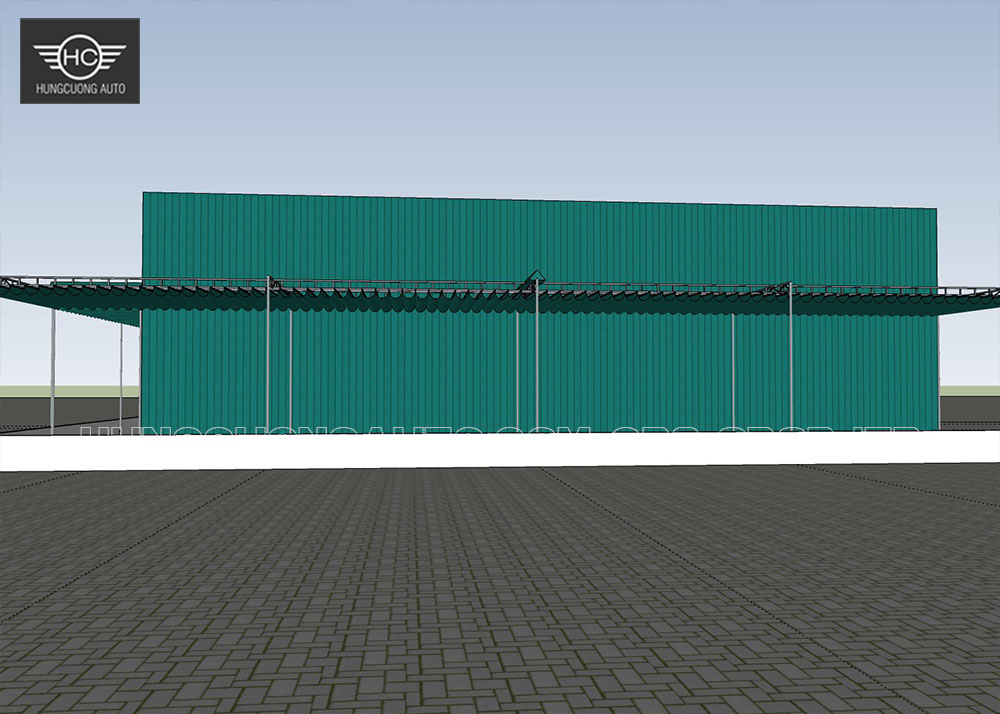

Mặt bên mái xếp di động cho nhà xưởng
Hãy nhấc máy gọi điện ngay cho chúng tôi, để được tư vấn, hỗ trợ về các mẫu mái xếp.

Hotline: 0392323173 or 0888998383 (call,zalo)
