Hùng Cường Auto chia sẻ bản vẽ CAD mái che bạt xếp di động kích thước 7 m × 5,5 m để khách hàng, đơn vị thiết kế và đội thi công tham khảo cách bố trí mặt bằng, mặt đứng, mặt bên, ray dẫn hướng và máng treo.
Nhận file CAD qua nhóm Zalo hơn 800 thành viên
Nút bên dưới dẫn đến nhóm Zalo của Hùng Cường Auto. Sau khi tham gia, anh/chị xem bài ghim hoặc hướng dẫn trong nhóm để nhận file CAD. Đây không phải nút tải file trực tiếp.
| Hạng mục | Thông tin thể hiện | Lưu ý khi áp dụng |
|---|---|---|
| Kích thước tham khảo | 7 m × 5,5 m | Đo lại kích thước phủ bì và khoảng trống vận hành tại công trình. |
| Loại hệ mái | Mái xếp lượn sóng; khung, ray cố định và bạt thu gọn. | Không dùng nhầm như bản vẽ mái che di động khung giàn chạy trên ray nền. |

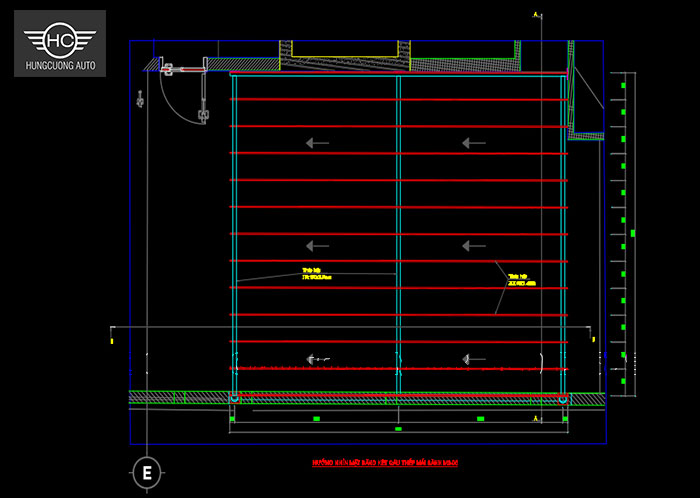

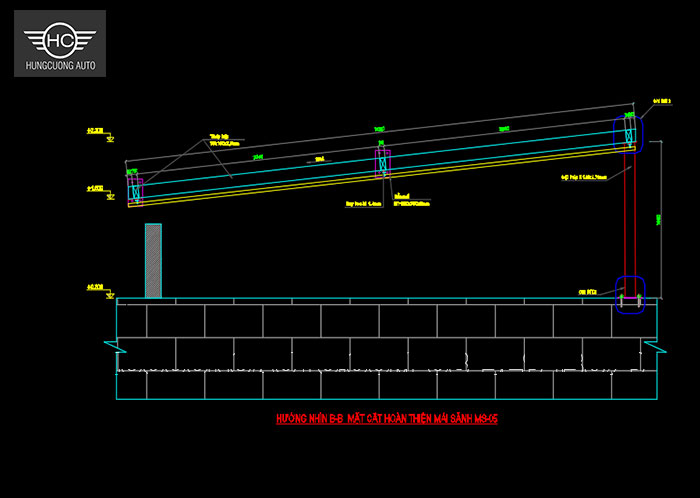

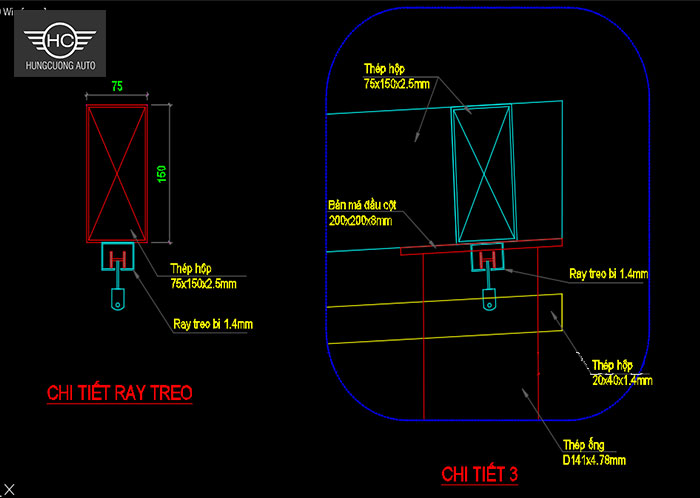

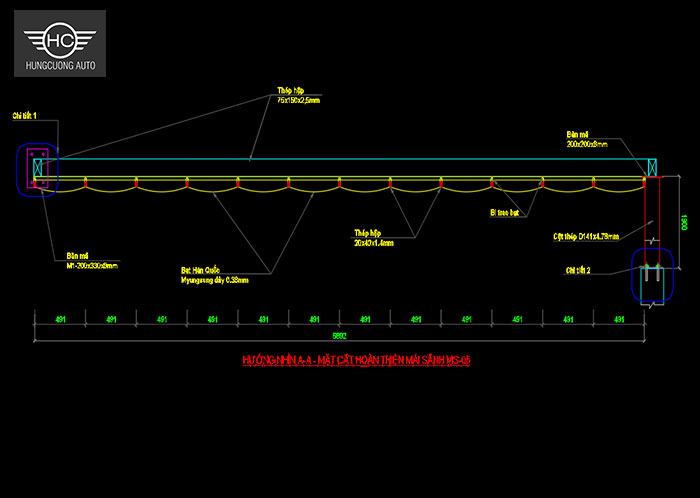

| Nội dung minh họa | Mặt đứng, mặt bằng, mặt bên, ray dẫn hướng và máng treo. | Cần điều chỉnh theo cao độ, hướng thoát nước và liên kết thực tế. |
| Mục đích sử dụng | Tham khảo thiết kế, bóc tách sơ bộ và trao đổi phương án thi công. | Khẩu độ, vật liệu và liên kết chịu lực phải được kiểm tra riêng. |
Không. Nút dẫn vào nhóm Zalo của Hùng Cường Auto. Anh/chị nhận file theo bài ghim hoặc hướng dẫn trong nhóm.
Không. Bản vẽ là tài liệu tham khảo. Kích thước, kết cấu, cao độ, thoát nước và liên kết cần được điều chỉnh theo hiện trạng thực tế.
Có thể tư vấn phương án sau khi nhận đủ kích thước, địa điểm và ảnh hiện trạng. Liên hệ Zalo 039 2323 173 để trao đổi nhu cầu cụ thể.
