Khi nào công trình cần rà soát hoặc thẩm tra kết cấu?
Việc kiểm tra lại kết cấu nên được thực hiện trước khi gia công hoặc thay đổi phương án, đặc biệt với mái có nhịp lớn, công trình chịu gió đáng kể, hệ khung tận dụng từ hiện trạng hoặc hồ sơ do nhiều bên cùng triển khai.
- Thiết kế mới cần có căn cứ chọn sơ đồ kết cấu và tiết diện.
- Đã có bản vẽ nhưng cần một vòng tính toán kiểm tra độc lập.
- Công trình cải tạo, mở rộng hoặc tận dụng cột, móng, khung thép hiện hữu.
- Thay đổi kích thước, vật liệu, vị trí lắp đặt hoặc điều kiện vận hành.
- Chủ đầu tư, nhà thầu hoặc đơn vị quản lý yêu cầu hồ sơ thuyết minh để đối chiếu.
Hồ sơ Hùng Cường Auto có thể thực hiện gồm những gì?

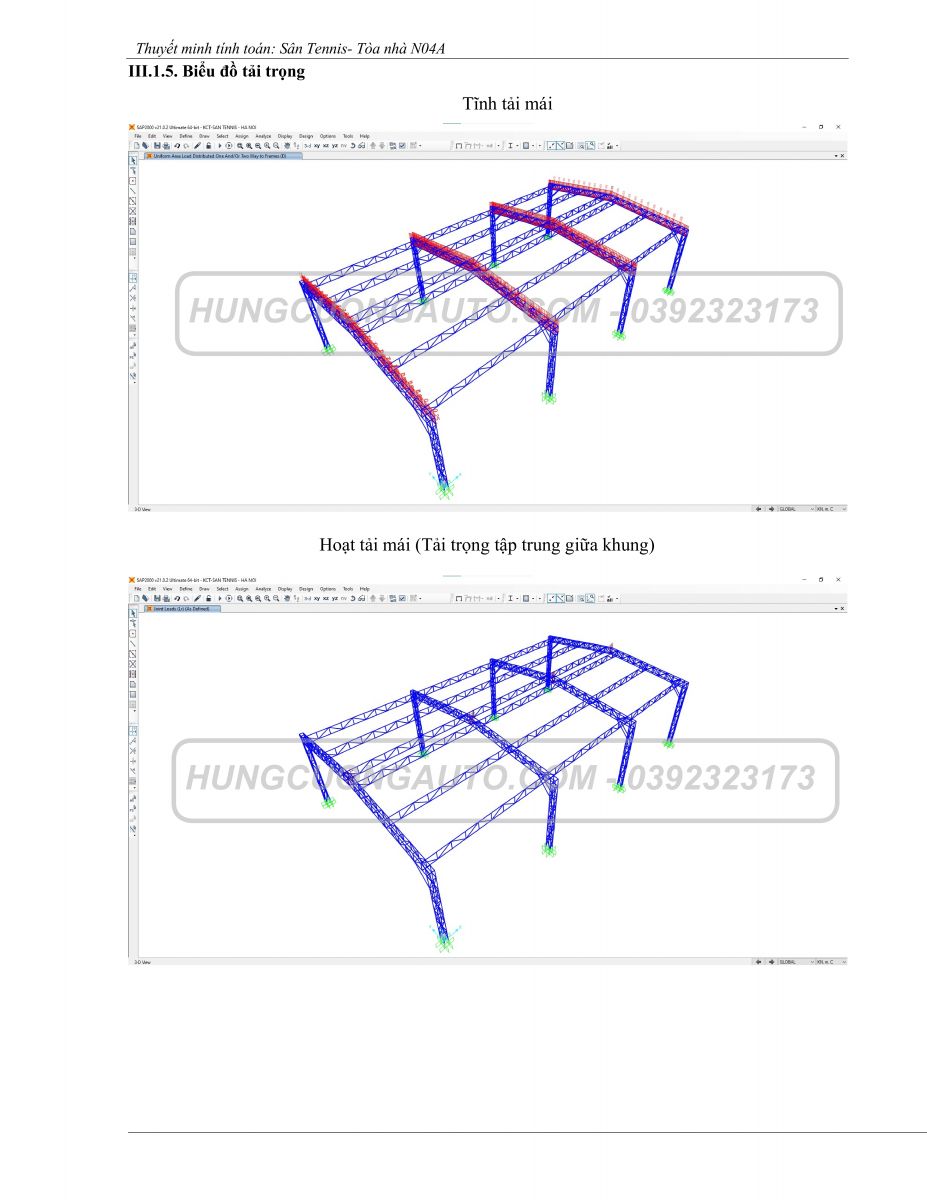

| Hạng mục | Nội dung kiểm tra | Đầu ra dự kiến |
|---|---|---|
| Dữ liệu đầu vào | Mặt bằng, kích thước, cao độ, vị trí, vật liệu, liên kết, hiện trạng và yêu cầu sử dụng | Danh mục dữ liệu đủ/thiếu và giả thiết cần xác nhận |
| Tiêu chuẩn áp dụng | Tiêu chuẩn tải trọng, kết cấu thép, liên kết và giới hạn chuyển vị phù hợp phạm vi công trình | Bảng căn cứ tính toán |
| Tải trọng | Tĩnh tải, hoạt tải, tải gió và các trường hợp tải liên quan | Sơ đồ tải và tổ hợp tải |

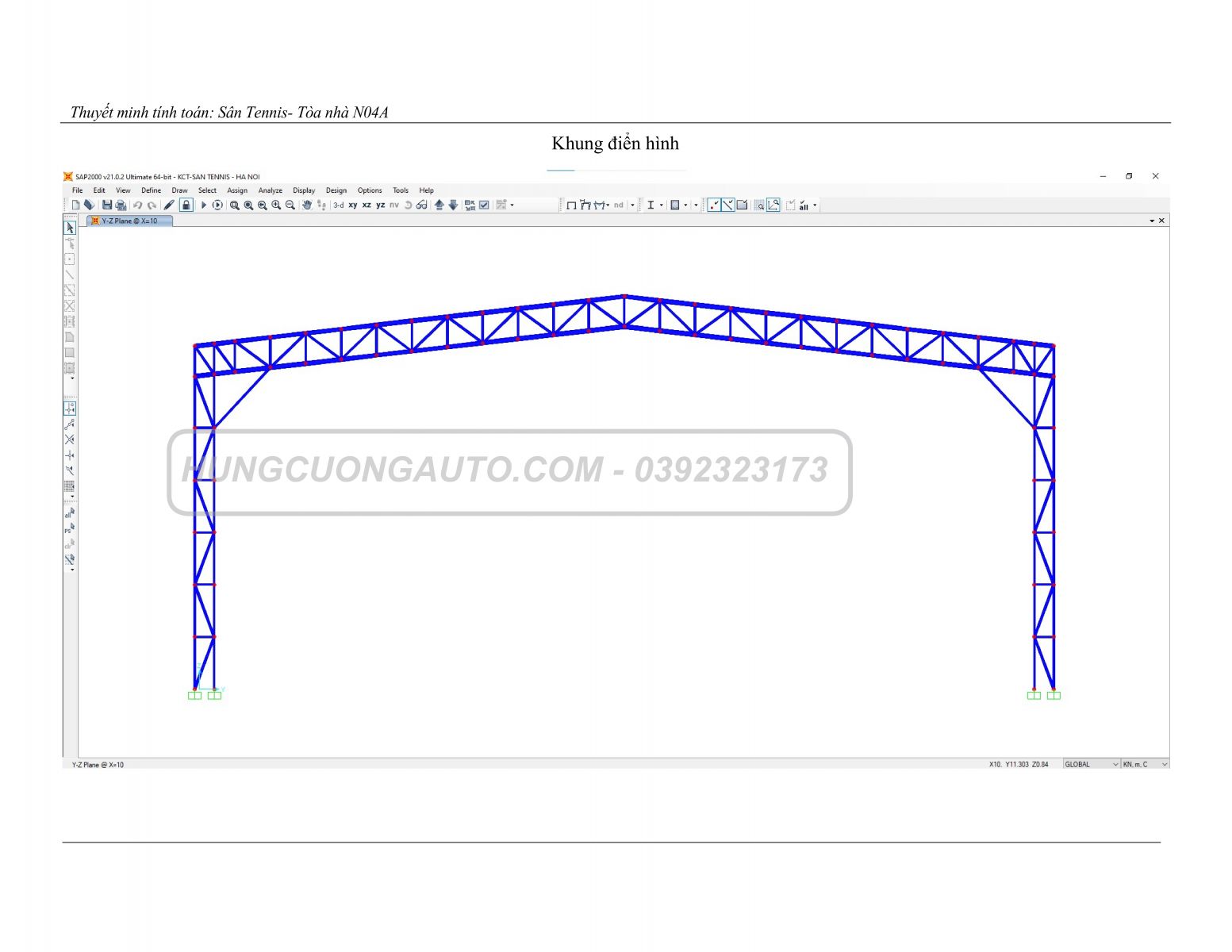

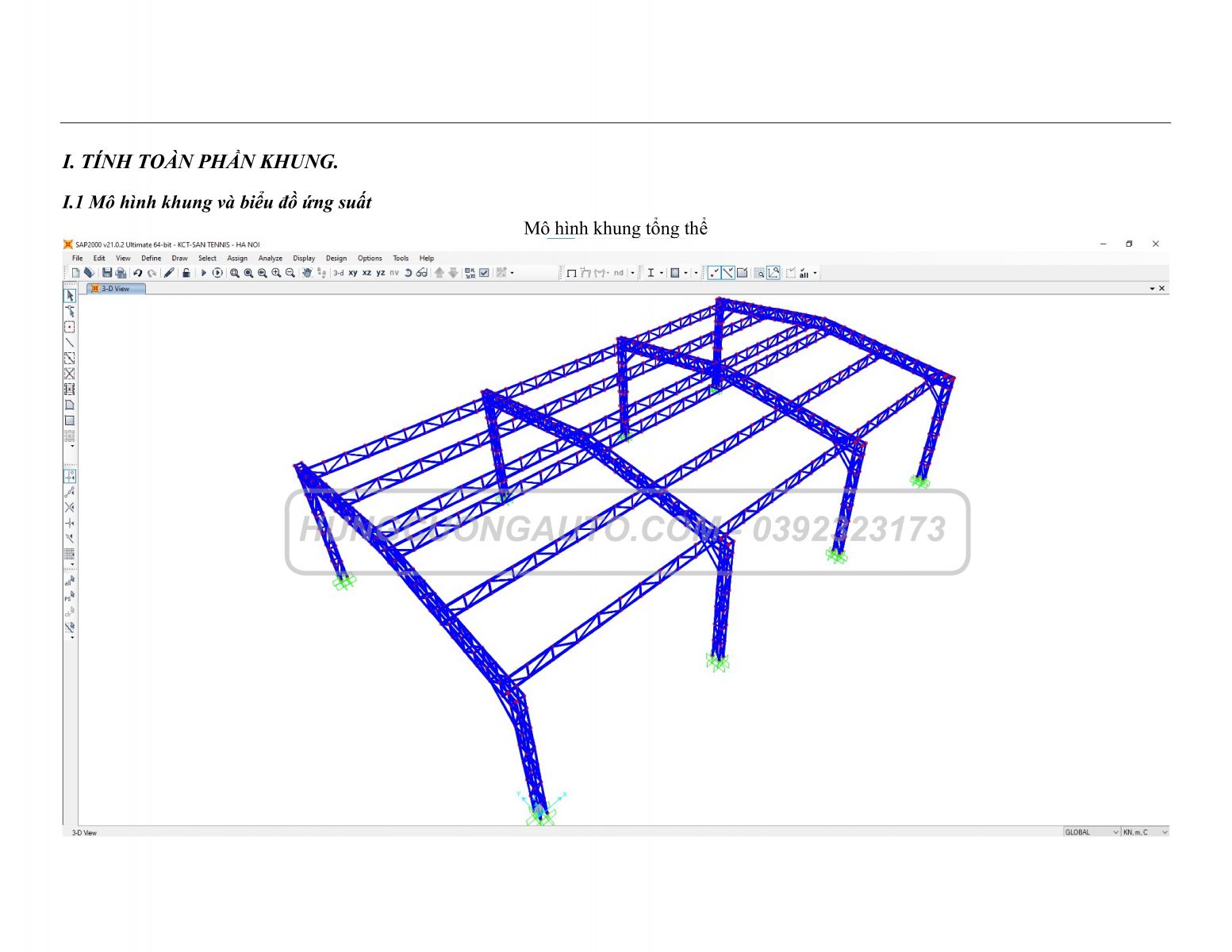

| Mô hình kết cấu | Sơ đồ cột, dầm, giàn, giằng, gối và liên kết theo dữ liệu được duyệt | Mô hình phân tích và hình ảnh kiểm tra |

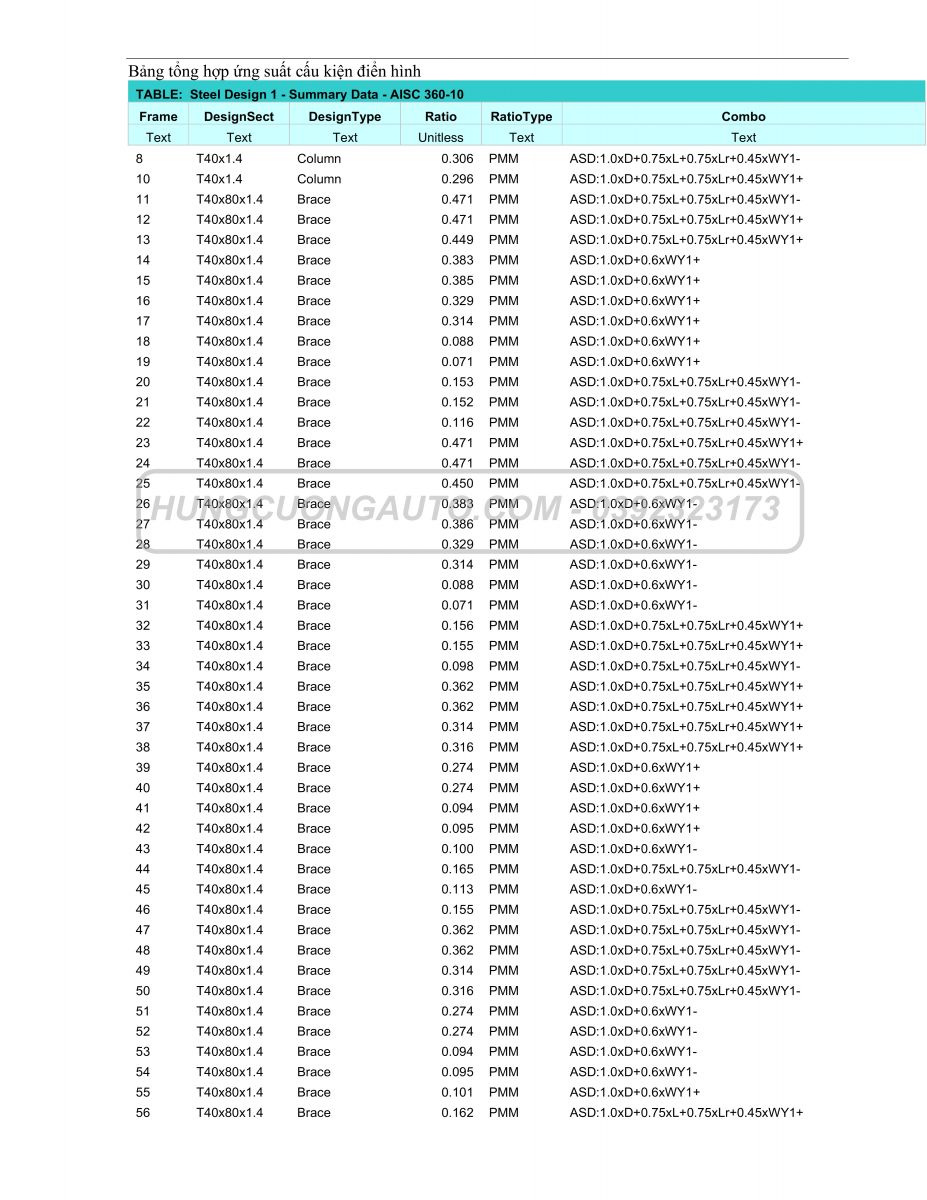

| Kiểm tra cấu kiện | Nội lực, tỷ số ứng suất và khả năng làm việc trong phạm vi mô hình | Bảng/biểu đồ kết quả cấu kiện |
| Kiểm tra chuyển vị | Chuyển vị đứng, chuyển vị ngang và giới hạn sử dụng | Kết quả so sánh với giới hạn áp dụng |
| Liên kết và chân cột | Bản mã, bu lông neo, mối hàn hoặc chi tiết cần kiểm tra theo phạm vi nhận việc | Thuyết minh, chi tiết hoặc kiến nghị bổ sung |
| Bàn giao | Tổng hợp giả thiết, kết quả, giới hạn và lưu ý triển khai | Hồ sơ PDF và tài liệu liên quan theo thỏa thuận |
Quy trình tiếp nhận và tính toán kết cấu
1. Xác định đúng câu hỏi cần kiểm tra
Ngay từ đầu, hai bên thống nhất đây là thiết kế mới, kiểm tra lại phương án, rà soát hiện trạng hay hồ sơ cần thẩm tra theo yêu cầu riêng. Bước này quyết định dữ liệu phải cung cấp và giới hạn trách nhiệm của báo cáo.
2. Rà dữ liệu và khảo sát hiện trạng
Kỹ sư đối chiếu bản vẽ với kích thước thực tế, vị trí công trình, điều kiện địa hình, vật liệu và liên kết. Khi dữ liệu chưa đủ, hồ sơ phải ghi rõ giả thiết hoặc yêu cầu đo bổ sung thay vì tự suy đoán.
3. Chốt tiêu chuẩn, vật liệu và tải trọng

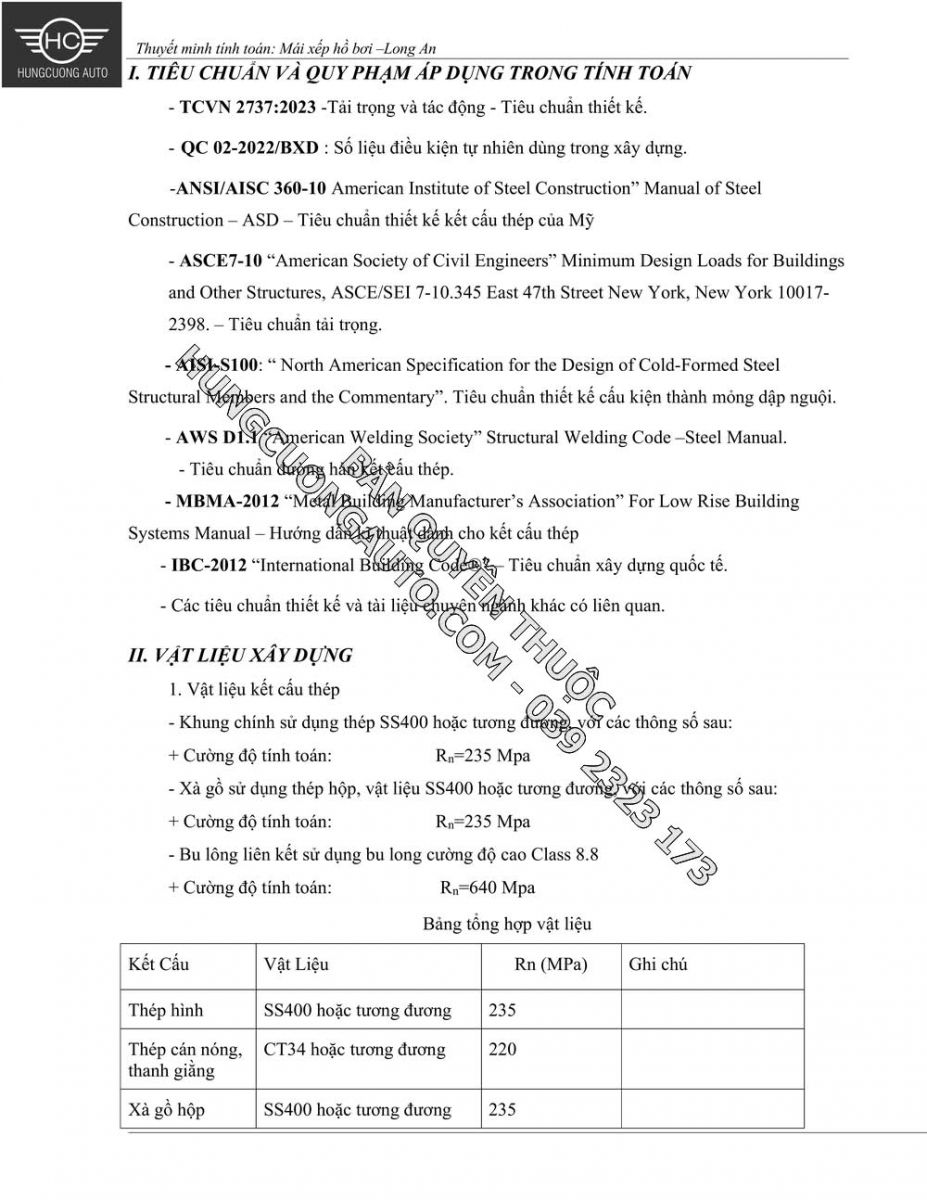

Trong hồ sơ Vân Lại Viên, các căn cứ được liệt kê gồm TCVN 2737:2023, ASCE 7-10, ANSI/AISC 360-10, AISI S100, AWS D1.1, MBMA 2012 cùng các tiêu chuẩn liên quan. Danh mục áp dụng cho mỗi công trình phải được xác định lại theo loại công trình, địa điểm và yêu cầu hồ sơ.
4. Lập mô hình và các trường hợp tải
Mô hình phải phản ánh sơ đồ làm việc của cột, dầm, giàn, giằng và điều kiện gối. Tải trọng được đặt theo từng phương, từng trạng thái; sau đó tổ hợp theo tiêu chuẩn đã chọn. Đây là phần giúp người kiểm tra truy ngược từ kết quả về giả thiết ban đầu.
5. Kiểm tra ứng suất, chuyển vị và liên kết

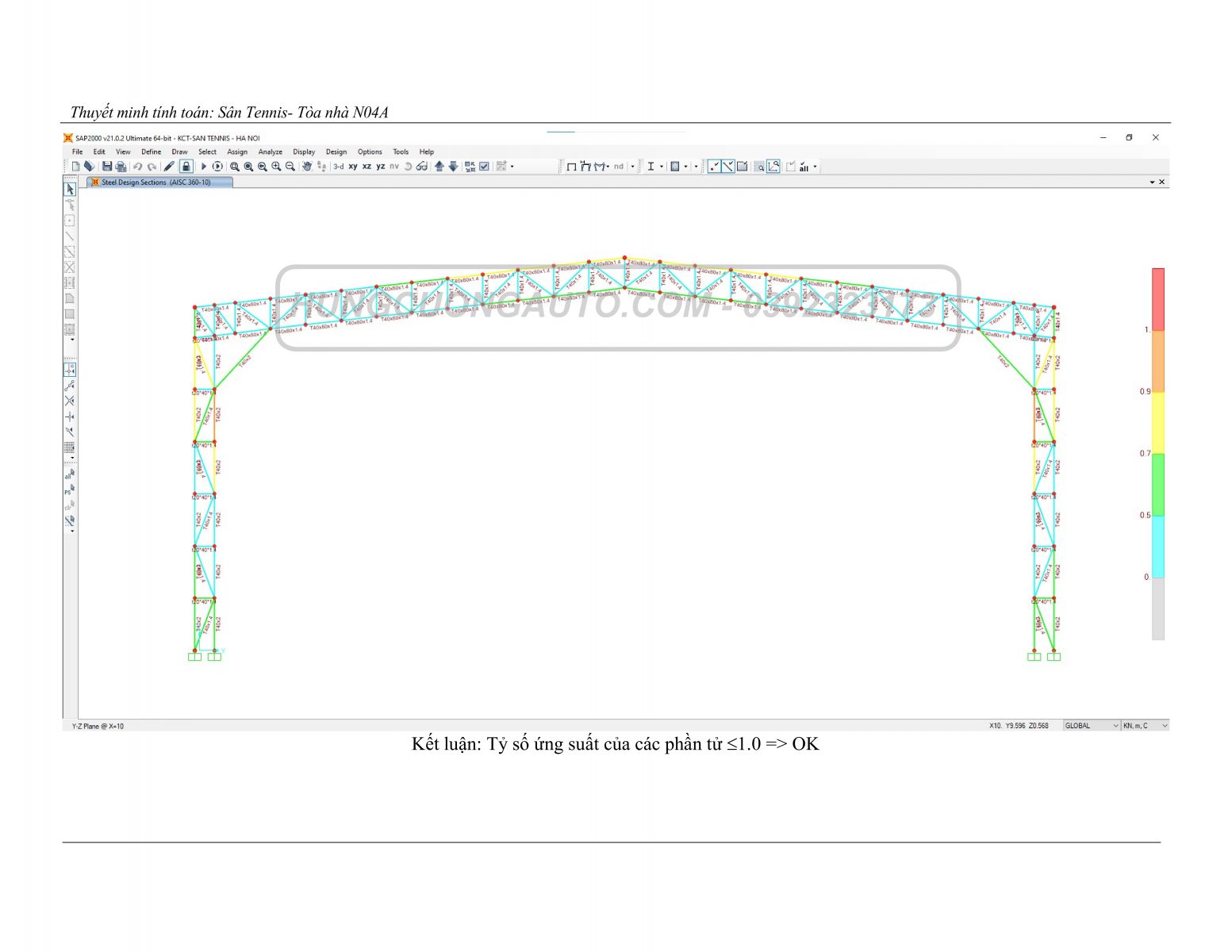

Kết quả không chỉ là một hình mô hình 3D. Hồ sơ cần cho thấy cấu kiện nào được kiểm tra, tổ hợp nào chi phối, tỷ số ứng suất ra sao và chuyển vị có nằm trong giới hạn đã chọn hay không. Các vị trí liên kết hoặc chân cột quan trọng được kiểm tra theo phạm vi thống nhất.
Hồ sơ Vân Lại Viên chứng minh năng lực gì?

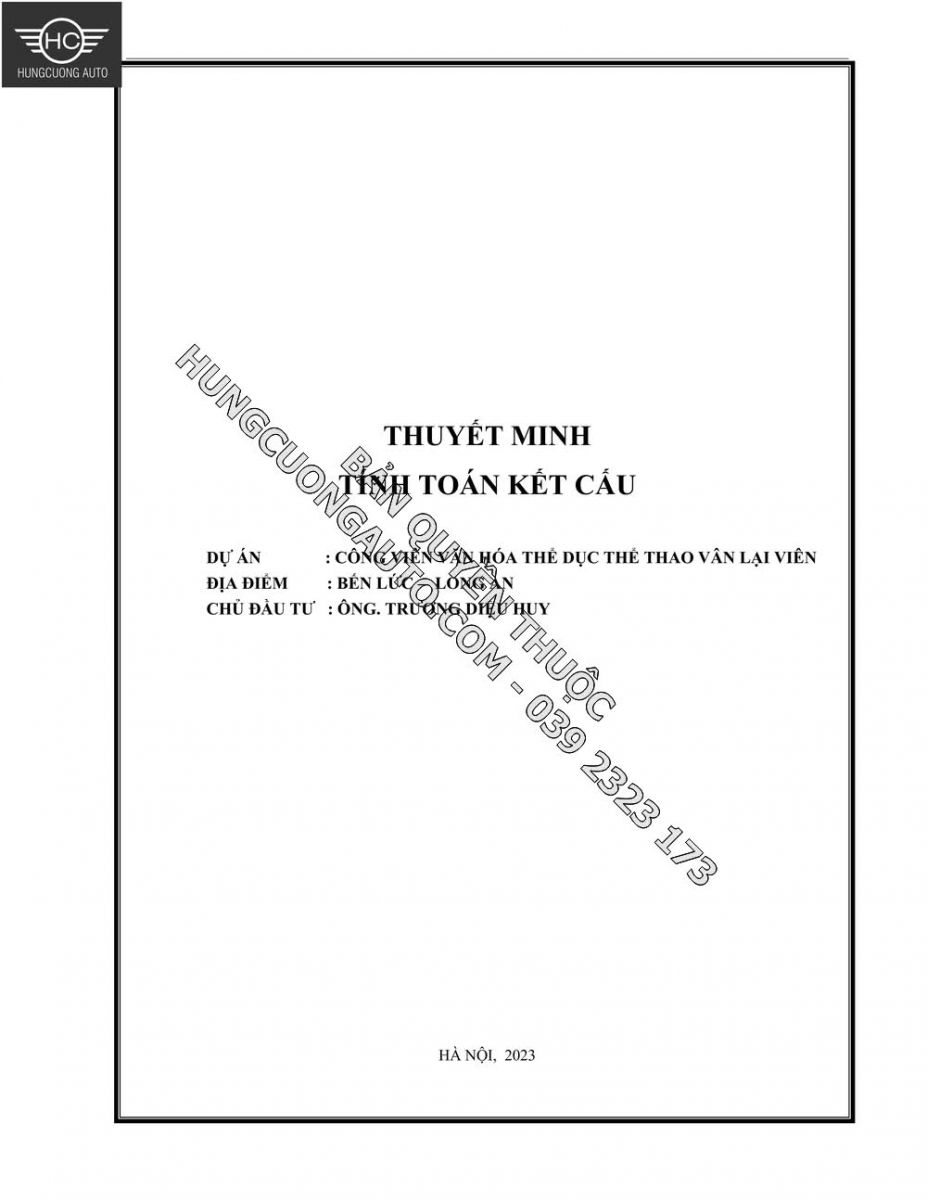

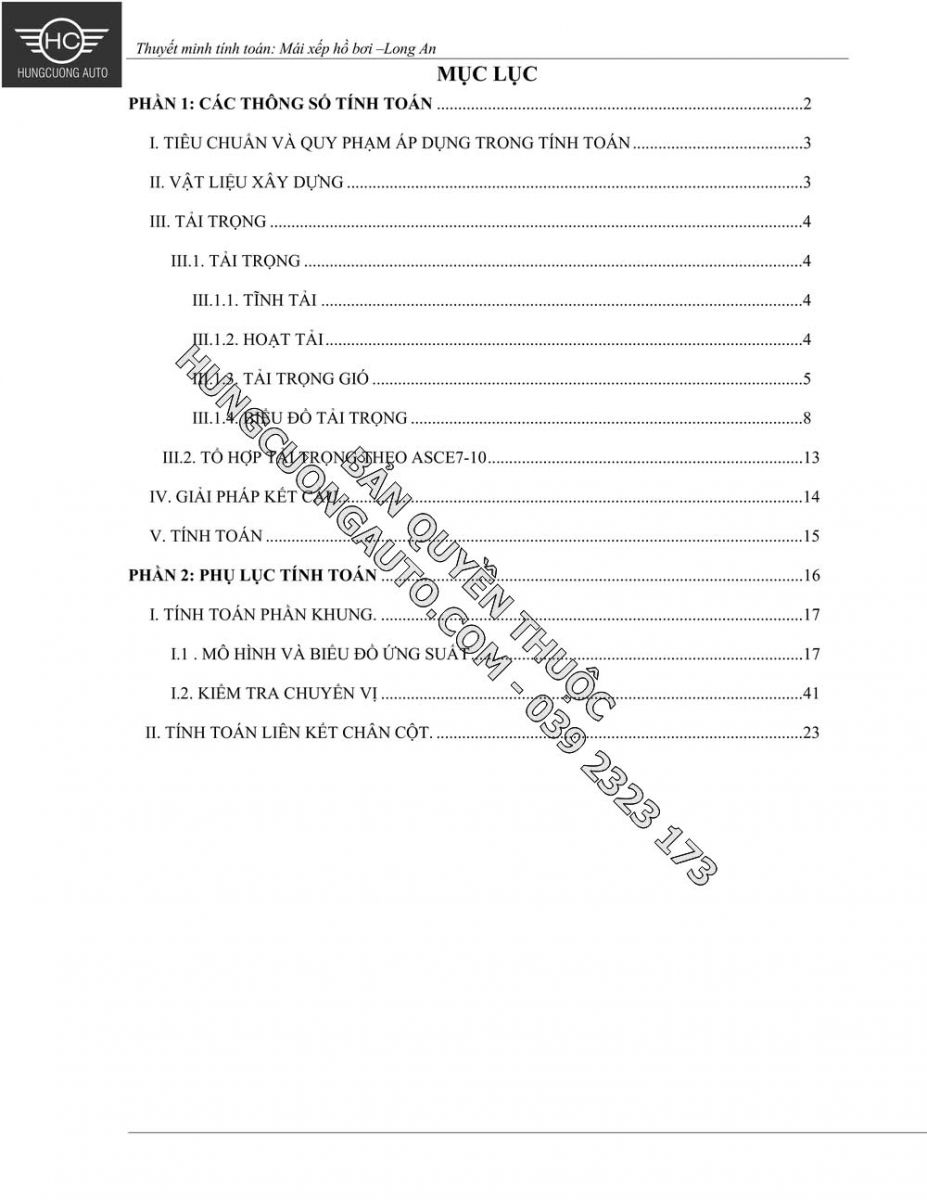

Bộ thuyết minh 42 trang cho công trình Vân Lại Viên tại Long An là bằng chứng trực tiếp về cách Hùng Cường Auto tổ chức một hồ sơ tính toán kết cấu mái che có quy mô lớn. Hồ sơ không dừng ở phối cảnh hoặc bản vẽ bố trí mà đi xuyên suốt từ dữ liệu đầu vào đến kết quả kiểm tra.
- Liệt kê căn cứ tiêu chuẩn và đặc trưng vật liệu.

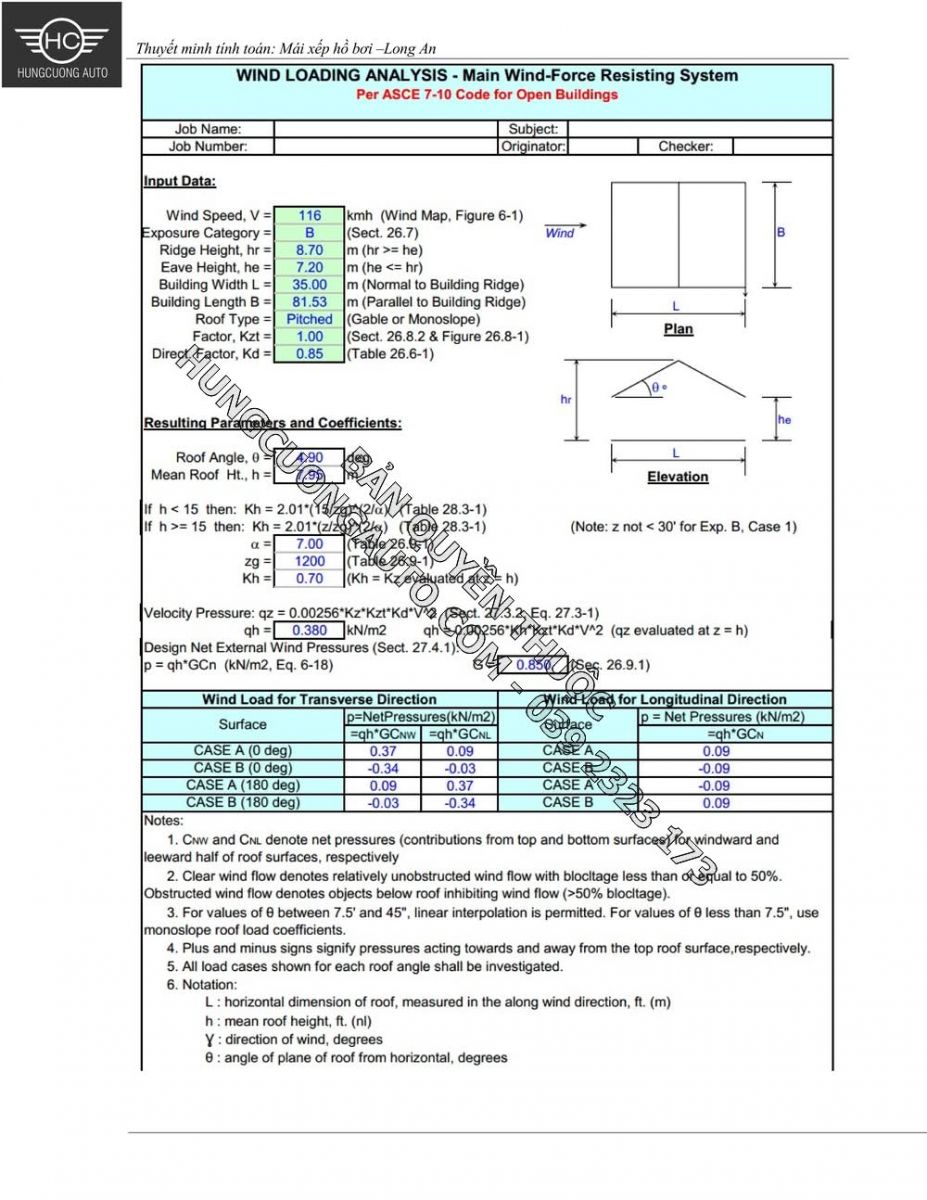

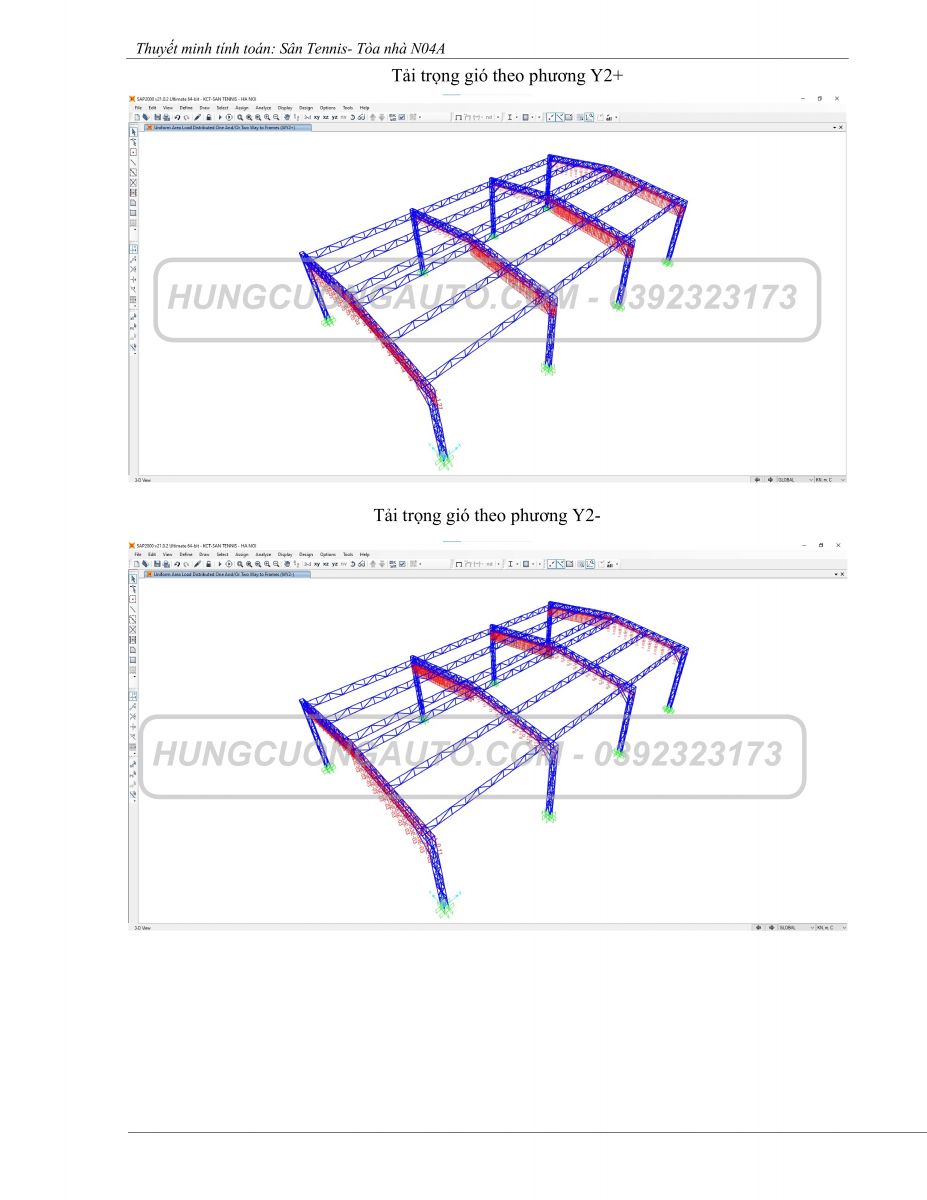

- Xác định tĩnh tải, hoạt tải, tải gió và các sơ đồ tải theo phương.

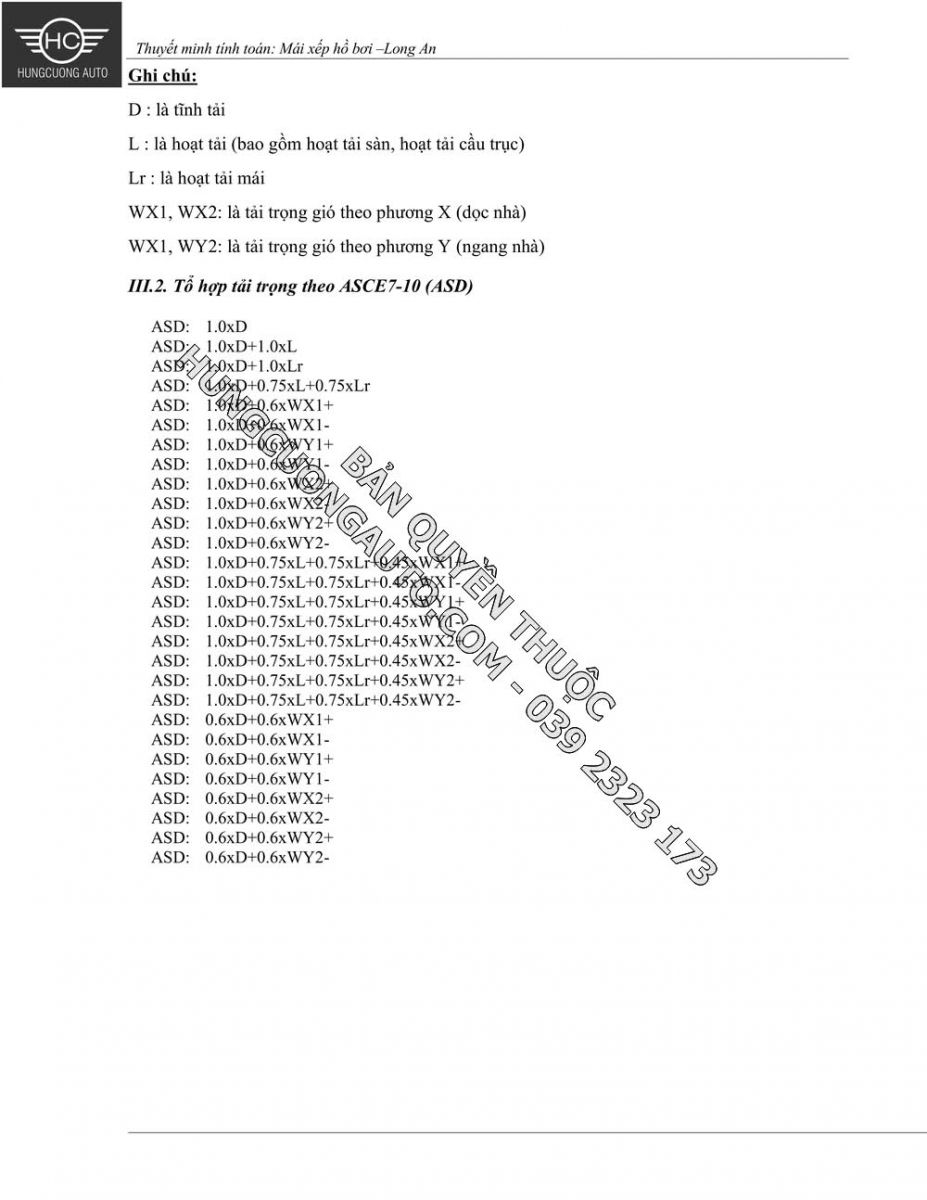

- Lập các tổ hợp tải để tìm trường hợp bất lợi.

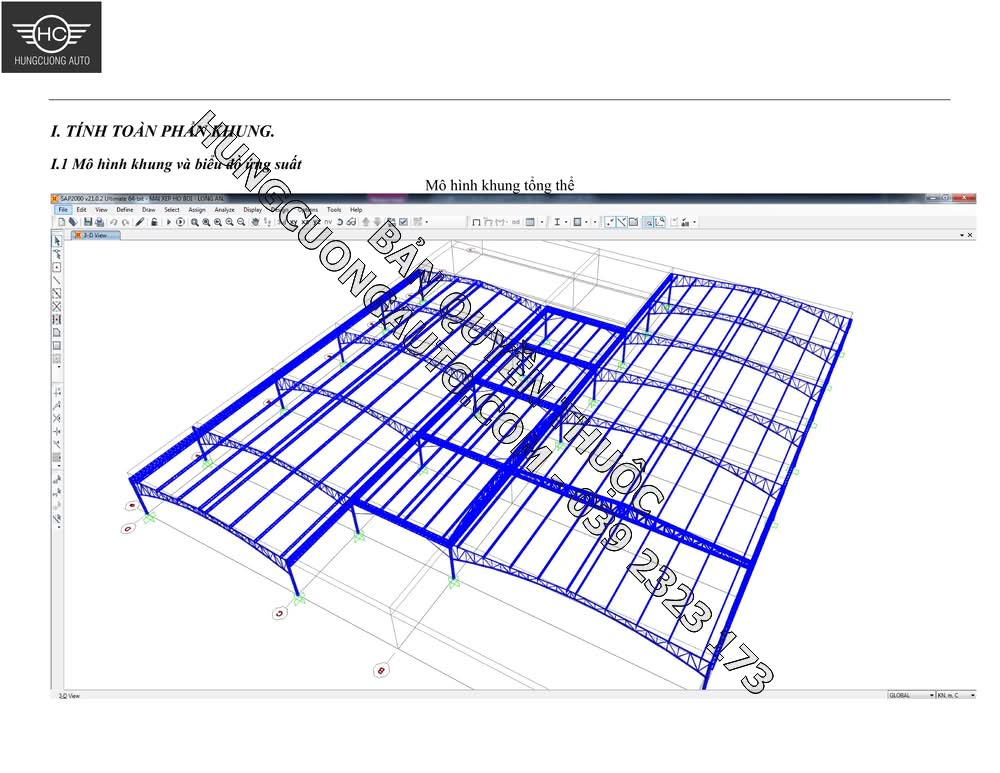

- Dựng mô hình SAP2000 cho hệ khung, cột, giàn và giằng.

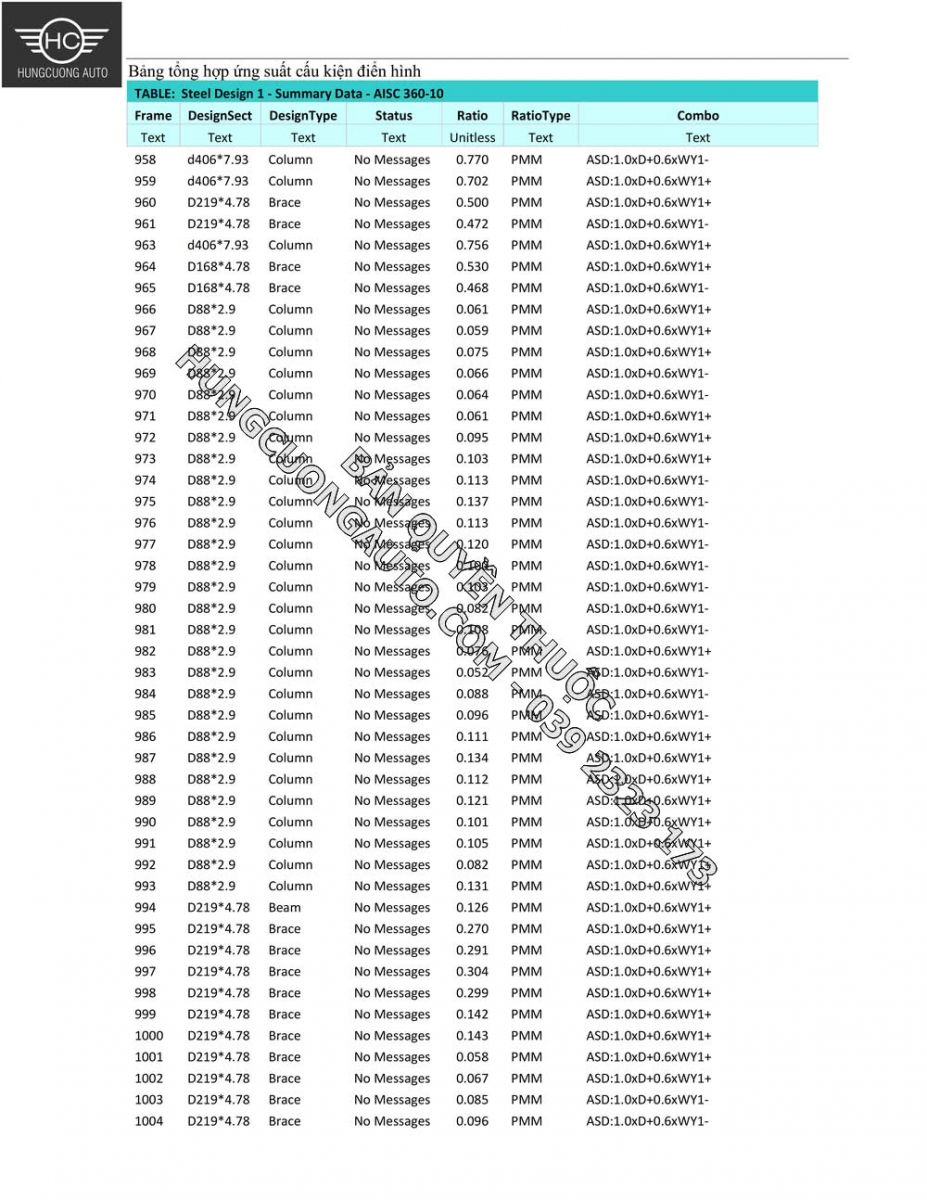

- Kiểm tra tỷ số ứng suất của nhiều nhóm cấu kiện.

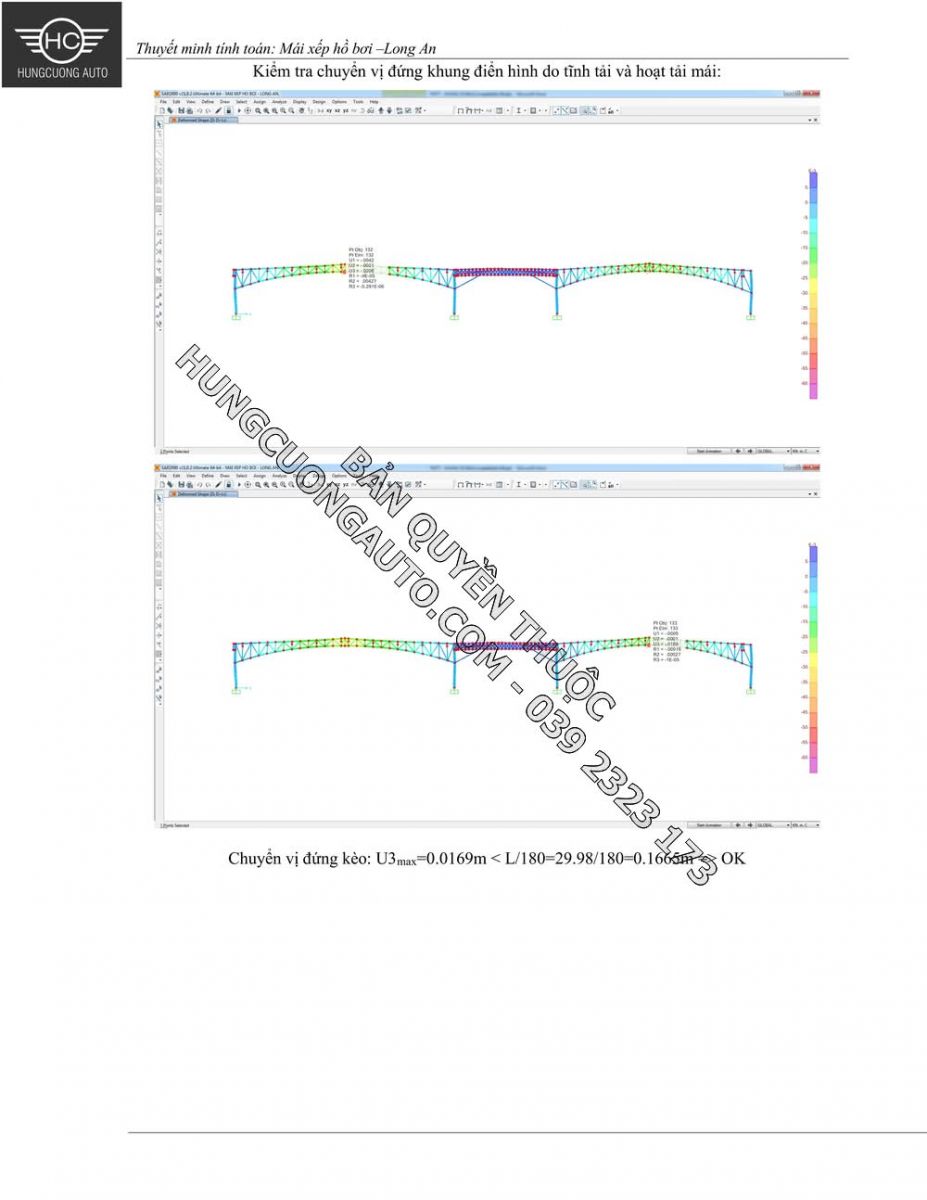

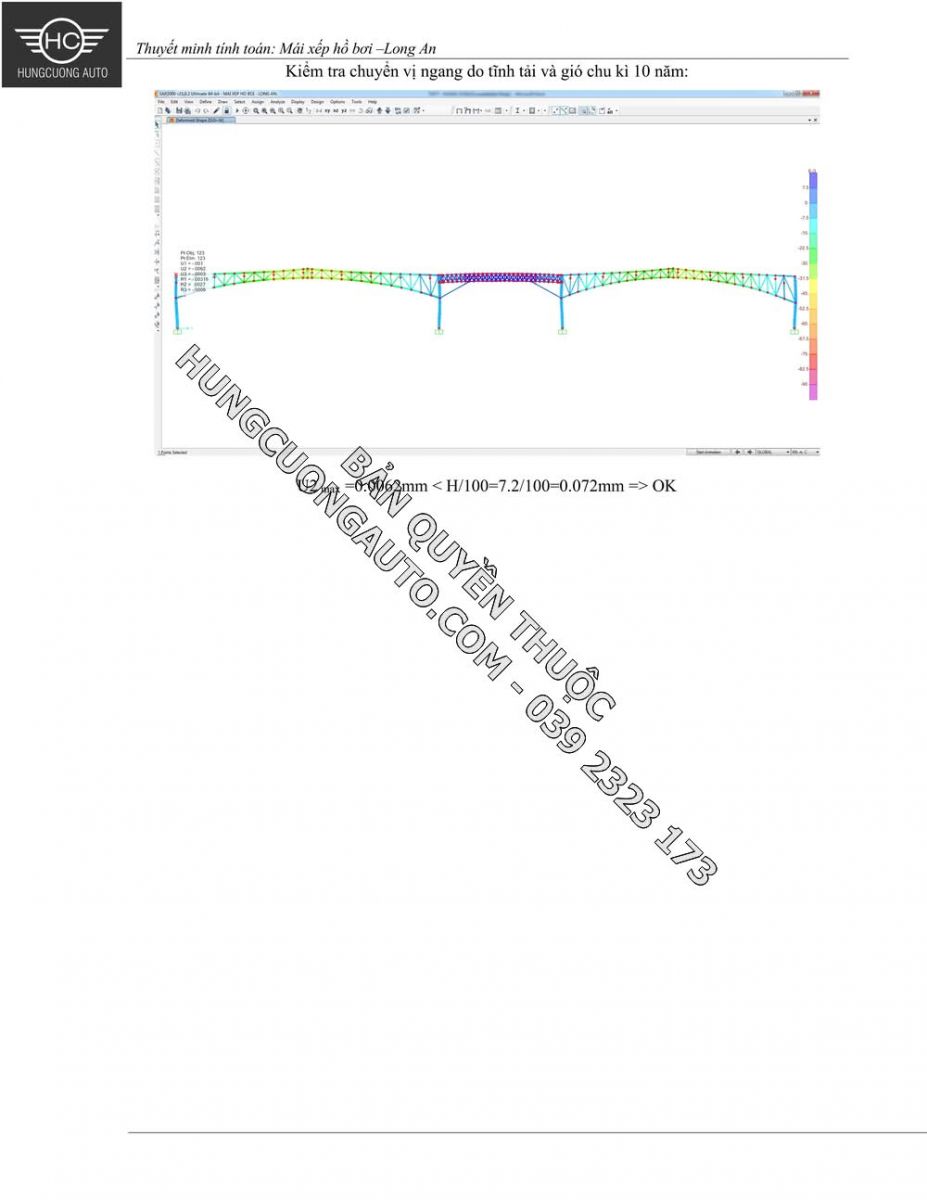

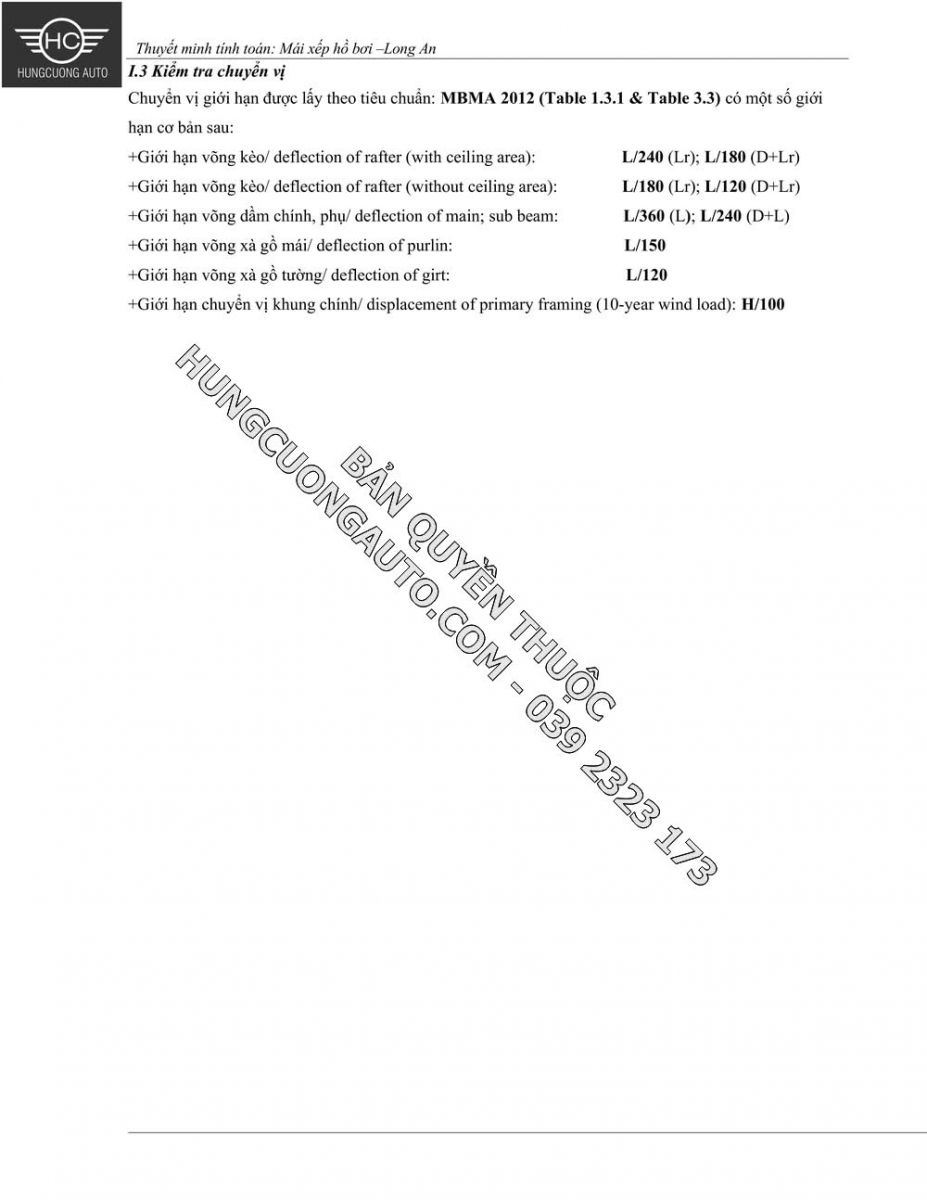

- Kiểm tra chuyển vị đứng và chuyển vị ngang theo giới hạn đã chọn.
- Trình bày phần kiểm tra liên kết chân cột trong phụ lục hồ sơ.
Các trang kết quả ghi nhận cấu kiện và chuyển vị đạt trong phạm vi mô hình của hồ sơ. Đây là bằng chứng về quy trình tính toán đã thực hiện, không phải cam kết rằng mọi công trình tương tự sẽ dùng cùng tiết diện, tải trọng hoặc cho cùng kết quả.
Khách hàng cần gửi gì để HCA kiểm tra hồ sơ?
- Địa điểm và mục đích sử dụng công trình.
- Mặt bằng, kích thước, cao độ và sơ đồ bố trí dự kiến.
- Bản vẽ kiến trúc, kết cấu, móng hoặc hồ sơ cũ nếu có.
- Ảnh/video hiện trạng, đặc biệt tại chân cột, liên kết và khu vực tiếp giáp.
- Vật liệu, tiết diện, cấp bền bu lông và thông tin mối hàn đã dự kiến.
- Nội dung cần kiểm tra: tổng thể, cấu kiện, chuyển vị, liên kết, cải tạo hay thay đổi phương án.
- Yêu cầu đầu ra: báo cáo nội bộ, thuyết minh tính toán, bản vẽ hoặc hồ sơ cần ký xác nhận.
Sau khi nhận dữ liệu, Hùng Cường Auto sẽ phản hồi phần nào đã đủ, phần nào cần khảo sát hoặc bổ sung. Phạm vi, thời gian và chi phí được xác nhận theo từng hồ sơ; không áp dụng một mức chung cho mọi công trình.
Phân biệt mô hình 3D, bản vẽ và thuyết minh kết cấu
| Tài liệu | Dùng để làm gì? | Không thay thế cho |
|---|---|---|
| Mô hình/phối cảnh 3D | Kiểm tra hình dáng, bố trí và phương án không gian | Thuyết minh tính toán và bản vẽ gia công |
| Bản vẽ kỹ thuật | Thể hiện kích thước, cấu tạo và chi tiết triển khai | Kết quả phân tích tải và kiểm tra khả năng chịu lực |
| Thuyết minh kết cấu | Trình bày giả thiết, tải trọng, mô hình, tổ hợp và kết quả kiểm tra | Khảo sát hiện trạng hoặc xác nhận pháp lý ngoài phạm vi hợp đồng |
| Hồ sơ thẩm tra | Đưa ra ý kiến kiểm tra theo phạm vi và yêu cầu cụ thể | Không mặc nhiên có giá trị pháp lý nếu chủ thể ký chưa được xác nhận đủ điều kiện |
Xem thêm dịch vụ thiết kế mái xếp di động, mô hình 3D mái che khung giàn 12 × 20 m và hồ sơ dự án mái xếp vượt nhịp tại Vân Lại Viên.
Câu hỏi thường gặp
Hùng Cường Auto có nhận tính toán lại hồ sơ do đơn vị khác thiết kế không?
Có thể tiếp nhận để rà dữ liệu, dựng lại mô hình và kiểm tra theo phạm vi thống nhất. HCA cần xem bản vẽ, hiện trạng và mục tiêu kiểm tra trước khi xác nhận khối lượng công việc.
Chỉ có ảnh hiện trạng thì đã tính toán được chưa?
Thông thường chưa đủ. Ảnh giúp nhận diện hiện trạng nhưng vẫn cần kích thước, cấu tạo, vật liệu, liên kết, vị trí công trình và các dữ liệu liên quan. HCA sẽ lập danh sách phần cần bổ sung.
Hồ sơ thuyết minh có thay cho bản vẽ thi công không?
Không. Thuyết minh giải thích cơ sở và kết quả tính toán; bản vẽ thể hiện cấu tạo, kích thước và chi tiết để gia công, lắp dựng. Hai loại tài liệu cần thống nhất với nhau.
Có thể dùng nguyên kết quả của công trình Vân Lại Viên cho công trình khác không?
Không. Mỗi công trình có vị trí, kích thước, vật liệu, sơ đồ, liên kết và điều kiện sử dụng riêng. Hồ sơ Vân Lại Viên chỉ là bằng chứng về quy trình và năng lực thực hiện.
HCA dùng phần mềm nào để phân tích kết cấu?
Hồ sơ minh họa trên trang này được lập mô hình và phân tích bằng SAP2000. Phần mềm và phương pháp cụ thể cho hồ sơ mới được lựa chọn theo bài toán thực tế.
Chi phí và thời gian lập thuyết minh được tính thế nào?
Chi phí và tiến độ được xác nhận sau khi xem phạm vi, mức độ đầy đủ của dữ liệu, quy mô mô hình, số phương án cần kiểm tra và yêu cầu đầu ra. HCA không chốt một mức chung khi chưa đọc hồ sơ.
