Thiết kế mái bạt xếp kích thước 10x18m

Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết kế, cung cấp phụ kiện, motor, thi công mái xếp lượn sóng, mái hiên, mái thả. Hôm nay, HUNGCUONGAUTO xin giới thiệu tới các bạn đọc một bản thiết kế mái bạt xếp kích thước 10x18m do chính các kỹ sư của chúng tôi thể hiện. Mời các bạn cùng tham khảo!

Từ phối cảnh 10 × 18 m đến yêu cầu chế tạo

1. Bố trí tổng thể

Đọc vị trí cột và vùng che theo kích thước hồ sơ.

2. Chia khoang

Làm rõ phần bạt vận hành cùng nhau và phần gom bạt.

3. Hồ sơ chi tiết

Chốt liên kết, ray và cơ cấu kéo trước khi đặt gia công.

Cách dùng hướng dẫn này cho công trình của bạn

Các số đo và cấu kiện được công bố trong bài chỉ thuộc mẫu đang trình bày. Khi dùng cho công trình khác, cần khảo sát nền, hệ đỡ, cao độ, tải trọng và chốt phiên bản hồ sơ riêng trước khi gia công. Phối cảnh không thay thế hồ sơ thiết kế được kiểm tra.

Chuẩn bị hồ sơ thiết kế mái xếp · Khảo sát và thi công theo hiện trạng

Gửi hiện trạng qua Zalo Gọi 039 2323 173

Thông số kỹ thuật:

+ Phần móng + cột: Tận dụng hiện trạng nhà hiện trạng nên dự án này không sử dụng cột, móng.

+ Phần kèo ray:Kèo ray đan thang đơn thanh chính bằng hộp 50x100x1.4ly, thanh đứng bằng hộp 50x50x1.4ly, thanh chéo bằng hộp 25x25x1.0ly. Toàn bộ mái chia thành 3 đường ray, mỗi ray cách nhau 4m, và cách mép bạt là 1m. Phần kèo ray sẽ được bắt trực tiếp vào tường của nhà hiện trạng bằng bản mã và bulong tạo một hệ kết cấu vững chắc.

+ Phần kèo chịu lực:Sử dụng thanh hộp 40x80x1.4ly kết nối với 3 kèo ray chống võng mái và rung khi mái kéo ra, thu vào.

+ Phần bạt:Sử dụng bạt myungsung Hàn Quốc.

>>> Xem thêm: Bảng báo giá phụ kiện mái xếp giá sỉ.

Để giúp các bạn đọc dễ hình dung hơn, mời các bạn cùng xem các ảnh và video thiết kế sau:

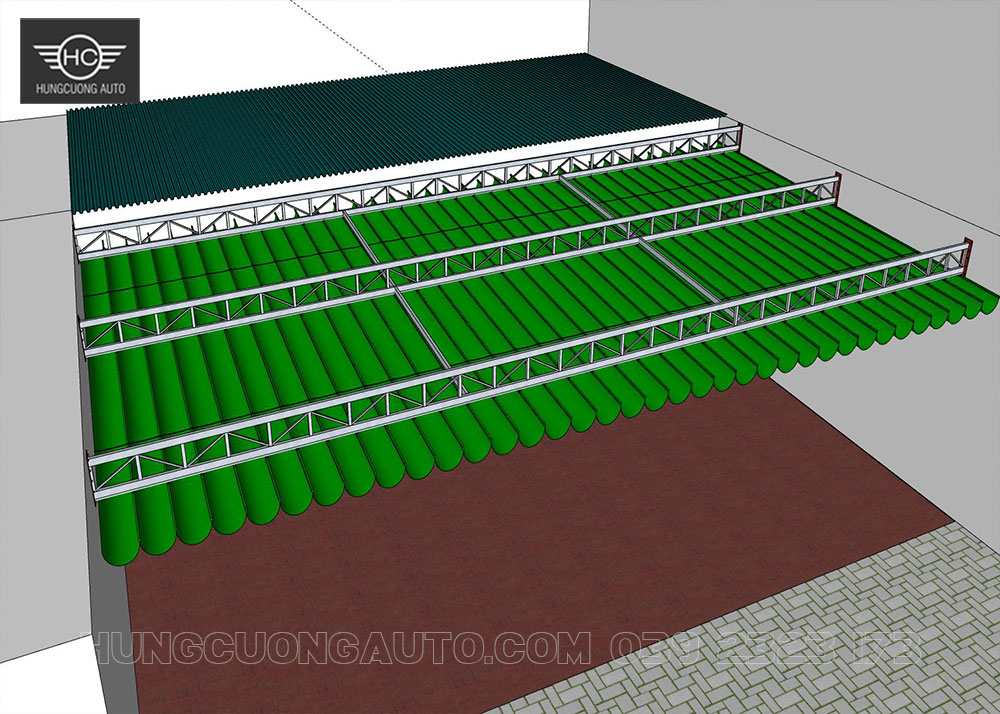

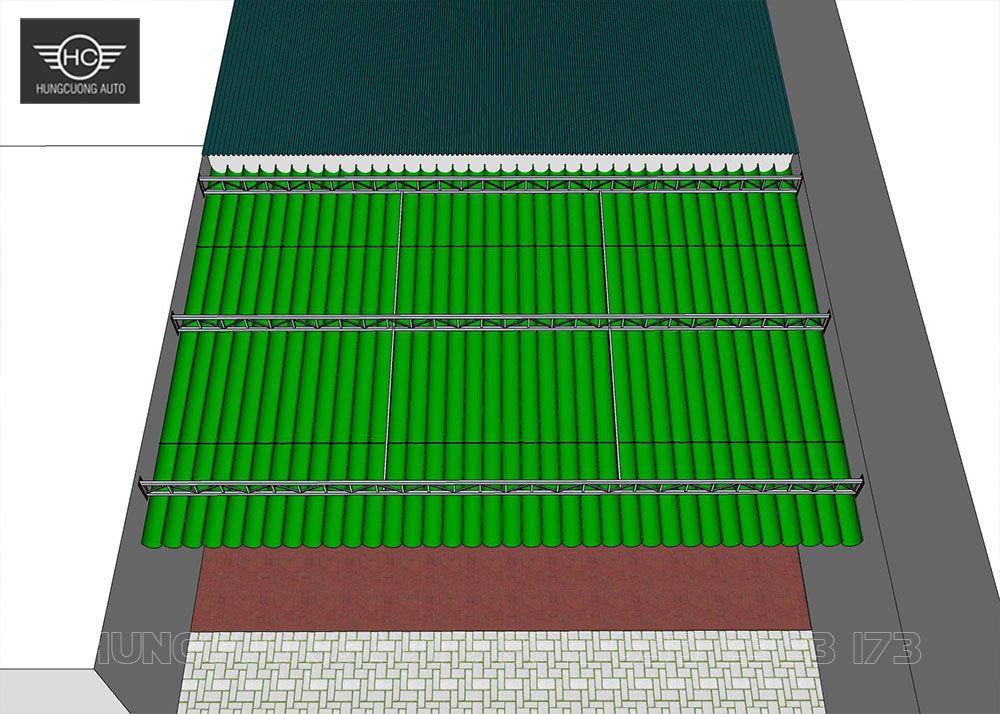

Thiet Ke Mai Xep Luon Song

Mái xếp nhìn từ trên xuống.

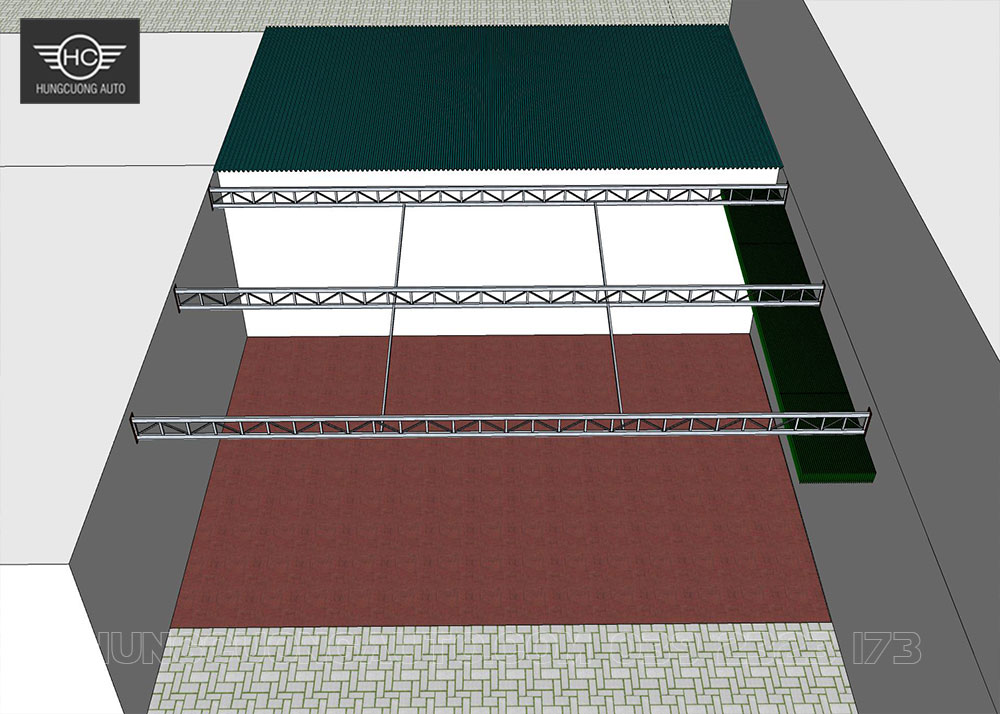

Mai Xep Khu Thu Bat

Mái xếp khi thu bạt.

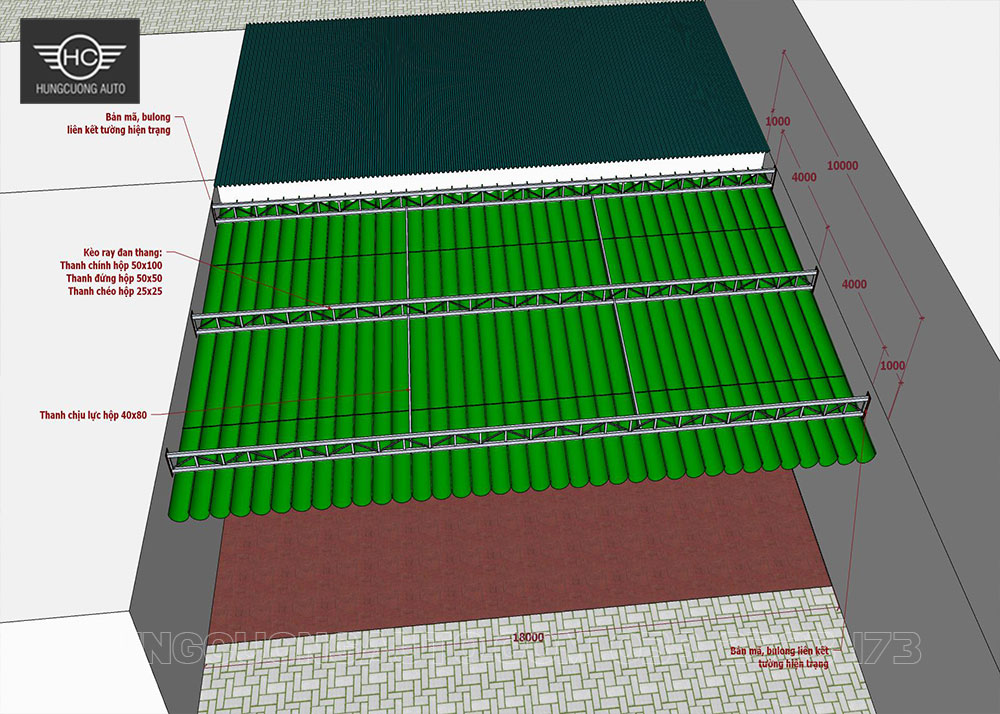

Thong So Phu Kien

Thông số kỹ thuật mái xếp 10x18m

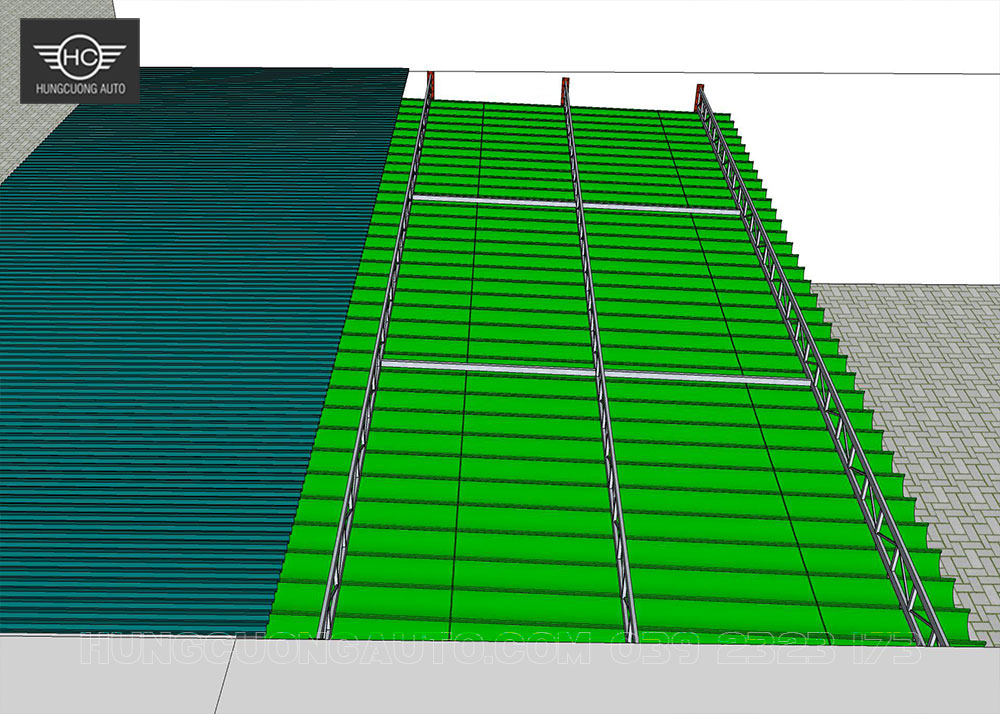

Ban Ve Mai Xep 1

Mái xếp nhìn từ trái sang

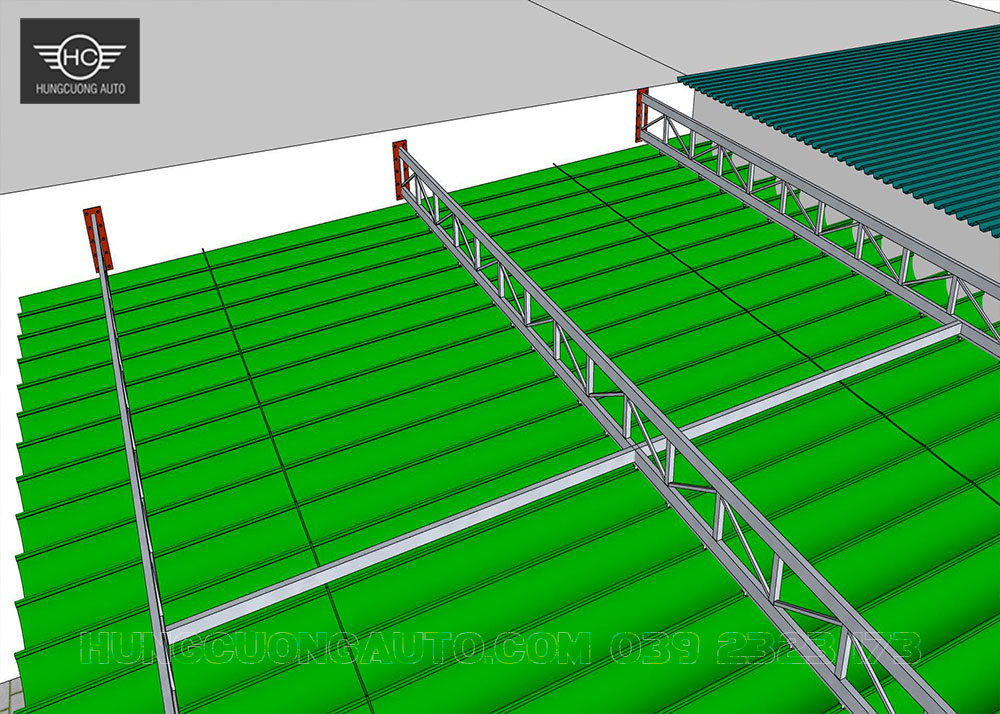

Ban Ve 3D Mai Xep Di Dong

Kòe ray liên kết tường hiện trạng

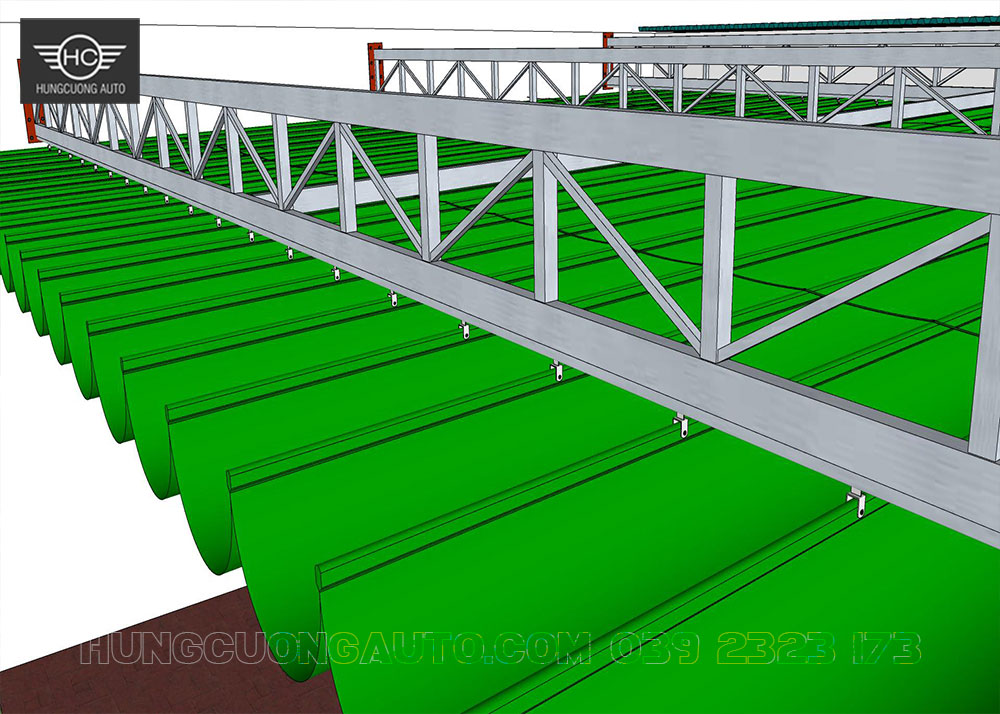

Chi Tiet Mai Xep Luon Song

Chi tiết đường bi treo

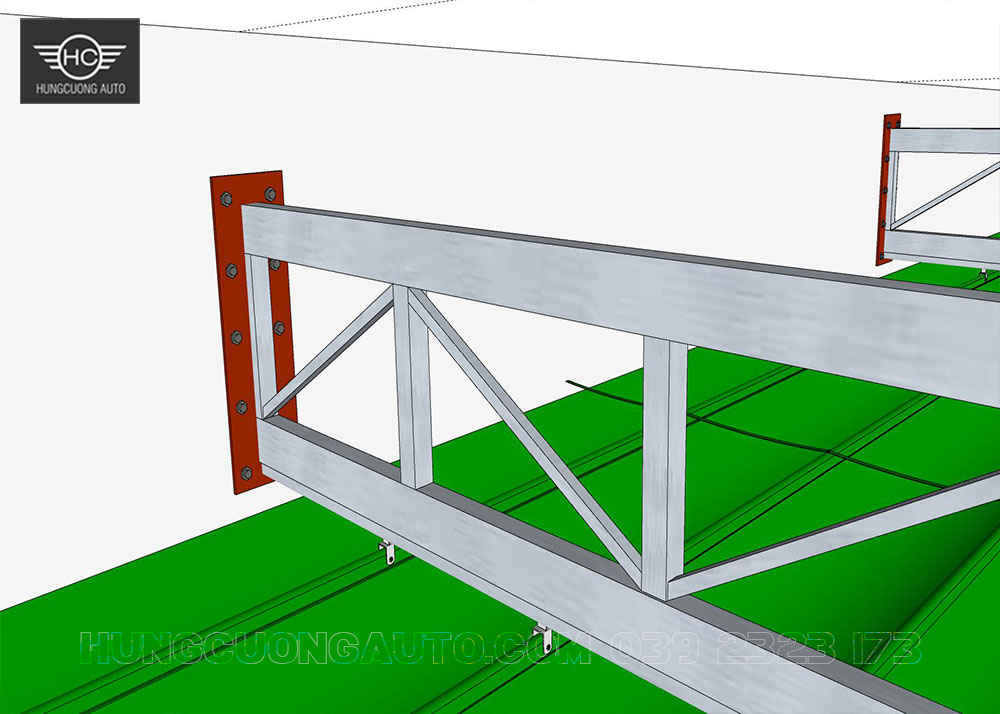

Lien Ket Ban Le

Chi tiết bản mã liên kết tường hiện trạng

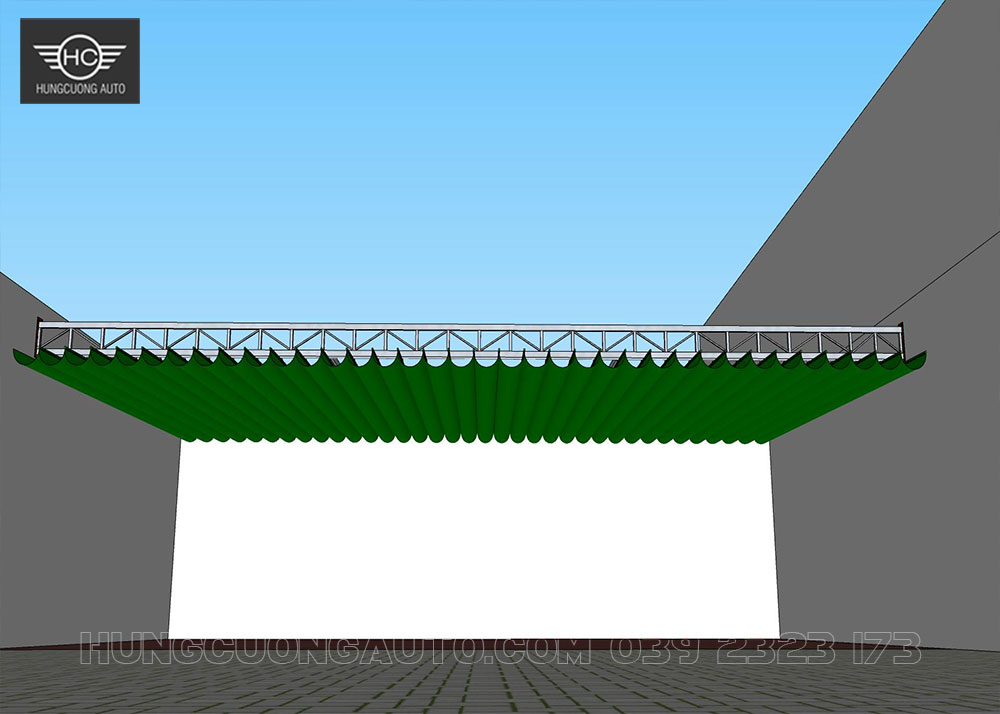

Mai Xep Nhin Tư Dươi

Mái xêp nhìn từ dưới lên

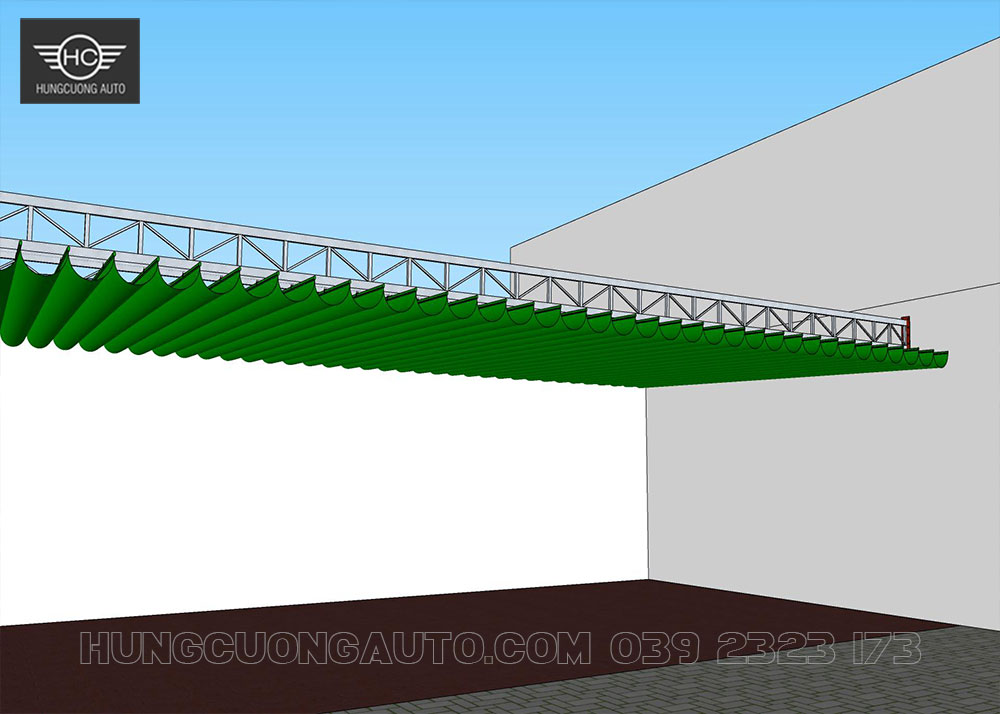

Mai Xep Tu Duoi Len

Mái xếp từ dưới nhìn lên.

>>>> Xem thêm: Các mẫu bản vẽ đẹp nhất không nên bỏ qua!

Trên đây là toàn bộ thông số kỹ thuật, hình ảnh về bản thiết kế mái bạt xếp kích thước 10x18m các bạn có thể tham khảo. Các bạn có nhu cầu thiết kế có thể liên hệ số hotline0392323173or zalo0832913579để được tư vấn và báo giá ngay nhé.

Ngoài là đơn vị thiết kế chuyên nghiệp, chúng tôi còn là đơn vị đi đầu trong hạng mục cung cấp phụ kiện mái bạt xếp, mái hiên, mái bạt thả. Bên cạnh đó chúng tôi cũng cung cấp dịch vụ thi công trọn gói mái xếp lượn sóng, mái hiên, bạt thả toàn quốc.
