Phương án mái che sân pickleball 36,5 × 14,9 m trong bài thuộc hệ mái xếp lượn sóng: khung chịu lực cố định, phần bạt mở–thu trên hệ dẫn hướng. Kích thước này là dữ liệu riêng của phương án; số sân, chiều cao, giá và bản vẽ chỉ được xác nhận sau khi có mặt bằng, khảo sát và hồ sơ riêng.
Phương án mái che sân pickleball 36,5 × 14,9 m cần được đọc cùng mặt bằng sân, chiều cao thông thủy, hệ khung, bạt, thoát nước và cách vận hành.
Mái che sân pickleball 36,5 × 14,9 m có diện tích chiếu bằng khoảng 543,85 m². Con số này giúp hình dung quy mô phương án, nhưng chưa đủ để kết luận che được bao nhiêu sân, dùng tiết diện khung nào, mái cao bao nhiêu hoặc giá bao nhiêu mỗi mét vuông. Muốn chốt đúng phải đặt mái vào tổng mặt bằng chơi, khoảng lùi an toàn, vị trí cột, hệ thống đèn, hướng thoát nước và điều kiện gió tại công trình.
Bài viết phân tích đúng hệ mái bạt xếp di động: khung cột–kèo chính được bố trí theo phương án kết cấu, còn bạt cùng thanh xỏ bạt (thanh đỡ bạt tạo nếp) mở–thu trên hệ dẫn hướng. Đây không phải hệ mái khung giàn mà toàn bộ khung và bạt cùng chạy trên ray nền.
TRẢ LỜI NHANH
Kích thước 36,5 × 14,9 m là kích thước của phương án mái trong bài, không phải “kích thước tiêu chuẩn” áp dụng cho mọi sân. Chiều cao phải được kiểm tra tại điểm thấp nhất dưới kèo, đèn và thiết bị; thoát nước phải tính theo diện tích thu nước và mưa tại địa điểm; báo giá phải tách rõ khung, bạt, vận hành, máng–ống thoát, điện, móng và biện pháp thi công.
CẦN PHƯƠNG ÁN MÁI CHE CHO SÂN PICKLEBALL?
Gửi chiều rộng × chiều dài khu đất, số sân, ảnh/video bốn phía, chiều cao mong muốn, địa điểm và nhu cầu kéo tay hoặc motor. Hùng Cường Auto sẽ kiểm tra sơ bộ trước khi đề xuất khảo sát, thiết kế và báo giá.
NỘI DUNG CHÍNH
36,5 × 14,9 m là kích thước riêng của phương án mái trong bài, không phải quy cách chung cho mọi sân pickleball. Diện tích hình học theo kích thước gọi tên là khoảng 543,85 m²; không mặc nhiên là diện tích bạt hoặc diện tích báo giá.
Phương án thực tế phải khảo sát, bố trí mặt bằng và kiểm tra kết cấu riêng trước khi thi công.

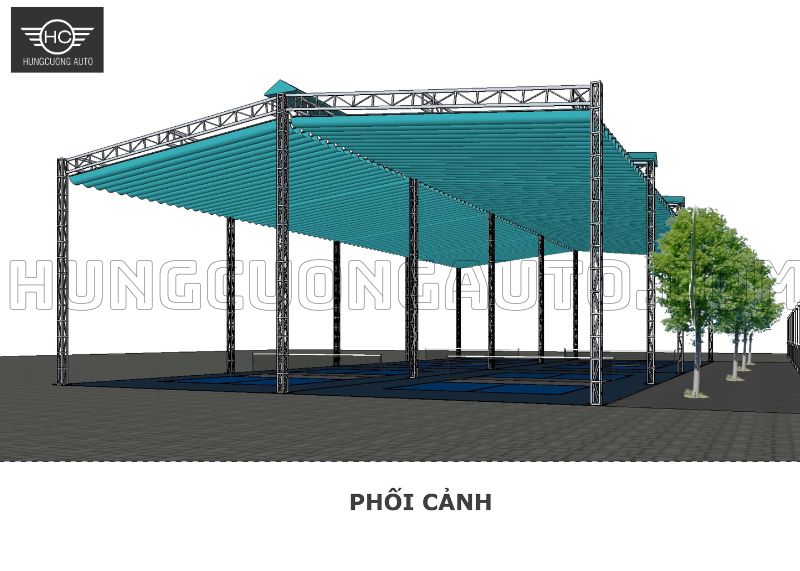

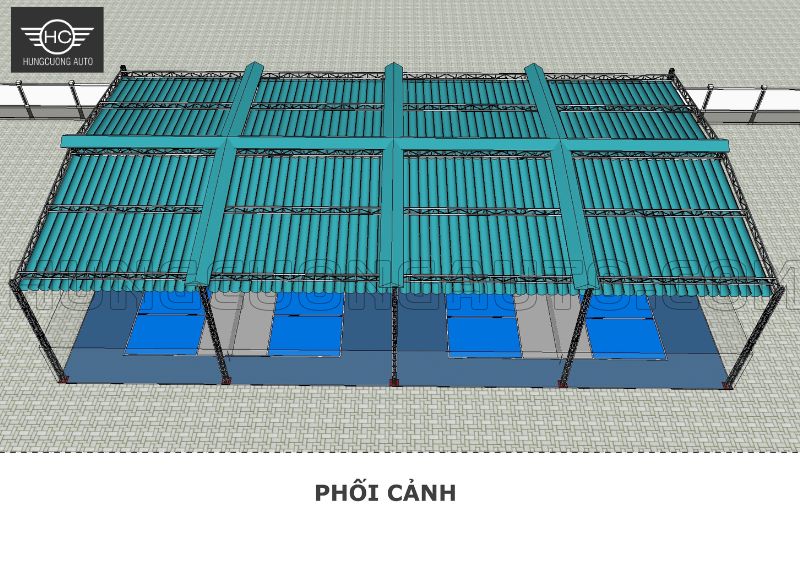

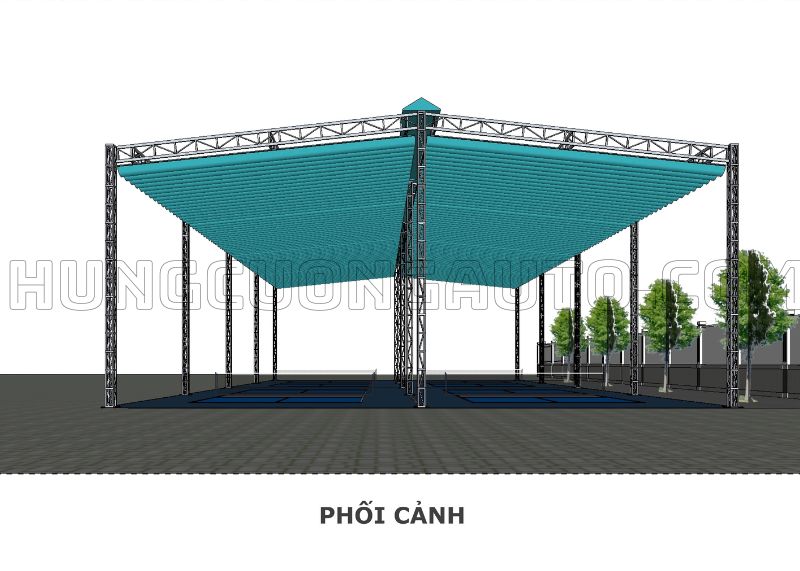

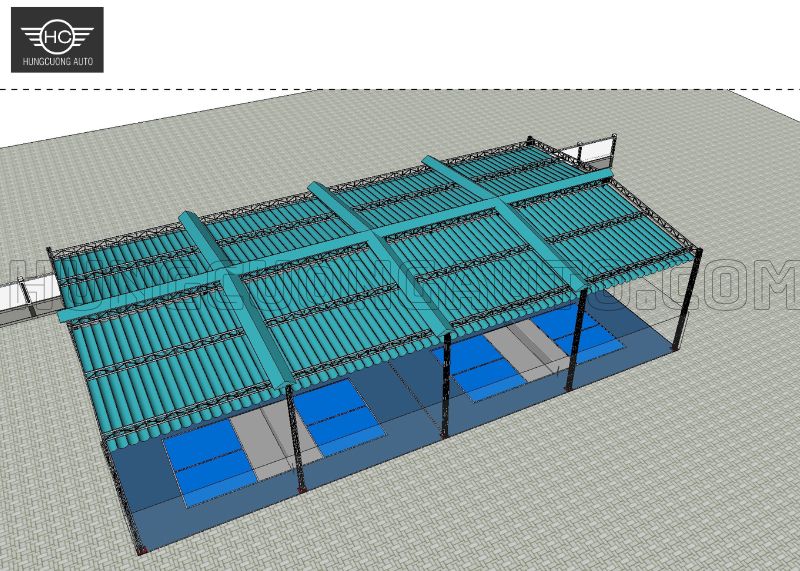

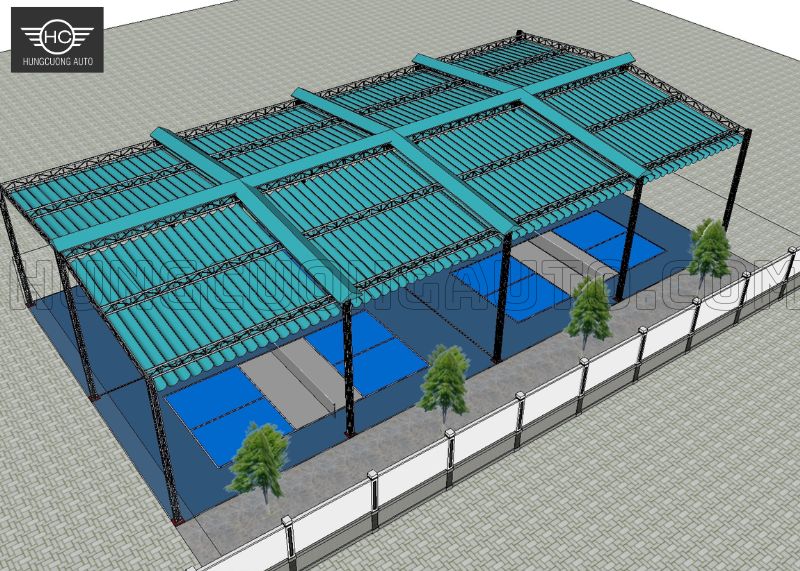

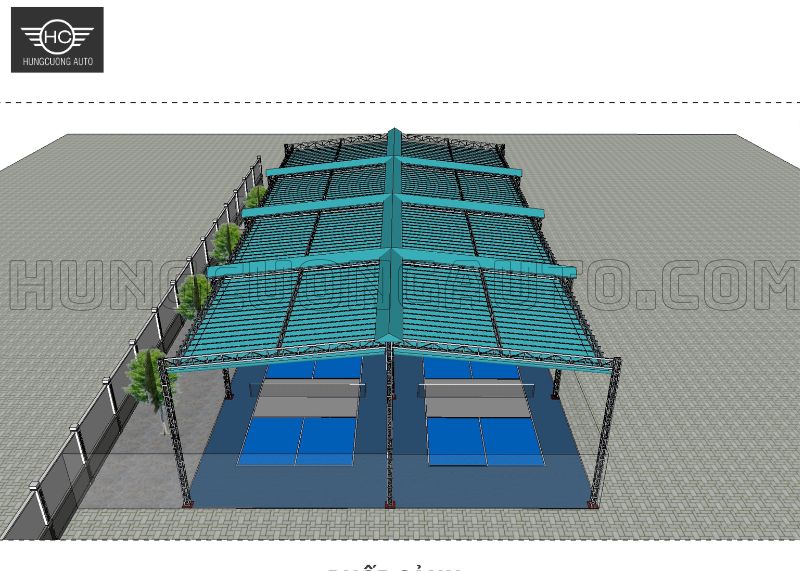

Bộ hình giúp hình dung phương án tổng thể; các kích thước và cấu tạo phải được đọc từ hồ sơ phát hành tương ứng.
Theo Luật Pickleball chính thức năm 2026 của USA Pickleball, phần vạch sân có kích thước 6,10 × 13,41 m. Tuy nhiên, người chơi còn cần vùng chạy và khoảng an toàn bên ngoài vạch. Tổng mặt bằng chơi tối thiểu được nêu là 9,14 × 18,29 m; với sân xây mới và sân giải, kích thước khuyến nghị là khoảng 10,36 × 19,50 m.
Vì vậy, không được lấy 6,10 × 13,41 m rồi chia đơn giản vào diện tích mái để kết luận “che được 3–4 sân”. Cần đặt đủ vạch sân, vùng chạy, lưới phân cách, lối đi, cột, khu chờ và vùng bảo vệ thiết bị. Với khổ 36,5 × 14,9 m, số sân chỉ có thể chốt sau khi có mặt bằng bố trí cụ thể.
| Phạm vi | Kích thước tham khảo | Ý nghĩa khi thiết kế mái |
|---|---|---|
| Vạch thi đấu | 6,10 × 13,41 m | Không bao gồm vùng chạy an toàn |
| Mặt bằng chơi tối thiểu | 9,14 × 18,29 m | Mốc kiểm tra sơ bộ, chưa gồm mọi hạng mục phụ trợ |
| Sân xây mới/thi đấu | 10,36 × 19,50 m | Không nên giảm chỉ để cố nhét thêm sân |
| Phương án mái bài này | 36,5 × 14,9 m | Phải đặt lên mặt bằng mới xác định được số sân |

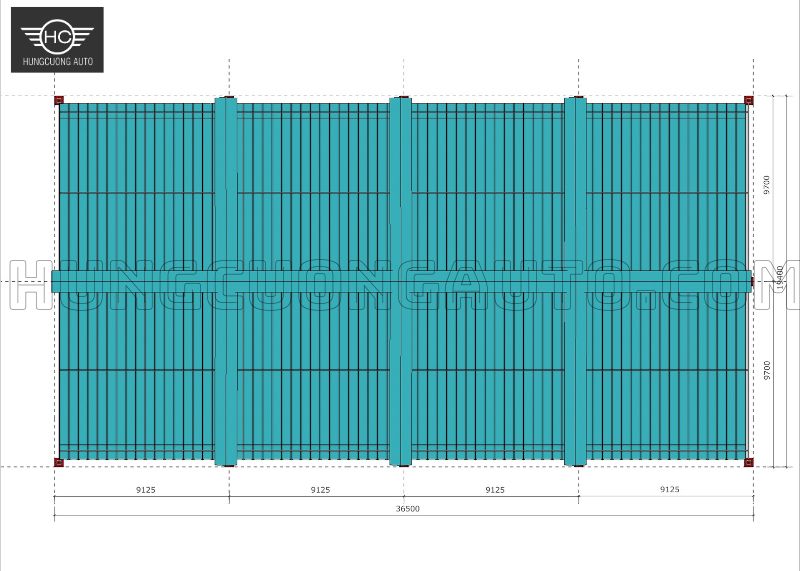

Mặt bằng mái cần được phối hợp với vùng chơi thực tế, lối đi và vị trí cột; không chỉ so sánh diện tích.

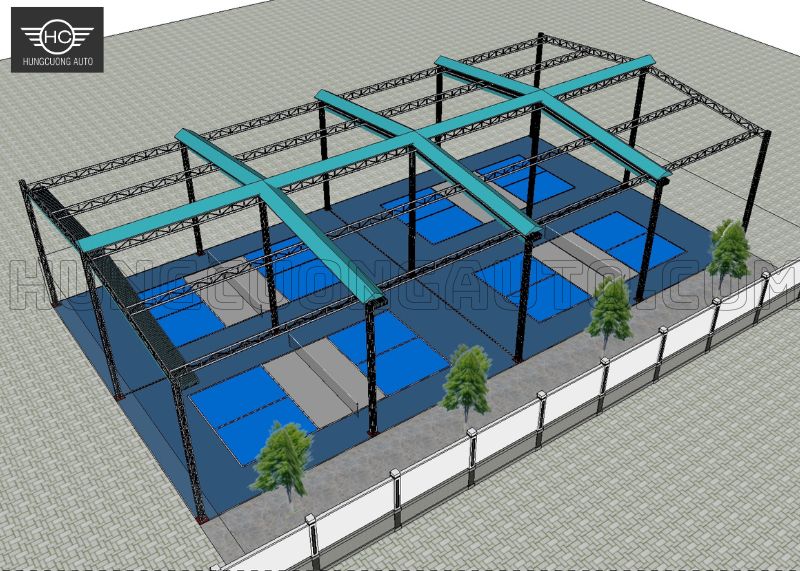

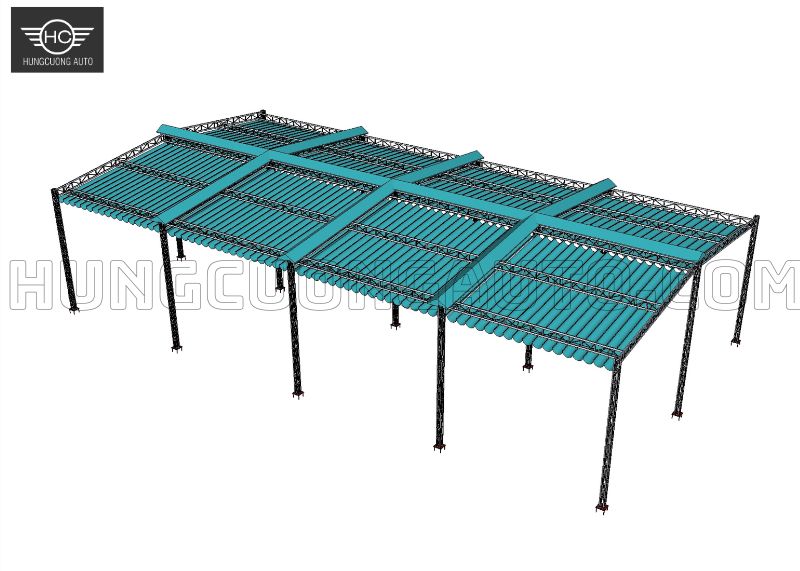

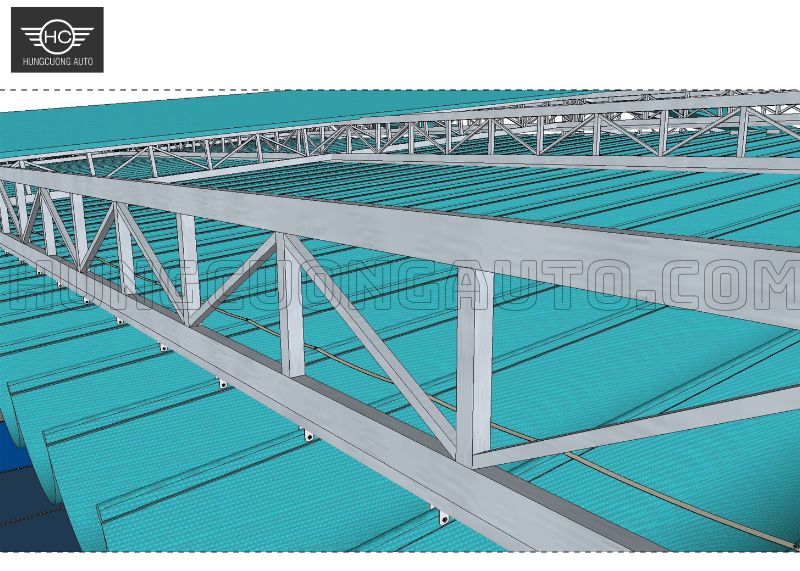

Trong hệ mái xếp lượn sóng, cột và kèo chính tạo khung chịu lực cố định. Phần bạt được chia thành các dải, liên kết với thanh xỏ bạt, bi treo hoặc cụm dẫn hướng, dây cữ và cơ cấu kéo. Khi vận hành, bạt mở ra thành các nếp và thu gọn về một hoặc nhiều phía tùy phương án.
Hệ này khác mái che di động khung giàn: ở mái khung giàn, cả khung thép và bạt cùng thay đổi vị trí trên bánh xe và ray. Việc xác định đúng loại mái quyết định cách tính kết cấu, phụ kiện, truyền động, bảo dưỡng và vận hành khi mưa gió.
| Cụm | Vai trò | Điểm cần chốt trong hồ sơ |
|---|---|---|
| Móng, cột, kèo | Chịu tải và tạo khoảng không chơi | Tải trọng, nhịp, cao độ, liên kết, lớp bảo vệ |
| Ray hoặc cáp dẫn hướng | Dẫn hướng phần bạt chuyển động, tùy cấu hình | Loại dẫn hướng, con lăn/bi treo, độ thẳng, tải và điểm đầu–cuối |
| Thanh xỏ bạt | Đỡ và tạo nếp bạt | Khoảng cách, liên kết, cọ xát và khả năng thay thế |
| Dây kéo/dây cữ | Truyền lực và giữ khoảng nếp | Sơ đồ đi dây, đầu neo, đường bảo trì |
| Motor/điều khiển | Đóng–mở khi phương án dùng điện | Tải, hành trình, bảo vệ, nút dừng và vận hành khi mất điện |
| Bạt | Che nắng mưa và tạo hình mái | Model, khối lượng, lớp phủ, đường hàn/may và chứng từ |

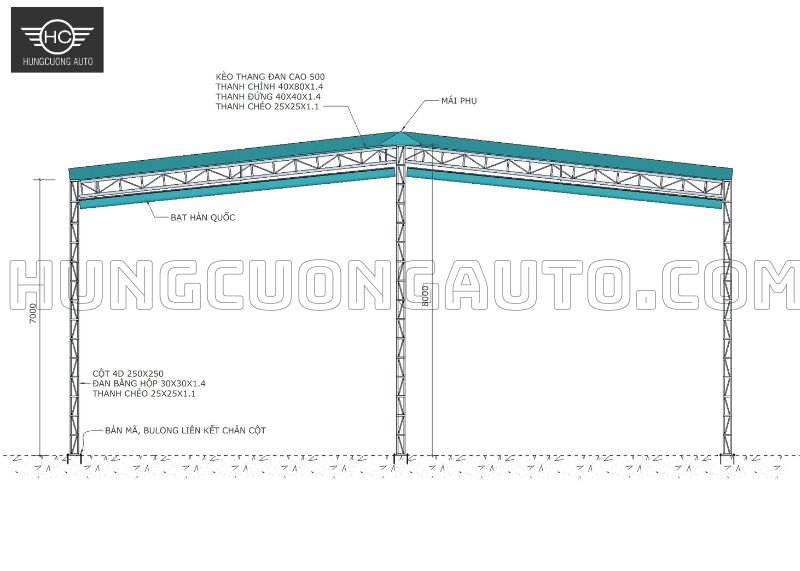

Hệ khung chính phải được thiết kế cùng chiều cao, khẩu độ, tải trọng bạt, đèn và điều kiện thi công tại sân.
Mái nhỏ, ít vận hành và chia thành nhiều khoang độc lập có thể phù hợp với kéo tay nếu lực kéo và vị trí thao tác an toàn. Mái diện tích lớn, đóng–mở thường xuyên hoặc yêu cầu vận hành theo khu vực có thể cần motor. Không chọn motor chỉ theo diện tích; phải kiểm tra khối lượng phần chuyển động, ma sát, số khoang, hành trình, cách đồng bộ và phương án dừng khẩn cấp.
Không có một con số duy nhất phù hợp cho mọi mái. Luật Pickleball 2026 xác định kích thước sân và coi trần, tường, đèn cùng các vật thể phía trên là vật thể có thể ảnh hưởng đến trận đấu, nhưng không quy định một “chiều cao mái tiêu chuẩn” chung cho mọi công trình.
Một đề xuất bổ sung chiều cao tối thiểu vào luật đã không được USA Pickleball thông qua. Trong phản hồi, hội đồng nhắc lại rằng tài liệu xây dựng sân có khuyến nghị khoảng 19 ft, tương đương 5,8 m. Vì vậy đây chỉ là mốc tham khảo thiết kế, không phải điều luật hoặc chiều cao bắt buộc để tự động đặt cột. Một trung tâm pickleball thi đấu do Sở Thể thao Nam Kinh giới thiệu sử dụng không gian thông thủy không cột 10 m; đó là ví dụ dự án thực tế, không phải quy định chung.
Điểm phải đo là chiều cao thông thủy thấp nhất từ mặt sân hoàn thiện đến đáy kèo, đèn, máng, cáp hoặc thiết bị thấp nhất. Chiều cao đỉnh mái không phản ánh trực tiếp không gian đánh bóng.
Khi kiểm tra chiều cao, lấy phần tử thấp nhất dưới mái làm mốc; không chỉ nhìn chiều cao đỉnh mái.
Mái bạt giúp giảm nắng trực tiếp và lượng mưa rơi thẳng xuống sân khi bạt được mở đúng trạng thái. Khi thu bạt, sân nhận lại ánh sáng và thông gió tự nhiên. Đây là ưu điểm vận hành rõ nhất so với mái cố định.
Tuy nhiên, mái hở bên không thể cam kết sân luôn khô trong mọi trận mưa. Mưa xiên, nước hắt qua biên, nước tràn từ máng hoặc nước mặt sân chảy ngược vẫn có thể làm ướt vùng chơi. Mái cũng không được mặc định “chịu gió cấp bao nhiêu” chỉ dựa trên kích thước cột hoặc loại bạt. Khả năng chịu gió phải gắn với địa điểm, hình học, trạng thái mở/thu, liên kết, móng và hồ sơ tính toán.
NGUYÊN TẮC VẬN HÀNH KHI THỜI TIẾT XẤU
Không tự đặt một ngưỡng gió chung cho mọi mái. Chủ đầu tư cần nhận hướng dẫn bằng văn bản về trạng thái bạt khi có gió, cách khóa/neo, người được vận hành, tình huống phải dừng và cách xử lý khi mất điện.
Khả năng che phủ phải được đánh giá cùng biên mái, hướng mưa, trạng thái bạt và cách thoát nước.
Với diện tích chiếu bằng khoảng 543,85 m², lượng nước thu trên mái có thể lớn trong mưa mạnh. Không nên chọn máng và ống thoát theo kinh nghiệm của một mái nhỏ. Phương án phải xét diện tích thu nước hiệu quả, cường độ mưa tại địa điểm, độ dốc, số điểm thu, chiều dài máng, đường kính ống, vị trí xả và khả năng thoát của hạ tầng bên dưới.
Đối với mái bạt xếp lượn sóng, hình dạng nếp bạt thay đổi khi mở–thu. Cần kiểm tra nước đi theo hướng nào khi bạt mở hoàn toàn, có túi võng hay không, mép bạt có xả đúng vào máng không và nước có chảy qua lối đi hoặc chân cột không. Kết cấu màng cần tránh vùng tích nước do hình học hoặc biến dạng; không thể khắc phục lâu dài chỉ bằng cách chọc lỗ thoát trên bạt.
| Vị trí | Nội dung kiểm tra | Dấu hiệu chưa đạt |
|---|---|---|
| Bề mặt bạt | Độ căng, hướng dốc và vùng võng giữa các thanh xỏ bạt | Túi nước, nếp bạt biến dạng, nước lưu lâu |
| Mép bạt | Nước có vào đúng máng hay bắn qua mép | Nước tạt vào sân hoặc chảy xuống cột |
| Máng thu | Độ dốc, mối nối, rác, điểm tràn và cửa vệ sinh | Tràn cục bộ, rò mối nối, đọng cặn |
| Ống thoát | Số lượng, tiết diện, vị trí và đầu xả | Thoát chậm, rung ống, xả nước lên mặt sân |
| Nền quanh sân | Hướng dốc, rãnh và cao độ chân cột | Nước chảy ngược, ngập chân cột hoặc lối đi |
Máng, ống và điểm xả phải tạo thành một tuyến thoát hoàn chỉnh; không dừng ở việc tạo dốc trên mái.
Bạt PVC không nên được chọn chỉ bằng tên “bạt Hàn Quốc”. Nhà sản xuất Myungsung công bố nhiều dòng bạt PVC với dải khối lượng và tính năng khác nhau; khả năng chống cháy cũng là tùy chọn theo model chứ không mặc nhiên có trên mọi cuộn. Báo giá cần ghi rõ nhãn hiệu, model, khối lượng hoặc độ dày, màu, lớp phủ, yêu cầu chống cháy nếu có và chứng từ của đúng lô hàng.
Với mái xếp, bạt không chỉ chịu nắng mưa mà còn lặp lại chu kỳ gấp–mở, ma sát tại thanh xỏ bạt, dây cữ và mép liên kết. Vì vậy tuổi thọ thực tế phụ thuộc model bạt, cách gia công, độ căng, số lần vận hành, nước đọng, môi trường và bảo dưỡng; không nên cam kết một số năm chung nếu chưa có điều kiện bảo hành cụ thể.
| Hiện trạng | Hướng đánh giá | Phạm vi xử lý |
|---|---|---|
| Bạt bạc màu nhưng còn nguyên | Kiểm tra lớp phủ, độ giòn, đường hàn và khả năng chống nước | Chưa kết luận thay chỉ từ màu sắc |
| Rách hoặc nứt cục bộ | Xác định nguyên nhân: cạnh sắc, cọ xát, lão hóa hay nước đọng | Vá đúng vật liệu hoặc thay khoang bạt nếu phù hợp |
| Bong đường hàn/may | Kiểm tra toàn bộ đường liên kết cùng tuổi | Gia công lại hoặc thay bạt theo mức hư hỏng |
| Đọng nước lặp lại | Kiểm tra hình học, thanh xỏ bạt, độ căng và thoát nước | Không chỉ thay bạt nếu nguyên nhân nằm ở hệ đỡ |
| Kéo nặng hoặc bạt xô lệch | Kiểm tra ray hoặc cáp dẫn hướng, con lăn/bi treo, dây cữ, puly và motor theo cấu hình | Sửa đồng bộ cơ khí trước khi lắp bạt mới |
Khi kiểm tra bạt, cần xem cả bề mặt, nếp gấp, mép liên kết và vị trí tiếp xúc với thanh xỏ bạt.
Tham khảo thêm cách lựa chọn bạt mái xếp và dịch vụ thay bạt mái kéo.
Giá trên thị trường chênh lệch lớn vì nhiều báo giá chỉ gồm bạt và bộ kéo, trong khi báo giá khác gồm cả móng, cột, kèo, máng thoát nước, motor, điện, thiết bị nâng và hoàn thiện. So sánh một đơn giá/m² mà không đối chiếu phạm vi rất dễ chọn sai phương án.
Có thể xem bảng giá mái xếp lượn sóng để tham khảo cách tách phạm vi chi phí. Giá của phương án sân pickleball vẫn phải xác nhận theo khảo sát, cấu hình và địa điểm cụ thể.
Diện tích 543,85 m² là diện tích hình chữ nhật theo kích thước gọi tên. Diện tích bạt thực tế có thể khác do độ dốc, nếp gấp, chồng mép, chia khoang và cấu tạo liên kết. Diện tích tính tiền phải được ghi rõ trong báo giá và hợp đồng.
| Nhóm chi phí | Dữ liệu quyết định | Cần ghi rõ trong báo giá |
|---|---|---|
| Khảo sát/thiết kế | Hiện trạng, số sân, tải trọng, chiều cao, bản vẽ | Phạm vi hồ sơ và số lần hiệu chỉnh |
| Móng và kết cấu thép | Khẩu độ, cao độ, gió, nền, nhịp và lớp bảo vệ | Khối lượng, vật liệu, sơn/mạ và phạm vi móng |
| Bạt | Model, khối lượng/độ dày, màu và gia công | Diện tích, quy cách, chứng từ và bảo hành |
| Phụ kiện vận hành | Số khoang, loại dẫn hướng, con lăn/bi treo, dây và puly | Danh mục, số lượng và xuất xứ |
| Kéo tay/motor | Tải chuyển động, tần suất, hành trình và điều khiển | Thiết bị, tủ điện, dây dẫn, bảo vệ và chạy thử |
| Thoát nước/điện/đèn | Mưa, cao độ xả, yêu cầu chiếu sáng | Máng, ống, điểm đấu nối và thiết bị điện |
| Thi công | Mặt bằng, chiều cao, xe cẩu, bảo vệ mặt sân, vận chuyển | Biện pháp, tiến độ, hoàn trả và điều kiện phát sinh |
MUỐN NHẬN BÁO GIÁ CÓ THỂ SO SÁNH?
Hãy gửi cùng một bộ dữ liệu cho các đơn vị: kích thước, số sân, chiều cao, loại bạt, kéo tay/motor, có hay không có móng–khung–máng–điện, địa điểm và thời gian thi công. Yêu cầu mỗi báo giá tách phạm vi, vật liệu và bảo hành.
Chi phí phải được bóc theo cấu hình thực tế; một ảnh tổng thể không đủ để so sánh đơn giá.
Quy trình tốt phải kiểm soát cả công năng chơi thể thao và hệ mái. Không nên dựng khung trước rồi mới tìm cách đặt sân, đèn và thoát nước vào phần không gian còn lại.
| Bước | Nội dung chính | Đầu ra cần có |
|---|---|---|
| 1. Nhận dữ liệu | Kích thước khu đất, số sân, ảnh/video, địa điểm, nhu cầu vận hành | Phiếu yêu cầu và phạm vi sơ bộ |
| 2. Khảo sát | Cao độ, nền/móng, vật cản, điện, thoát nước, đường thi công | Biên bản đo, ảnh và mặt bằng hiện trạng |
| 3. Bố trí công năng | Vạch sân, vùng chơi, lối đi, cột, đèn, khu chờ | Mặt bằng được chủ đầu tư xác nhận |
| 4. Thiết kế mái | Kết cấu, bạt, thanh xỏ bạt, dẫn hướng, kéo/motor, máng–ống | Bản vẽ và thuyết minh theo phạm vi |
| 5. Chốt mẫu/báo giá | Vật liệu, màu, thiết bị, tiến độ, bảo hành và phát sinh | Bảng vật tư và hợp đồng rõ phạm vi |
| 6. Gia công/lắp dựng | Kiểm soát vật liệu, mối hàn, liên kết, cao độ và bảo vệ mặt sân | Nhật ký, ảnh và biên bản theo mốc |
| 7. Chạy thử/bàn giao | Mở–thu, điểm dừng, bạt, thoát nước, đèn, hướng dẫn vận hành | Checklist, video, hồ sơ thiết bị và biên bản |
Bản vẽ phải phối hợp công năng sân, hệ khung, bạt, vận hành và thoát nước trước khi gia công.
Video chính chủ của Hùng Cường Auto dưới đây trình bày quy trình thiết kế và lắp đặt một mái bạt xếp 7,5 × 8,5 m. Video được giữ để tham khảo cách triển khai, không phải bằng chứng rằng phương án 36,5 × 14,9 m trong bài dùng cùng cấu hình.
Không nên bàn giao bằng một câu “mái kéo được”. Cần kiểm tra có hệ thống và lưu bằng chứng phù hợp với hợp đồng, hồ sơ thiết kế và hướng dẫn thiết bị.
| Hạng mục | Nội dung kiểm tra | Bằng chứng nên lưu |
|---|---|---|
| Mặt bằng/chiều cao | Vùng chơi, lối đi, cột và khoảng thông thủy thấp nhất | Kết quả đo và bản vẽ hoàn công theo phạm vi |
| Khung/liên kết | Cột, kèo, giằng, mối hàn, bulông và lớp bảo vệ | Checklist vật liệu, ảnh chi tiết và biên bản |
| Bạt/phụ kiện | Bề mặt, đường nối, thanh xỏ bạt, bi treo, dây cữ và điểm neo | Ảnh toàn cảnh/chi tiết và thông tin vật liệu |
| Vận hành | Mở–thu toàn hành trình, lực kéo, độ đều, điểm dừng và nút dừng | Video toàn chu kỳ và biên bản chạy thử |
| Thoát nước | Bạt, máng, ống, điểm xả và nước mặt quanh sân | Ảnh thử nước/kết quả kiểm tra theo hồ sơ |
| Điện/chiếu sáng | Bảo vệ, dây dẫn, chói, vùng tối và khoảng cách với bạt | Sơ đồ, thông tin thiết bị và kết quả thử |
| Hướng dẫn sử dụng | Trạng thái khi có gió/mưa, khóa, dừng, mất điện và bảo dưỡng | Tài liệu bàn giao và xác nhận đào tạo |
Phối cảnh chỉ giúp kiểm tra phương án; hồ sơ bàn giao cần thêm kết quả đo, chạy thử, vật liệu và hướng dẫn vận hành.
Chưa thể kết luận chỉ từ kích thước mái. Phải đặt vạch sân 6,10 × 13,41 m cùng vùng chơi tối thiểu, lối đi, cột, lưới phân cách và khu phụ trợ lên mặt bằng. Không dùng phép chia diện tích để khẳng định 3 hoặc 4 sân.
Mức khoảng 5,8 m có thể dùng làm tham khảo sơ bộ từ tài liệu xây dựng sân của USA Pickleball, nhưng không phải chiều cao bắt buộc cho mọi mái. Cần đo đến phần tử thấp nhất và quyết định theo quỹ đạo bóng, đèn, kết cấu, gió, thoát nước cùng cấp độ sử dụng sân.
Mái bạt xếp phù hợp khi chủ sân cần thay đổi trạng thái che–thoáng. Mái cố định giảm thao tác vận hành nhưng tạo che phủ thường xuyên. Lựa chọn phải so sánh công năng, gió, chi phí, bảo dưỡng, chiếu sáng, mưa tạt và quy định áp dụng tại địa điểm.
Mái có thể giảm mưa rơi thẳng, nhưng sân còn chịu mưa xiên, nước tràn và nước mặt. Chỉ sử dụng khi mặt sân, ánh sáng, gió và toàn bộ điều kiện an toàn cho phép; không cam kết chơi trong mọi trận mưa.
Motor có thể giúp vận hành thuận tiện hơn, nhưng phải được chọn theo tải chuyển động, ma sát, số khoang, hành trình và tần suất sử dụng. Một motor mạnh hơn không khắc phục được hệ dẫn hướng lệch, con lăn/bi treo kẹt hoặc bạt lắp sai.
Có thể quy đổi về m² để tham khảo, nhưng hợp đồng nên tách rõ phạm vi trọn gói: thiết kế, móng, kết cấu, bạt, phụ kiện, motor/điện, thoát nước, thiết bị thi công, vận chuyển, thuế, bảo hành và các phần không bao gồm.
Chỉ thay bạt khi khung, hệ dẫn hướng, con lăn/bi treo, thanh xỏ bạt, dây cữ, puly và truyền động còn phù hợp sau kiểm tra. Nếu bạt hỏng do nước đọng, cạnh sắc, kẹt hoặc lệch hệ dẫn hướng, phải xử lý nguyên nhân trước.
Gửi chiều dài–rộng khu đất, số sân, ảnh/video bốn phía, chiều cao hoặc vật cản hiện có, vị trí cấp điện và thoát nước, nhu cầu kéo tay/motor, địa điểm cùng thời gian dự kiến thi công.
HÙNG CƯỜNG AUTO – MÁI CHE THIẾT KẾ THEO TỪNG MẶT BẰNG SÂN
Gửi kích thước, số sân, ảnh/video và địa điểm để kỹ thuật kiểm tra phạm vi che, chiều cao, kết cấu, bạt, vận hành và thoát nước trước khi báo giá.
Bài liên quan: dịch vụ thi công mái bạt xếp sân pickleball, mái xếp di động, cách chọn bạt mái xếp, vận hành mái khi mưa gió và phân biệt hai hệ mái di động.
Nguồn kỹ thuật tham khảo: Luật Pickleball 2026, hướng dẫn xây dựng sân của USA Pickleball, nhà sản xuất bạt Myungsung, quy trình kết cấu màng Thượng Hải và ví dụ trung tâm pickleball 10 m thông thủy tại Nam Kinh. Nguồn quốc tế dùng để đối chiếu nguyên tắc; hồ sơ dự án tại Việt Nam phải tuân thủ quy định và thiết kế áp dụng cho đúng công trình.
Biên soạn và kiểm tra nội dung: KTS Nguyễn Văn Hùng. Cập nhật ngày 01/08/2026.
Lưu ý: Không sao chép kích thước, cột, kèo, bạt, motor hoặc cấu tạo của phương án 36,5 × 14,9 m để thi công cho mặt bằng khác. Mỗi công trình cần khảo sát, tính toán và phát hành hồ sơ riêng.
