Thi công mái bạt xếp 392,7 m² tại AEON Mall Hải Phòng

Dự án mái bạt xếp 392,7 m² tại khu vực AEON Mall Hải Phòng là một hồ sơ thi công thực tế của hệ mái xếp lượn sóng vận hành bằng tay quay. Hệ mái được bố trí theo từng dãy tại khu vực đỗ xe, giúp tạo vùng che khi cần và có thể thu gọn để trả lại khoảng không thoáng.

Theo hồ sơ nghiệm thu của dự án, khối lượng hoàn thành gồm 392,7 m² bộ phụ kiện và bạt mái xếp, cùng 79,4 m bạt úp nóc. Vật tư chính được ghi nhận gồm bạt Hàn Quốc Myung-Sung dày 0,62 mm, ray U4 dày 1,4 mm, puly chỉnh hướng, bi kẹp chống gió, cáp inox và tay quay.

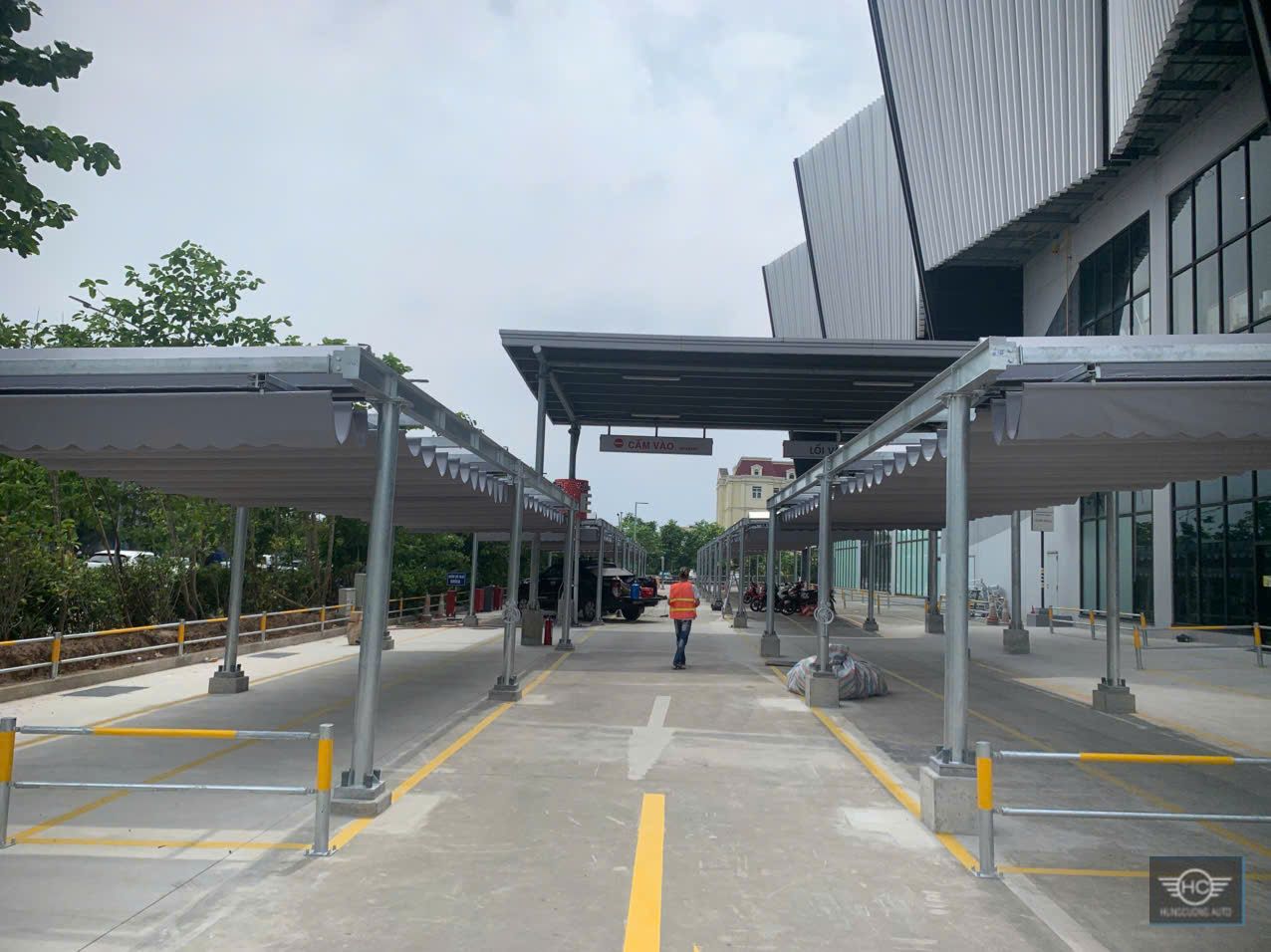

Toàn cảnh các dãy mái bạt xếp được bố trí theo tuyến đỗ xe tại khu vực công trình ở Hải Phòng.

Video minh họa quá trình và hiện trạng hệ mái bạt xếp tại khu vực dự án.

Tổng quan dự án mái bạt xếp tại Hải Phòng

Nguồn dữ liệu của bài gồm hồ sơ nghiệm thu, hồ sơ hợp đồng và ảnh thi công nội bộ. Các thông số trên không thay thế khảo sát, thiết kế hoặc báo giá cho công trình mới.

Bài toán tại khu vực đỗ xe

Ảnh hiện trường cho thấy khu vực cần che gồm nhiều dãy đỗ xe nằm dọc theo tuyến giao thông nội bộ. Vì đây là không gian khai thác thường xuyên, giải pháp mái cần tạo được vùng che nhưng vẫn giữ lối đi, khoảng cao sử dụng và khả năng tiếp cận các vị trí đỗ xe.

Thay vì biến toàn bộ khu vực thành một mái cố định, hệ bạt xếp được chia theo từng dãy. Khi trải bạt, các nếp bạt tạo thành lớp che liên tục. Khi thu bạt, phần màng được gom lại theo ray, giúp không gian phía dưới thông thoáng hơn.

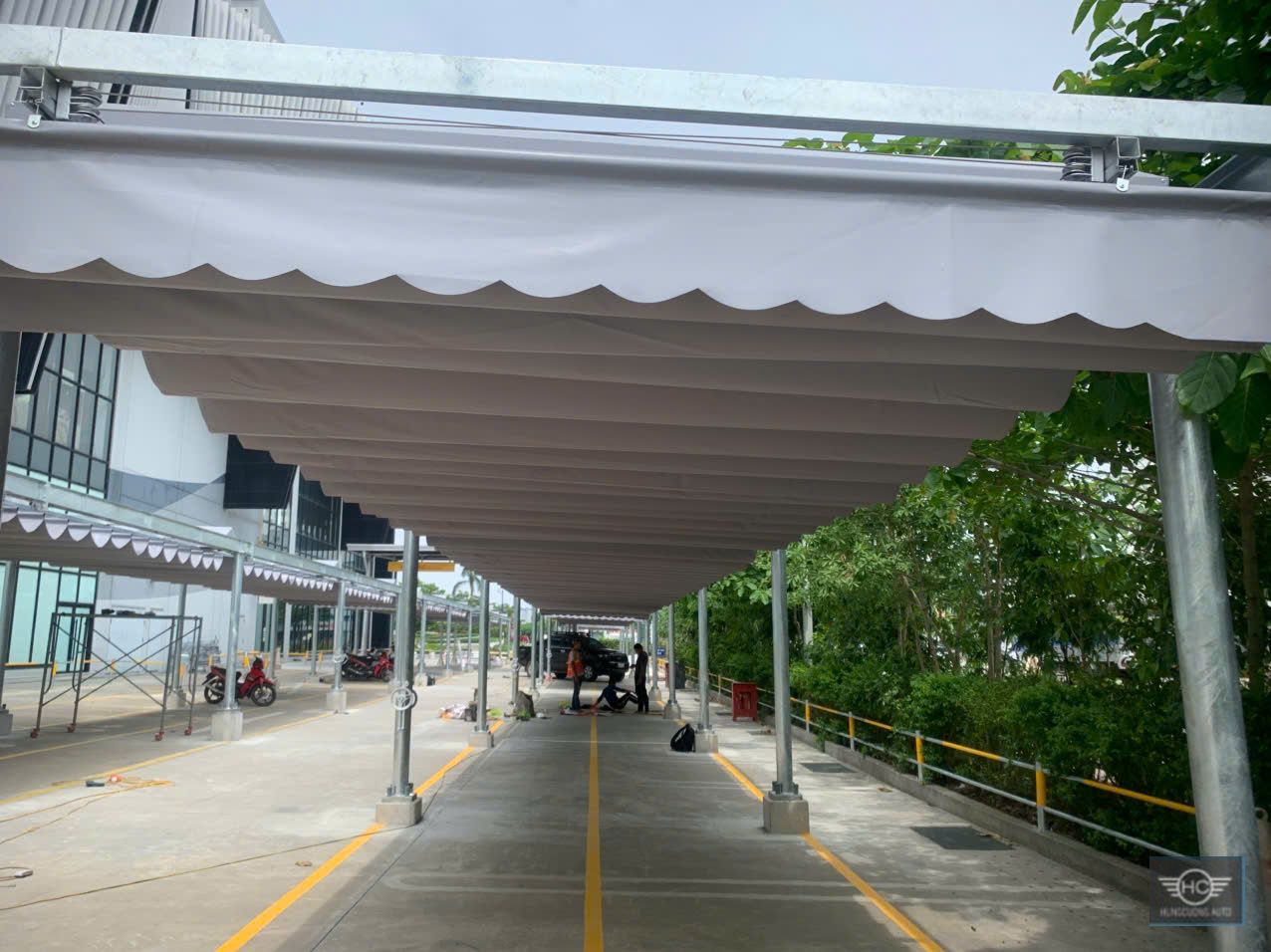

Góc nhìn dọc một dãy mái cho thấy các nếp bạt được phân bố đều theo tuyến ray.

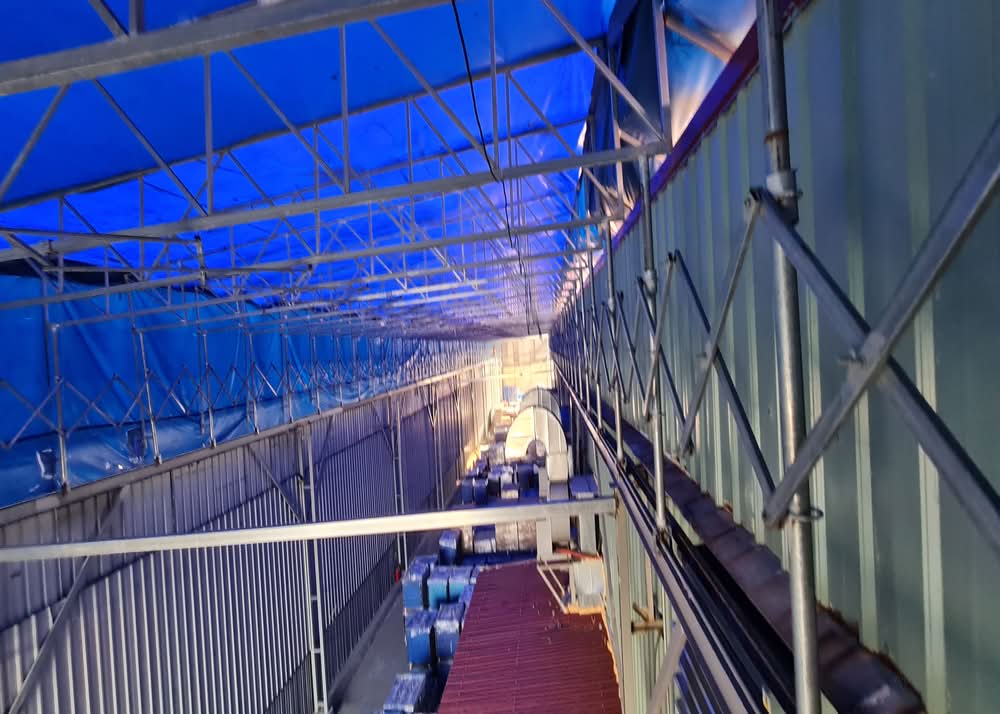

Đây là điểm khác biệt quan trọng giữa mái xếp di động lượn sóng và hệ mái che di động khung giàn: phần bạt của hệ lượn sóng di chuyển theo các cụm treo trên ray, trong khi hệ khung giàn là một nhóm giải pháp khác về cấu tạo và cách vận hành.

Phạm vi cung cấp và lắp đặt được xác nhận trong hồ sơ

Để bài case phản ánh đúng năng lực thực tế, phạm vi công việc chỉ được mô tả theo phần có tài liệu xác nhận. Hồ sơ dự án ghi nhận các công việc và vật tư chính gồm:

• Cung cấp bộ phụ kiện mái bạt xếp cho khối lượng nghiệm thu 392,7 m².
• May ép bạt Hàn Quốc Myung-Sung dày 0,62 mm theo mẫu đã duyệt.
• Cung cấp ray dẫn hướng U4 dày 1,4 mm.
• Lắp puly chỉnh hướng, bi kẹp chống gió, cáp inox và tay quay.
• Vận chuyển, lắp dựng và căn chỉnh hệ mái tại công trình.
• Gia công, lắp dựng 79,4 m bạt úp nóc theo cấu tạo dự án.

Bài viết không tự nhận thêm phạm vi thiết kế, sản xuất toàn bộ kết cấu chính hoặc các hạng mục ngoài phần hồ sơ đã xác nhận. Đây cũng là nguyên tắc Hùng Cường Auto áp dụng khi công bố dự án thực tế: chỉ mô tả điều có thể truy xuất, không bổ sung chi tiết để làm bài “đẹp hơn” nhưng sai bản chất.

Cấu tạo chính của hệ mái xếp kéo tay

Khách hàng cần mua hoặc bóc tách vật tư có thể tham khảo trang phụ kiện mái bạt xếp. Số lượng ray, bi, puly và chiều dài cáp vẫn phải tính theo kích thước, số dãy mái và hành trình thực tế.

Gia công, lắp dựng và nghiệm thu

Hồ sơ dự án thể hiện hai mốc chính: nghiệm thu công việc gia công bạt và phụ kiện ngày 20/05/2025, sau đó nghiệm thu hoàn thành đưa vào sử dụng ngày 27/05/2025. Ảnh thi công cho thấy quá trình được triển khai theo từng cụm, từ gia công thanh xếp, lắp bi và phụ kiện đến lắp đặt lên hệ ray tại hiện trường.

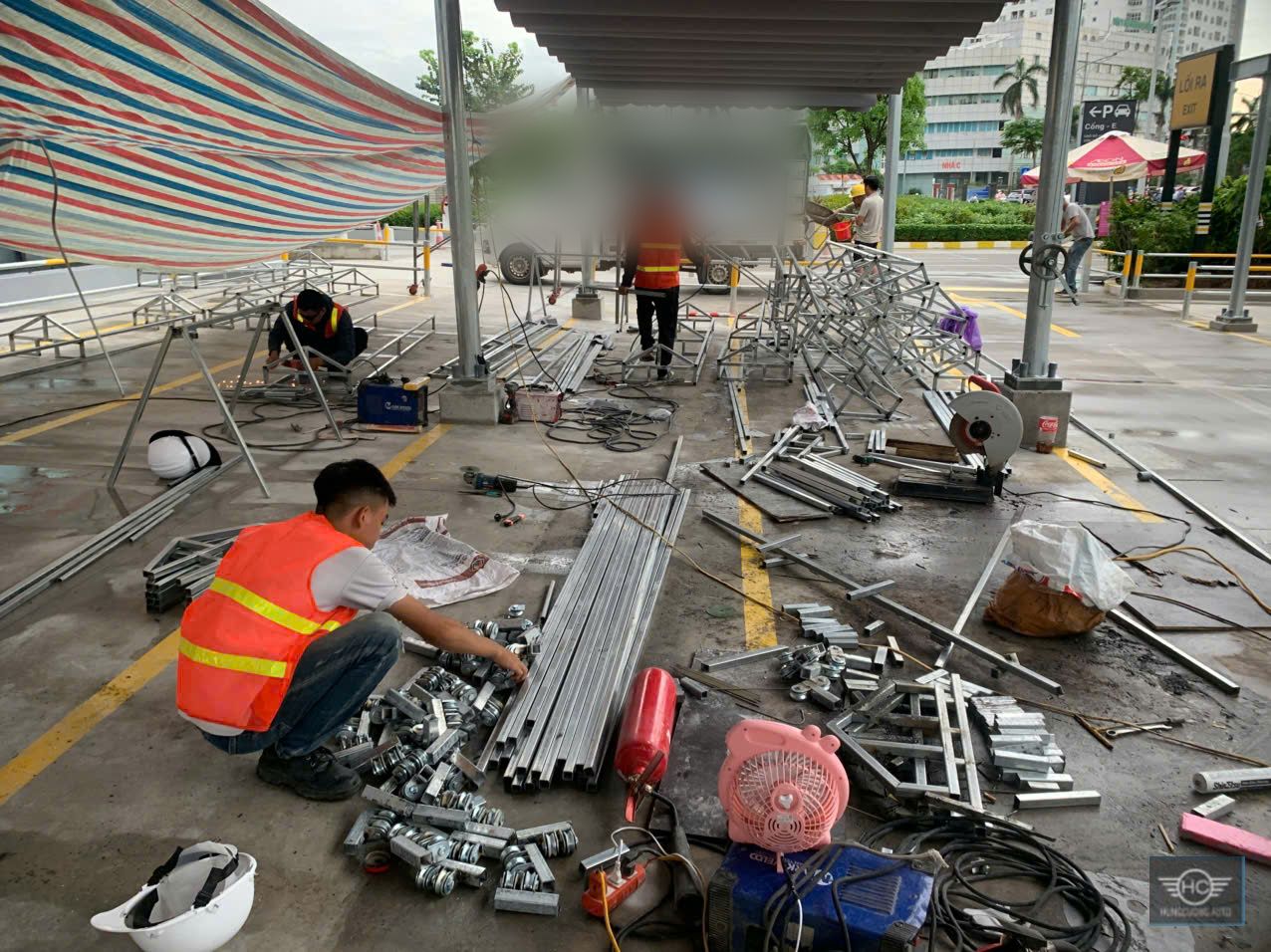

Các cụm thanh xếp, bi và phụ kiện được phân loại, lắp ráp theo từng dãy mái trước khi hoàn thiện.

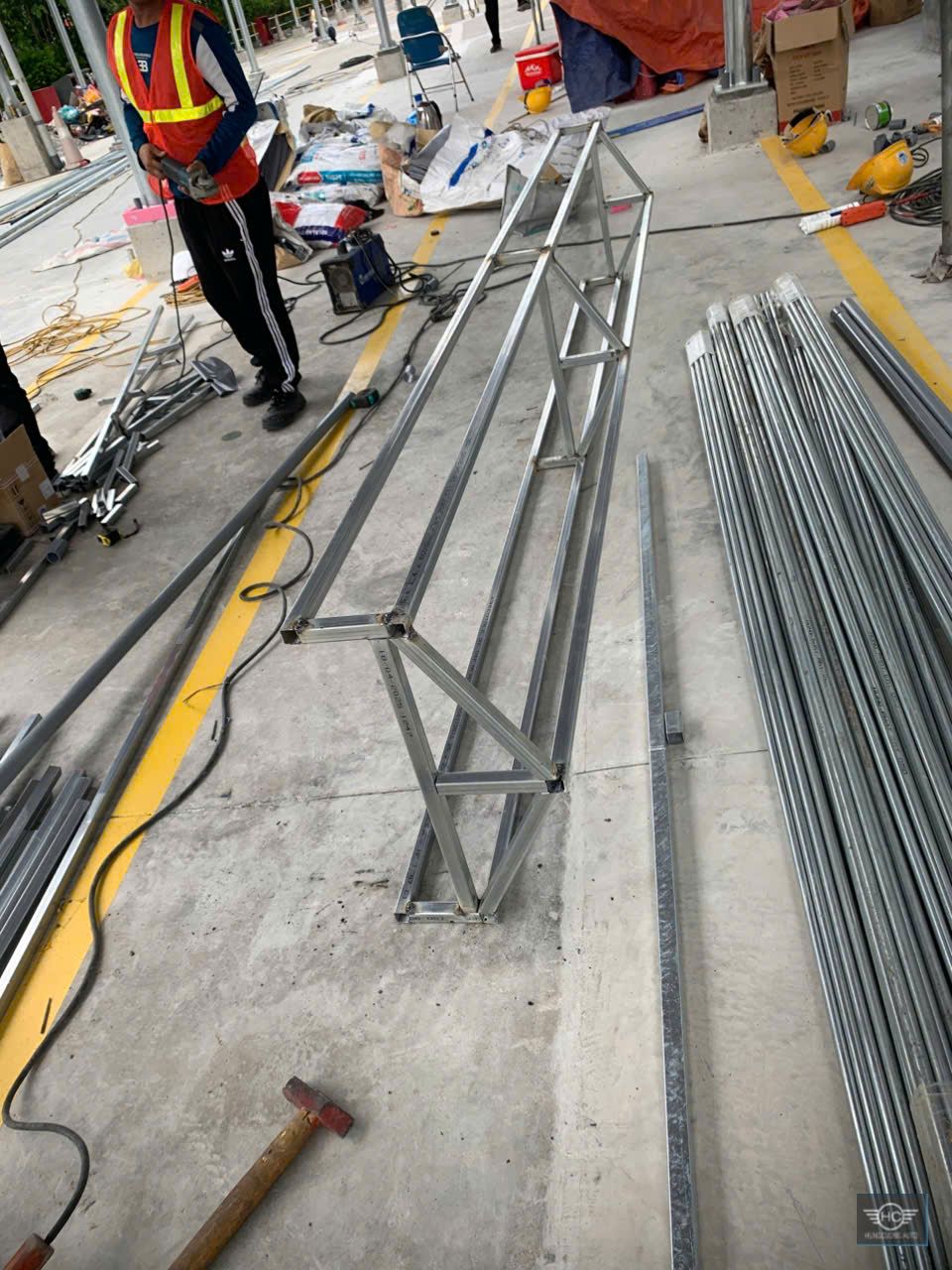

Chi tiết cụm thanh xếp trong quá trình gia công và lắp ráp.

Trình tự kỹ thuật cần được kiểm soát theo logic sau:

1. Đối chiếu kích thước và vị trí từng dãy mái với hiện trạng.
2. May ép bạt, chuẩn bị thanh xếp và bộ phụ kiện theo mẫu được duyệt.
3. Lắp cụm bi, puly và các chi tiết dẫn hướng.
4. Lắp ray, đi cáp inox và bố trí tay quay theo phương án vận hành.
5. Treo bạt, căn chỉnh khoảng nếp và kiểm tra hành trình thu – trải.
6. Kiểm tra liên kết, vùng tiếp giáp, bạt úp nóc và khả năng vận hành trước nghiệm thu.

Trình tự trên mô tả logic thể hiện qua hồ sơ và ảnh thực tế, không phải bản hướng dẫn thi công áp dụng chung. Người tự lắp cần có bản vẽ, kích thước và phương án an toàn phù hợp; không nên chỉ dựa vào ảnh của dự án này để sao chép cấu tạo.

Cơ cấu tay quay và cáp inox

Hệ mái trong dự án sử dụng tay quay có chỉ dẫn “Mở” và “Đóng”. Khi người dùng quay tay, lực được truyền qua cáp inox và các puly để kéo cụm bạt di chuyển dọc theo ray. Đây là cơ cấu thủ công, phù hợp với phương án đã lựa chọn cho công trình này.

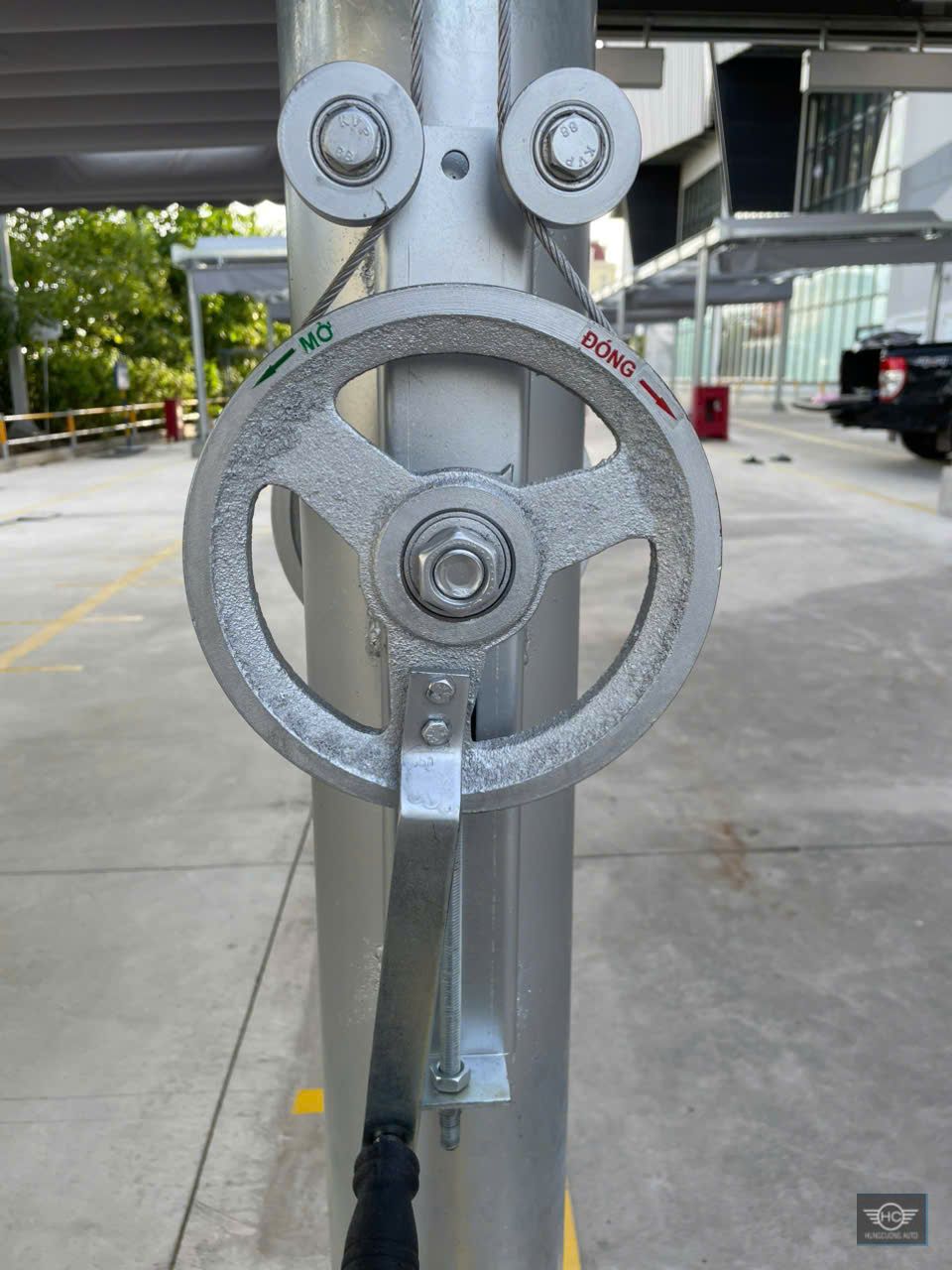

Tay quay, cáp inox và puly là cụm truyền động chính của hệ mái trong dự án.

Trước khi vận hành, người sử dụng cần quan sát toàn bộ hành trình, bảo đảm không có người, phương tiện hoặc vật cản nằm trong vùng chuyển động. Nếu tay quay nặng bất thường, cáp lệch, bạt dồn không đều hoặc cụm treo bị kẹt, nên dừng thao tác để kiểm tra thay vì tiếp tục dùng lực.

Với công trình mới, lựa chọn kéo tay hay motor cần dựa trên diện tích, số lần vận hành, vị trí người sử dụng, nguồn điện và cấu hình cơ khí. Không nên gắn motor theo cảm tính vào một hệ chưa được kiểm tra tải và hành trình.

Các điểm kỹ thuật cần kiểm soát

1. Đường ray và cụm chuyển động phải thẳng, đồng bộ

Ray bị lệch hoặc các cụm treo không đồng mức có thể làm nếp bạt dồn không đều và tăng lực tại tay quay. Sau lắp đặt cần chạy thử toàn hành trình, quan sát từng điểm chuyển động thay vì chỉ kiểm tra trạng thái đóng hoàn toàn.

2. Tuyến cáp cần hạn chế cọ xát và chồng cáp

Cáp inox phải đi đúng qua puly, không cọ vào cạnh sắc và không bị chồng vòng tại cụm truyền động. Đây là một trong những vị trí cần kiểm tra định kỳ vì cáp trực tiếp truyền lực đóng mở.

3. Liên kết phải được kiểm tra theo hiện trạng thực tế

Bản mã, bulông, mối hàn và vị trí neo giữ cần phù hợp với kết cấu tiếp nhận. Ảnh chi tiết có thể dùng để chứng minh quá trình thực hiện, nhưng không đủ để suy ra kích thước, tải trọng hoặc khả năng chịu lực cho một công trình khác.

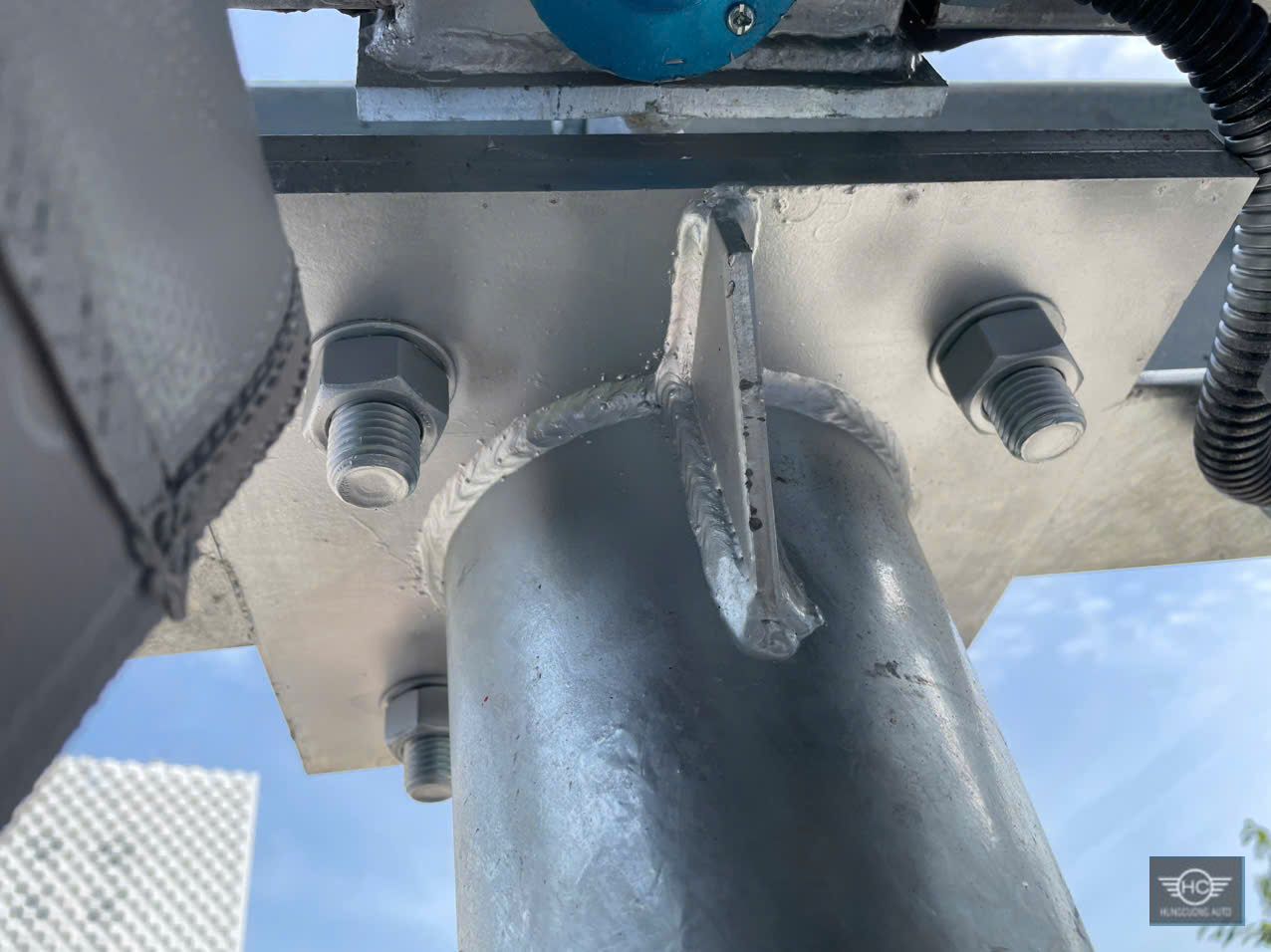

Chi tiết liên kết tại công trình; thông số cấu tạo không được sao chép sang dự án khác khi chưa tính toán.

4. Bi kẹp là chi tiết dẫn hướng, không phải cam kết “chịu bão”

Hồ sơ có ghi bi kẹp chống gió, nhưng tên gọi này không thay thế số liệu thiết kế gió hoặc kiểm định. Khi có gió mạnh, việc sử dụng mái cần tuân theo hướng dẫn vận hành và điều kiện thiết kế riêng của từng công trình.

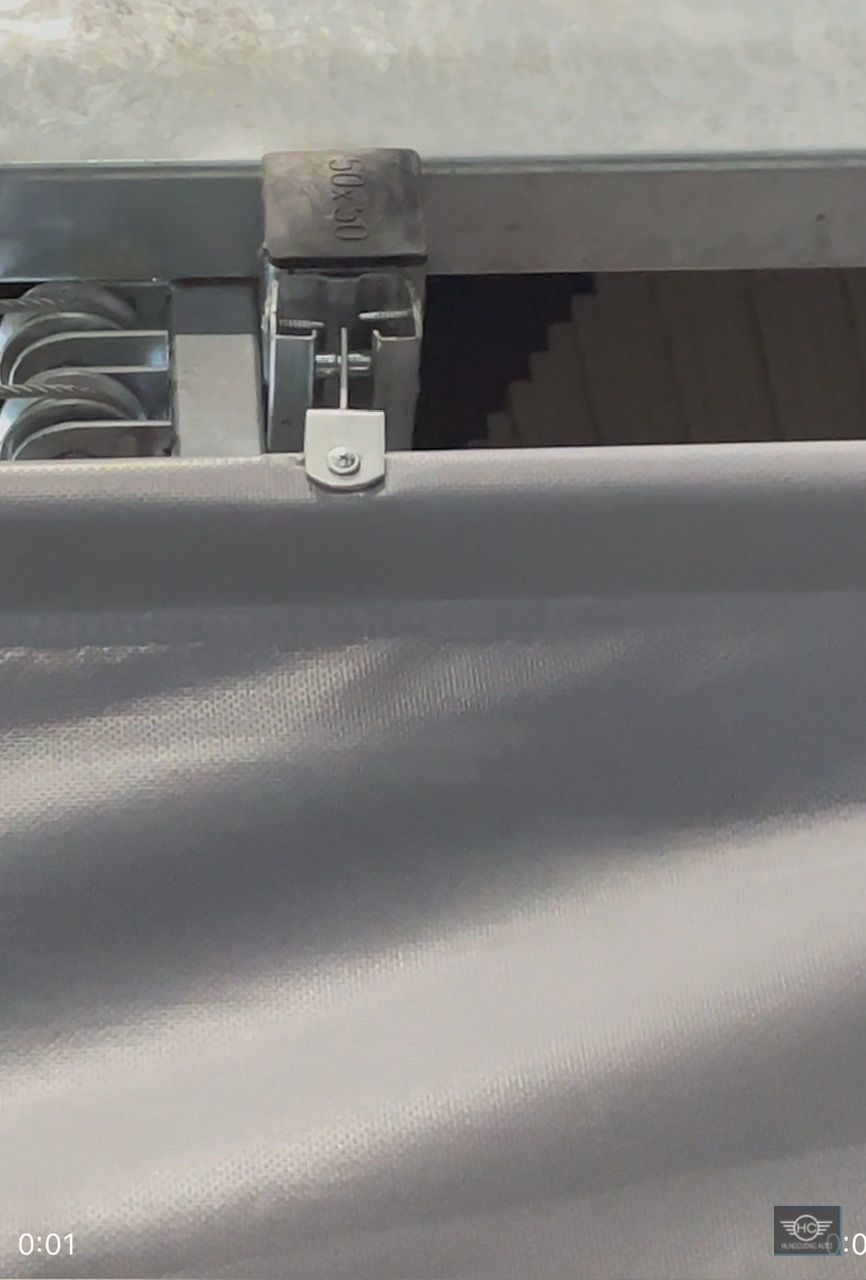

Cụm bi kẹp hỗ trợ dẫn hướng và giữ cụm chuyển động theo tuyến ray.

5. Bạt úp nóc và thoát nước phải được xem cùng một hệ

Bạt úp nóc giúp xử lý vùng tiếp giáp phía trên, nhưng hiệu quả che mưa còn phụ thuộc độ dốc, mép bạt, hướng thoát và hiện trạng xung quanh. Không nên chỉ tăng chiều rộng bạt úp nóc mà bỏ qua tuyến nước thực tế.

Kết quả hoàn thành và giới hạn của bằng chứng

Biên bản nghiệm thu ngày 27/05/2025 ghi nhận hệ mái đã được lắp đặt theo thiết kế, chủng loại và mẫu đã duyệt; đáp ứng yêu cầu kỹ thuật, thẩm mỹ và an toàn sử dụng trong phạm vi nghiệm thu của dự án. Ảnh hoàn thiện cho thấy các dãy bạt được bố trí liên tục, nếp bạt tương đối đồng đều và cơ cấu tay quay được đặt tại vị trí dễ nhận biết.

Bài case không công bố kết quả thử tải, cấp gió, tuổi thọ thực tế hoặc dữ liệu vận hành dài hạn vì hồ sơ nguồn hiện có không đủ để xác nhận các nội dung đó. Đây là giới hạn cần nêu rõ để người đọc không hiểu nhầm một công trình thực tế thành chứng nhận chung cho mọi hệ mái xếp.

Khi nào nên dùng giải pháp mái xếp tương tự?

Hệ mái xếp lượn sóng kéo tay có thể được xem xét cho bãi xe, lối đi, sân dịch vụ, khu tập kết hoặc một phần không gian nhà xưởng khi người sử dụng cần vùng che linh hoạt và tần suất đóng mở phù hợp với cơ cấu thủ công.

Trước khi chọn cấu hình, cần kiểm tra tối thiểu:

• Chiều rộng, chiều dài, số dãy và chiều cao sử dụng.
• Kết cấu hiện trạng có thể tiếp nhận ray và các điểm liên kết hay không.
• Hướng mưa, độ dốc, bạt úp nóc và phương án thoát nước.
• Khoảng hành trình thu bạt và vị trí đặt tay quay.
• Tần suất vận hành để quyết định kéo tay hay cần nghiên cứu motor.
• Điều kiện gió, môi trường và yêu cầu bảo trì tại địa điểm cụ thể.

Chi phí không nên lấy trực tiếp từ hợp đồng cũ. Trang báo giá mái xếp di động chỉ cung cấp định hướng tham khảo; giá thực tế cần được xác nhận theo kích thước, vật liệu, số dãy, vận chuyển và điều kiện lắp đặt tại thời điểm báo giá.

Câu hỏi thường gặp

Biên tập kỹ thuật: Hùng Cường Auto. Bài được xây dựng từ hồ sơ và ảnh thực tế của dự án; không công khai dữ liệu cá nhân, giá trị hợp đồng hoặc thông tin thanh toán.
