Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

Bạn đang muốn tạo điểm nhấn cho nhà hàng kinh doanh nhà mình nhưng chưa biết lựa chọn mái bạt xếp nhà hàng của mình như thế nào cho phù hợp? Hay bạn là thợ muốn tìm đơn vị thiết kế bản vẽ mái xếp lượn sóng để tạo sự chuyên nghiệp? Không phải để các bạn phải đợi lâu, Hungcuongauto xin giới thiệu tới bạn đọc bộ bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninhdo chính các kỹ sư của chúng tôi lên ý tưởng thiết kế. Mời các bạn cùng tham khảo ngay bài viết này nhé!

1. Thông số kỹ thuật bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh.

Dự án là một nhà hàng hải sản tại Thuận Thành, Bắc Ninh. Gồm 2 mái dưới tầng trệt và mái trên tầng thượng. Mái tại tầng trệt có kích thước 8.5mx7.5m, mái trên tầng thượng có kích thước là 8.5m x 10m.

- Hệ móng mái bạt xếp nhà hàng Rohome Bắc Ninh:Do hiện trạng có sẵn hệ khung thép chữ I nên toàn bộ mái không dùng móng mà hệ cột sẽ được liên kết với khung hiện trạng.

- Hệ kết cấu cột:

Hai mái có khẩu độ không quá lớn nên chúng tôi lựa chọn sử dụng cột bằng hộp sắt 100x100x1,8ly. Toàn bộ hệ cột được bắt bản mã, bulong liên kết với hệ khung chữ I hiện trạng của nhà hàng vừa tiết kiệm cũng như tạo độ thẩm mỹ cho mái.


>> Tham khảo thêm: Hệ khung kết cấu cho mái xếp kích thước 10x16m.

- Hệ kèo chịu lực:

Hai mái có kích thước gần tương đương nhau nên chúng tôi lựa chọn kết cấu kèo chịu lực giống nhau, đều là kèo thang đơn. Thanh chính ( thanh trên và thanh dưới) sử dụng hộp 40x80x1.4ly, thanh đứng dùng sắt hộp 40x40x1.4ly, thanh giằng chéo dùng hộp 20x20x1.0ly. Hệ khung kèo ray đảm bảo chắc chắn với các điểm liên kết hàn cố định vào  khung cột tạo một hệ khung vững chắc.

>>> Xem thêm: Bản vẽ thiết kế mái xếp cho nhà chùa kích thước 10x10.2m


- Hệ kèo ray:

+ Đối với mái xếp lượn sóng tại tầng trệt kích thước 8,5mx7,5m, chiều chảy nước 7,5m: Chúng tôi chia làm 3 đường kèo ray thang đơn, kết cấu tương tự kèo chịu lực. Khoảng cách giữa các kèo ray là 2,5m, còn khoảng cách giữa kèo đến mép bạt là 1,0m - 1,5m.
+ Đối với mái bạt kéo nhà hàng Rohome Bắc Ninh tại tầng thượng có kích thước 8,5mx10m, chiều chảy nước 10m: cũng được chia làm 3 kèo ray thanh đơn có kết cấu giống kèo chịu lực. Khoảng cách giữa hai kèo ray là 3,69m, còn khoảng cách giữa kèo ray đến mép bạt là 1,5m.

>> Xem thêm: Bản vẽ thiết kế mái xếp chữ A kích thước 23,5m x 26,5m.



- Hệ bạt:

Sử dụng tòan bộ bằng bạt Myungsung Hàn Quốc độ dày 0,38mm màu tím than tuổi thọ từ 5-7 năm.


>> Xem thêm: Bảng báo giá phụ kiện mái xếp di động rẻ nhất.


- Đông cơ tư động:

Để lắp đặt cho hai mái xếp nhà hàng Rohome Bắc Ninh.motor ống engines 100Nm. Vì tính chất là nhà hàng nên tính cơ động rất cao, do đó chúng tôi đã lựa chọn 2 bộ


Dưới đây là các hình ảnh thiết kế 3D của mái xếp nhà hàng Rohome Bắc Ninh, mời các bạn đọc cùng tham khảo:


Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

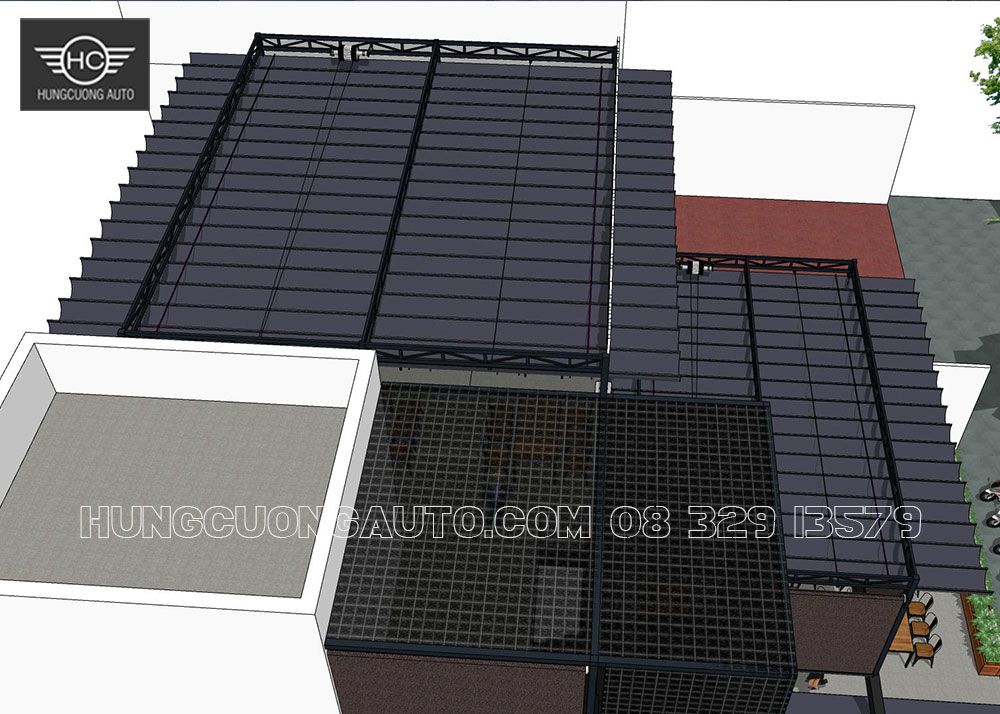

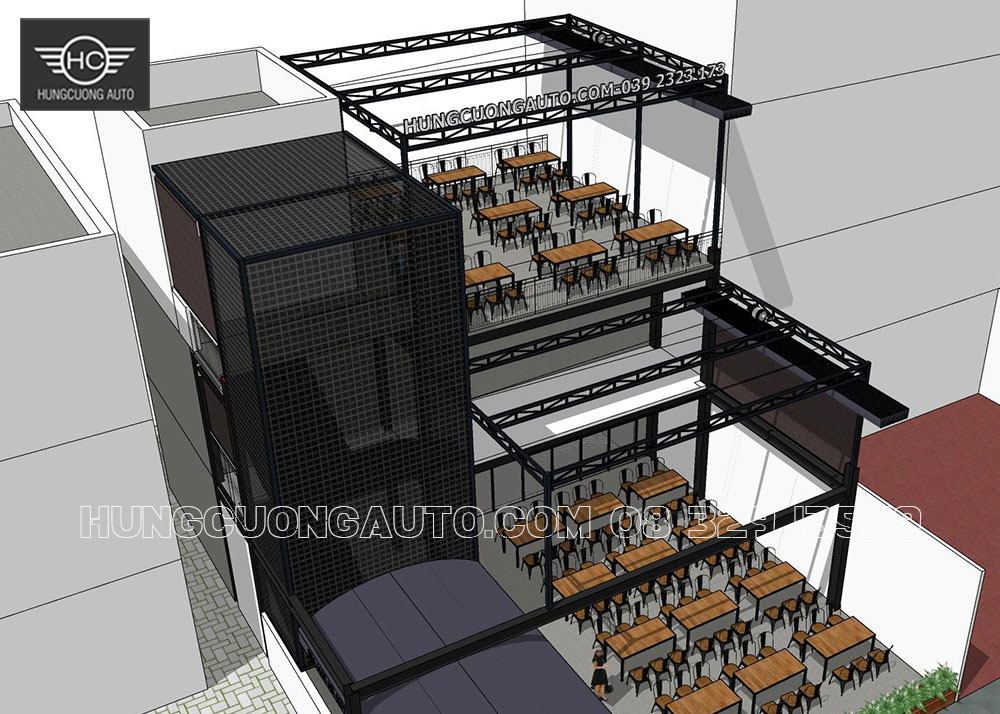

Hình ảnh mái bạt xếp nhà hàng Rohome Bắc Ninh nhìn từ trên xuống


Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

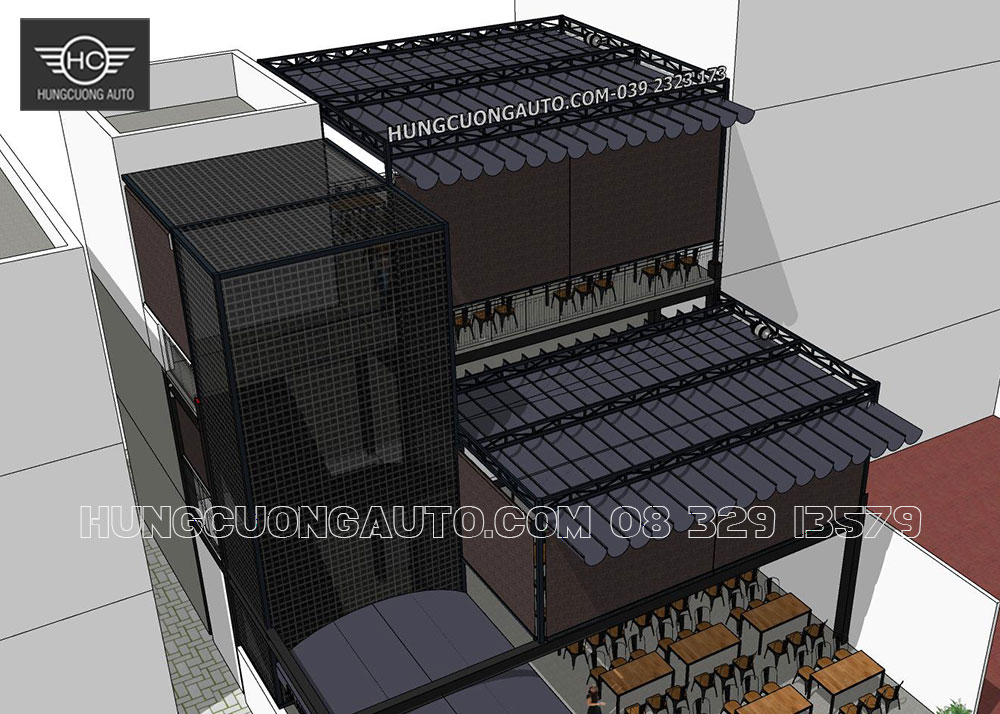

Hình ảnh mái bạt xếp nhà hàng Rohome khi thu bạt.



Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

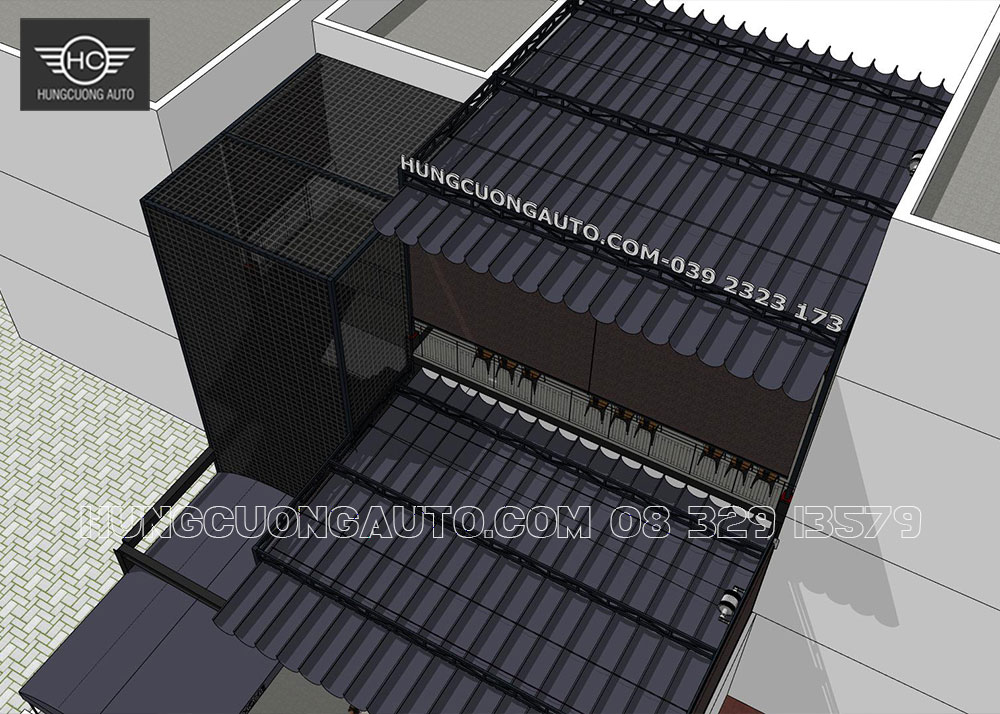

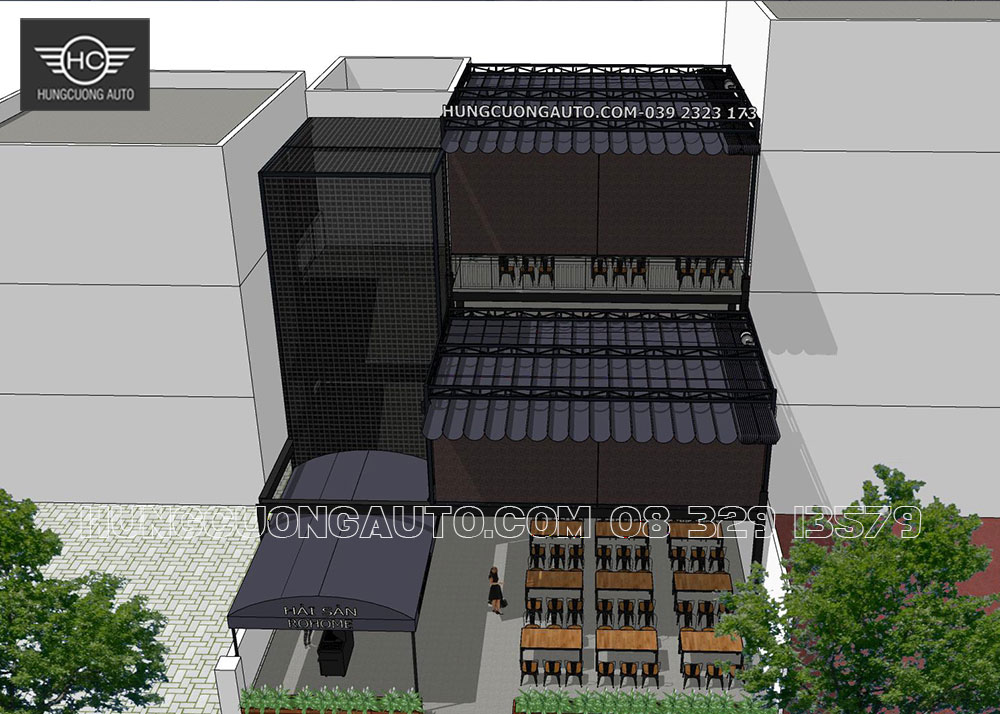

Hình ảnh mái bạt xếp lượn sóng nhà hàng Rohome nhìn từ trái sang

Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

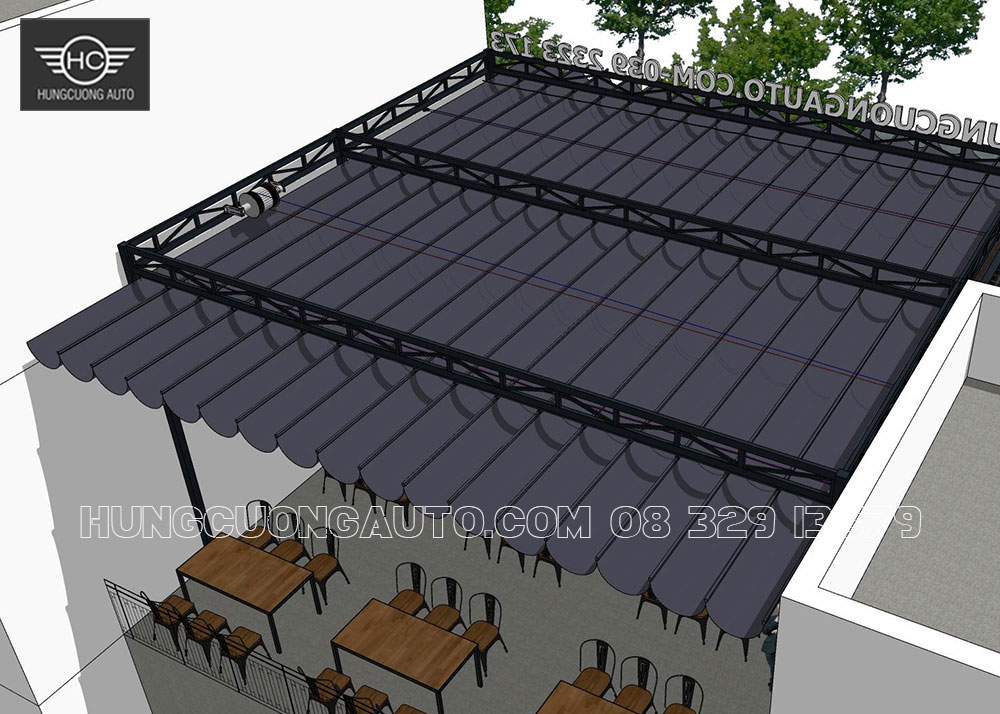

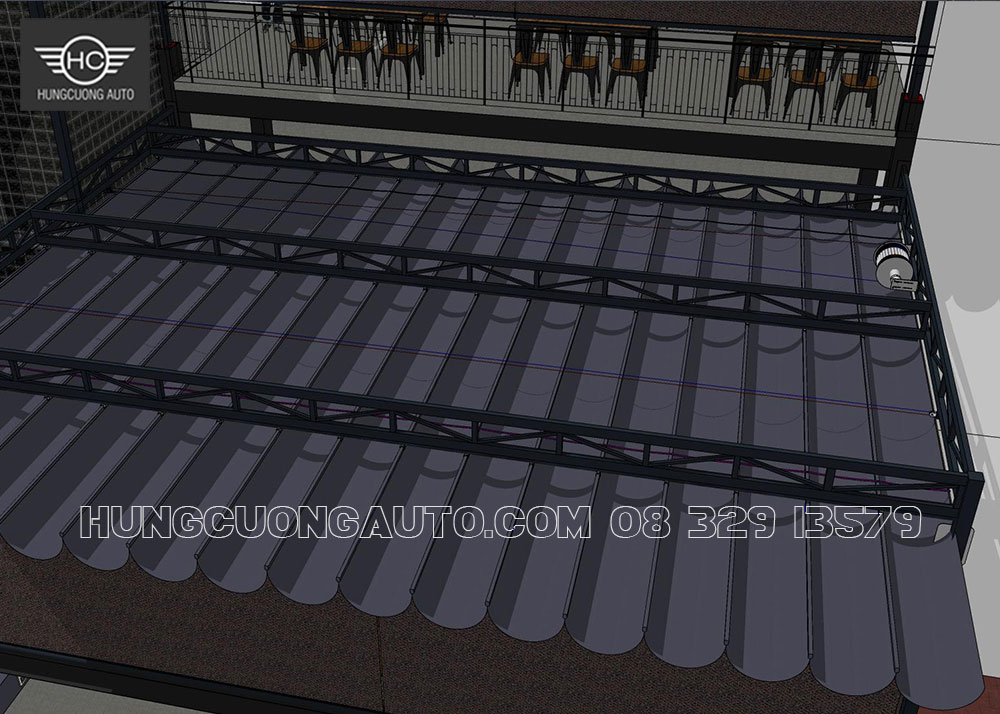

Hình ảnh mái bạt xếp lượn sóng tại tầng trệt

2. Video hướng dẫn thiết kế, thi công chi tiết mái bạt xếp nhà hàng Rohome Bắc Ninh.

Để hình dung và nắm rõ hơn được các thông số, hình ảnh thi công mời các bạn xem video các bước thiết kế chi tiết về mái xếp nhà hàng.

Video thiết kế mái xếp nhà hàng Rohome Bắc Ninh


Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

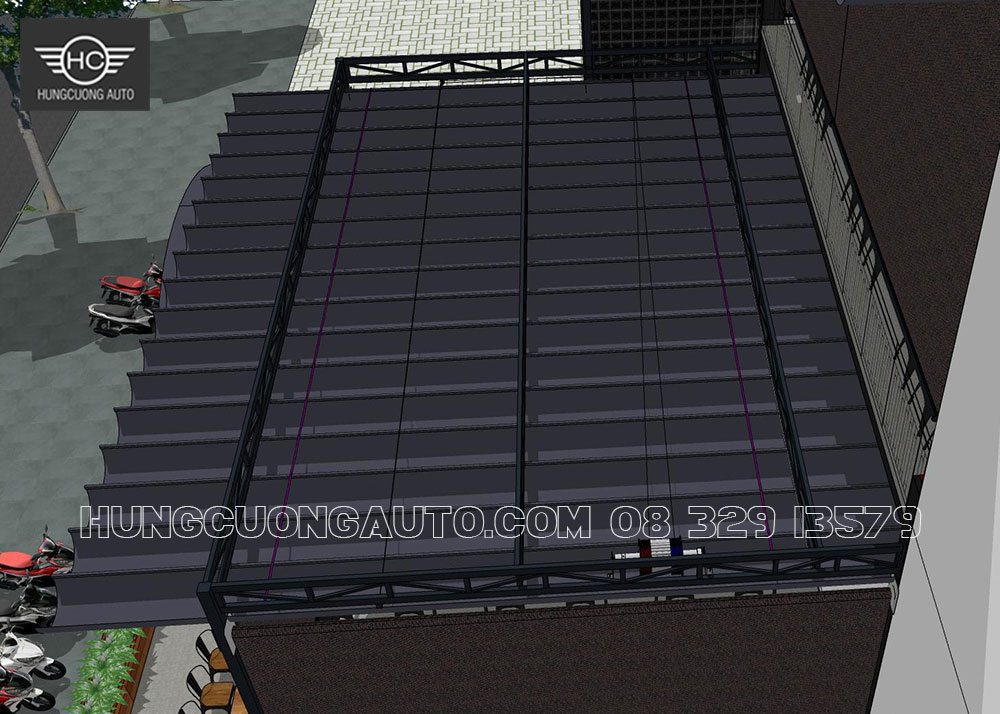

Hình ảnh mái xếp tại tầng trệt

Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

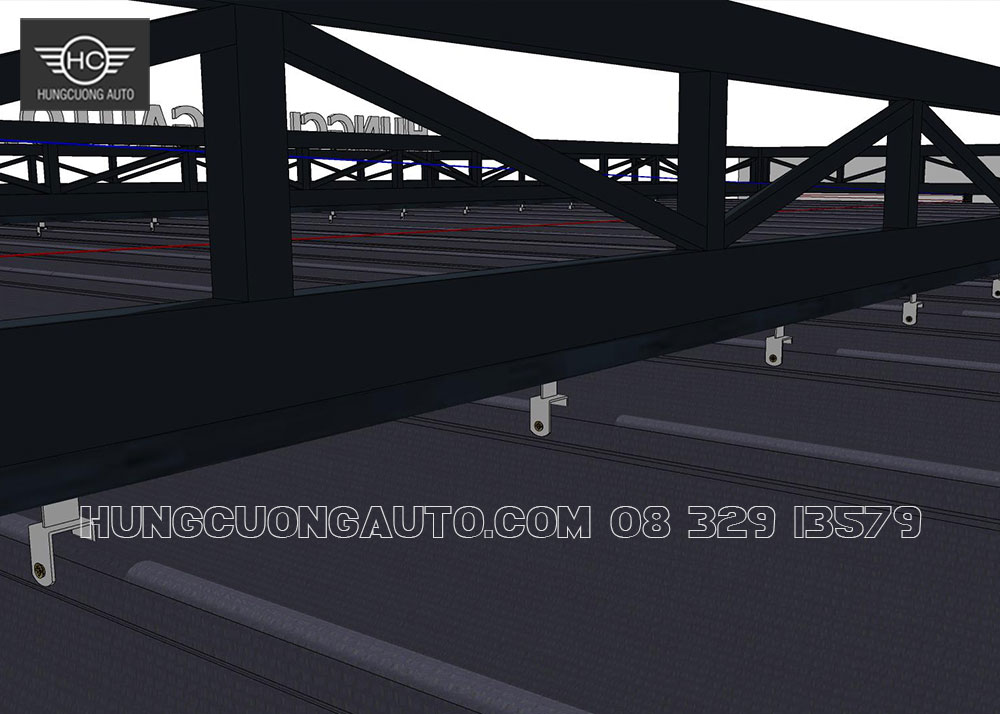

Hình ảnh chi tiết bi treo

Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

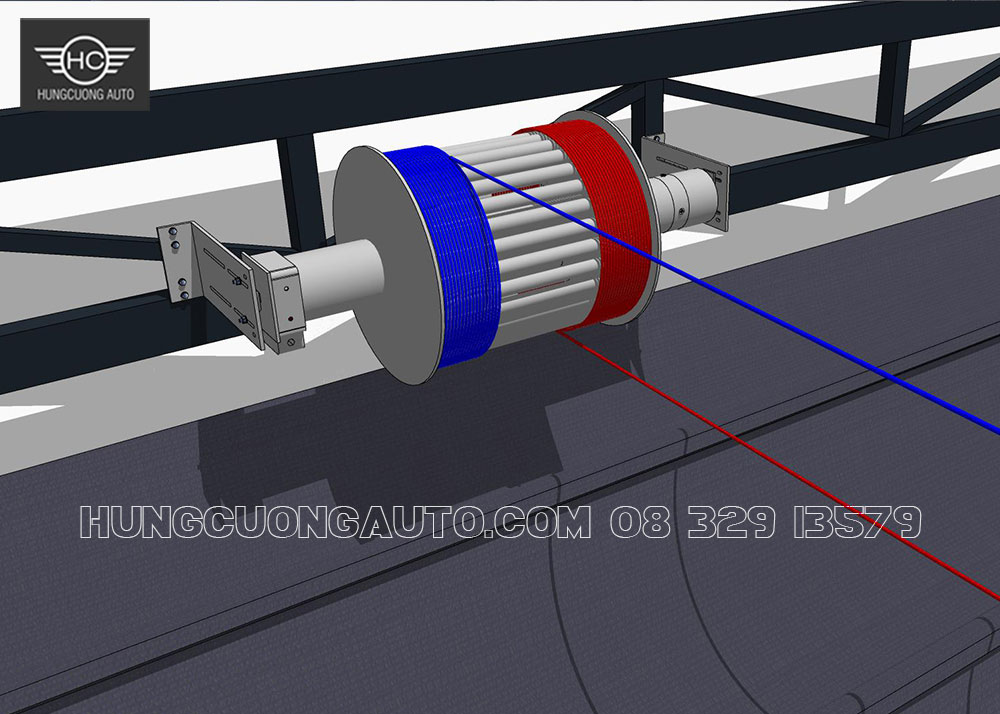

Hình ảnh chi tiết động cơ motor đi dây


Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

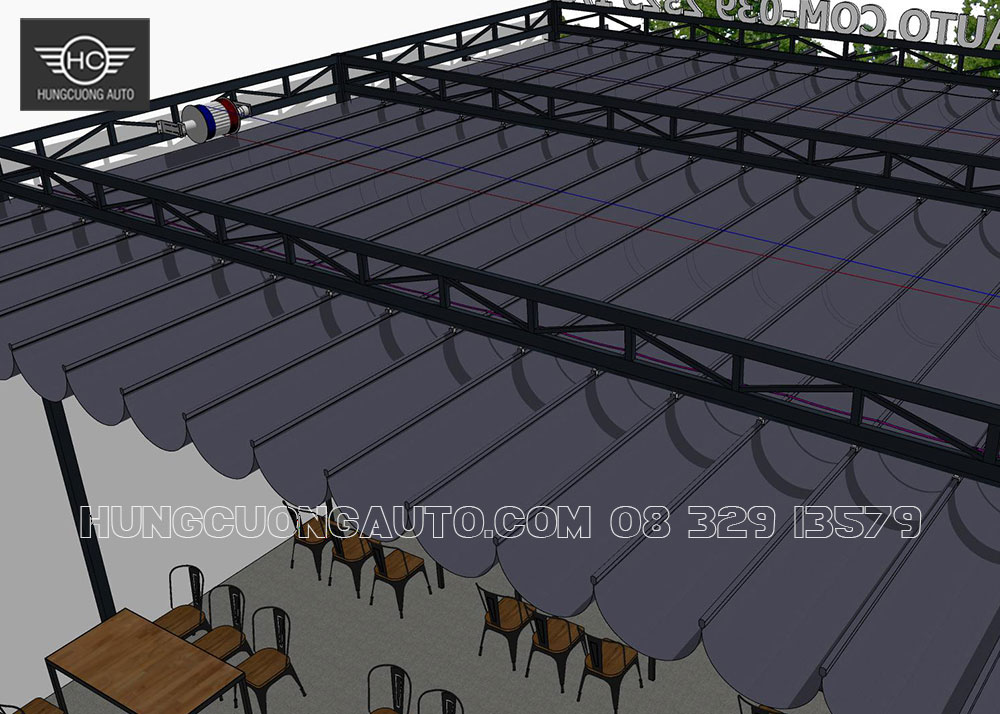

Hình ảnh mái xếp tại tầng thượng

Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

Hình ảnh mái xếp nhìn từ trái sang

Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

Hình ảnh mái xếp nhìn từ phải sang


Bản vẽ mái bạt xếp Nhà hàng RoHome Bắc Ninh

Hình ảnh motor mái xếp


Trên đây là toàn bộ thông tin về hỉnh ảnh, video của bản vẽ mái bạt xếp nhà hàng Rohome Bắc Ninh. các bạn cung tham khảo để có thể áp dụng vào kích thước mái nhà mình. Nếu bạn nào có nhu cầu thiết kế hoặc có câu hỏi thắc mắc nào thì hãy liên hệ ngay với chúng tôi để được tư vấn ngay nhé.
