Dây kéo bạt xếp cần được chọn theo tải kéo thực tế, chiều dài hành trình, số điểm đổi hướng, phương thức kéo tay hoặc motor, puly/lô cuốn và điều kiện ngoài trời. Không nên chốt loại dây hay chiều dài chỉ từ kích thước mái. Bài viết trình bày nguyên tắc đi dây, dấu hiệu cần kiểm tra và dữ liệu cần gửi để Hùng Cường Auto bóc tách theo hiện trạng.
Dây kéo bạt xếp là một phần của hệ vận hành mái xếp lượn sóng. Dây truyền lực qua các điểm dẫn hướng để người vận hành hoặc cụm truyền động kéo phần bạt đóng, mở theo hành trình đã thiết kế. Chọn dây đúng không chỉ dựa vào tên vật liệu; cần xem đồng thời tải kéo thực tế, chiều dài hành trình, số điểm đổi hướng, phương thức kéo tay hoặc motor, puly/lô cuốn và điều kiện ngoài trời.
TRẢ LỜI NHANH
Không nên lấy chiều dài mái rồi nhân một hệ số chung để mua dây. Chiều dài cần được bóc theo đường đi thực tế qua từng puly, điểm đổi hướng, đoạn neo/căng chỉnh, phần thao tác hoặc quấn lô và phương án vận hành. Khi chưa khảo sát, Hùng Cường Auto không chốt vật liệu, đường kính, số sợi, số puly hoặc chiều dài dây.
| Dữ liệu cần kiểm tra | Ảnh hưởng đến phương án dây | Cách cung cấp |
|---|---|---|
| Hành trình đóng/mở | Xác định các đoạn dây phải làm việc | Đo theo hướng bạt di chuyển |
| Tải kéo thực tế | Liên quan đến lực căng và khả năng vận hành | Gửi video vận hành và hiện trạng ray-bánh xe |
| Puly, lô cuốn, điểm đổi hướng | Quyết định đường đi và số đoạn hồi dây | Chụp rõ từng vị trí, theo thứ tự tuyến dây |
| Kéo tay hoặc motor | Thay đổi cách truyền lực và điểm thao tác | Xác nhận phương thức đang dùng hoặc dự kiến |
NHỜ TÍNH CHIỀU DÀI DÂY
Gửi kích thước hành trình, ảnh toàn tuyến dây, ảnh puly/lô cuốn/điểm neo, video đóng mở và địa điểm công trình.
NỘI DUNG CHÍNH
1. Dây kéo bạt xếp làm việc như thế nào?
2. Các yếu tố dùng để chọn phương án dây
3. Nguyên tắc bố trí đường đi dây
4. Muốn tính chiều dài dây cần dữ liệu gì?
5. Dấu hiệu lỗi và thời điểm nên kiểm tra

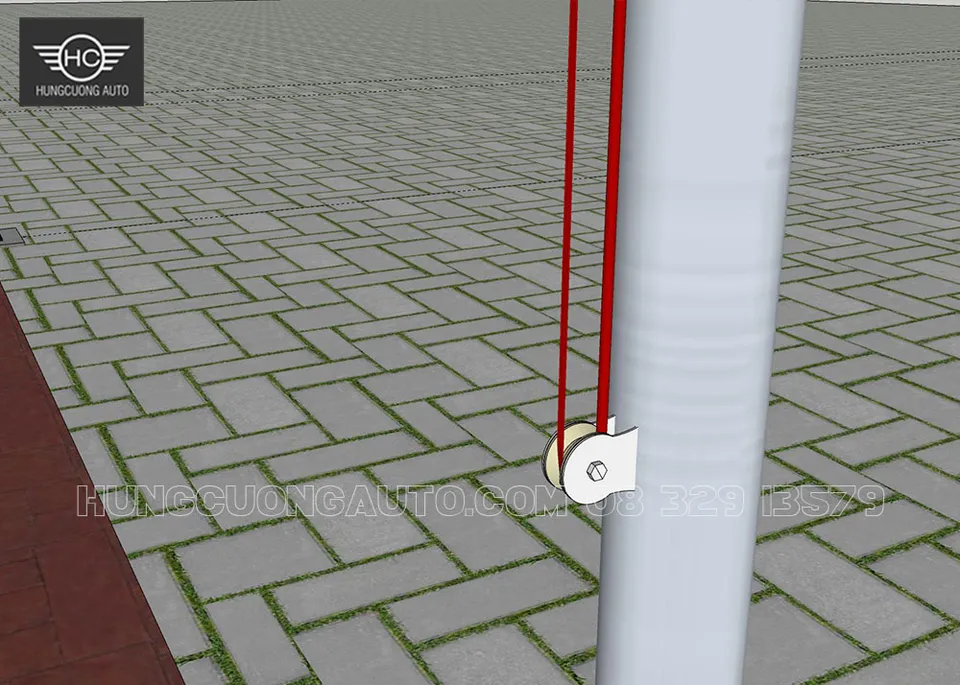

Đường đi dây cần được xem cùng puly, điểm neo, ray và cụm vận hành của mái.
Trong hệ mái xếp lượn sóng, phần bạt di chuyển trên hệ ray và bánh xe theo cấu tạo của từng công trình. Dây kéo có nhiệm vụ truyền lực từ vị trí thao tác hoặc cụm truyền động đến phần mái cần đóng, mở. Hiệu quả vận hành vì vậy phụ thuộc cả dây lẫn tình trạng ray, bánh xe, puly, lô cuốn, điểm neo và độ thẳng của tuyến dẫn hướng.
Nếu mái vận hành nặng, không nên kết luận ngay rằng dây quá nhỏ hoặc cần đổi loại dây. Nguyên nhân có thể nằm ở ray bẩn, bánh xe kẹt, puly lệch, dây cọ cạnh, dây chéo tuyến, điểm neo lỏng hoặc tải phân bố không đều. Cần kiểm tra toàn bộ chuỗi truyền lực trước khi thay một bộ phận riêng lẻ.
Không có một loại dây hoặc một kích thước dùng chung cho mọi mái. Phương án chỉ nên được xác nhận sau khi đối chiếu các dữ liệu dưới đây.
| Yếu tố | Cần xem gì? | Rủi ro khi bỏ qua |
|---|---|---|
| Tải kéo thực tế | Mức nặng nhẹ khi khởi động và trong suốt hành trình | Dây làm việc quá căng hoặc mái vẫn vận hành nặng sau khi thay |
| Chiều dài hành trình | Khoảng bạt thực tế phải đóng/mở | Thiếu chiều dài hoặc bố trí phần dây thừa không hợp lý |
| Điểm đổi hướng | Số vị trí dây qua puly, lô hoặc đổi mặt phẳng | Tăng ma sát, cọ cạnh hoặc sai hướng lực |
| Phương thức vận hành | Kéo tay, tời hoặc motor và chu kỳ đóng mở | Không tương thích với lô cuốn hoặc cụm truyền động |
| Môi trường | Nắng mưa, bụi, ẩm, vị trí dễ bám bẩn hoặc đọng nước | Khó kiểm tra, nhanh xuống cấp hoặc vận hành không ổn định |
Lưu ý: Bài viết không chốt vật liệu, đường kính, số sợi hoặc cấu hình dây. Các thông tin này phải được xác nhận theo hệ mái và hiện trạng thực tế.
Đường dây phải đi đúng rãnh hoặc qua puly dẫn hướng theo thiết kế. Tuyến dây cần liên tục, dễ quan sát tại các điểm quan trọng và không giao cắt với vùng chuyển động của ray-bánh xe.

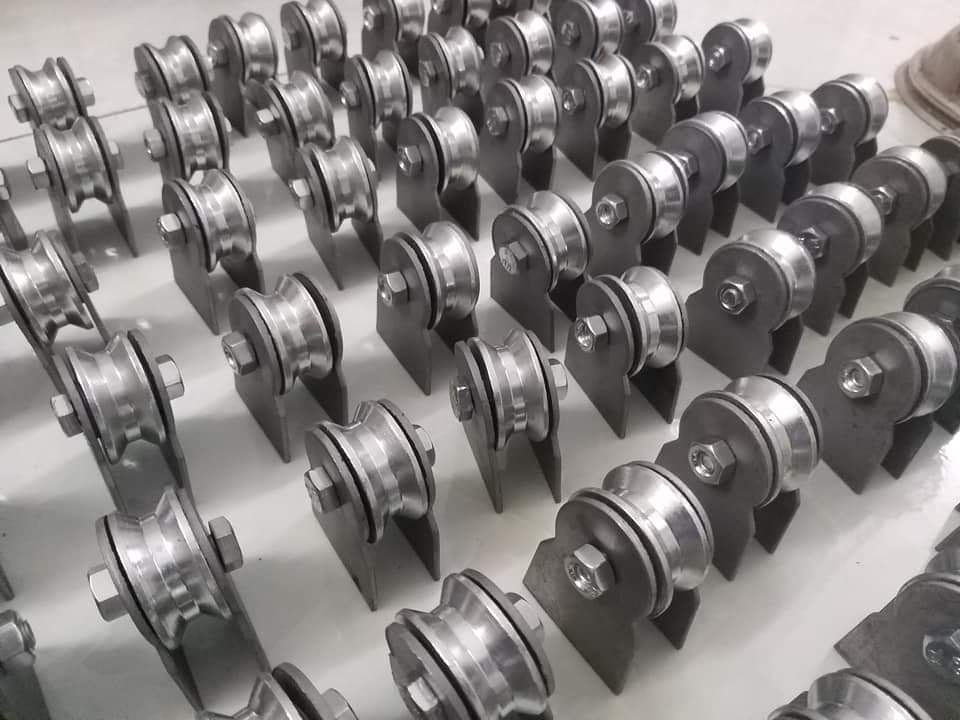

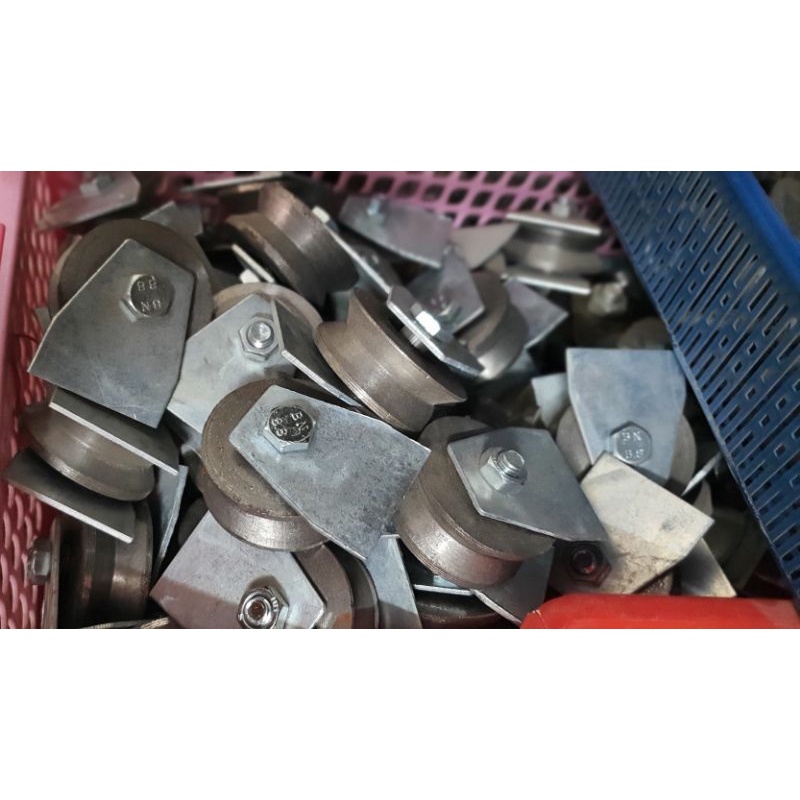

Puly là điểm phải kiểm tra khi dây lệch rãnh, cọ cạnh hoặc lực kéo tăng bất thường.
GỬI VIDEO ĐỂ KIỂM TRA SƠ BỘ
Quay toàn bộ quá trình đóng/mở, đặc biệt tại puly, điểm neo, lô cuốn và vị trí dây có tiếng kêu hoặc rung giật.
Chiều dài dây không đồng nhất với chiều dài mái. Việc bóc tách phải cộng theo từng đoạn của tuyến thực tế: đoạn làm việc theo hành trình, các đoạn qua điểm đổi hướng, phần về điểm neo/căng chỉnh, phần thao tác hoặc quấn lô và phần cần thiết theo thiết kế. Không tự cộng một tỷ lệ hao hụt chung khi chưa biết cách đi dây.
Khách hàng có thể xem thêm các nhóm phụ kiện mái bạt xếp và bảng phụ kiện mái xếp. Giá và tình trạng hàng cần được xác nhận theo từng mặt hàng/đơn; giá hiển thị nếu có chưa gồm VAT, còn thuế, hóa đơn, giao hàng và thời gian xác nhận theo từng đơn/địa chỉ.
| Dấu hiệu | Điểm nên kiểm tra | Xử lý ban đầu |
|---|---|---|
| Kéo nặng hơn bình thường | Ray, bánh xe, puly, dây cọ cạnh và tải lệch | Dừng cưỡng kéo; kiểm tra toàn tuyến |
| Dây rung, giật hoặc trượt rãnh | Puly, góc đổi hướng, độ thẳng và căng chỉnh | Ngừng vận hành nếu có nguy cơ tuột hoặc kẹt |
| Bề mặt dây mòn không đều | Cạnh sắc, puly kẹt, vị trí chéo dây | Đánh dấu vị trí và kiểm tra nguyên nhân trước khi thay |
| Hai phía mái chạy không đều | Điểm neo, tuyến hồi, ray-bánh xe và phân bố tải | Không tiếp tục kéo lệch; cần căn chỉnh hệ thống |
Không tự tháo dây đang chịu lực hoặc thao tác trong vùng mái có thể chuyển động. Người thực hiện phải hiểu hệ thống, kiểm soát được trạng thái an toàn và làm theo phương án của công trình.
Nếu cần xem trình tự tổng thể của hệ mái, tham khảo cách làm mái bạt kéo theo từng bước.
Không nên. Cần biết hành trình thực tế, tuyến qua puly, số điểm đổi hướng, điểm neo/căng chỉnh và cách vận hành.
Cần kiểm tra cả ray, bánh xe, puly, độ thẳng tuyến, điểm cọ và tải lệch. Thay dây không xử lý được lỗi nằm ở bộ phận khác.
Không mặc định. Cấu hình phụ thuộc cụm truyền động, lô cuốn, hành trình, tải kéo và thiết kế cụ thể.
Dừng khi dây lệch rãnh, cọ mạnh, rung giật, tuột, mòn bất thường hoặc khi mái chạy lệch hai phía. Không cố kéo để vượt qua điểm kẹt.
Hùng Cường Auto tiếp nhận ảnh, video và kích thước để kiểm tra sơ bộ tuyến dây. Kết quả cuối cùng cần căn cứ hiện trạng hoặc hồ sơ của hệ mái; không dùng nội dung trên bài viết để tự chốt vật liệu hay thông số.
