Bản vẽ mái bạt xếp di động, 22.6 x11.8m mái bạt nhà để xe.

Ngày hôm nay hungcuong-auto xin chia sẻ với các bạn một mẫu bản vẽ mái bạt xếp di động nhà xe có kích thước 22.6 x11.8m được bố trí làm 2 bái thu vào rất cơ động.
Thông số cơ bản của bản vẽ mái bạt xếp có kích thước 22.6 x 11.8m là :
1. Móng mái xếp : móng mái bạt xếp được khoan cấy bulong trực biếp xuống nền bê tông của sân để xe hiện trạng bằng 4 con bulong m18 và bản mã liên kết giữa bê tông sân và cột cực kỳ chắc chắn.
2. Kết cấu cột mái xếp: Toàn bộ mái bạt xếp di động đươc bố trí 4 hàng cột , cột được liên kết xuống móng và phía trên được liên kết với các kèo chịu lực tạo thành 1 hệ kết cấu vững chắc. hệ nái này hơi đặc biệt chúng ta có thế nhìn thấy ngay đó là 1 hàng cột ngoài được làm bằng cột thép chịu lực, còn hệ cột phía trong lại được thay bằng các bản mã, bulong khoan cấy trực tiếp vào nhà đã có hiện trạng.
3. Hệ kèo chịu lực mái xếp : Do khổ độ vượt nhịp của mái xếp có kích thước 11.8m , đây là khoảng các bình thường nên các kỹ sư hungcuong-auto đã sử dụng loại kèo thang dạng đơn, thanh chính làm bằng hộp 40x40x1.4, Các thanh đứng kèo làm bằng hộp 40x40x1.1, còn các thanh chéo kèo được làm bằng hộp 25x25x1.1, loại kèo thang là loại kèo tiết kiệm chi phí và có thể vượt nhịp được một khoảng cách dài một cách dễ dàng, nhờ kết cấu liên kế của nó thành các ô như chiếc thang và các lực được phân bố đều, nội lực trên các thanh được phân tan giàn đều xuống các đầu cột, cho nên hệ kèo này rất khỏe và chắc chắn.
4. Hệ kèo ray , máng trượt mái xếp: Toàn bộ kèo ray của hệ mái bạt xếp di động này được làm bằng thép hộp mạ kẽm 40x40x1.1, được đan thành hình kèo thang đơn, và không có thanh chéo vì khổ độ vượt nhịp của kèo ray khá ngắn, các kỹ sư hungcuong-auto đã tính toán sao cho đảm bảo kết cấu mà vẫn đảm bảo chịu lực cho toàn hệ mái.
5. Cách chia mái bạt xếp di động : Toàn bộ mái xếp di động được chia làm 2 mái và được kéo thu về 2 bên khi cần thiết, tại điểm giữa 2 mái, được chúng tôi bố trí 1 mái phụ, mái phụ này có tác dụng che chắn khi mưa xuống, nước mưa sẽ không bị lọt xuống ở điểm giữa 2 mái.
Trên đây là toàn bộ các thông tin cơ bản, hungcuong-auto vừa truyền tải lại cho các bạn, nếu các bạn còn thắc mắc gì hay liên hệ với chúng tôi, để được các kỹ sư đầu ngành về mảng mái bạt này tư vấn, giải đáp. Nếu các bạn cần nhập các linh phụ kiện bái bạt xếp hãy truy cập vào link này để xem thêm mẫu mã nhé : phụ kiện mái xếp
Bản vẽ mái bạt xếp di động nhà xe
Bản vẽ mái bạt xếp di động nhà xe

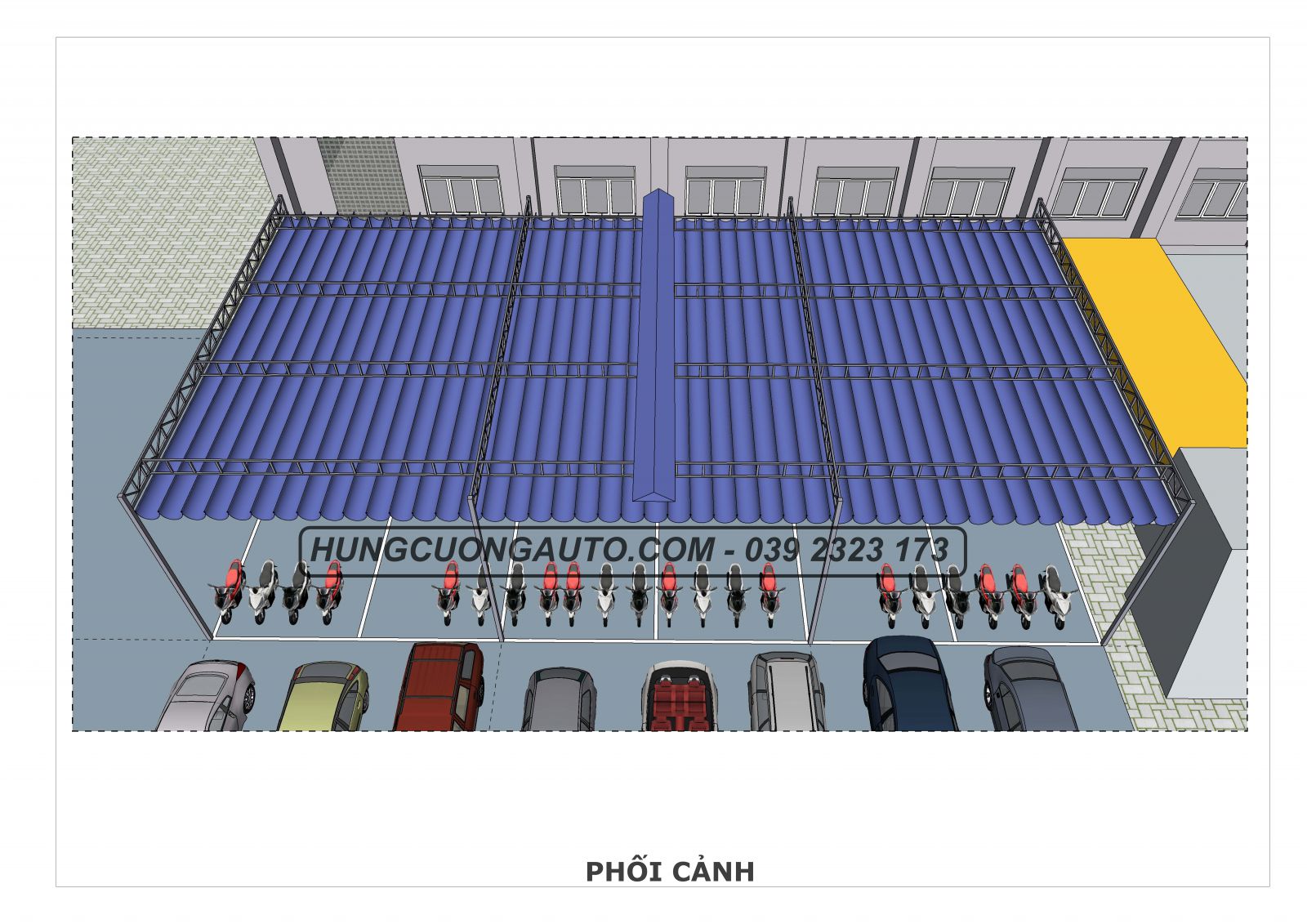

Hình ảnh 3d bản vẽ mái bạt xếp di động, nhìn từ trên xuống.
Bản vẽ mái bạt xếp di động nhà xe

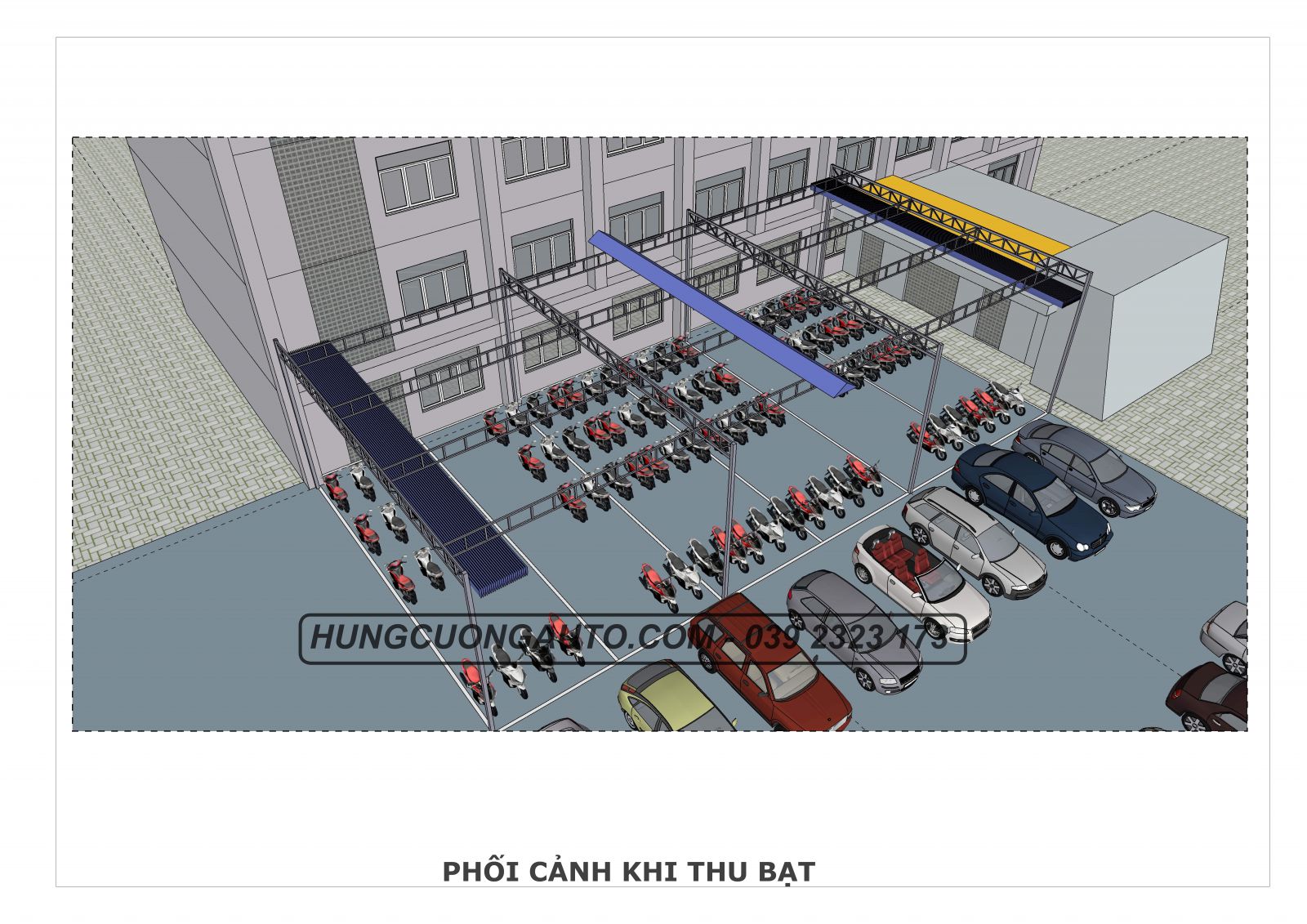

Hình ảnh 3d bản vẽ mái bạt xếp di động, khi thu vào.
Bản vẽ mái bạt xếp di động nhà xe

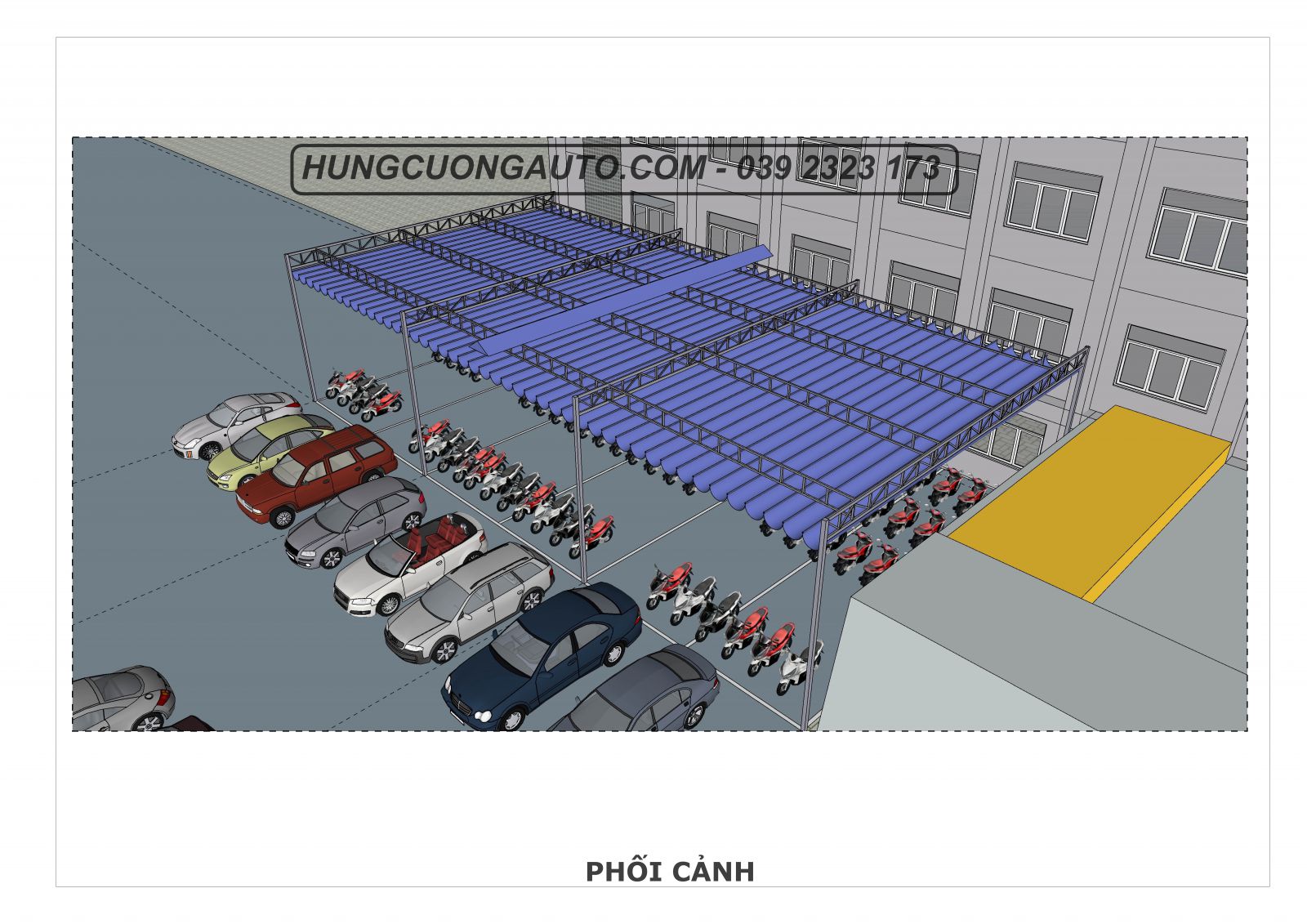

Hình ảnh 3d bản vẽ mái bạt xếp di động, nhìn từ trên xuống, góc chính diện.
Bản vẽ mái bạt xếp di động nhà xe
Hình ảnh 3d bản vẽ mái bạt xếp di động, nhìn từ trên xuống.
Bản vẽ mái bạt xếp di động nhà xe
Hình ảnh 3d bản vẽ mái bạt xếp di động, nhìn từ trên xuống.
Bản vẽ mái bạt xếp di động nhà xe

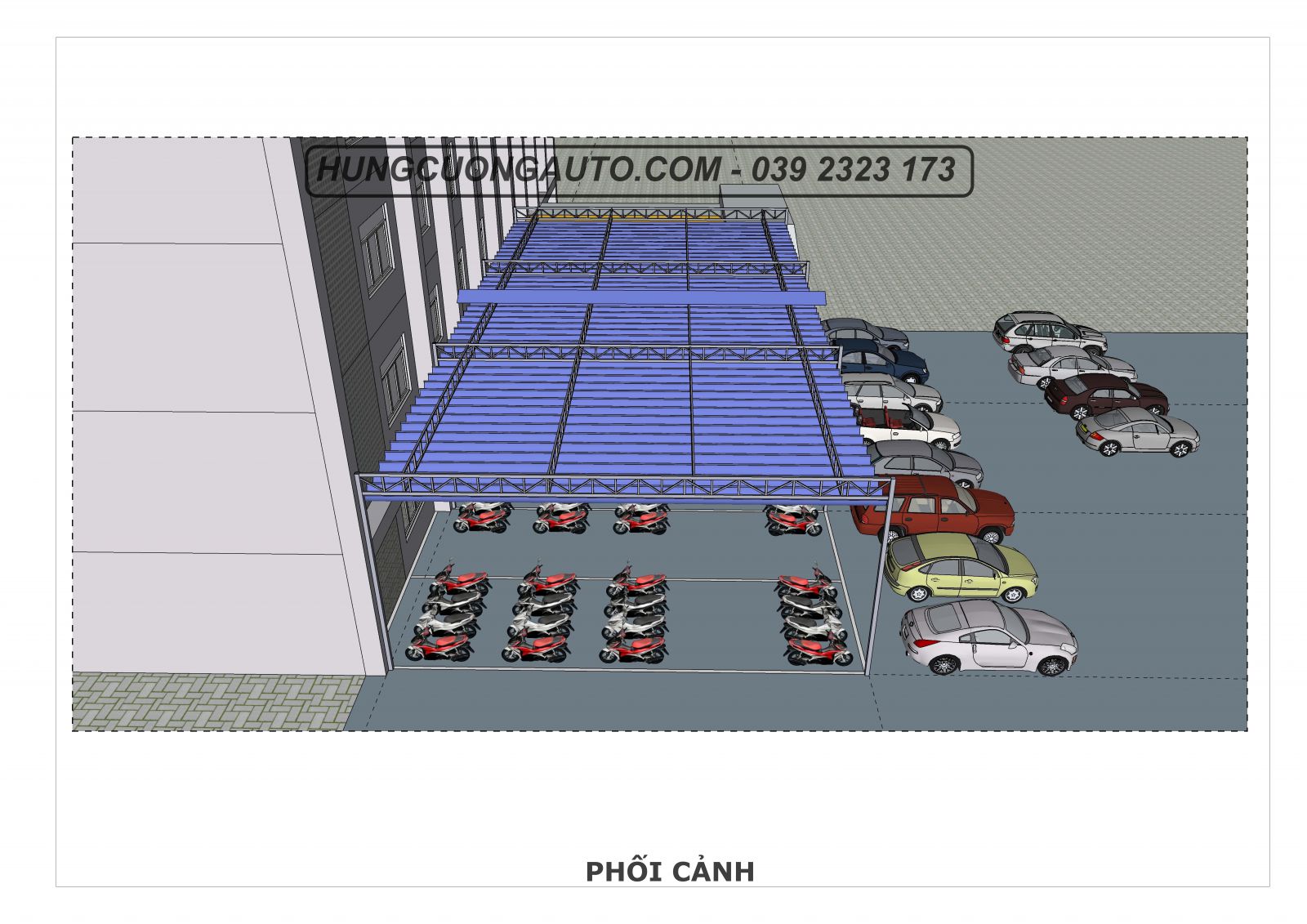

Hình ảnh 3d bản vẽ mái bạt xếp di động, nhìn từ view bằng mắt người nhìn.
Bản vẽ mái bạt xếp di động nhà xe

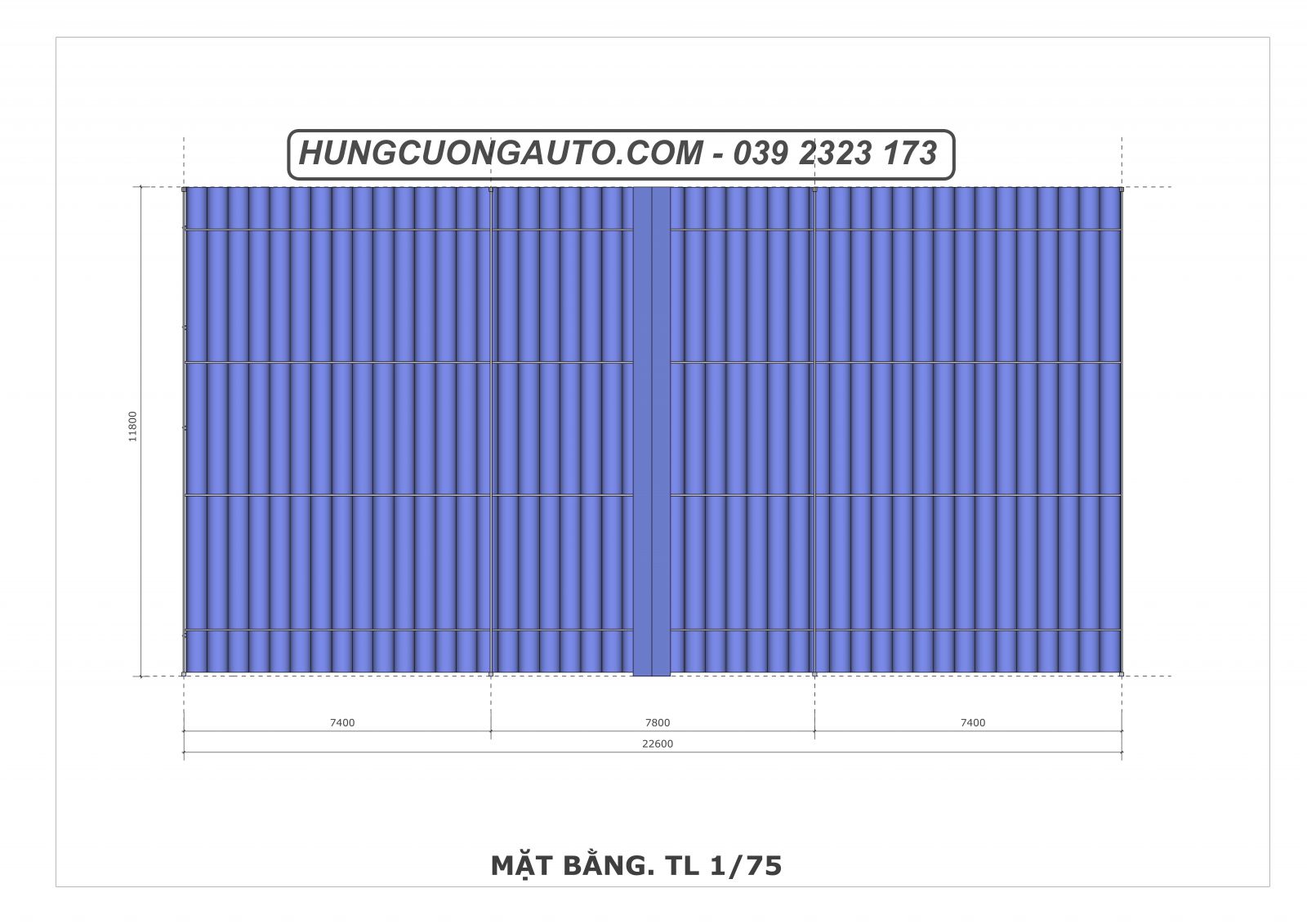

Đây là bản vẽ mái bạt xếp di động, thể hiện các khoảng các, chiều rộng, chiều dài và khoảng các bố trí các cột, kèo của mái bạt xếp di động.
Bản vẽ mái bạt xếp di động nhà xe

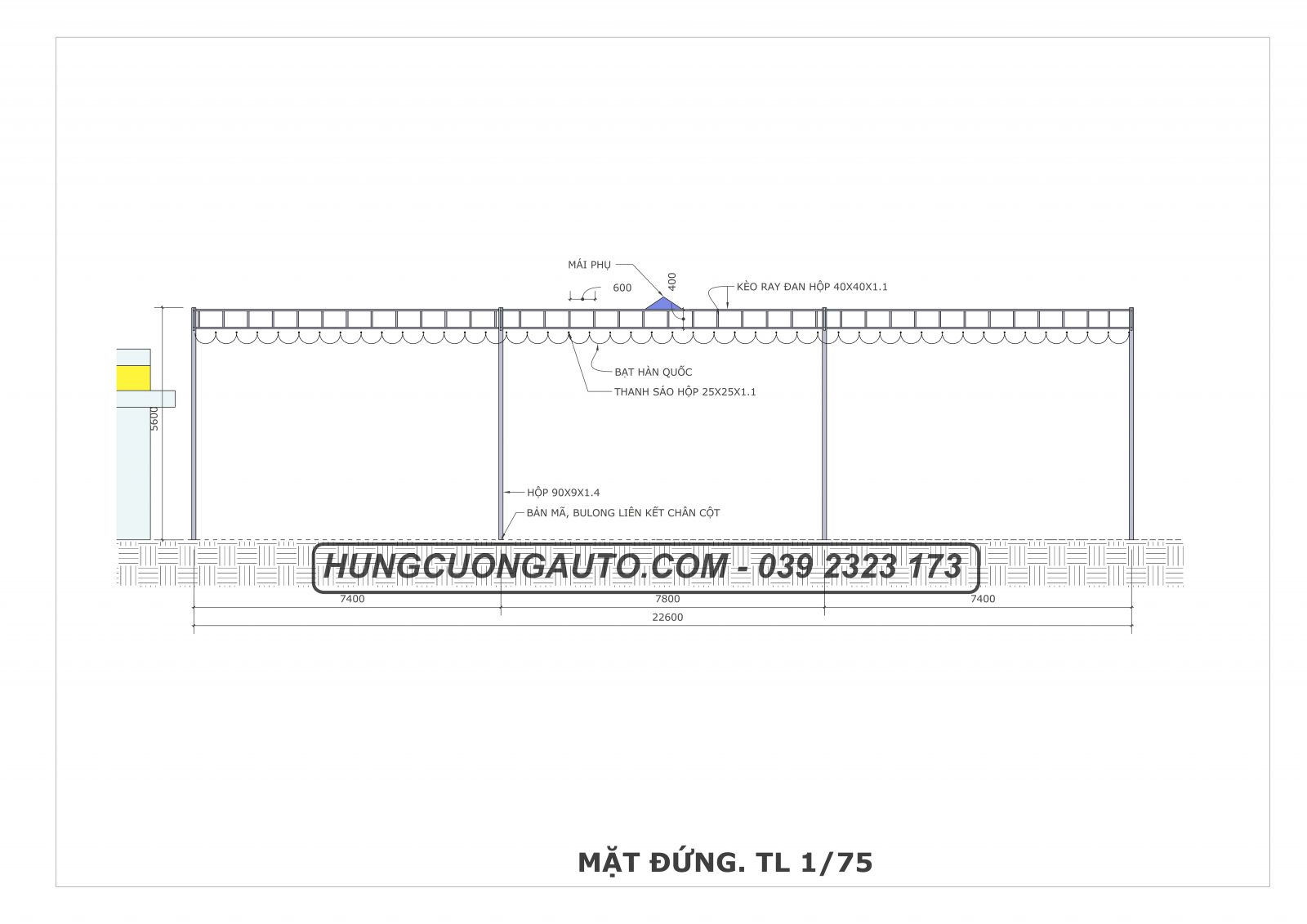

Hình ảnh mặt đứng thể hiện cao độ và hình thức bố trí kèo ray của mái bạt xếp di động.
Bản vẽ mái bạt xếp di động nhà xe

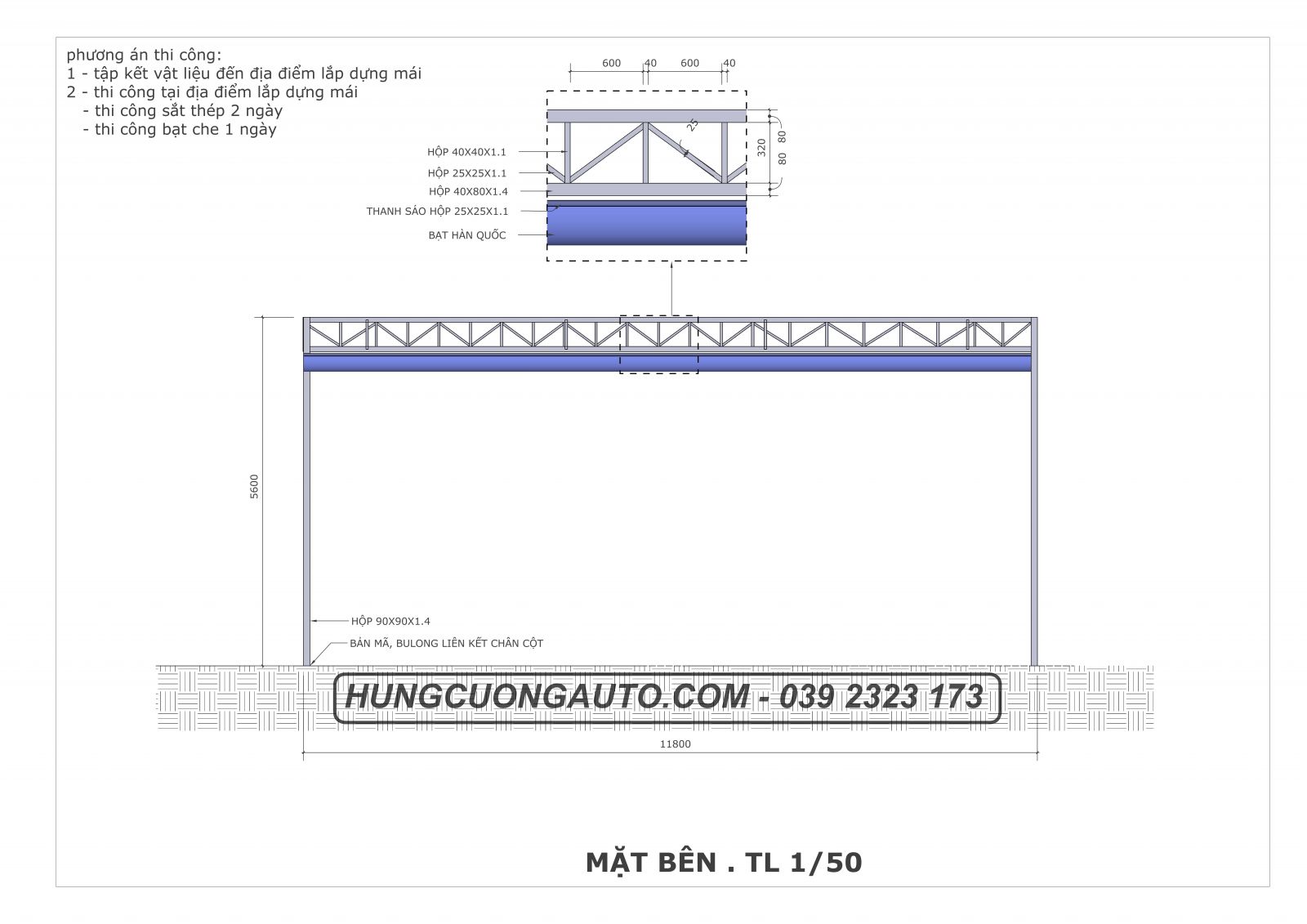

Bản vẽ mặt bên mái bạt xếp di động thể hiện cao độ, hình thức bố trí kèo chịu lực,
