Bản vẽ mái xếp 13.2m x 6.8m sử dụng kèo kép và kèo đơn

HUNGCUONGAUTO chuyên thiết kế, cung cấp phụ kiện, thu công mái xếp, mái kính khu vực miền Bắc xin giới thiệu Bản vẽ mái xếp 13.2m x 6.8m sử dụng kèo  kép và kèo đơn.Đặc biết chúng tôi đang có ưu đãi vô cùng đặc biệt sẽ được hỗ trợ FREE bản vẽ thiết kế mái xếp khi nhập phụ kiện của chúng tôi.
Bạn là thợ cơ khí chuyên nghiệp nhưng chưa thi công mái xếp di động ? Bạn đang muốn xem cách lắp đặt đi dây hình chữ L?? Hôm nay, HUNGCUONGAUTO xin giới thiệu với các bạn Bản vẽ mái xếp 13.2m x 6.8m sử dụng kèo kép và kèo đơn, đi dây hình chữ L chi tiết nhất, giúp bạn giải đáp mọi thắc mắc trên. Cũng tham khảo bài viết này nhé!

>>> Xem thêm: Hướng dẫn chi tiết các bước làm mái che xếp di động.
                          Các mẫu thiết kế đẹp nhất do Hungcuongauto thiết kế.

Thông số kỹ thuật:

+ Phần móng:Đổ bê tông kích thước 400x400, cột được liên kết chắc chắn với móng bê tông bằng bản mã kích thước 200x200x10ly, bulong M19.

+ Phần cột: Sử dụng cột bằng ống phi 90 dày 1.4ly.

+ Phần kèo chịu lực:Mái có khẩu độ không quá lớn, nên chúng tôi sử dụn kèo đan thang đơn là kèo chịu lực. Thanh chính được làm từ hộp 40x40x1.4ly, thanh đứng từ hộp 40x40x1.4ly, thanh chéo từ hộp 20x20x1.0ly. Kèo đưokc liên kết chắc chắn với hệ cột tạo nên một bộ khung vững chắc.

+ Phần kèo ray:Để đơn giản và tiết kiệm chúng tôi sử dụng kèo bằng hộp 50x100x1.4ly.

+ Phần bạt:Sủ dụng bạt myungsung Hàn Quốc dày 0.38mm, độ bền từ 5-7 năm.

>>> Xem thêm: Bảng báo giá phụ kiện mái xếp?

 Báo giá motor sử dung cho mái xếp, mái hiên.


Trên đây là toàn bộ các thông số kỹ thuật của bản vẽ mái xếp 13.2m x6.8m sử dụng kèo kép và kèo đơn các bạn tham khảo để áp dụng vào mái nhà mình. Để giúp các bạn dễ hiểu, dễ hình dung mời các bạn tham khảo các hình ảnh và video dưới dây nhé:

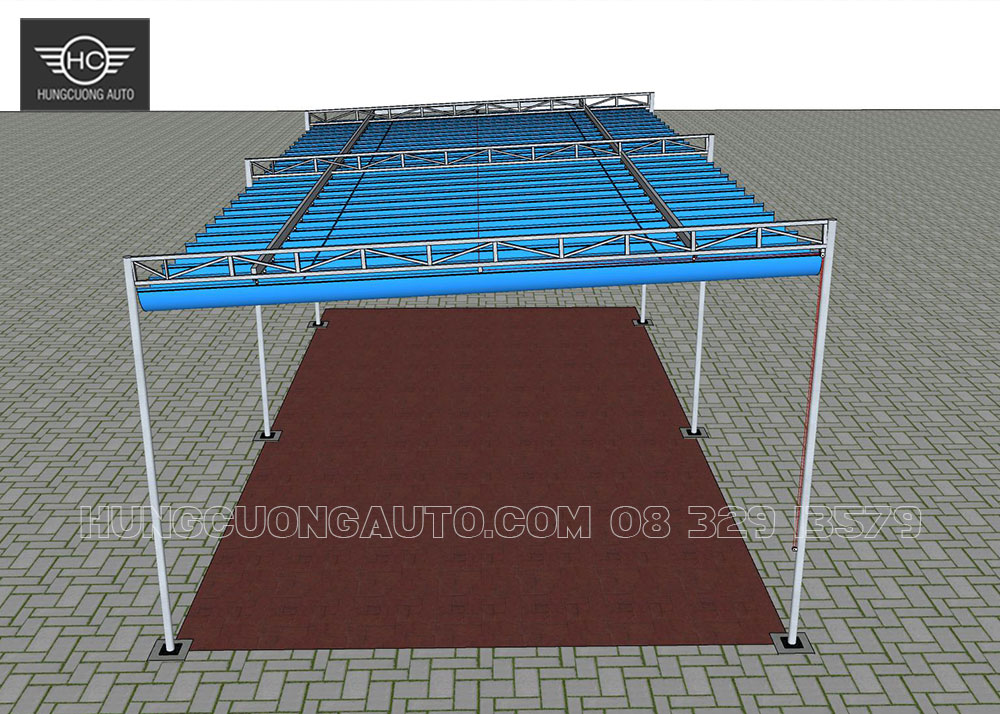

Bản vẽ mái bạt xếp di động 13.2m x6.8m

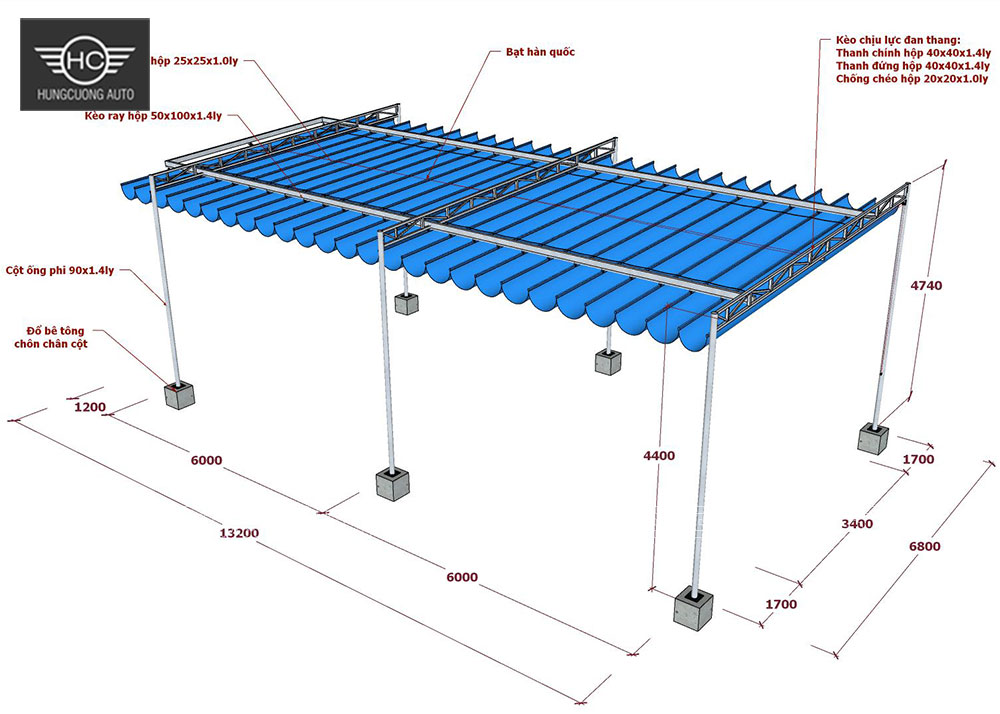

Hình ảnh phối cảnh 4D bản vẽ mái xếp 13.2m x6.8m sử dụng kèo kép và kèo đơn.

Bản vẽ mái bạt xếp di động 13.2m x6.8m

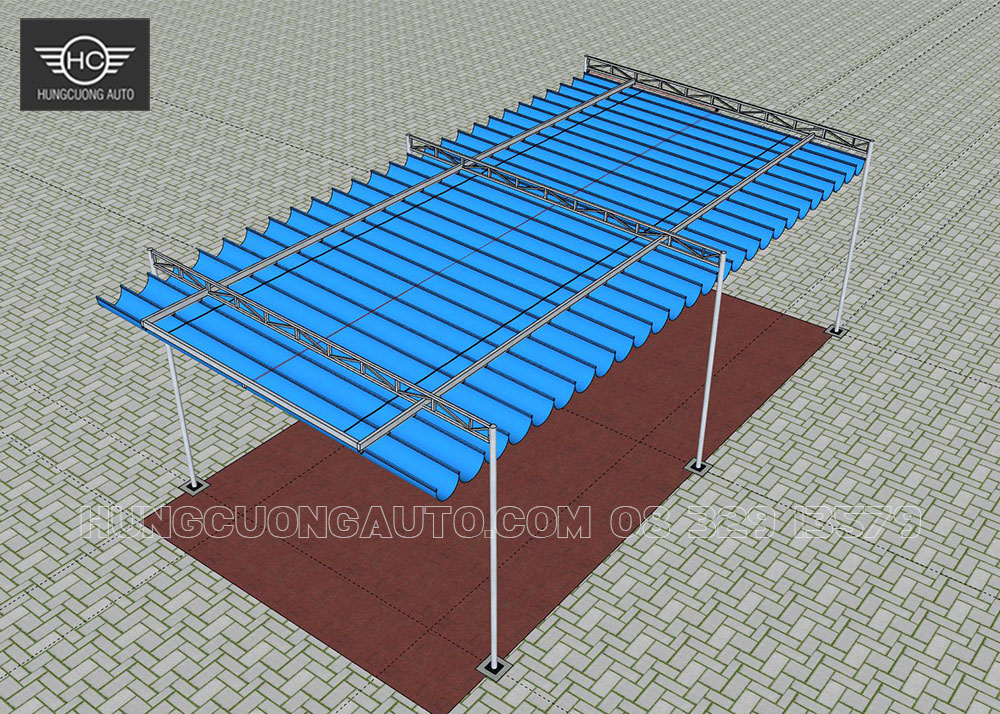

Phối cảnh mái xếp nhìn từ trên xuống

Bản vẽ mái bạt xếp di động 13.2m x6.8m

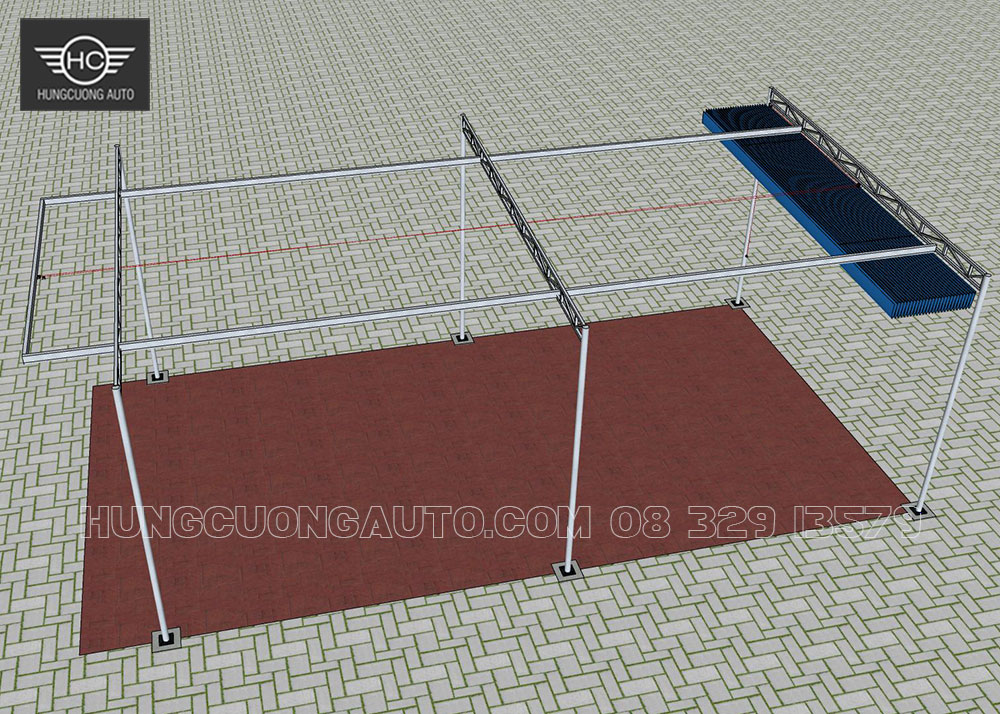

Phối cảnh mái xếp khu thu bạt


Video mô phỏng cách làm ròng rọc kéo bạt xếp di động, rất chi tiết ai cũng hiểu.



Bản vẽ mái bạt xếp di động 13.2m x6.8m

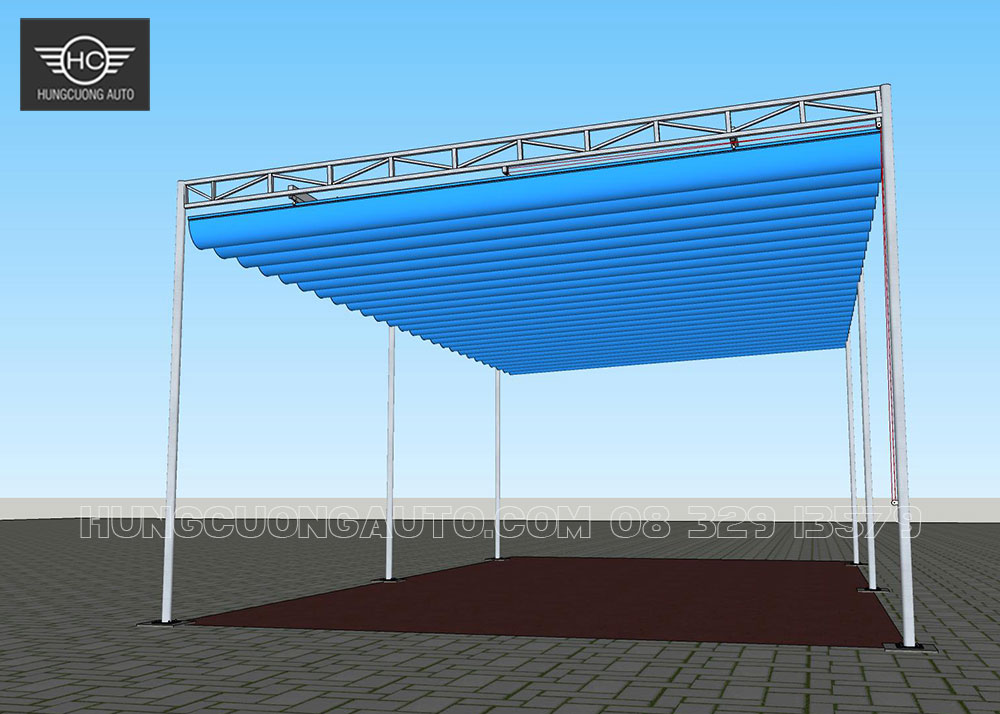

Phối cảnh mái xếp


Bản vẽ mái bạt xếp di động 13.2m x6.8m

Phối cảnh độ dốc mái xếp

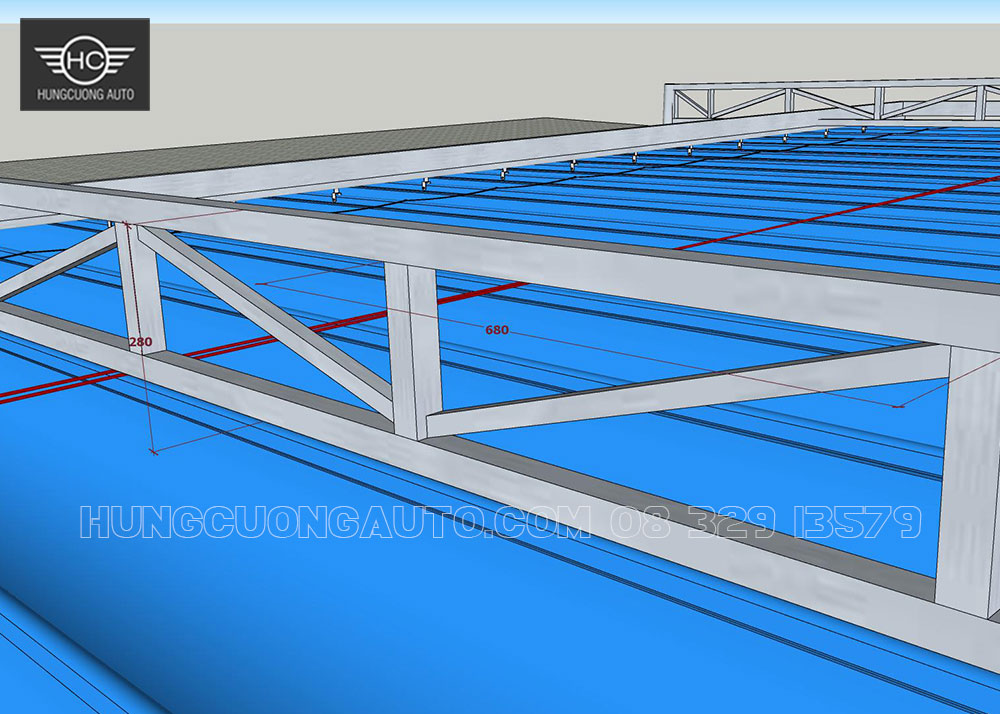

Phối cảnh chi tiết kèo chịu lực

Bản vẽ mái bạt xếp di động 13.2m x6.8m

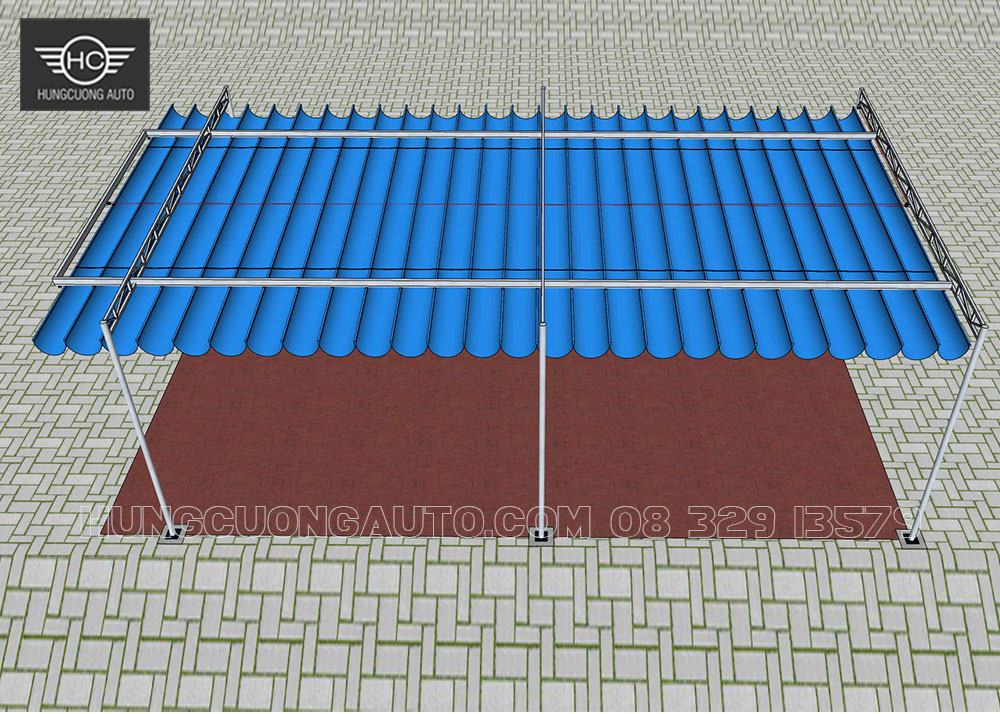

​​​​​​​Phối cảnh mái xếp nhìn từ dưới lên

Bản vẽ mái bạt xếp di động 13.2m x6.8m
​​​​​​​

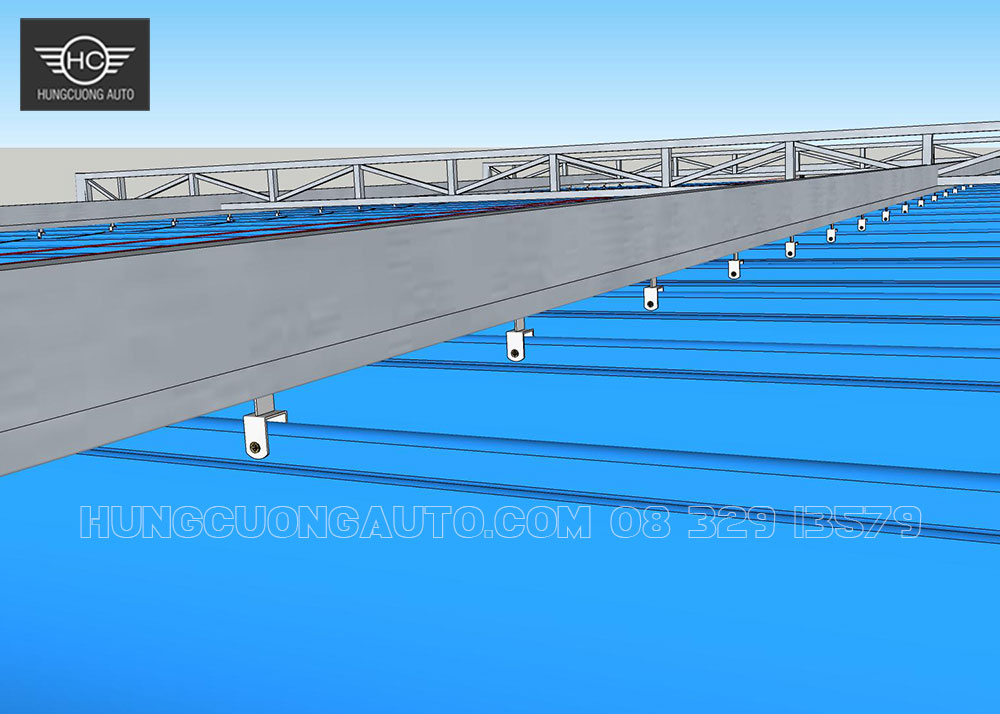

Phối cảnh đường bi chạy của mái xếp


Bản vẽ mái bạt xếp di động 13.2m x6.8m

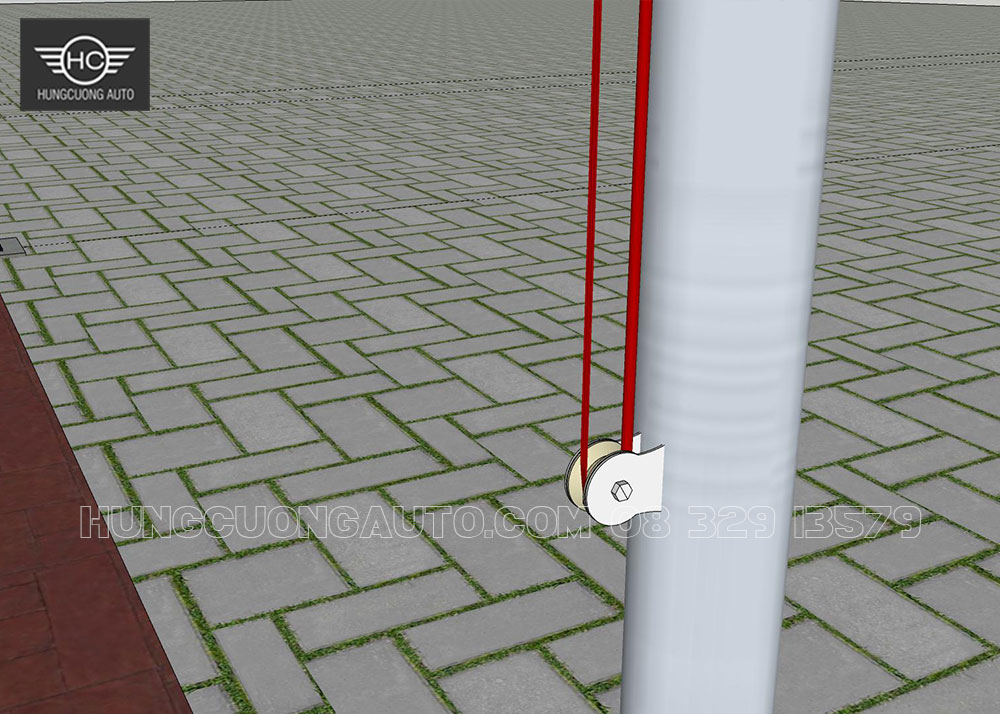

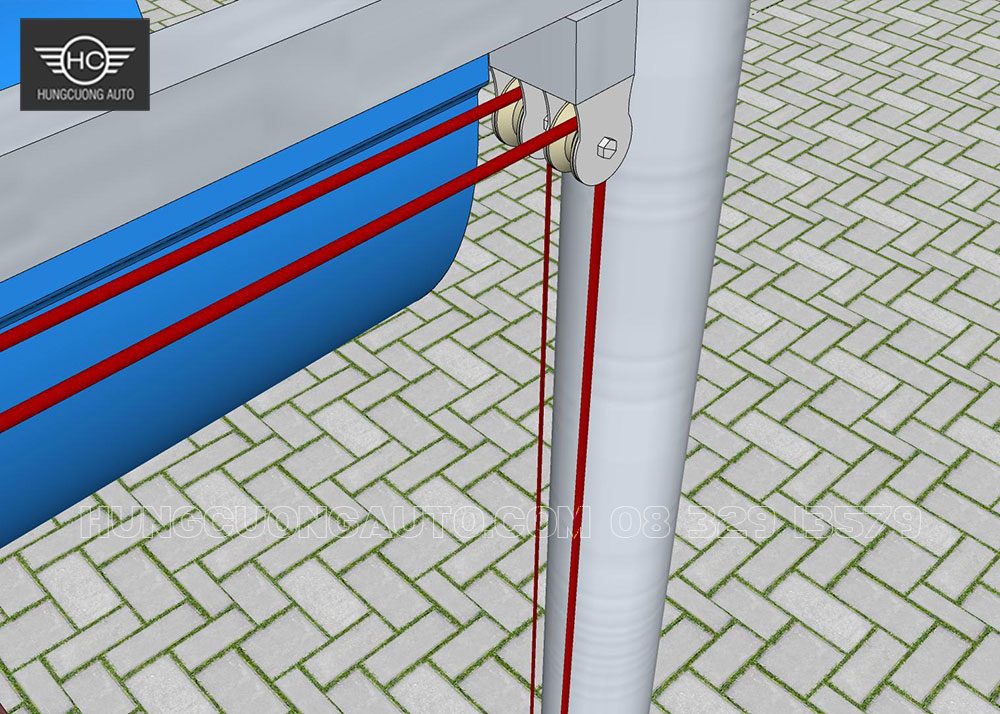

Phối cảnh đi dây và puly

Bản vẽ mái bạt xếp di động 13.2m x6.8m
Phối cảnh đi dây và puly

Chúng tôi đã giới thiệu xong tới bạn đọc về các thông số kỹ thuật, video hướng dẫn lắp đặt củaBản vẽ mái xếp 13.2m x 6.8m sử dụng kèo kép và kèo đơn. Các bạn có thể áp dụng ngay đề lắp đặt cho mái nhà mình hoặc của khách hàng. Bạn nào đang có nhu cầu muốn thiết kế, cung cấp phụ kiện hay thi công trọn gói mái xếp thì có thể liên hệ ngay chúng tôi theo số điện thoại Hotline 0392323173  or kết bạn zalo 0832913579để được tư vấn và báo giá ngay nhé.
