Phân tích bộ bản vẽ mái che di động khung giàn dài 28,72 m tại Nhà máy Hoa Sen Nghệ An, gồm hiện trạng, cột, ray, khung motor, khung kèo, mặt cắt, mô-đun giằng xếp và ảnh thi công thực tế.

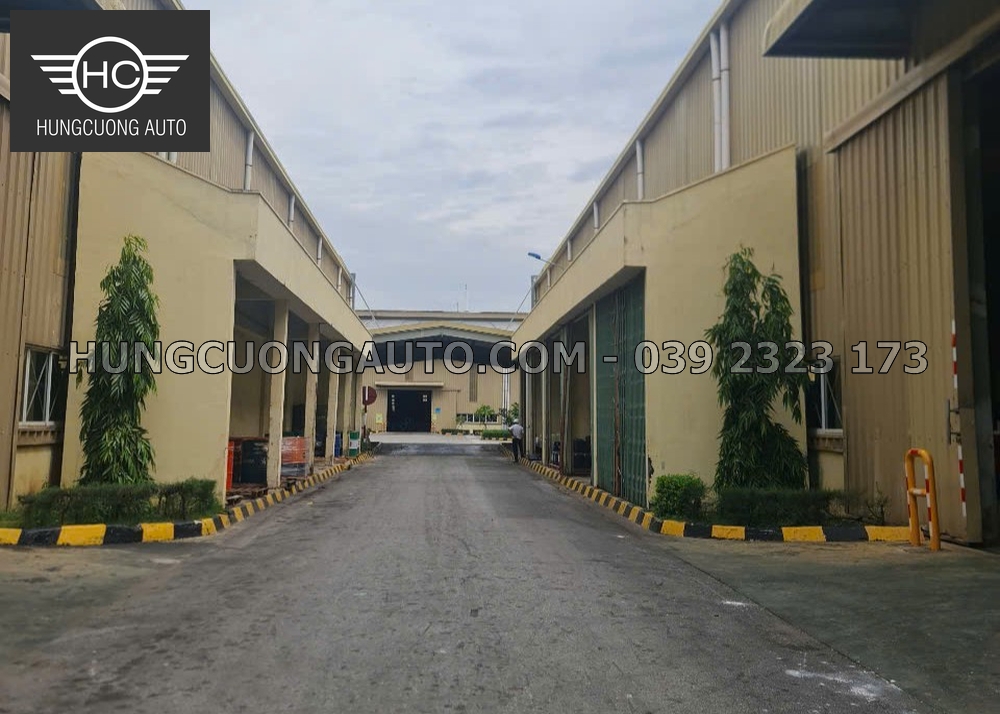

Hiện trạng khu vực cần che giữa hai khối nhà là dữ liệu đầu vào để xác định hệ trục, ray, hành trình mở–thu và phạm vi phối hợp của mái.
Mái che di động khung giàn tại Nhà máy Hoa Sen Nghệ An là một case study đáng tham khảo vì hồ sơ không chỉ có hình dáng mái. Bộ bản vẽ tách riêng hiện trạng, mặt bằng cột, hai tuyến ray, khung cố định motor, khung kèo, mặt cắt và mô-đun giằng xếp. Khi đặt các sheet cạnh ảnh lắp dựng thực tế, người đọc có thể thấy toàn bộ hệ phải được phối hợp từ bản vẽ đến khâu chạy thử.
Dữ liệu đang có cho thấy hạng mục dài 28,72 m, khoảng hai trục ray 6,40 m, bề rộng khung thể hiện trên mặt bằng 7,12 m và kích thước tổng trên mặt cắt 7,195 m. Hai đường kích thước khác nhau 75 mm cần được đối chiếu điểm đầu–cuối và phạm vi đo để xác định đây là hai kích thước khác phạm vi hay một điểm cần làm rõ trước khi gia công.
PHẠM VI BẰNG CHỨNG CỦA BÀI VIẾT
Bài viết đối chiếu bộ tài liệu sơ bộ 11 trang mang ngày 09/2025 và ảnh thi công thực tế. Tài liệu hiện có chưa bao gồm biên bản nghiệm thu ký, bản vẽ hoàn công, đầy đủ hồ sơ điện–điều khiển hoặc kết quả tính toán kết cấu. Vì vậy, phần “nghiệm thu” bên dưới là checklist cần kiểm tra và bằng chứng cần lưu, không phải tuyên bố thay cho biên bản nghiệm thu của dự án.
Vai trò có thể xác minh trong dữ liệu công khai của bài này là Hùng Cường Auto lưu trữ, biên tập và phân tích tài liệu. Vai trò thiết kế, gia công, thi công hoặc nghiệm thu chỉ nên bổ sung khi có hợp đồng, bản vẽ hoặc biên bản tương ứng.
| Dữ kiện | Thông tin đọc từ hồ sơ | Cách sử dụng đúng |
|---|---|---|
| Tên hạng mục | Mái vòm xếp di động | Cả khung kèo và bạt cùng di chuyển trên ray |
| Chiều dài bố trí | 28.720 mm | Chiều dài thể hiện trên các mặt bằng chính |
| Khoảng trục A–B | 6.400 mm | Khoảng hai trục ray, không phải bề rộng phủ bì mái |
| Bề rộng khung | 7.120 mm trên mặt bằng; 7.195 mm trên mặt cắt | Đối chiếu điểm đầu–cuối và phạm vi đo trước khi sử dụng |
| Vận hành | Có sheet khung cố định motor | Chưa đủ dữ liệu để kết luận công suất, số motor và cấu hình điều khiển |
CẦN PHƯƠNG ÁN MÁI KHUNG GIÀN CHO NHÀ XƯỞNG?
Gửi chiều dài × bề rộng × chiều cao, ảnh bốn phía, video tuyến chạy, vị trí muốn thu mái, tần suất đóng mở và địa điểm công trình để Hùng Cường Auto kiểm tra sơ bộ.
NỘI DUNG CHÍNH
Vùng cần che nằm giữa hai khối nhà và đồng thời là tuyến giao thông nội bộ. Đây không phải mặt bằng trống để đặt một bộ mái độc lập. Phương án phải phối hợp với mái đua, dầm và cột hiện hữu, cao độ đường, luồng xe, vị trí tập kết cấu kiện, nguồn điện và khoảng trống cần giữ lại khi mái thu gọn.
Với một mái che di động cho nhà xưởng, kho bãi, câu hỏi thiết kế không chỉ là “mái rộng bao nhiêu”. Cần trả lời thêm: xe cao nhất đi qua là xe gì, vùng nào không được đặt ray, mái thu về phía nào, có nước chảy qua ray không, khi mất điện phải xử lý thế nào và ai là người được phép vận hành.

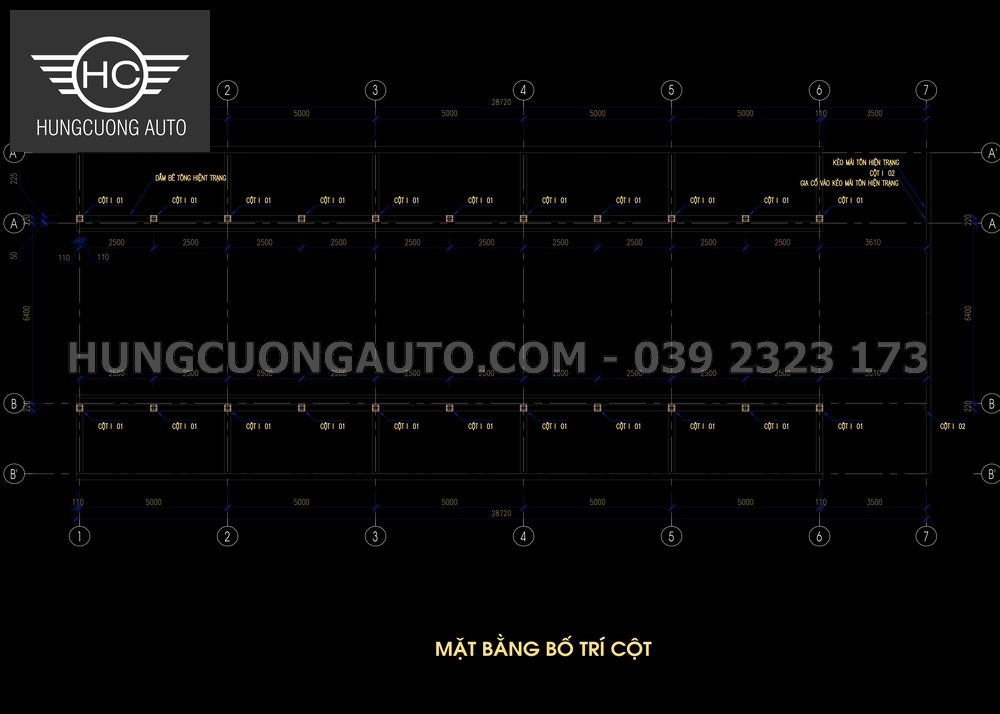

Mặt bằng bố trí cột đặt hệ mái vào lưới trục hiện trạng, thể hiện chiều dài 28,72 m và quan hệ với hai khối nhà.
Khung tên gọi hạng mục là “mái vòm xếp di động”. Trên thị trường, hệ này còn được tìm bằng các cụm mái vòm di động, nhà bạt vòm di động hoặc mái che di động khung giàn. Dấu hiệu nhận biết là nhiều kèo vòm liên tiếp, giằng xếp dạng chữ X, bánh xe chạy trên hai tuyến ray và khung cố định cho motor. Khi mái đóng hoặc mở, cả khung và bạt cùng thay đổi vị trí.
Hệ này khác mái xếp lượn sóng: ở mái lượn sóng, cột và kèo chính thường cố định, chủ yếu bạt cùng thanh đỡ trượt trên cáp hoặc ray phía trên. Có thể xem bài phân biệt mái khung giàn và mái xếp lượn sóng để tránh áp sai cấu tạo, cách vận hành hoặc cách bảo dưỡng.
Một case study có giá trị cần tách rõ phần đã được ảnh hoặc hồ sơ chứng minh và phần kiểm soát phải có trong quy trình thi công. Với dữ liệu Hoa Sen Nghệ An hiện công khai, có thể xác nhận hiện trạng, bộ bản vẽ sơ bộ, hình thức lắp khung và hình ảnh sau khi phủ bạt. Các biên bản xưởng, kết quả chạy thử và biên bản nghiệm thu ký chưa có trong bộ dữ liệu đang phân tích.
| Giai đoạn | Việc cần kiểm soát | Bằng chứng nên lưu | Trạng thái dữ liệu bài |
|---|---|---|---|
| Khảo sát | Kích thước, cao độ, luồng xe, vật cản, thoát nước, nguồn điện, vị trí thu mái | Ảnh, video, biên bản đo, mặt bằng hiện trạng | Có ảnh và mặt bằng hiện trạng |
| Thiết kế | Trục, ray, khung, motor, giằng, hình học và các điểm cần làm rõ | Bộ tài liệu sơ bộ, danh mục thay đổi, yêu cầu làm rõ | Có tài liệu sơ bộ 11 trang |
| Gia công | Vật liệu, kích thước, mối hàn, bulông, lớp bảo vệ và mã cấu kiện | Phiếu vật liệu, biên bản kiểm tra, ảnh tại xưởng | Chưa đủ dữ liệu công khai |
| Lắp dựng | Tim–cao độ ray, độ đồng bộ hai bên, ổn định tạm và bảo vệ bạt | Nhật ký, ảnh theo mốc, kết quả đo | Có ảnh lắp khung và phủ bạt |
| Chạy thử | Mở–thu, độ đều, bánh–ray, điểm dừng, điều khiển và bạt | Video toàn chu kỳ, checklist, kết quả khắc phục | Chưa có trong dữ liệu công khai |
| Nghiệm thu/bàn giao | Hồ sơ, hiện trạng, vận hành, an toàn và hướng dẫn sử dụng | Biên bản ký, hoàn công, thông tin thiết bị, hướng dẫn | Chưa có trong dữ liệu công khai |
Hồ sơ PDF gồm 11 trang khổ A3, được tổ chức từ tổng thể đến chi tiết: bìa, ảnh hiện trạng, mặt bằng cột, mặt bằng ray, khung cố định motor, mặt bằng khung kèo, mặt cắt điển hình và mặt đứng mô-đun giằng xếp. Trình tự này giúp hạn chế việc đọc riêng một sheet rồi hiểu sai kích thước hoặc vị trí.
| Trang | Nội dung | Thông tin chính cần đối chiếu |
|---|---|---|
| 1–2 | Bìa hồ sơ | Tên dự án, hạng mục, giai đoạn và thời điểm phát hành |
| 3–5 | Ảnh hiện trạng | Hai khối nhà, mái đua, đường nội bộ và chướng ngại liên quan |
| 6 | Mặt bằng bố trí cột | Hệ trục 1–7, A–B, chiều dài 28,72 m và quan hệ hiện trạng |
| 7 | Mặt bằng bố trí ray | Hai tuyến ray dọc và khoảng trục A–B là 6,40 m |
| 8 | Khung cố định motor | Khung đầu tuyến, dầm biên và các quy cách ghi chú trên sheet |
| 9 | Mặt bằng khung kèo | Bề rộng 7,12 m, chiều dài 28,72 m và các bước khung |
| 10 | Mặt cắt điển hình | Hình học kèo, kích thước 7,195 m, ray, bánh xe và cao độ |
| 11 | Mặt đứng mô-đun | Bước điển hình 1,50 m và nguyên lý giằng xếp chữ X |

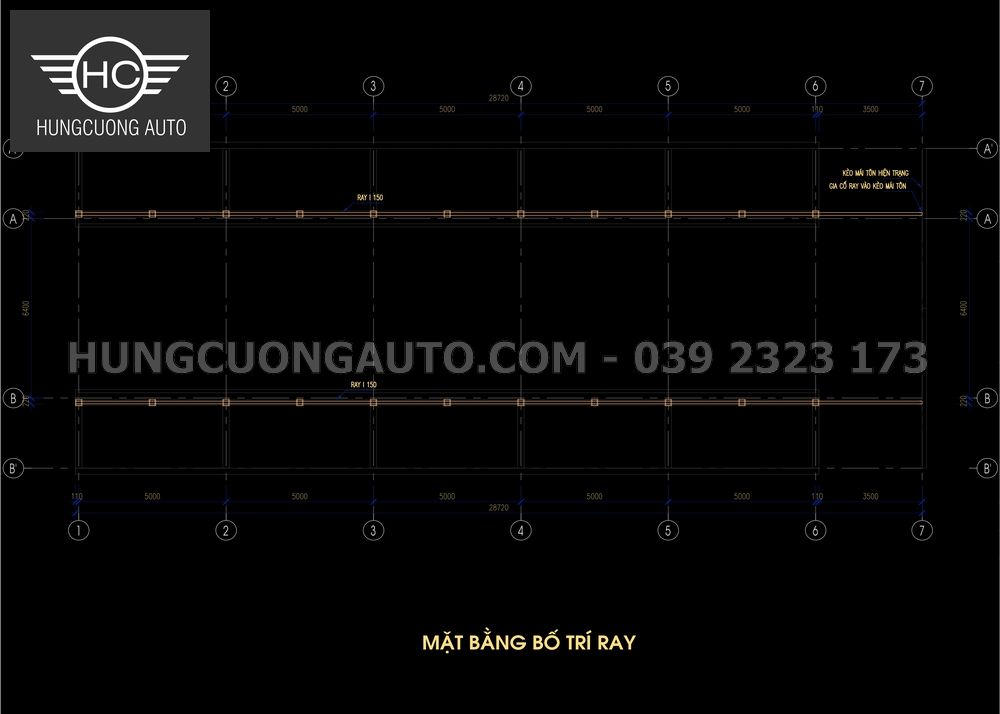

Hai tuyến dẫn hướng chạy dọc chiều dài 28,72 m; khoảng trục A–B là 6,40 m.
Sheet ray có ghi “RAY I150”. Đây là thông tin của phương án đang phân tích, không phải quy cách mặc định cho mọi công trình. Khi triển khai, ray còn phải được kiểm soát cùng cao độ, độ thẳng, mối nối, liên kết nền hoặc dầm, điểm dừng và thoát nước. Xem thêm phân tích riêng về nền, móng, ray và thoát nước cho mái khung giàn.

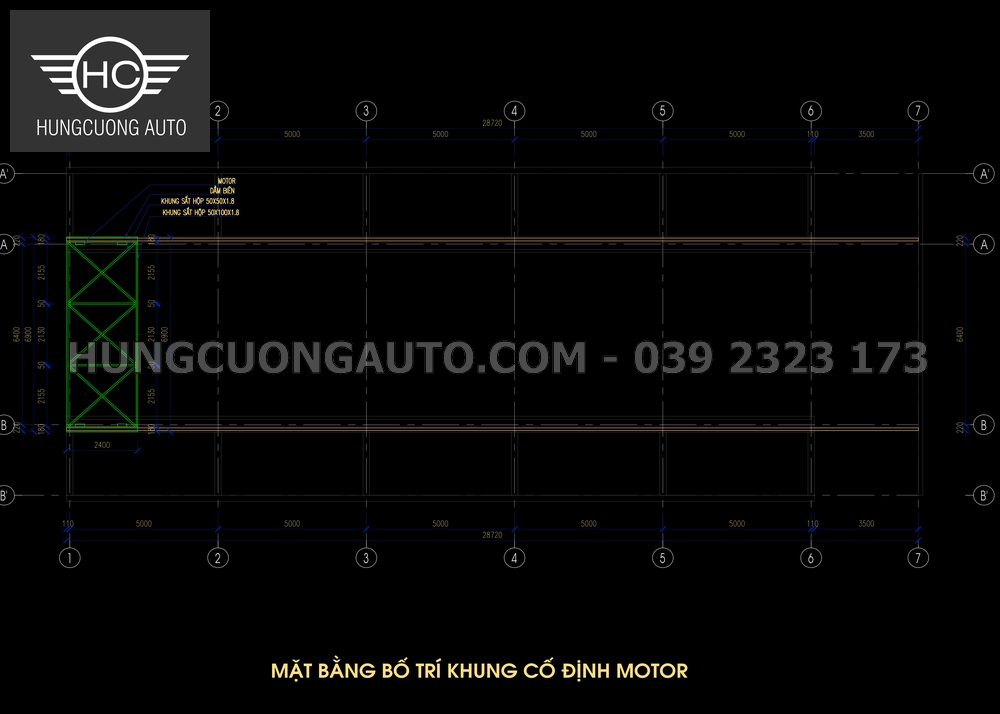

Khung motor nằm tại đầu tuyến; sheet thể hiện vị trí kết cấu nhưng chưa đủ để kết luận công suất và cấu hình điều khiển.
Khung motor có kích thước dọc 2.400 mm; sheet ghi hộp thép 50×50×1,8 mm và 50×100×1,8 mm. Các con số chỉ mô tả bản vẽ sơ bộ của case này, không phải cấu hình chung. Việc chọn motor phải xét lực cản cơ khí, số cụm bánh, truyền động, chu kỳ làm việc, hành trình, nguồn điện, điểm dừng và phương án xử lý mất điện. Bài mái khung giàn nên dùng kéo tay hay motor giải thích riêng phần này.

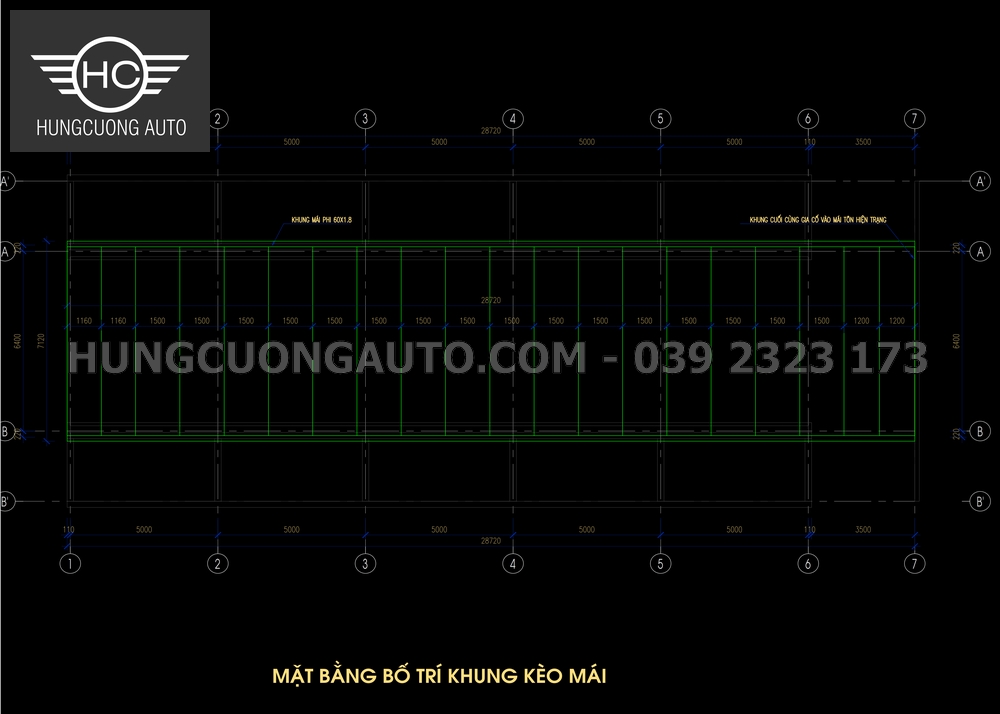

Mặt bằng khung kèo thể hiện bề rộng 7,12 m, chiều dài 28,72 m và các bước mô-đun dọc hành trình.

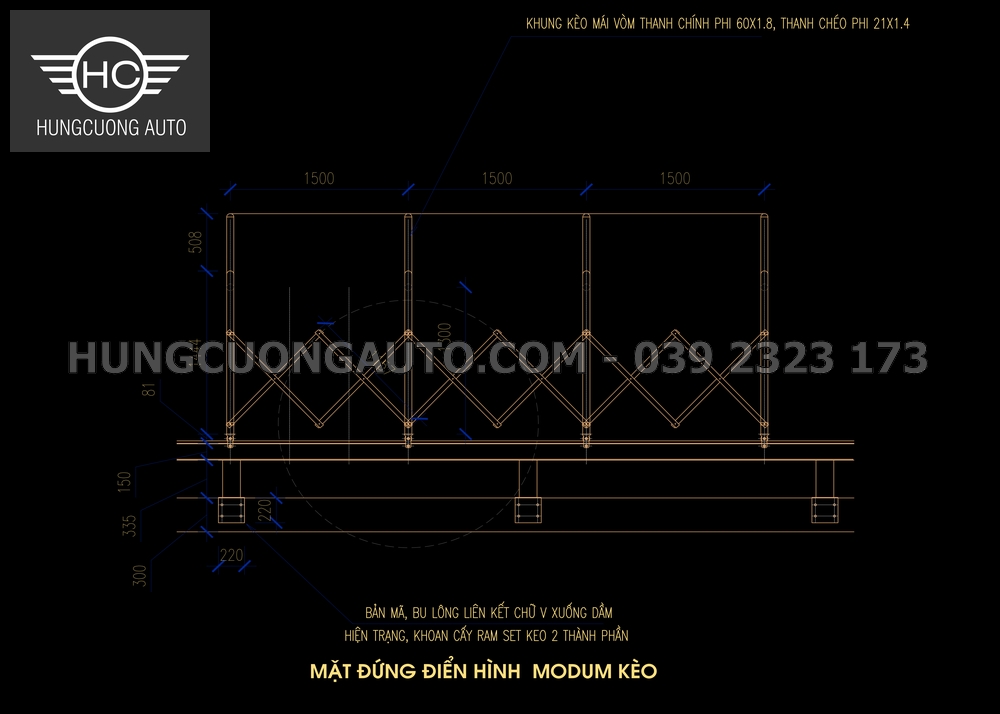

Mặt đứng mô-đun giúp giải thích nguyên lý các khung thay đổi khoảng cách khi mái mở–thu.
Phần lớn bước khung trên phương án là 1.500 mm, hai đầu có các đoạn chuyển tiếp 1.160 mm và 1.200 mm. Không nên biến 1,50 m thành “công thức chung”. Bước mô-đun phải được xác định theo hình học, tải trọng, bạt, vật liệu khung, cấu tạo giằng, bánh xe và điều kiện sử dụng của từng mái.

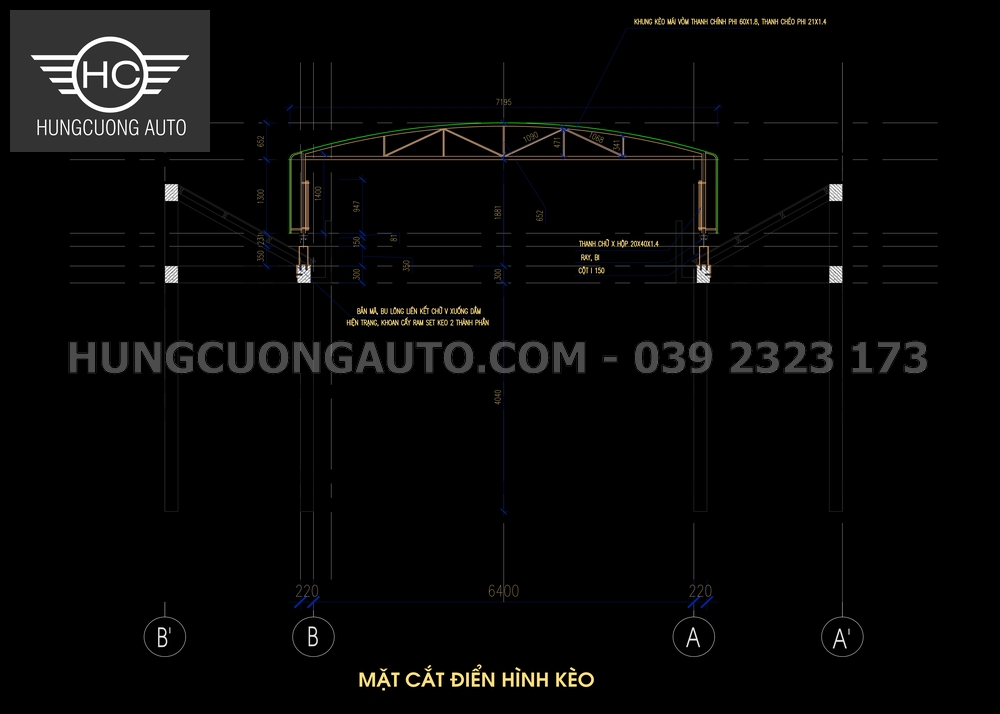

Mặt cắt thể hiện khoảng hai trục ray 6,40 m và kích thước tổng phía trên 7,195 m.
Ba số 6,40 m, 7,12 m và 7,195 m nằm trên ba đường kích thước khác nhau. Trước khi dùng cho gia công, cần đối chiếu điểm đầu–cuối, vị trí đo, khung tên và ghi chú để xác định 7,12 m với 7,195 m là hai kích thước khác phạm vi hay một điểm cần yêu cầu đơn vị thiết kế làm rõ. Đối chiếu sớm trên bản vẽ luôn hiệu quả hơn xử lý sai khác tại hiện trường.
Nếu chỉ nhân 28,72 × 7,12 m, hình chiếu chữ nhật tham chiếu khoảng 204,5 m². Con số này không mặc nhiên là diện tích bạt, diện tích nghiệm thu hoặc diện tích tính tiền; phạm vi đo còn phụ thuộc hình cong mái, mép bạt và quy ước hợp đồng.
Nghiên cứu các hệ mái co giãn công nghiệp tại Trung Quốc cho thấy một nguyên tắc thống nhất: không đánh giá motor, ray hoặc bạt riêng rẽ. Một bộ mái vận hành được khi sáu cụm dưới đây phù hợp với nhau:
| Cụm | Vai trò | Điểm cần phối hợp |
|---|---|---|
| Nền/kết cấu đỡ | Tiếp nhận tải và giữ hình học đường chạy | Cao độ, liên kết, lún, nước và va chạm xe |
| Ray | Dẫn hướng bánh xe | Tim, cao độ, mối nối, song song và cữ cuối |
| Bánh xe/dầm đầu | Truyền tải và chuyển động | Tải bánh, tiếp xúc ray, chống nhấc và đồng bộ hai bên |
| Khung giàn/giằng | Tạo hình và thay đổi chiều dài mái | Hình học, khớp, bước mô-đun, độ ổn định và liên kết |
| Truyền động/điều khiển | Tạo lực, đảo chiều và dừng | Motor, truyền lực, bảo vệ, giới hạn hành trình và dừng |
| Bạt/thoát nước | Che mưa nắng và chuyển động cùng khung | Độ căng, mép liên kết, cọ xát, hướng thoát và vùng đọng nước |
Danh mục cấu tạo chi tiết có thể xem tại bài phụ kiện mái che di động khung giàn. Trong case study này, các phụ kiện chỉ được nhắc ở mức quan hệ hệ thống để tránh trùng nội dung.
Bản vẽ sơ bộ chỉ là đầu vào. Trước gia công cần có phiên bản phát hành phù hợp, làm rõ kích thước chưa thống nhất và xác định phạm vi vật liệu, mối hàn, bulông, lớp bảo vệ, ray, bánh xe, truyền động, bạt và điện–điều khiển. Cấu kiện nên được mã hóa để đối chiếu từ xưởng đến vị trí lắp.
Tại hiện trường, mốc quan trọng là tim và cao độ hai tuyến ray. Bánh xe phải ăn đúng ray, các cụm khung giữ được trạng thái ổn định trong từng giai đoạn lắp và hai bên không bị kéo lệch. Bạt cần được bảo vệ khỏi cạnh sắc, bụi bẩn, xước hoặc thủng trong vận chuyển và thi công.

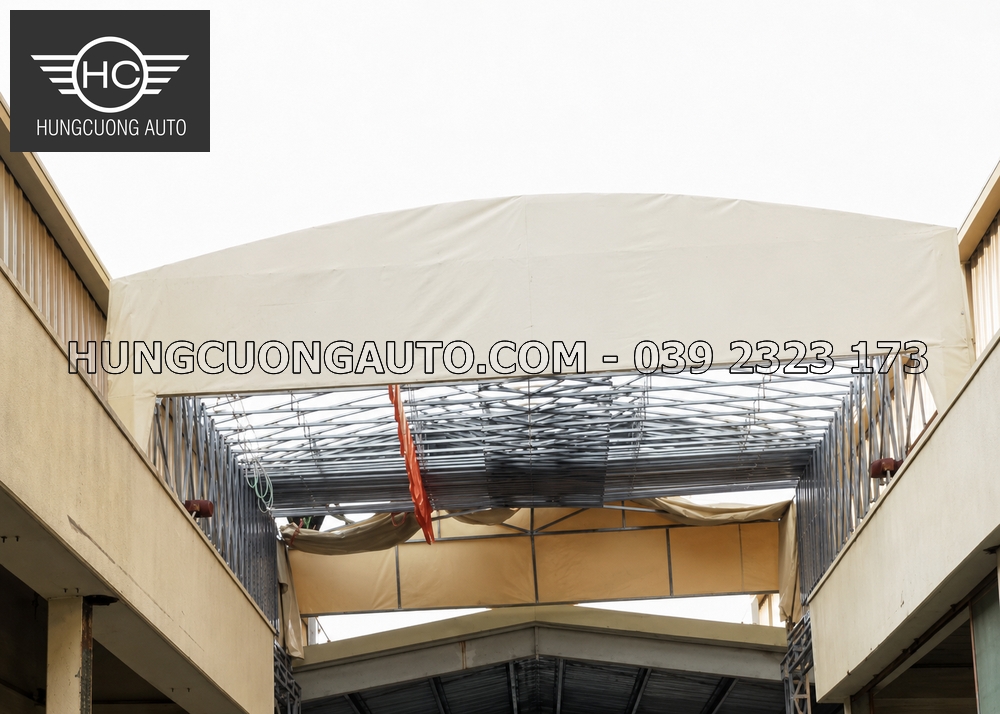

Ảnh lắp dựng xác nhận hình thức nhiều kèo vòm liên tiếp và giằng xếp giữa các khung; ảnh không thay thế kết quả đo hoặc biên bản chất lượng.

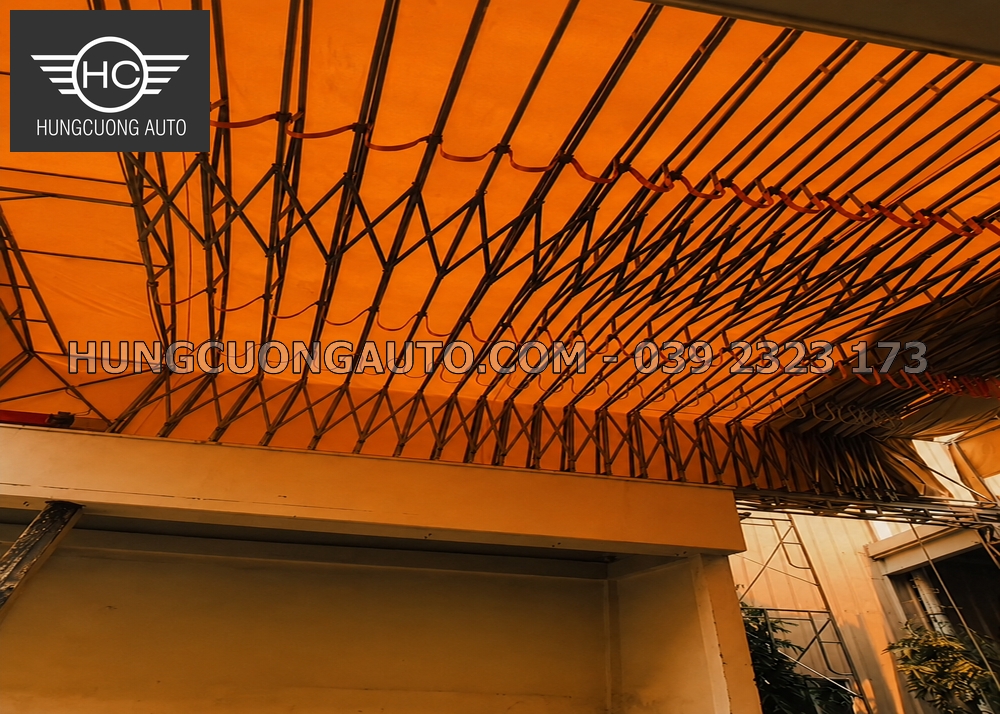

Sau khi phủ bạt, hình vòm và các mô-đun khung vẫn có thể quan sát từ phía dưới; cần kiểm tra thêm mép liên kết, cọ xát và thoát nước.
Chạy thử không nên kết thúc bằng một câu chung chung “mái hoạt động tốt”. Kết quả cần gắn với từng hạng mục và có bằng chứng. Số chu kỳ, tải thử, dung sai và biểu mẫu chính thức phải theo hợp đồng, hồ sơ thiết kế, hướng dẫn thiết bị và yêu cầu của chủ đầu tư; bài viết không tự đặt một con số chung cho mọi mái.
| Hạng mục | Cách kiểm tra | Bằng chứng cần lưu |
|---|---|---|
| Hồ sơ | Đúng phiên bản, khớp phạm vi, các điểm làm rõ đã được đóng | Danh mục bản vẽ, phê duyệt, biên bản và hoàn công nếu thuộc phạm vi |
| Ray và bánh xe | Quan sát tiếp xúc, mối nối, cữ chặn, chạy qua toàn hành trình và độ đồng bộ hai bên | Kết quả đo, ảnh chi tiết, video toàn chu kỳ |
| Khung và giằng | Hình học, mối hàn, bulông, khớp, biến dạng và lớp bảo vệ | Checklist, ảnh, chứng từ vật liệu/kiểm tra theo phạm vi |
| Motor và điều khiển | Chiều chạy, điểm dừng, nút dừng, bảo vệ và xử lý khi mất điện theo đúng cấu hình | Thông tin thiết bị, sơ đồ, kết quả thử chức năng |
| Bạt | Bề mặt, mép liên kết, độ căng, cọ xát, mắc kẹt và hướng thoát nước | Ảnh toàn cảnh/chi tiết và xác nhận xử lý lỗi |
| Vận hành an toàn | Vùng chuyển động, khóa/neo, biển cảnh báo, người phụ trách và điều kiện phải dừng | Hướng dẫn vận hành, danh sách bàn giao, nhật ký đào tạo |
Sau bàn giao, chủ đầu tư cần nhận được trạng thái an toàn của mái, cách khóa/neo, cách dừng, phạm vi người được vận hành, lịch kiểm tra và đầu mối kỹ thuật. Các lưu ý vận hành theo thời tiết nên được đối chiếu với bài sử dụng mái che di động an toàn khi mưa gió; lịch kiểm tra tham khảo tại bài bảo dưỡng mái khung giàn theo 4 mốc.
Nếu cần đánh giá tải trọng, vật liệu và khả năng chịu lực, phải lập thuyết minh tính toán kết cấu mái che di động phù hợp với đúng địa điểm và cấu hình. Không thể suy ra “chịu gió cấp mấy” chỉ từ ảnh hoặc một tiết diện ghi trên bản vẽ sơ bộ.
| Nhóm dữ liệu | Nội dung cần gửi | Dùng để quyết định |
|---|---|---|
| Kích thước | Dài, rộng, cao, thông thủy và vị trí thu mái | Hệ trục, hình học, hành trình và phạm vi che |
| Hiện trạng | Ảnh bốn phía, video tuyến chạy, nền/dầm/cột và mái hiện hữu | Ray, liên kết, vật cản và biện pháp lắp |
| Vận hành | Tần suất, thời gian mở–thu, kéo tay hay motor, người sử dụng | Truyền động, điều khiển và quy trình |
| Giao thông | Loại xe, chiều cao, bán kính quay, cửa kho, vùng cấm đặt ray | Thông thủy, cao độ và vùng thu mái |
| Môi trường | Địa điểm, gió, mưa, ăn mòn và yêu cầu về bạt | Vật liệu, lớp bảo vệ, neo và thoát nước |
| Phạm vi | Thiết kế, gia công, cung cấp hay thi công trọn gói | Nội dung hồ sơ, báo giá và trách nhiệm các bên |
Hệ mái có thể mở để tạo vùng che và thu gọn để giải phóng không gian theo nhu cầu vận hành. Tuy nhiên, phương án chỉ phù hợp khi ray, vùng chuyển động, vị trí thu và quy trình sử dụng không xung đột với luồng xe, người và thiết bị của nhà máy.
Tùy phạm vi, hồ sơ thường cần hiện trạng, hệ trục, ray, khung kèo, mặt cắt, giằng xếp, bánh xe/dầm đầu, khung motor hoặc cơ cấu kéo, liên kết, bạt, thoát nước và điện–điều khiển. Hồ sơ thi công còn phải có chi tiết chế tạo và tài liệu tính toán phù hợp.
Không nên. Kích thước, nền/dầm đỡ, gió, bạt, hành trình, luồng xe và tần suất sử dụng khác nhau. Case này chỉ dùng để hiểu cách tổ chức hồ sơ và quan hệ giữa các cụm kỹ thuật.
Không. Đây là thông tin thể hiện trên phương án đang phân tích. Không dùng làm quy cách mặc định nếu chưa có tính toán, bản vẽ và xác nhận cho công trình mới.
Có. Cần kiểm tra chuyển động toàn hành trình, độ đồng bộ, bánh–ray, điểm dừng, bảo vệ/điều khiển theo cấu hình, bạt và vùng vận hành. Cách thử cụ thể phải theo hồ sơ và hợp đồng; kết quả nên được ghi bằng checklist, ảnh và video, không chỉ xác nhận bằng lời.
Không. Bài chỉ phân tích hình trích dẫn đã loại bỏ thông tin không cần thiết. Không sử dụng ảnh trên web để gia công, lập hồ sơ hoàn công hoặc thay cho biên bản nghiệm thu.
HÙNG CƯỜNG AUTO – THIẾT KẾ MÁI CHE THEO TỪNG HIỆN TRẠNG
Gửi kích thước, ảnh/video, vị trí thu mái, nhu cầu kéo tay hoặc motor và địa điểm công trình. Kỹ thuật sẽ kiểm tra dữ liệu đầu vào trước khi đề xuất phương án và báo giá.
Tham khảo kỹ thuật quốc tế: quy trình kết cấu màng Thượng Hải, quy trình chế tạo–lắp đặt kết cấu thép và tài liệu sáng chế hệ giàn gập co giãn tự động CN106437048A. Các nguồn này chỉ được dùng để đối chiếu logic kiểm soát kỹ thuật, không phải căn cứ pháp lý nghiệm thu công trình tại Việt Nam.
Phân tích tài liệu: KTS Nguyễn Văn Hùng. Cập nhật ngày 01/08/2026. Nội dung được đối chiếu từ bộ tài liệu sơ bộ mang ngày 09/2025, ảnh thi công thực tế và tài liệu kỹ thuật tham khảo.
Lưu ý: Không sao chép kích thước, tiết diện, ray, bước kèo, motor hoặc cấu tạo của case study này để gia công cho công trình khác. Mỗi dự án phải khảo sát, tính toán và phát hành hồ sơ riêng.
