Bảo Dưỡng Mái Che Di Động Khung Giàn Theo 4 Mốc

Mái che di động khung giàn cần được kiểm tra đồng bộ từ khung, bạt đến ray, bánh xe, truyền động và tủ điện.

Bảo dưỡng mái che di động khung giàn không chỉ là quét ray hoặc tra dầu mỡ. Đây là hệ mái mà cả khung thép và bạt cùng di chuyển trên bánh xe; một thay đổi nhỏ ở ray, bánh xe, giằng xếp, điểm khóa, motor hoặc tủ điện đều có thể khiến mái chạy nặng, lệch hai bên hoặc dừng giữa hành trình.

Bài viết dưới đây cung cấp checklist theo bốn mốc: trước mỗi lần vận hành, hàng tháng, khoảng 6 tháng và sau mưa gió hoặc sự cố. Các mốc là khung tham khảo để quản lý ban đầu; lịch thực tế phải căn cứ hồ sơ bàn giao, số lần đóng mở, loại thiết bị và điều kiện tại công trình.

Trả lời nhanh

Người vận hành nên quan sát vùng chạy, vật cản, ray, khóa mái, bạt, dây điện và tiếng động trước khi đóng–mở. Hàng tháng cần vệ sinh ray nền, quan sát bánh xe, khung, giằng, liên kết, thoát nước và ghi nhật ký. Khoảng 6 tháng nên mời đơn vị kỹ thuật kiểm tra đồng bộ ray, truyền động, motor, tủ điện và kết cấu. Sau mưa gió, ngập nước hoặc va chạm phải đánh giá lại trước khi sử dụng.

1. Xác định đúng hệ mái trước khi bảo dưỡng

Trên thị trường, các tên “mái che di động”, “mái xếp” và “mái bạt kéo” thường bị dùng lẫn nhau. Bài này chỉ áp dụng cho mái che di động khung giàn: cả khung thép và bạt cùng mở–thu trên bánh xe và đường ray.

Nếu chưa chắc đang dùng hệ nào, hãy xem bài phân biệt mái che khung giàn và mái xếp lượn sóng trước khi áp dụng checklist.

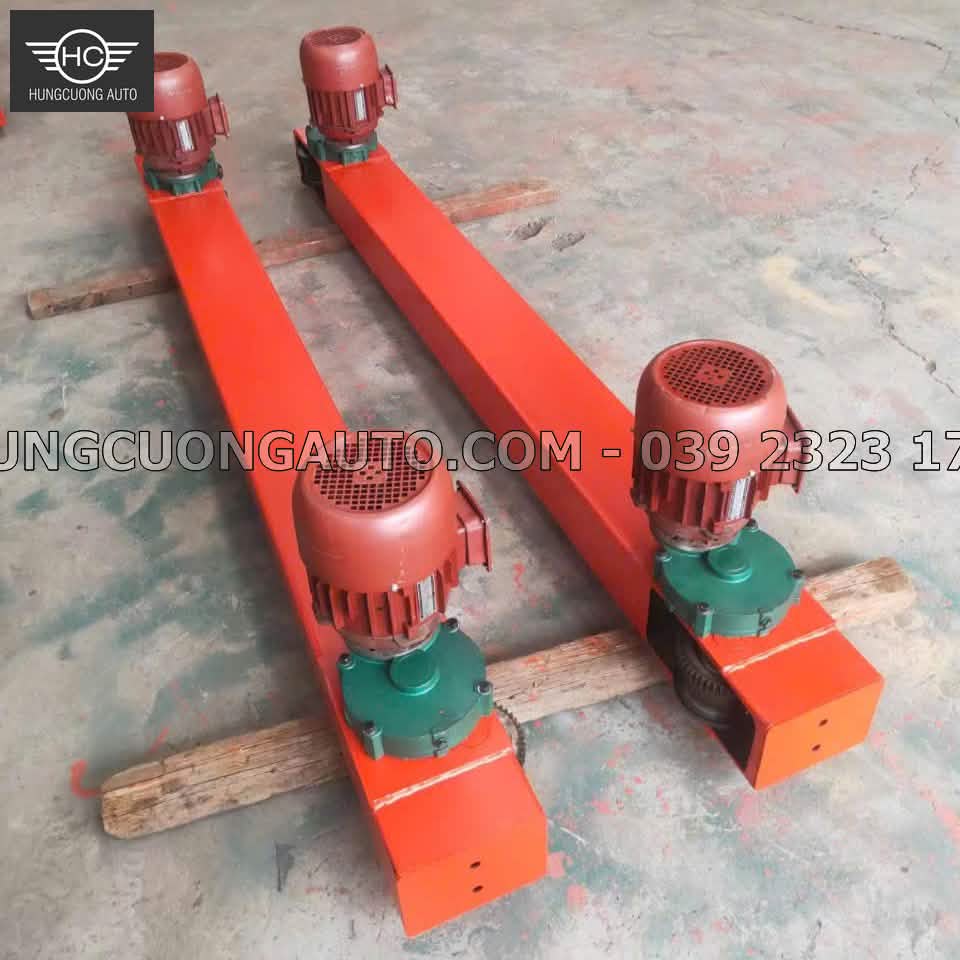

Cụm dầm đầu, truyền động và bánh xe là một hệ đồng bộ; không nên chỉ xử lý riêng motor khi mái đang chạy nặng.

2. Lịch bảo dưỡng mái che khung giàn theo 4 mốc

Không có một chu kỳ duy nhất phù hợp với mọi công trình. Mái đóng mở nhiều lần mỗi ngày, đặt ở nơi nhiều bụi, ven biển, có xe đi sát ray hoặc thường xuyên ngập nước phải được kiểm tra sớm hơn mái ít vận hành trong môi trường khô sạch.

Lưu ý: “Khoảng 6 tháng” là mốc tham khảo, không phải chu kỳ bắt buộc cho mọi mái. Luôn ưu tiên hồ sơ bàn giao và hướng dẫn đúng model thiết bị.

3. Checklist trước mỗi lần vận hành

Người vận hành không cần tháo thiết bị hay chỉnh cơ cấu. Mục tiêu là phát hiện sớm dấu hiệu bất thường từ vị trí an toàn.

Kiểm tra vùng chuyển động

Đảm bảo không có người, xe, hàng hóa, dây điện, thang hoặc vật liệu trong hành trình mở–thu. Không để người đứng giữa các khung, gần bánh xe hoặc vị trí có nguy cơ bị kẹp.

Quan sát ray và đường chạy

Với ray nền, kiểm tra đất cát, đá, phoi kim loại, nước đọng và vật cản. Với ray trên cao, chỉ quan sát từ vị trí an toàn; không tự trèo lên kết cấu. Bài nền, móng, ray và thoát nước giải thích riêng hai phương án ray.

Kiểm tra khóa, neo và cữ chặn

Xác nhận khóa và neo đang ở trạng thái đúng theo quy trình bàn giao. Không dùng motor hoặc sức người để ép mái chạy khi khóa chưa được nhả đúng cách.

Quan sát bạt, dây điện và tủ điều khiển

Không vận hành nếu bạt võng hoặc đọng lượng nước bất thường; dây dẫn bong vỏ; tủ điện có dấu hiệu ngấm nước, phát mùi lạ hoặc thiết bị bảo vệ liên tục ngắt. Người không có chuyên môn không mở tủ điện.

Nghe và quan sát khi mái chạy

Mái phải di chuyển tương đối đồng đều, không giật mạnh, phát tiếng nghiến mới xuất hiện hoặc lệch rõ giữa hai bên. Khi có dấu hiệu khác thường, dừng mái và ghi lại video để kỹ thuật viên đánh giá.

4. Checklist bảo dưỡng hàng tháng

Kiểm tra hàng tháng giúp phát hiện thay đổi nhỏ trước khi chúng ảnh hưởng tới toàn bộ hệ mái. Công việc chỉ thực hiện khi mái đã dừng, nguồn năng lượng nguy hiểm được kiểm soát theo quy trình tại công trình và khu vực không còn người, xe đi qua.

Ray nền, nền và thoát nước

• Quét sạch đất cát, đá, lá cây và vật cản trên đường chạy.
• Quan sát ray có cong, móp, gỉ tập trung hoặc tạo bậc tại mối nối không.
• Kiểm tra khu vực chân ray có lún, nứt, bong liên kết hoặc đọng nước kéo dài không.
• Quan sát cữ cuối ray và vùng xe đi qua có bị va chạm, xô lệch hay không.

Không đổ dầu hoặc mỡ trực tiếp lên toàn bộ mặt ray theo cảm tính. Chất bôi trơn sai vị trí có thể giữ bụi, che dấu mài mòn hoặc làm thay đổi độ bám của hệ truyền động.

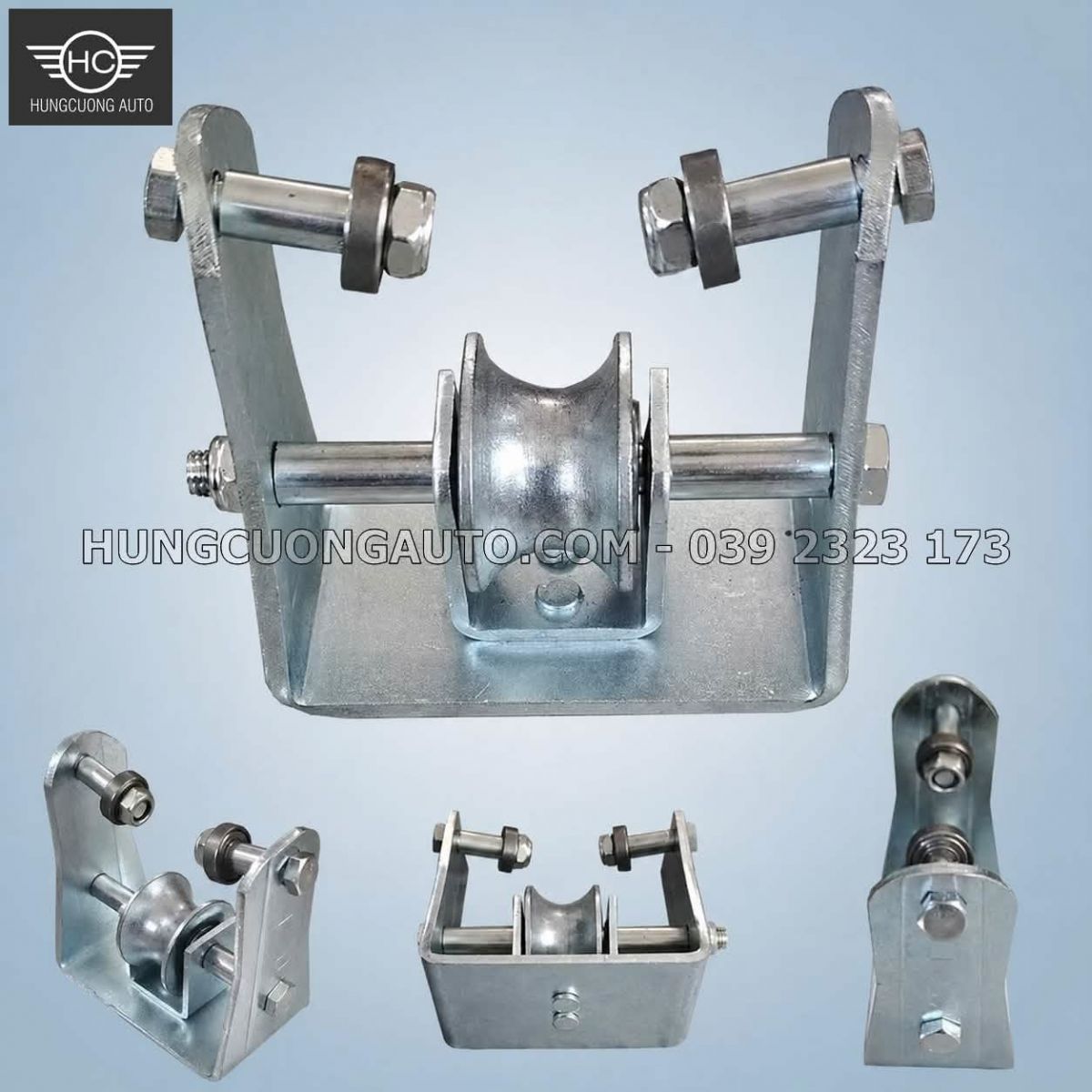

Vết cọ lệch, tiếng kêu mới hoặc mạt kim loại quanh bánh xe là những dấu hiệu cần được kiểm tra kỹ thuật.

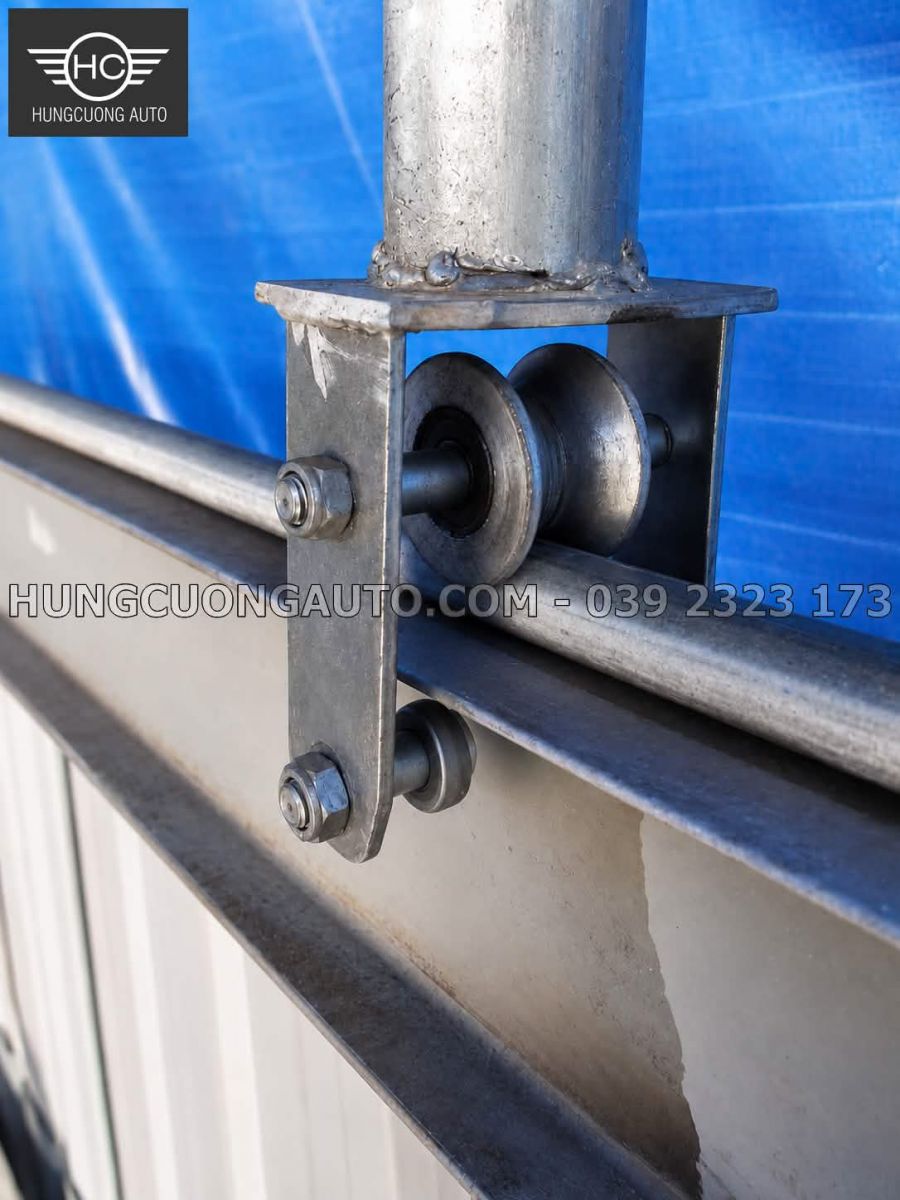

Bánh xe, dầm đầu và chống nhấc

Quan sát các bánh xe có tiếp xúc đều với ray không. Yêu cầu kiểm tra kỹ thuật khi bánh cọ thành ray, một bên mái đi nhanh hơn, khung rung ở một vị trí cố định hoặc cụm chống nhấc/chống trật ray bị biến dạng.

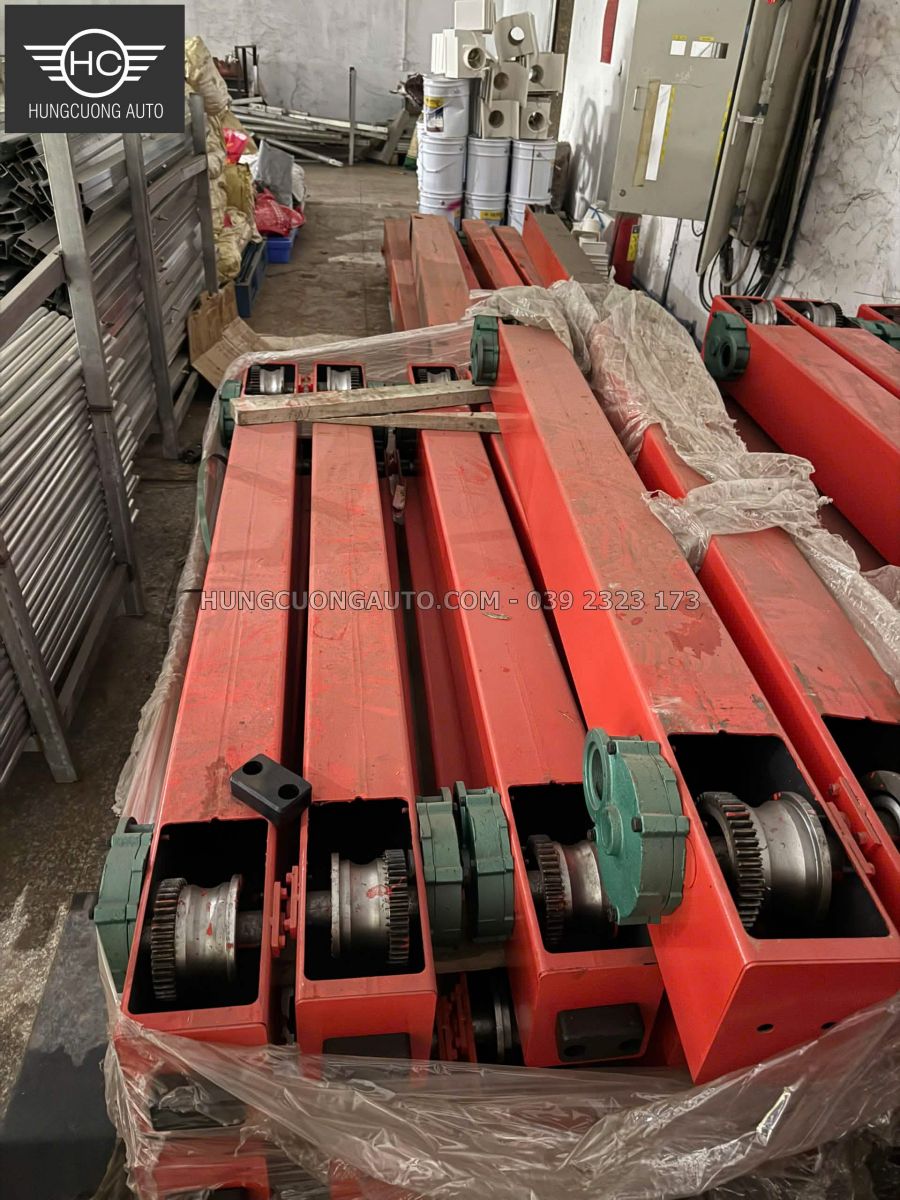

Dầm đầu phải được kiểm tra cùng liên kết bánh xe, trục và cụm truyền động; không đánh giá từng chi tiết tách rời.

Không tự điều chỉnh cụm chống nhấc nếu chưa xác định nguyên nhân từ ray, bánh xe và độ thẳng của khung.

Khung thép, giằng xếp và liên kết

Kiểm tra bằng mắt các thanh giằng, khớp liên kết, bulông và mối hàn có thể quan sát an toàn. Cần chú ý các dấu hiệu cong vênh, mất đối xứng, bulông thiếu hoặc lỏng, mối hàn nứt, lớp bảo vệ bong và vết va chạm mới. Không tự hàn, nắn hoặc thay đổi giằng khi chưa đối chiếu hồ sơ kết cấu.

Bạt và đường thoát nước

Quan sát bề mặt bạt, mép liên kết và vị trí tiếp xúc với khung. Cần xử lý khi bạt rách, thủng, bong mép, chùng thành vùng dễ đọng nước, thoát nước về phía motor/tủ điện hoặc cọ vào kim loại khi mái chuyển động. Không phun nước áp lực cao trực tiếp vào bạt, ổ bi, motor, đầu nối điện và tủ điều khiển.

Khóa, neo, cữ chặn và nhật ký

Kiểm tra khóa/neo có biến dạng, gỉ hoặc kẹt; cữ chặn có còn chắc và đúng vị trí. Ghi ngày kiểm tra, người thực hiện, hiện trạng, ảnh/video và hướng xử lý. Nhật ký giúp phân biệt lỗi xuất hiện đột ngột với lỗi tăng dần theo thời gian.

5. Kiểm tra chuyên sâu khoảng 6 tháng gồm những gì?

Mốc này phù hợp để tổ chức một lần kiểm tra đồng bộ ban đầu. Mái vận hành liên tục hoặc ở môi trường khắc nghiệt có thể cần kiểm tra sớm hơn. Các hạng mục dưới đây nên do đơn vị kỹ thuật thực hiện sau khi cô lập nguồn và kiểm soát khu vực làm việc.

Độ thẳng và đồng bộ của hệ ray

Đánh giá tim ray, cao độ, mối nối, độ ổn định của nền hoặc dầm đỡ và tình trạng hai tuyến ray. Không tăng công suất motor để bù cho ray đang cong, lún hoặc lệch.

Bánh xe và cụm truyền động

Kiểm tra độ mòn bánh xe, ổ bi, trục, bánh răng, cụm LDA và liên kết truyền động. Vị trí và loại chất bôi trơn phải theo tài liệu thiết bị; không dùng một loại mỡ cho mọi bộ phận. Xem cấu tạo chi tiết tại bài phụ kiện mái che di động khung giàn.

Cụm LDA cần được đánh giá cùng bánh xe, trục và độ đồng bộ hai bên mái.

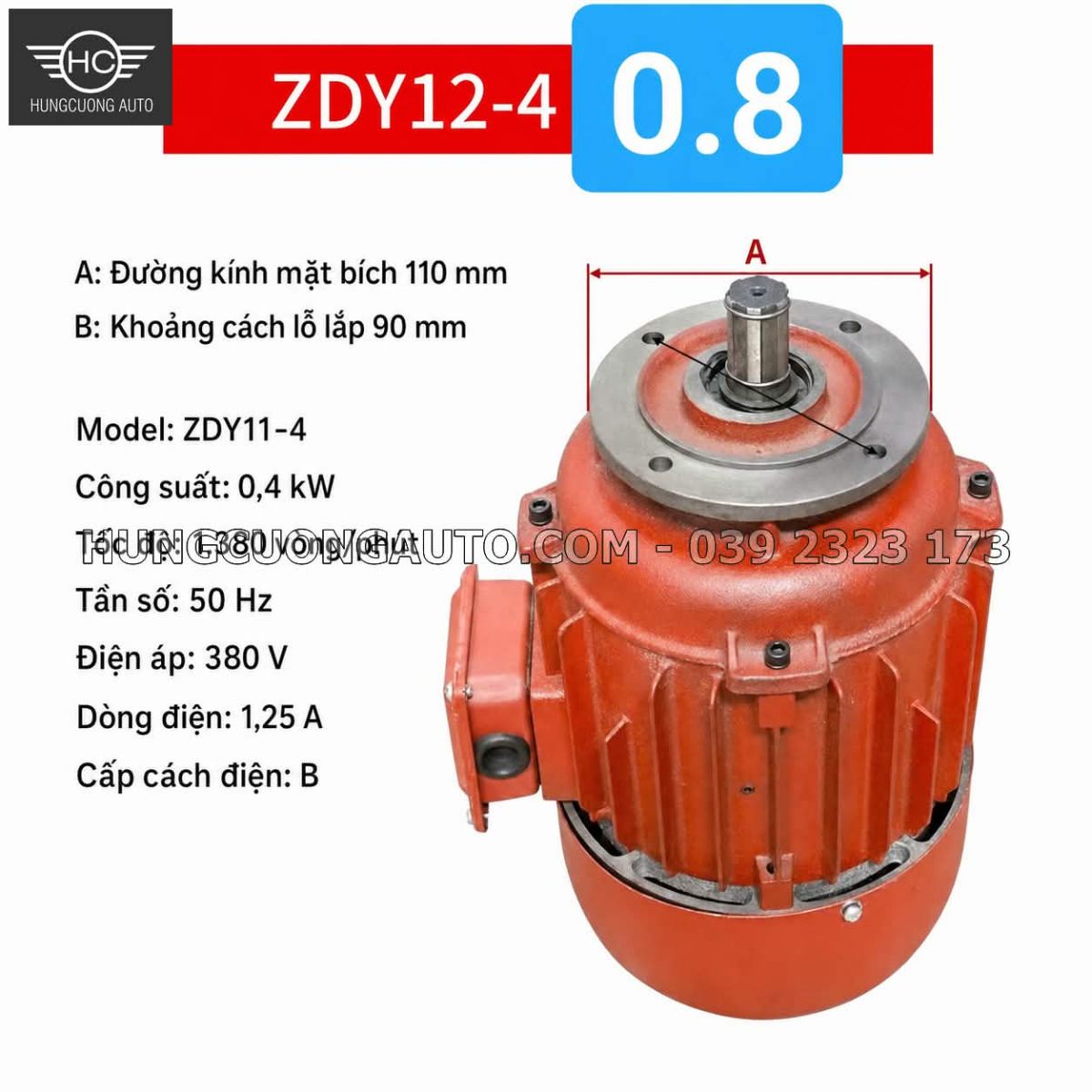

Motor ZDY và cơ cấu phanh

Đối chiếu nhãn motor, tình trạng liên kết, âm thanh, độ rung, nhiệt độ vận hành và cơ cấu phanh theo đúng hồ sơ thiết bị. Dừng kiểm tra khi motor nóng tăng bất thường, phát tiếng lớn, có mùi lạ hoặc tốc độ không ổn định. Không tự chỉnh phanh hay thay motor chỉ dựa vào kích thước vỏ ngoài.

Việc kiểm tra motor và phanh phải bám đúng model, nguồn điện và sơ đồ truyền động của công trình.

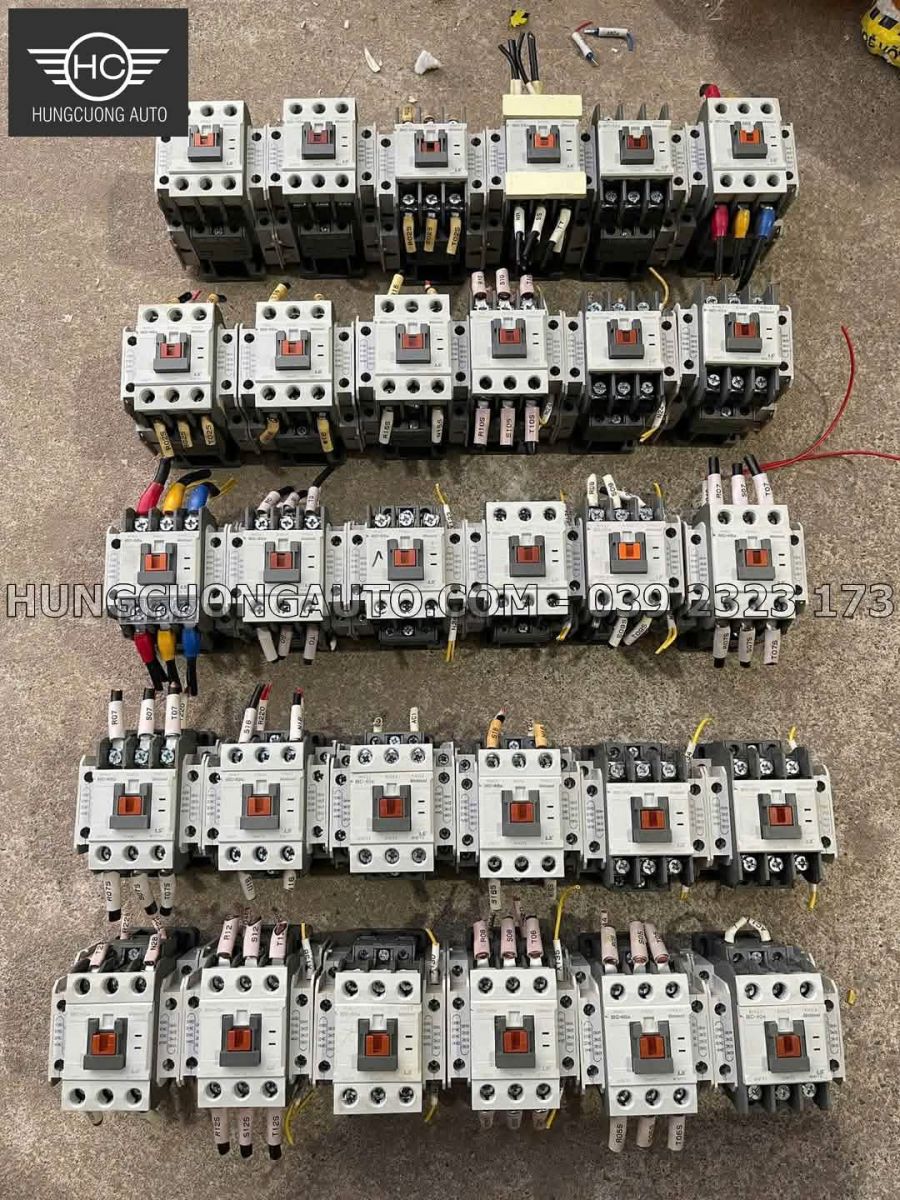

Tủ điện và giới hạn hành trình

Kỹ thuật viên kiểm tra thiết bị bảo vệ, dây dẫn, đầu nối, nút dừng, chiều quay, công tắc hành trình và khả năng dừng đúng vị trí. Không đấu tắt công tắc hành trình hoặc tăng trị số bảo vệ để cố vận hành một mái đang có lỗi.

Tủ điện chỉ được mở và kiểm tra bởi người có chuyên môn sau khi nguồn đã được kiểm soát.

Kết cấu, điểm neo và chạy thử

Kiểm tra mối hàn, bulông, giằng, cột, dầm ray, điểm neo và cữ chặn; đối chiếu với hiện trạng sử dụng. Sau bảo trì phải lắp lại che chắn, kiểm tra thiết bị an toàn, chạy thử có kiểm soát và ghi biên bản. Nếu công trình từng bị xe va chạm hoặc biến dạng, cần đánh giá kết cấu trước khi tiếp tục vận hành.

Hồ sơ bản vẽ giúp kỹ thuật viên đối chiếu đúng vị trí khung motor, giằng, ray và điểm liên kết khi kiểm tra.

Yêu cầu bảo trì của mái kéo tay và mái chạy điện không giống nhau; xem thêm bài mái khung giàn nên dùng kéo tay hay motor.

6. Cần làm gì sau mưa gió, ngập hoặc va chạm?

Sau mưa lớn, gió mạnh, ngập nước, mất điện đột ngột hoặc va chạm, không mặc định mái vẫn sử dụng bình thường. Dừng vận hành, ngăn người không có nhiệm vụ tiếp cận vùng chuyển động và ghi lại ảnh/video toàn cảnh cùng vị trí bất thường.

• Khung và giằng có lệch, cong hoặc mất đối xứng không.
• Khóa, neo và cữ chặn có còn đúng vị trí không.
• Ray nền có bị bùn cát che lấp, ngập, lún hoặc xô lệch không.
• Bạt có rách, chùng hoặc đọng nước bất thường không.
• Motor, dây dẫn và tủ điện có dấu hiệu nước xâm nhập không.
• Mái có kẹt giữa hành trình hoặc mất đồng bộ hai bên không.

Cách vận hành theo điều kiện thời tiết đã được tách riêng trong bài sử dụng mái che di động an toàn khi mưa gió; bài này không lặp lại các tình huống vận hành.

7. Bảy dấu hiệu phải dừng mái và gọi kỹ thuật

1. Mái chạy giật, rung hoặc lệch rõ giữa hai bên.
2. Bánh xe cọ mạnh, có xu hướng trèo hoặc rời vị trí dẫn hướng.
3. Ray, nền, dầm đỡ hoặc cữ chặn bị lún, cong hay xô lệch.
4. Khung, giằng, mối hàn hoặc điểm neo bị biến dạng.
5. Motor phát tiếng lớn, mùi lạ, rung hoặc nóng tăng bất thường.
6. Tủ điện liên tục ngắt hoặc mái không dừng đúng hành trình.
7. Bạt rách lớn, võng mạnh hoặc đọng nước bất thường.

Không dùng sức người, xe kéo hoặc tăng lực motor để ép mái vượt qua vị trí đang kẹt.

8. Ai được thực hiện từng công việc?

9. Mẫu nhật ký bảo dưỡng mái che di động

Nên lưu nhật ký cùng hồ sơ bàn giao, bản vẽ, thông tin motor và lịch sử thay phụ kiện. Khi có sự cố, bộ dữ liệu này giúp rút ngắn thời gian xác định nguyên nhân. Hồ sơ thực tế của một hệ mái có thể xem tại bài bản vẽ mái che khung giàn Nhà máy Hoa Sen Nghệ An.

10. Những sai lầm thường gặp khi bảo trì mái khung giàn

• Chỉ tra mỡ nhưng không kiểm tra độ thẳng và cao độ của ray.
• Thay motor mạnh hơn khi mái đang bị kẹt cơ khí.
• Đấu tắt công tắc hành trình để mái tiếp tục chạy.
• Phun nước áp lực cao vào bạt, motor, ổ bi hoặc tủ điện.
• Bỏ qua nước đọng, bùn cát và dấu va chạm quanh ray nền.
• Tiếp tục sử dụng khi bánh xe phát tiếng kêu hoặc mái chạy lệch.
• Tự hàn, cắt hoặc thay đổi giằng mà không kiểm tra hồ sơ.
• Không ghi lại thời điểm và biểu hiện của sự cố.

11. Thông tin cần gửi khi đặt lịch kiểm tra

• Chiều rộng × chiều dài × chiều cao của mái.
• Ray nền hay ray/dầm trên cao.
• Mái kéo tay hay chạy motor.
• Video toàn cảnh và video một chu kỳ mở–thu nếu mái còn đủ điều kiện vận hành.
• Ảnh ray, bánh xe, dầm đầu, motor, tủ điện và vị trí bất thường.
• Mô tả tiếng kêu, vị trí kẹt, hiện tượng chạy lệch và thời điểm bắt đầu.
• Địa điểm công trình, tần suất sử dụng và sự cố gần nhất.

Chi phí kiểm tra phụ thuộc kích thước, chiều cao tiếp cận, loại ray, mức độ hư hỏng, phạm vi đo kiểm và địa điểm công trình; cần đánh giá hiện trạng trước khi báo giá.

12. Câu hỏi thường gặp

Bao lâu nên bảo dưỡng mái che di động khung giàn?

Nên quan sát trước mỗi lần sử dụng, kiểm tra cơ bản hàng tháng và tổ chức kiểm tra chuyên sâu khoảng 6 tháng một lần. Chu kỳ thực tế phải điều chỉnh theo hồ sơ bàn giao, số lần đóng mở và môi trường.

Mái đóng mở nhiều lần mỗi ngày có cần bảo dưỡng sớm hơn không?

Có thể cần rút ngắn chu kỳ. Tần suất cao làm tăng số chu kỳ làm việc của bánh xe, ổ bi, truyền động, phanh và thiết bị điện; nhật ký vận hành là căn cứ để chốt lịch phù hợp.

Có nên tự tra dầu mỡ vào ray và bánh xe không?

Không tra theo cảm tính. Mặt ray, ổ bi, bánh răng và hộp truyền động có yêu cầu khác nhau; bôi sai vị trí có thể giữ bụi hoặc ảnh hưởng vận hành. Hãy theo tài liệu thiết bị hoặc hướng dẫn của kỹ thuật viên.

Mái che di động bị kẹt phải làm gì?

Dừng lệnh chạy, không ép bằng motor, sức người hoặc xe kéo. Giữ người và phương tiện tránh xa vùng chuyển động, chụp hiện trạng ray/bánh xe và liên hệ kỹ thuật.

Motor không hoạt động có nên bấm chạy nhiều lần không?

Không. Việc lặp lại lệnh khi chưa rõ nguyên nhân có thể làm lỗi cơ khí hoặc điện nghiêm trọng hơn. Kiểm tra bên ngoài xem có khóa, vật cản hoặc ngập nước; phần điện và motor để kỹ thuật viên xử lý.

Bảo dưỡng mái kéo tay và mái chạy motor khác nhau thế nào?

Hai loại cùng phải kiểm tra ray, bánh xe, khung, giằng, khóa và bạt. Mái chạy motor cần kiểm tra thêm truyền động, phanh, dây điện, tủ điều khiển và công tắc hành trình.

Sau mưa lớn hoặc gió mạnh cần kiểm tra bộ phận nào?

Ưu tiên khung–giằng, khóa/neo, ray, bánh xe, bạt, motor, dây dẫn và tủ điện. Nếu có biến dạng, ngập, nước vào điện hoặc mái chạy lệch, không sử dụng lại trước khi được đánh giá.
