Mái xếp vượt nhịp tại Công viên Văn hóa Thể dục Thể thao Vân Lại Viên là một trong những công trình mái xếp khẩu độ lớn do Hùng Cường Auto triển khai tại Long An. Dự án gồm các vùng mái che cho khu vui chơi và khu vực bể bơi; riêng mái số 1 có hệ kèo chính vượt nhịp xấp xỉ 36 m.
Điểm khó của dự án không chỉ nằm ở kích thước. HCA tiếp nhận công trình sau khi hệ kết cấu do đơn vị trước triển khai xuất hiện vấn đề cần đánh giá lại. Phương án mới phải kiểm tra hiện trạng, tận dụng có chọn lọc phần móng và kết cấu còn phù hợp, đồng thời hạn chế phá dỡ và lãng phí.
TRẢ LỜI NHANH
Mái xếp Vân Lại Viên là dự án mái che quy mô đặc biệt lớn tại Long An. Hồ sơ thể hiện hai mái mới có bề rộng tính toán khoảng 35,5 m và 30,2 m, chiều dài dọc mái khoảng 89,6 m. HCA thực hiện khảo sát, mô hình hóa, tính toán, lập bản vẽ chi tiết, phối hợp gia công và lắp dựng; các cấu kiện được đánh giá theo điều kiện kiểm tra nêu trong hồ sơ kết cấu.
CẦN PHƯƠNG ÁN MÁI CHE KHẨU ĐỘ LỚN?Gửi kích thước, ảnh hiện trạng, bản vẽ nếu có và yêu cầu vận hành để Hùng Cường Auto kiểm tra sơ bộ.

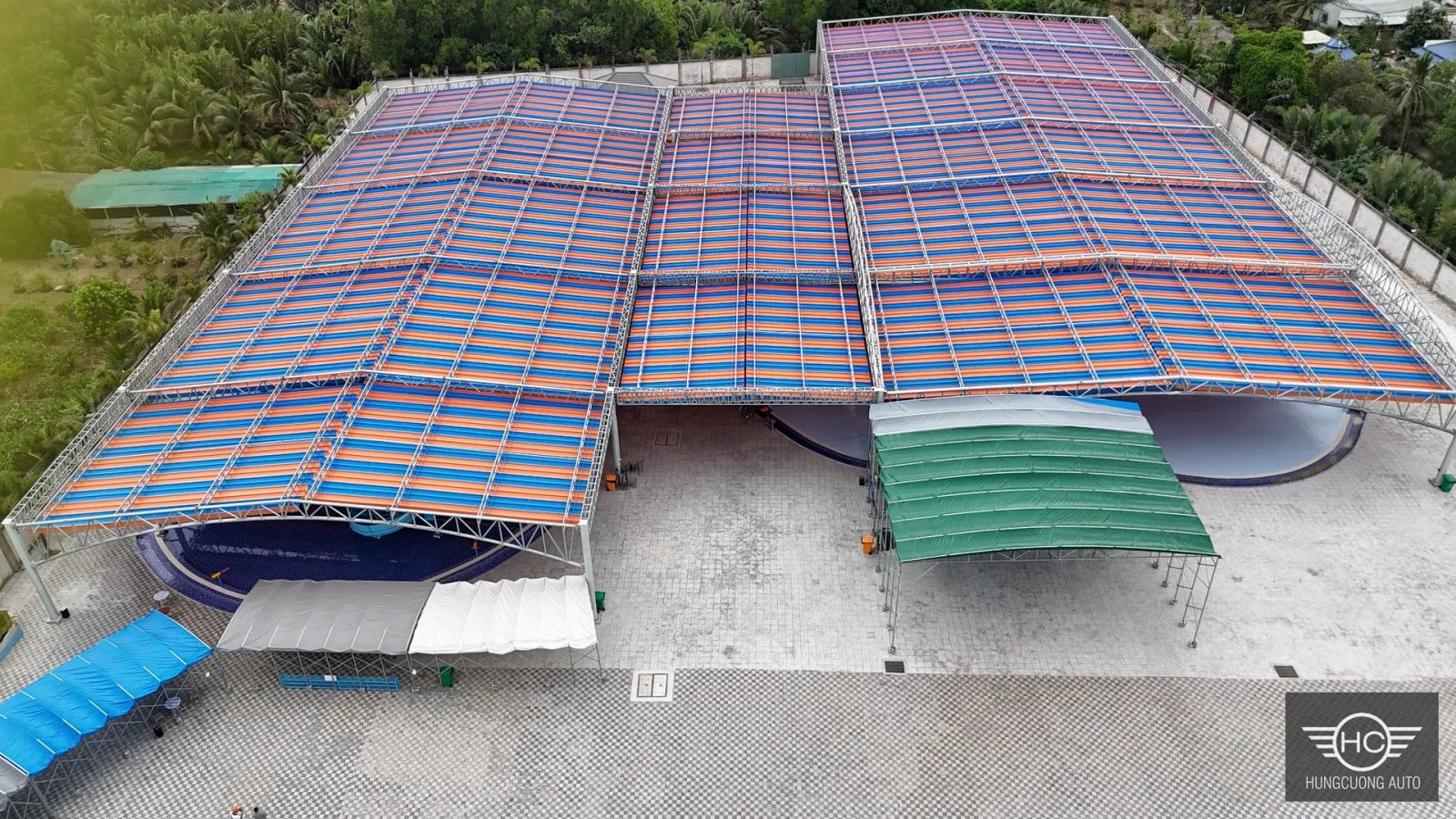

Toàn cảnh công trình sau hoàn thiện: ba vùng mái xếp bao phủ khu vui chơi và khu vực bể bơi tại Vân Lại Viên.
Tổng quan dự án mái xếp Vân Lại Viên
| Hạng mục | Dữ liệu đã xác minh | Phạm vi sử dụng |
|---|
| Tên dự án | Công viên Văn hóa Thể dục Thể thao Vân Lại Viên | Theo hồ sơ thiết kế |
| Địa điểm | Long An | Không công khai địa chỉ chi tiết |
| Chủ đầu tư | Ông Trương Diệu Huy | Theo hồ sơ dự án |
| Công năng | Mái xếp di động che khu vui chơi và khu vực bể bơi | Dữ liệu riêng của dự án |
| Quy mô | Hai hệ mái mới quy mô lớn, phối hợp với một vùng mái hiện trạng | Không dùng làm quy cách chung |
| Mái số 1 | Hệ kèo chính vượt nhịp xấp xỉ 36 m | Số làm tròn theo hồ sơ |
| Mái số 2 | Khoảng 29,9 x 89,63 m | Kích thước xấp xỉ theo hồ sơ |
| Hồ sơ thực hiện | Khảo sát, mô hình hóa, tính toán kết cấu, bản vẽ chi tiết và hồ sơ bàn giao | Không thay thế hồ sơ của dự án khác |
| Giá và bảo hành | Không công khai trong bài case | Xác nhận riêng theo từng công trình |
Hiện trạng trước khi HCA tiếp nhận
Khu vực cần che có mặt bằng rộng, gồm hồ bơi, không gian vui chơi và các tuyến đi lại. Trên hiện trạng đã có móng, cột và một phần hệ khung được triển khai trước đó. Vì hệ kết cấu cũ đã xuất hiện vấn đề cần đánh giá lại, HCA không lấy nguyên phương án cũ để tiếp tục thi công.
Nhóm kỹ thuật phải kiểm tra lại vị trí móng, trục cột, hình học khung, cao độ và khả năng phối hợp giữa kết cấu hiện trạng với hệ mái mới. Mục tiêu là phân loại phần nào có thể tận dụng, phần nào cần bổ sung hoặc thay đổi theo hồ sơ kiểm tra.

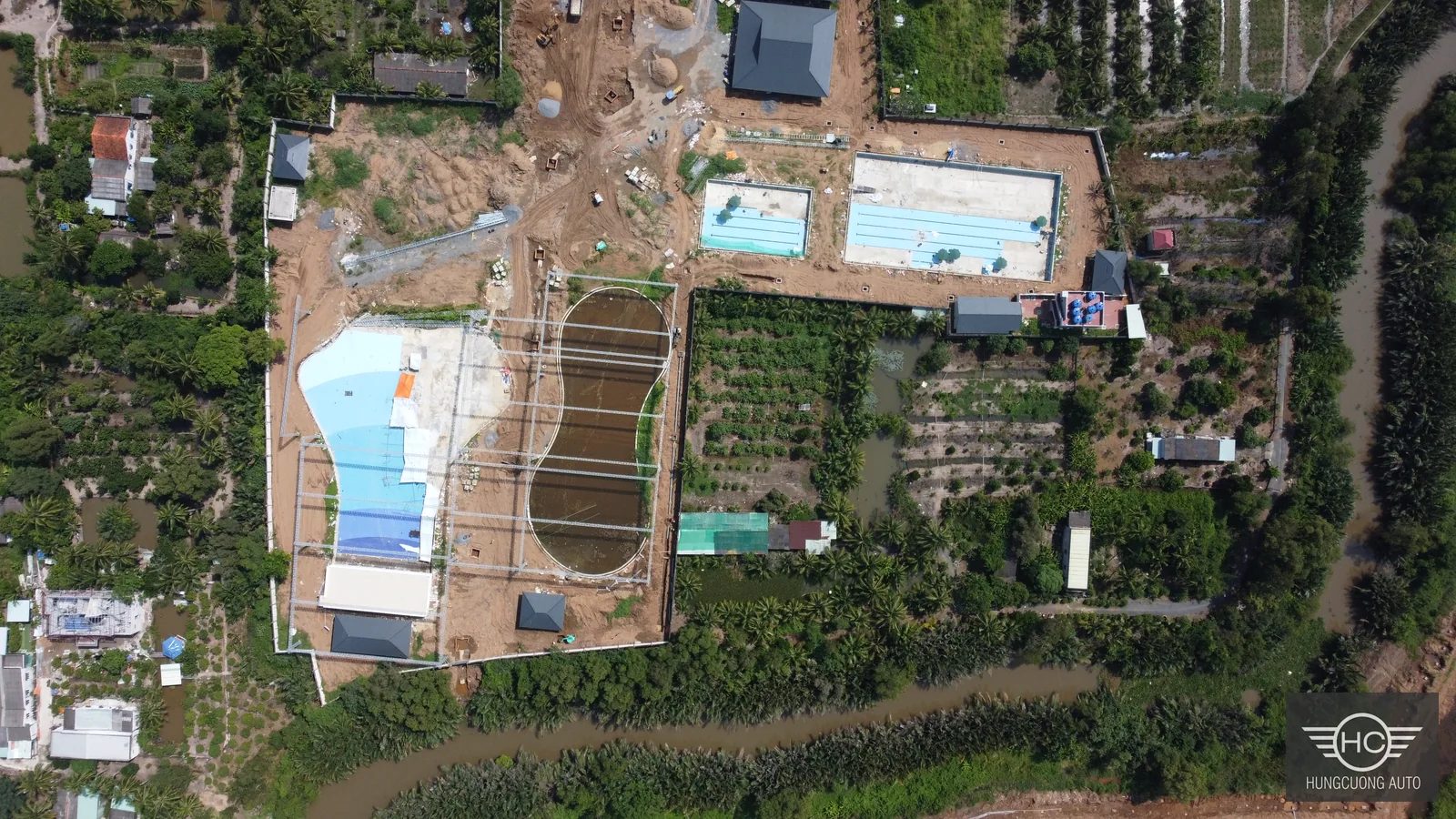

Ảnh khảo sát từ trên cao cho thấy tổng mặt bằng khu vui chơi và bể bơi trước khi HCA triển khai giải pháp mái che.

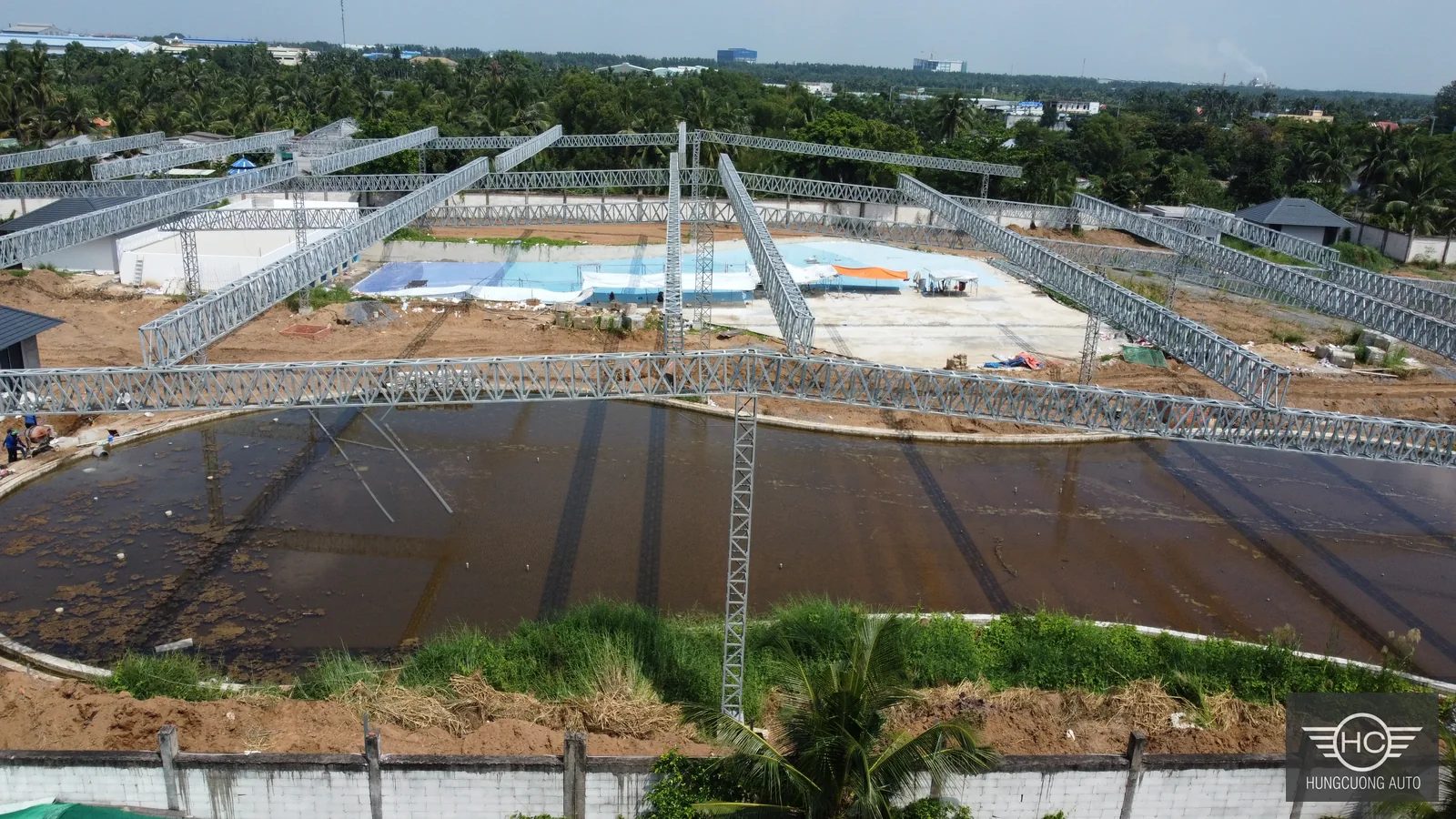

Hệ khung hiện trạng là đầu vào để HCA đánh giá lại phương án kết cấu và phạm vi có thể tận dụng.

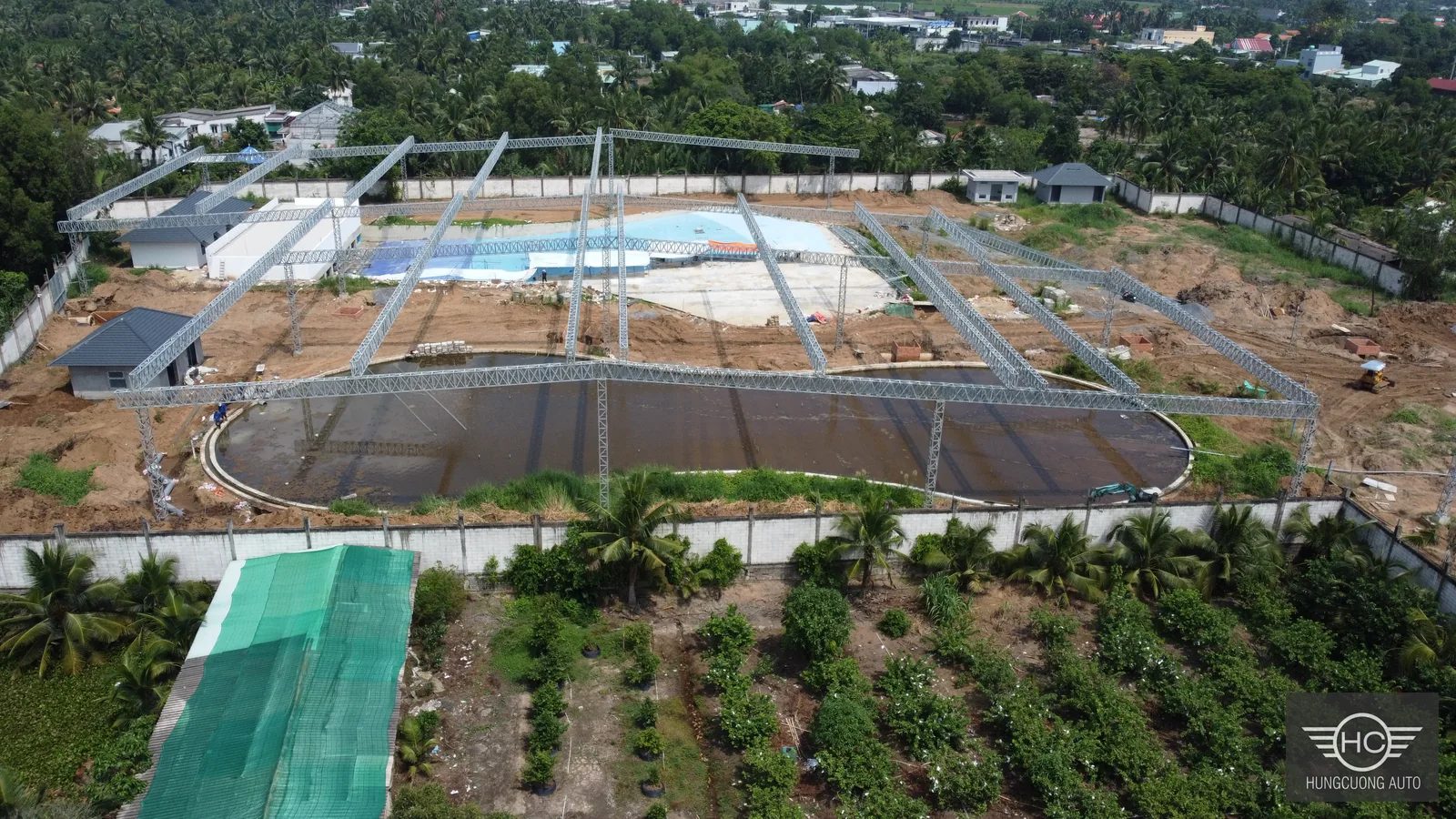

Góc nhìn rộng phục vụ việc đối chiếu vị trí móng, cột, trục khung và không gian thi công.
Mục tiêu tận dụng hiện trạng và giải pháp kết cấu
Phương án của HCA đặt ra hai yêu cầu song song: hạn chế phá dỡ không cần thiết và bảo đảm phần được giữ lại phải phù hợp với mô hình kết cấu mới. Vì vậy, việc “tận dụng” không đồng nghĩa với giữ nguyên toàn bộ. Mỗi cấu phần hiện trạng cần được đối chiếu với vị trí, tải trọng và liên kết trong phương án mới.
Giải pháp được phát triển theo chuỗi công việc: khảo sát hiện trạng, dựng lại mô hình hình học, xác định sơ đồ chịu lực, kiểm tra các trường hợp tải trong hồ sơ, triển khai bản vẽ chi tiết và phối hợp thi công. Cách làm này giúp các quyết định ở công trường có căn cứ, thay vì chỉ xử lý theo kinh nghiệm quan sát.

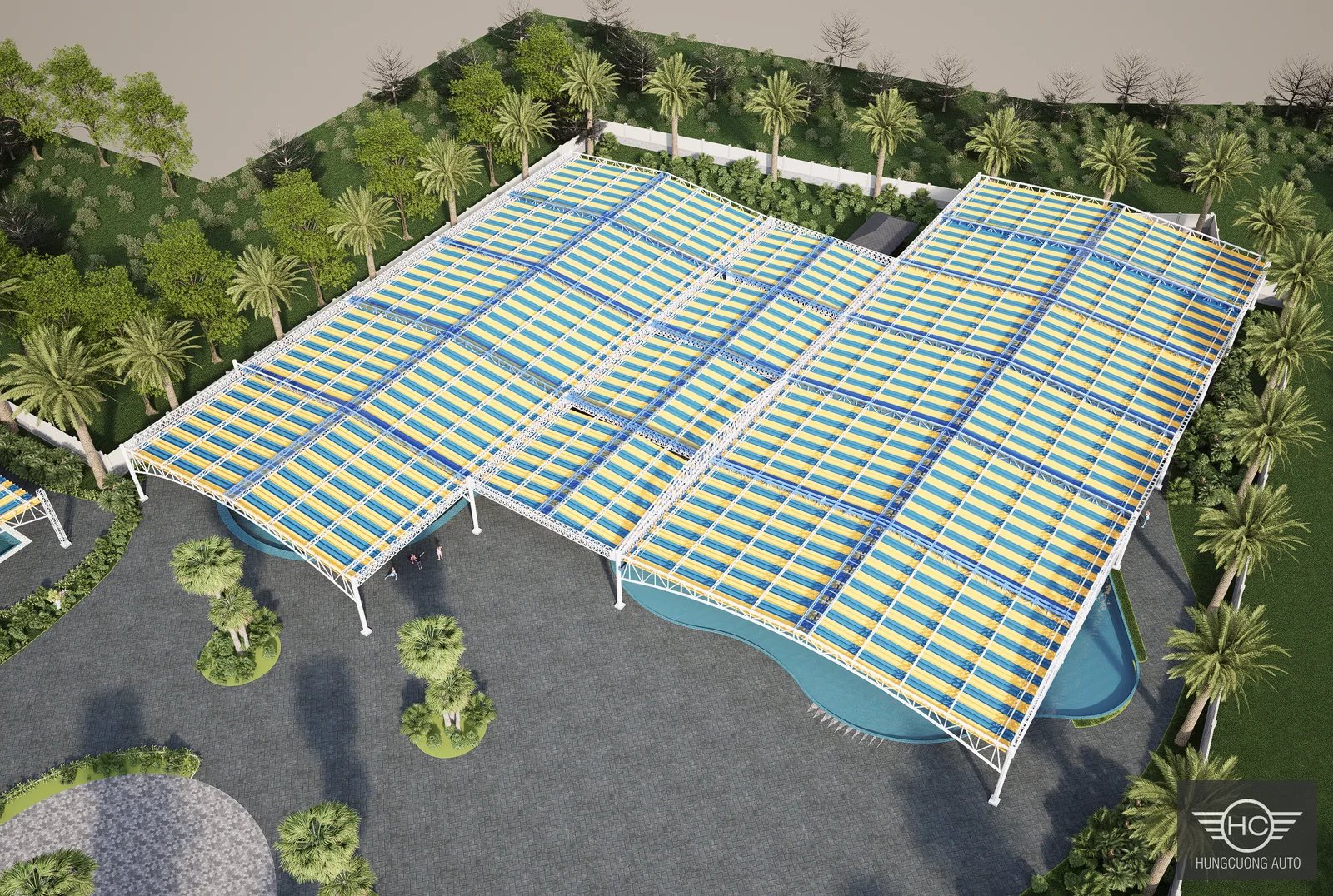

Mô hình tổng thể dùng để kiểm tra phạm vi bao phủ và mối quan hệ giữa các hệ mái trước khi triển khai chi tiết.

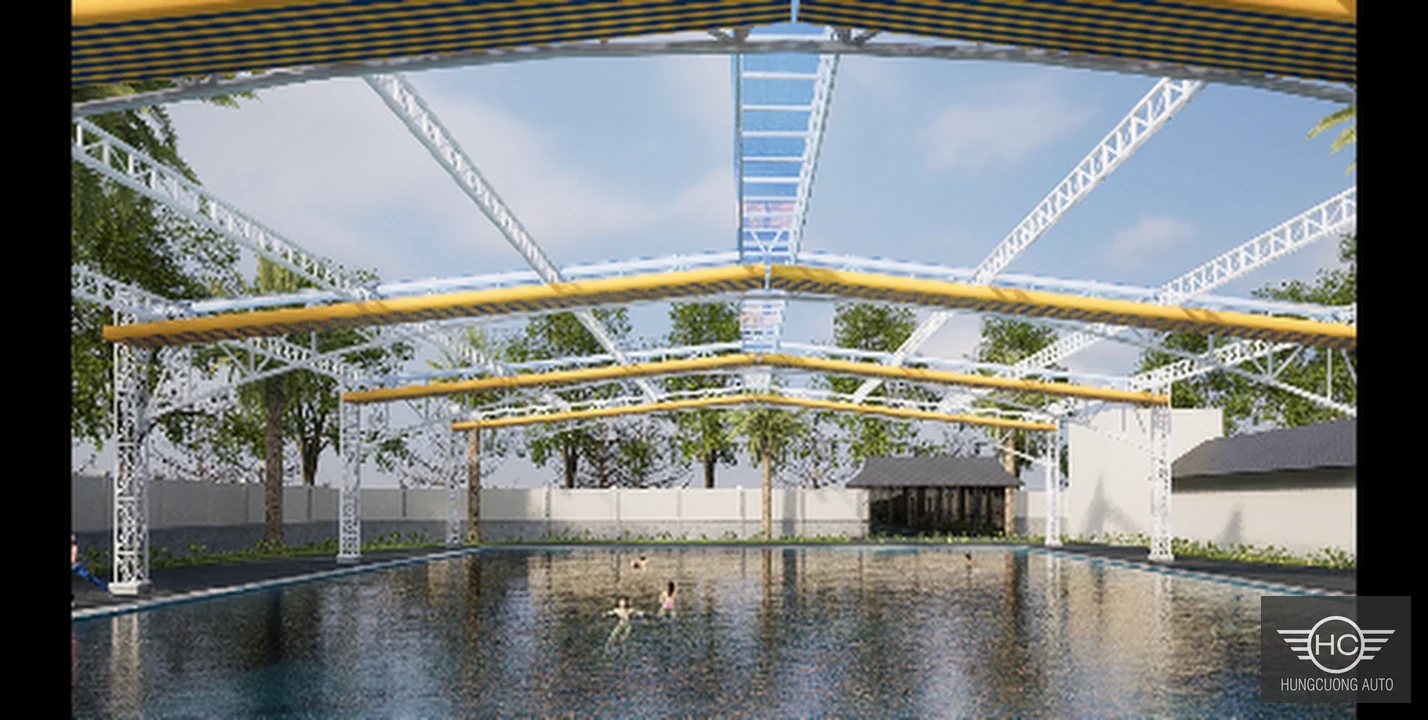

Mô hình bên trong giúp đối chiếu hình học hệ kèo, cao độ và không gian sử dụng phía dưới mái.
Bài toán kèo vượt nhịp xấp xỉ 36 m
Ở mái số 1, hồ sơ thể hiện bề rộng tính toán khoảng 35,5 m, tương ứng cách gọi khẩu độ xấp xỉ 36 m trong bài viết. Với nhịp lớn, chuyển vị đứng, chuyển vị ngang và tỷ số ứng suất của cấu kiện là những nhóm kiểm tra quan trọng.
Kết quả trong hồ sơ cho thấy các giá trị kiểm tra nằm trong giới hạn được đặt ra cho mô hình tính toán. Cách diễn đạt này chỉ phản ánh kết quả của hồ sơ dự án Vân Lại Viên, không phải cam kết áp dụng cho mọi mặt bằng hoặc mọi điều kiện thời tiết.

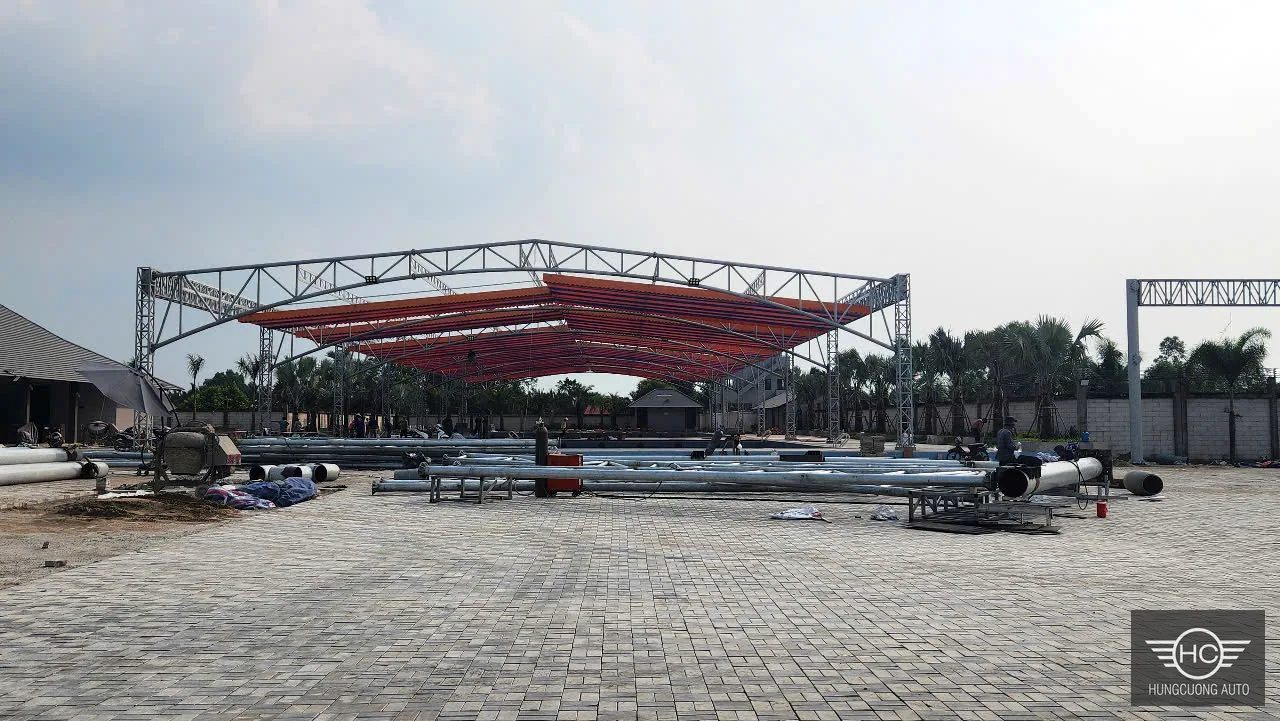

Hệ kèo chính của mái số 1 có khẩu độ xấp xỉ 36 m, được triển khai theo hồ sơ tính toán và bản vẽ chi tiết.
Mái số 2 khoảng 29,9 x 89,63 m
Mái số 2 có kích thước xấp xỉ 29,9 m theo phương ngang và 89,63 m theo phương dọc. Hồ sơ tính toán sử dụng bề rộng khoảng 30,2 m và chiều dài 89,6 m cho mô hình, là sai khác làm tròn theo mục đích thể hiện.
Chiều dài gần 90 m làm tăng yêu cầu phối hợp giữa các trục khung, độ thẳng của tuyến chuyển động, vị trí thu bạt và quy trình vận hành. Các thông số này là dữ liệu riêng của công trình; phương án cho dự án khác phải được khảo sát và kiểm tra độc lập.
Khảo sát, tính toán và lập hồ sơ
- Thu thập hiện trạng: ghi nhận mặt bằng, vị trí móng, cột, khung và không gian sử dụng.
- Đánh giá phần có thể tận dụng: đối chiếu cấu kiện cũ với sơ đồ và yêu cầu của phương án mới.
- Mô hình hóa: dựng hình học hai mái, các trục khung và điều kiện liên kết.
- Tính toán kiểm tra: xét các trường hợp tải được nêu trong hồ sơ, kiểm tra chuyển vị và tỷ số ứng suất.
- Triển khai bản vẽ: lập mặt bằng, mặt cắt, chi tiết liên kết và hồ sơ phục vụ gia công, lắp dựng.
- Bàn giao hồ sơ: tập hợp bản vẽ, thuyết minh và tài liệu liên quan để quản lý dự án.
Đối với mái che khẩu độ lớn, bản vẽ và thuyết minh không phải phần việc tách rời khỏi thi công. Chúng là căn cứ để kiểm soát kích thước, trình tự lắp dựng và các điểm cần nghiệm thu. Tham khảo thêm nền, móng, ray và thoát nước cho mái che di động khung giàn.
Gia công, lắp dựng và kết quả sau hoàn thiện
Quá trình thi công được tổ chức theo từng cụm để phù hợp với mặt bằng rộng và khu vực hồ bơi đang tồn tại. Hệ kèo, cột và các khoang mái cần được kiểm soát theo trục, cao độ và vị trí đã thể hiện trong hồ sơ.

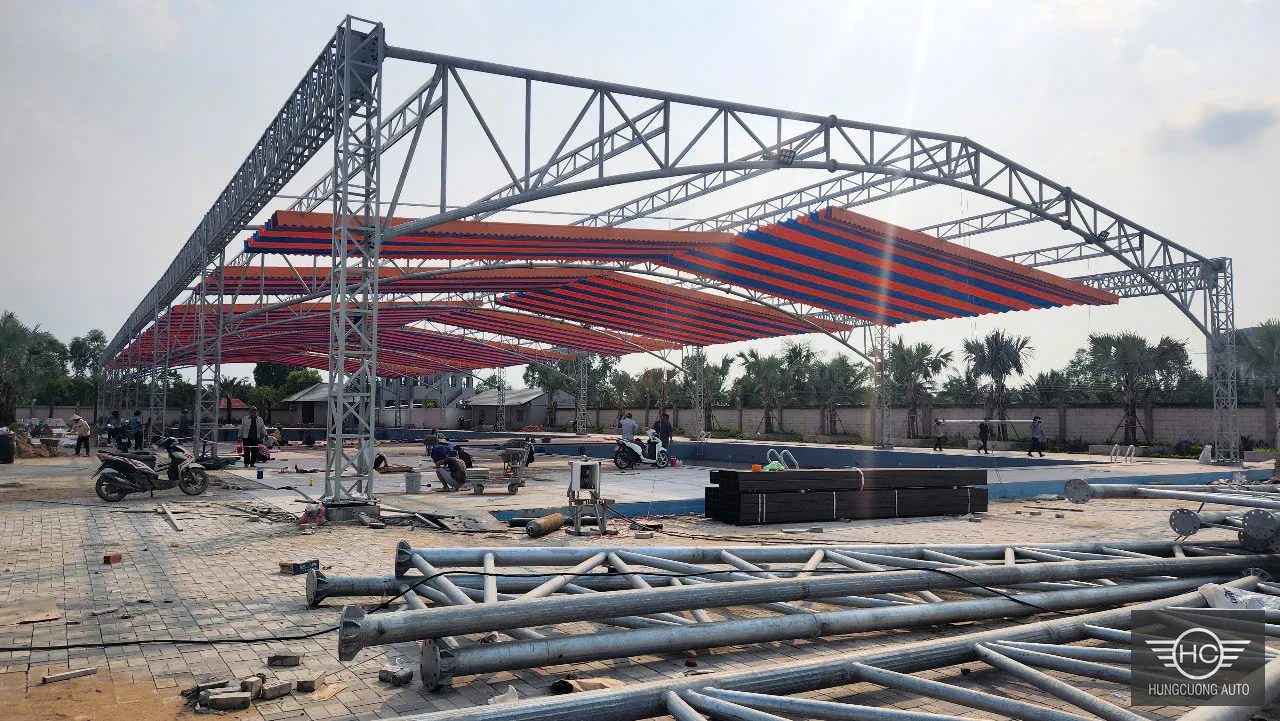

Cấu kiện được tập kết và lắp dựng theo từng cụm để kiểm soát trình tự thi công trên mặt bằng rộng.

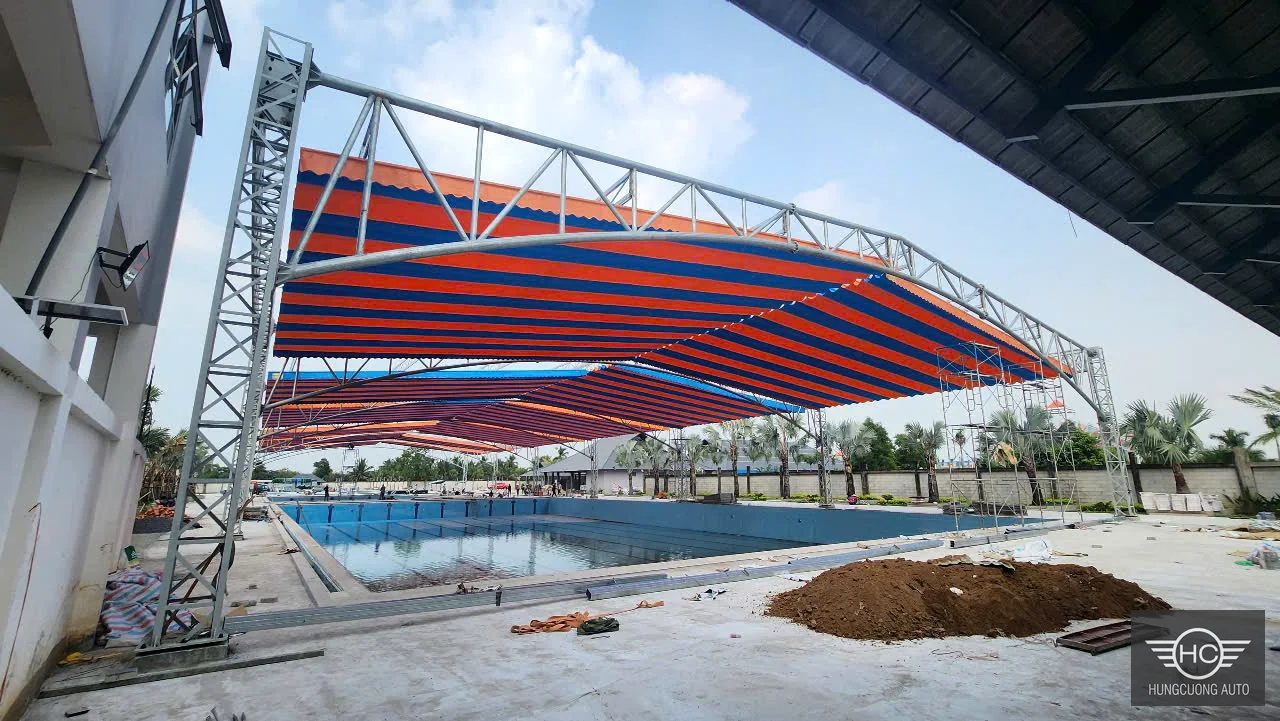

Quá trình lắp dựng cần phối hợp khung, cột và phạm vi bể bơi để bảo đảm khoảng không sử dụng.
Sau hoàn thiện, các vùng mái tạo thành hệ che quy mô lớn cho khu vui chơi và bể bơi. Ảnh flycam cho thấy sự liên tục của các khoang mái; ảnh mặt đất cho thấy không gian sử dụng phía dưới và cách hệ khung phối hợp với mặt bằng hiện hữu.

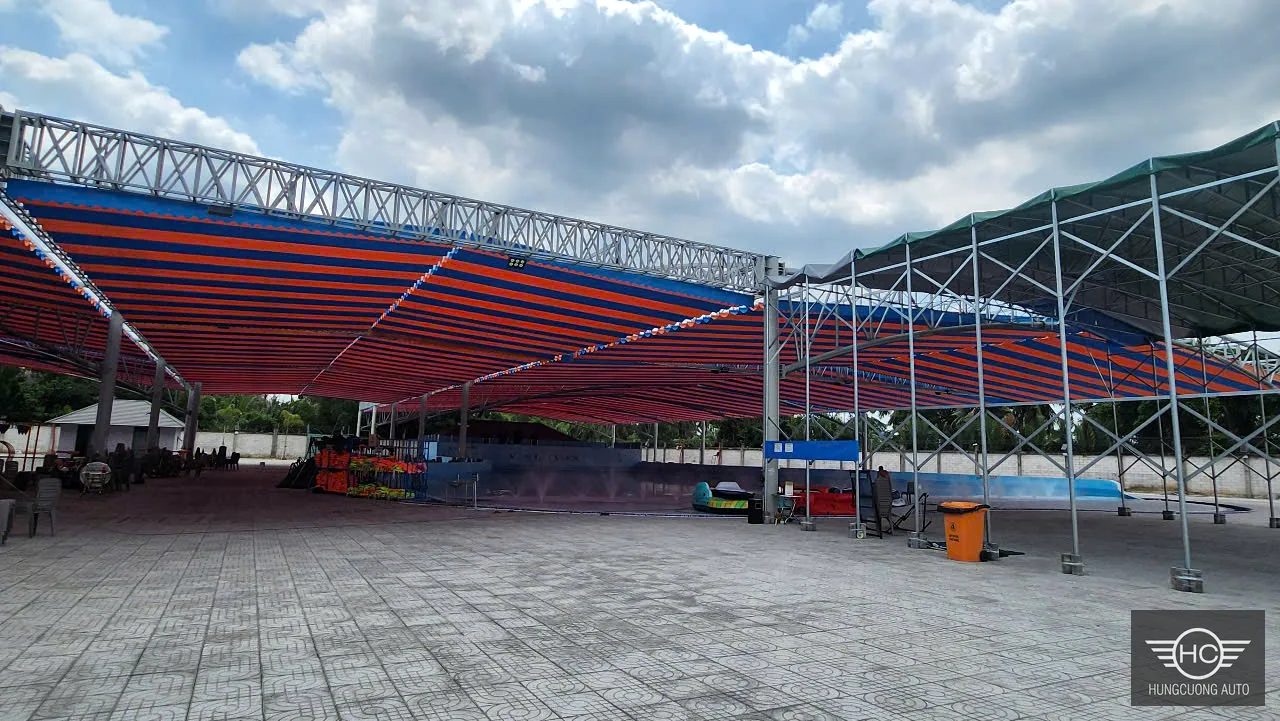

Hệ mái hoàn thiện tạo vùng che linh hoạt cho khu vui chơi trong khuôn viên Vân Lại Viên.

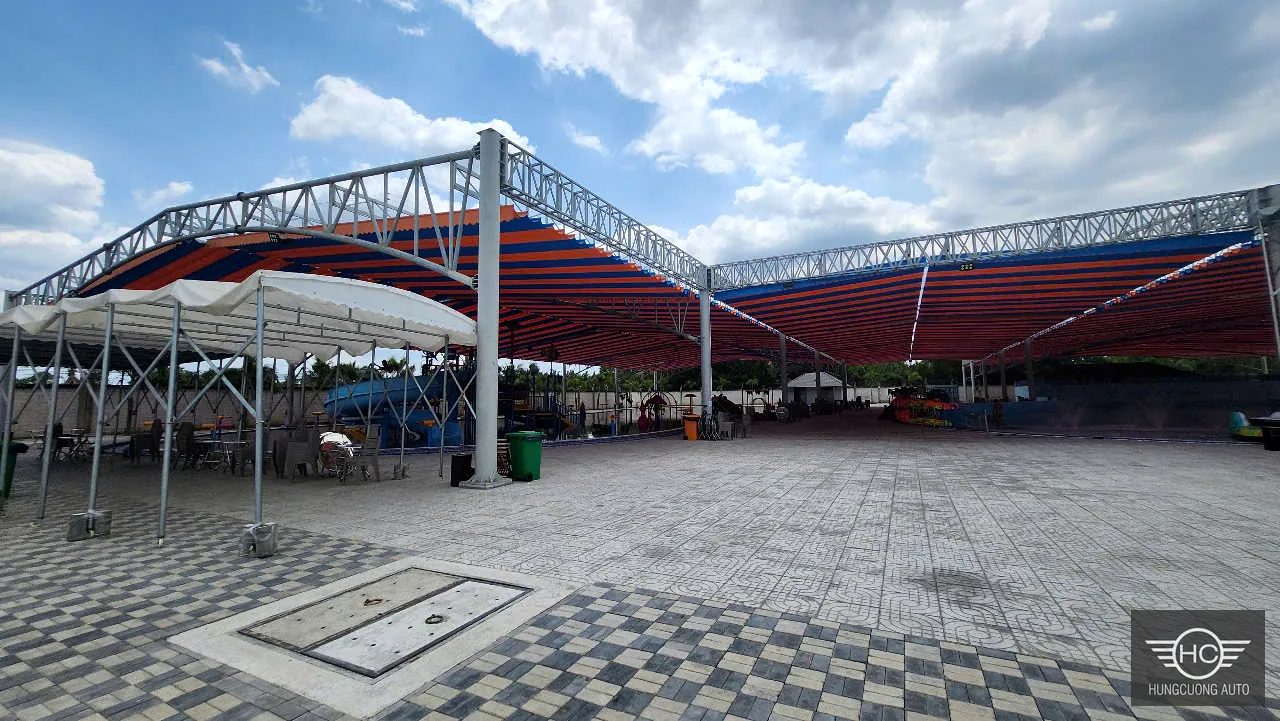

Góc nhìn mặt đất cho thấy hình dạng các khoang mái và hệ cột biên sau hoàn thiện.

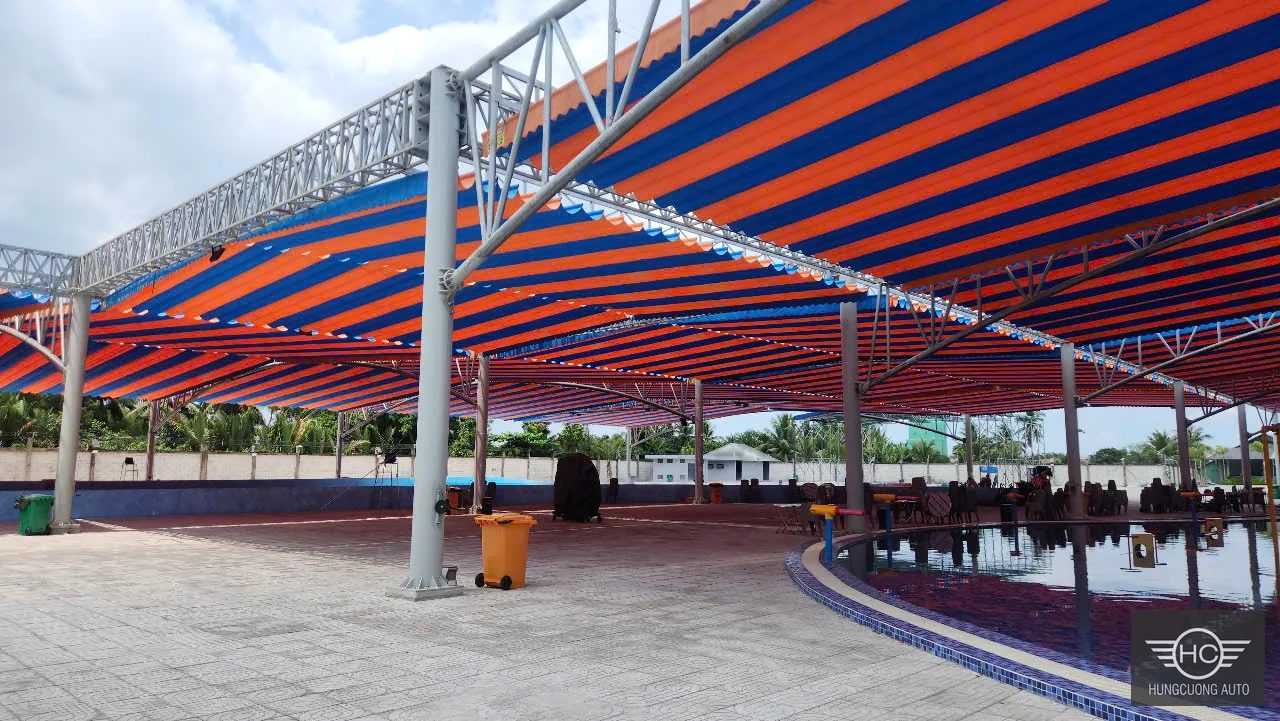

Không gian thông thoáng bên dưới mái là một yêu cầu quan trọng khi xử lý hệ kèo khẩu độ lớn.

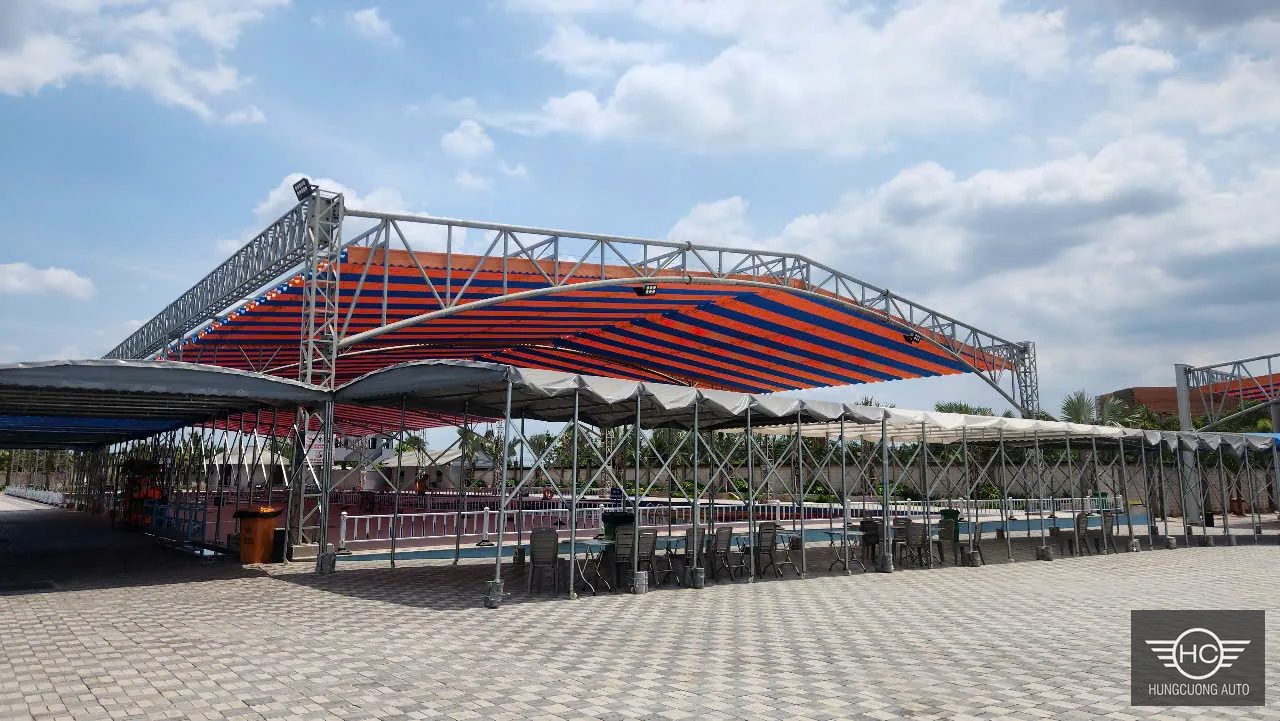

Góc bên cho thấy hệ mái phối hợp với khu vực bể bơi và các khoang khung liền kề.

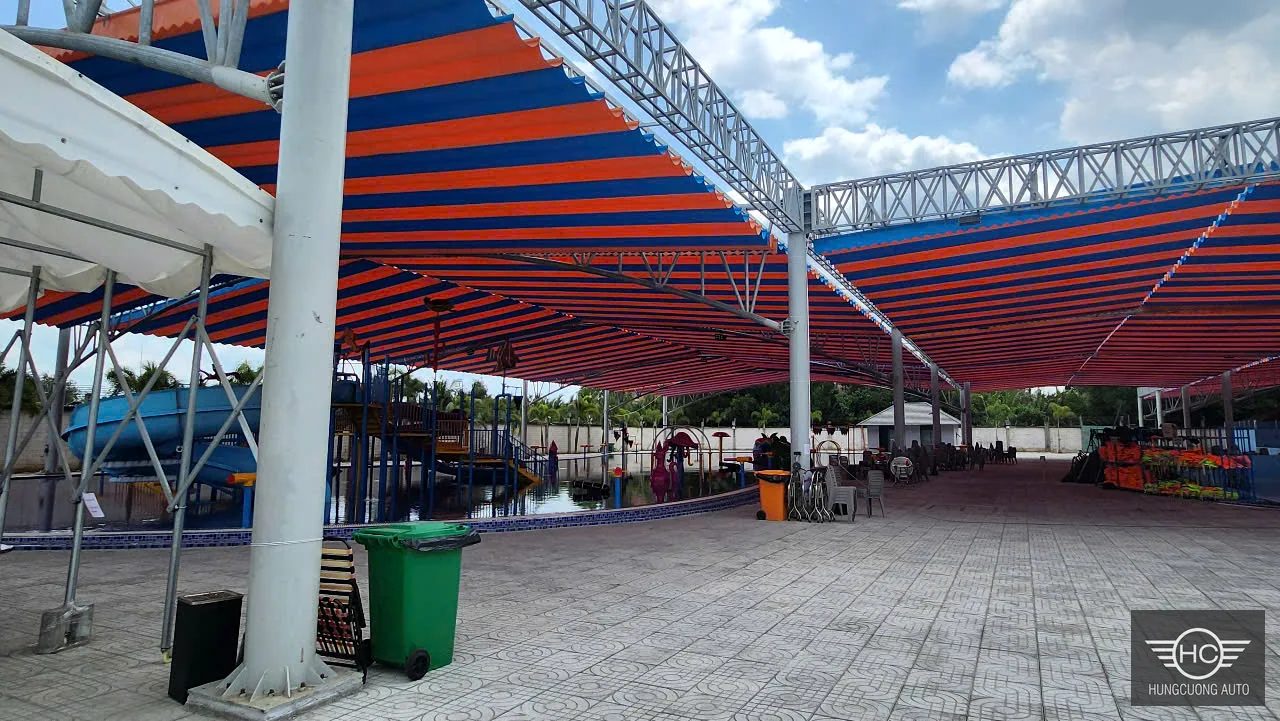

Chi tiết quan sát từ dưới mái cho thấy nhịp điệu khung và các dải bạt sau khi hoàn thiện.
Quy trình sử dụng mái an toàn
Điểm bắt buộc: Theo hướng dẫn vận hành của dự án, phải thu bạt khi có bão lớn hoặc khi điều kiện thời tiết vượt giới hạn khai thác. Không dùng mái như một kết cấu cố định để đối phó với mọi tình huống mưa gió.
- Quan sát thời tiết và thu bạt sớm, không chờ gió mạnh mới thao tác.
- Kiểm tra vùng chuyển động, không để người hoặc vật cản trong hành trình đóng mở.
- Dừng vận hành nếu bạt, ray, bánh xe, cáp kéo hoặc khung chuyển động bất thường.
- Không tự thay đổi liên kết, tải treo hoặc cấu hình vận hành nếu chưa có đánh giá kỹ thuật.
- Kiểm tra định kỳ theo hồ sơ sử dụng và xử lý ngay dấu hiệu lỏng, lệch, kẹt hoặc đọng nước.
Xem hướng dẫn chi tiết tại bài cách sử dụng mái che di động an toàn khi mưa gió và bảo dưỡng mái che di động khung giàn.
Năng lực Hùng Cường Auto trong dự án khẩu độ lớn
Case Vân Lại Viên cho thấy một dự án mái che lớn cần phối hợp nhiều lớp công việc: đọc hiện trạng, đánh giá phần đã có, mô hình hóa, tính toán, triển khai bản vẽ, gia công và tổ chức lắp dựng. HCA tiếp cận bài toán theo hồ sơ và dữ liệu công trình, không lấy một cấu hình có sẵn để áp dụng đồng loạt.
Chủ đầu tư hoặc tổng thầu có thể gửi bản vẽ kiến trúc, kích thước, ảnh và video hiện trạng để HCA xác định dữ liệu cần khảo sát thêm trước khi đề xuất phương án. Giá hiển thị nếu có chưa gồm VAT; thuế suất, hóa đơn, giao hàng, tiến độ và bảo hành được xác nhận theo từng đơn, địa chỉ và hồ sơ sản phẩm hoặc công trình.
Câu hỏi thường gặp
Mái số 1 có đúng nhịp 36 m không?
Bài viết dùng cách gọi xấp xỉ 36 m. Hồ sơ tính toán thể hiện bề rộng khoảng 35,5 m cho mái số 1.
Kích thước mái số 2 là bao nhiêu?
Kích thước mô tả trong bài khoảng 29,9 x 89,63 m. Trong mô hình tính toán, các số tương ứng được thể hiện khoảng 30,2 m và 89,6 m do cách làm tròn và mục đích thể hiện.
HCA có giữ lại móng và khung cũ không?
HCA đặt mục tiêu tận dụng có chọn lọc. Phần nào được giữ lại phải phù hợp với phương án mới sau khi khảo sát và đối chiếu hồ sơ; không mặc định giữ nguyên toàn bộ kết cấu cũ.
Hồ sơ tính toán có thay thế yêu cầu vận hành không?
Không. Hồ sơ cho biết các cấu kiện đáp ứng các điều kiện kiểm tra trong mô hình và phạm vi tính toán. Việc sử dụng vẫn phải đúng hướng dẫn, kiểm tra định kỳ và thu bạt khi thời tiết vượt giới hạn khai thác.
Có thể dùng nguyên cấu hình Vân Lại Viên cho dự án khác không?
Không. Kích thước, hiện trạng, móng, tải trọng và phương án vận hành của mỗi công trình khác nhau; dự án mới phải được khảo sát và kiểm tra riêng.
