Bản Vẽ 3D Mái Che Di Động Khung Giàn 12×20m: 9 Điểm Phải Chốt

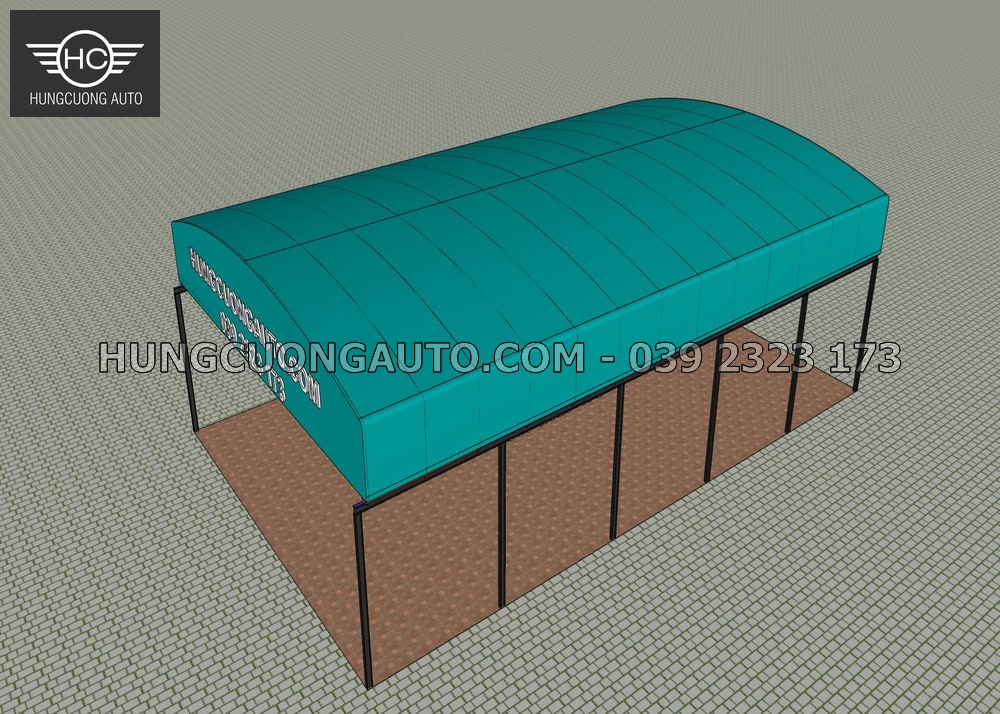

Phối cảnh tổng thể có bạt của đúng phương án 3D 12 × 20 m trong thư mục quản trị. Đây là mô hình thiết kế, chưa phải ảnh công trình đã thi công.

Phương án 3D mái che di động khung giàn 12 × 20 m gồm khung bao đỡ với các cột và dầm dọc hai bên; phía trên là chuỗi khung vòm mái có thể dịch chuyển theo chiều dài. Các khung vòm được liên kết bằng giằng kéo chữ X, còn lớp bạt đi cùng cụm mái khi thu–mở. Vì vậy, cột và dầm biên là phần đứng yên; cụm khung vòm trên cao mới là phần thay đổi vị trí.

Kích thước danh nghĩa 12 × 20 m tương ứng 240 m² mặt bằng. Tuy nhiên, con số này chưa thể dùng thay cho diện tích bạt, diện tích gia công hoặc diện tích báo giá. Muốn triển khai cần xác nhận kích thước được đo theo phủ bì, tim trục hay vùng che hữu ích; đồng thời bổ sung khảo sát hiện trạng, cao độ, hành lang chuyển động, nền, móng và điều kiện gió tại vị trí lắp đặt.

1. Video 3D mái che di động khung giàn 12 × 20 m

Video và bộ ảnh 3D là dữ liệu trực quan chính của bài. Có thể nhận diện khung bao đỡ đứng yên, hai dầm dẫn hướng chạy dọc hai bên và chuỗi khung vòm mái liên kết bằng giằng kéo chữ X. Các ảnh cận cảnh còn thể hiện cụm xe chạy và bộ truyền động đặt trên dầm biên; tuy nhiên mô hình chưa cho biết quy cách, công suất, tốc độ, tải trọng hoặc phương án điều khiển thực tế.

Xem trên YouTube: Thiết kế 3D mái che di động khung giàn công nghiệp 12 × 20 m.

2. Nhận diện đúng hệ mái: khung bao cố định, cụm khung vòm thu–mở

Đúng bộ ảnh trong thư mục quản trị cho thấy hệ mái có hai nhóm cấu kiện khác nhau. Nhóm thứ nhất là khung bao đỡ gồm cột, dầm biên và các cấu kiện ở hai đầu; nhóm này tạo điểm tựa và giữ vị trí. Nhóm thứ hai là các khung vòm mái lặp lại, liên kết với nhau bằng giằng kéo chữ X và có khả năng thay đổi khoảng cách khi thu–mở.

Các khung vòm di động không chạy trực tiếp trên nền. Mô hình thể hiện chúng được đỡ bởi cụm xe chạy trên hai tuyến dẫn hướng đặt dọc theo dầm biên ở cao độ mái. Bạt phủ phía trên đi cùng chuỗi khung vòm. Đây là cấu tạo khác với mái xếp lượn sóng chỉ có các thanh đỡ bạt di chuyển dưới kèo cố định, đồng thời cũng khác nhà bạt Punta có cả chân khung chạy trên nền.

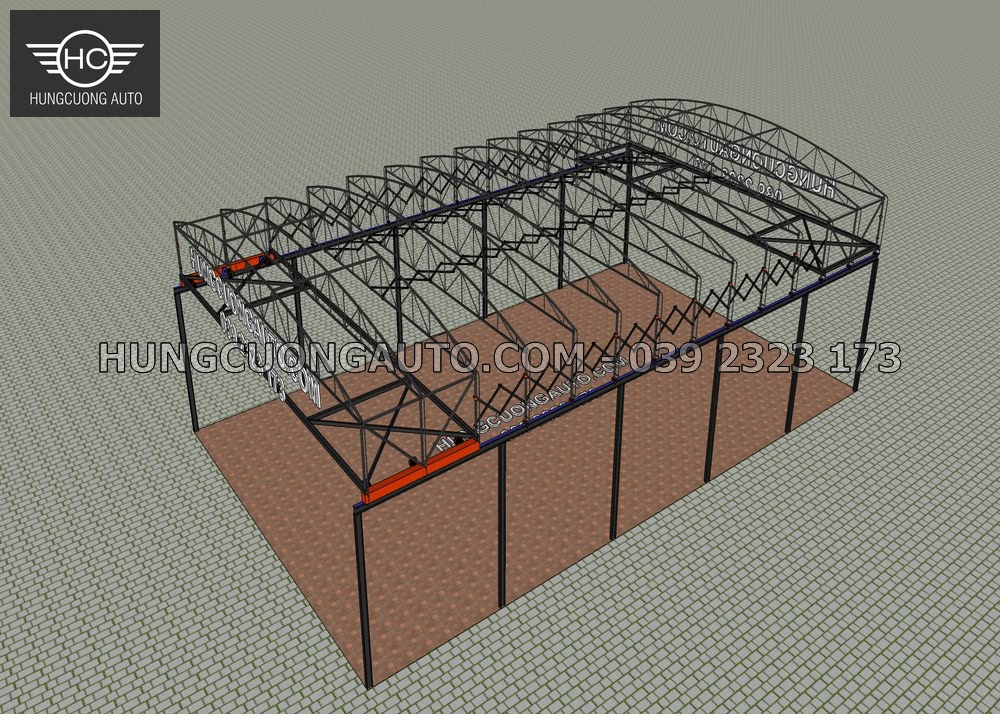

Phối cảnh bỏ lớp bạt cho thấy khung bao đỡ, dầm biên và chuỗi khung vòm mái của đúng phương án 12 × 20 m.

2.1. Khung bao, cột và hai dầm dẫn hướng

Các cột được bố trí dọc hai bên và liên kết với dầm biên tại cao độ mái. Trên dầm biên xuất hiện tuyến dẫn hướng cho cụm khung vòm di chuyển. Mô hình cho phép nhận diện vị trí tương đối, nhưng chưa đủ để chốt tiết diện cột–dầm, nhịp, liên kết chân cột, cấu tạo ray hoặc dung sai lắp đặt.

Góc nhìn đầu hồi thể hiện cột đỡ, dầm biên và các khung vòm mái xếp theo chiều sâu.

2.2. Khung vòm lặp và giằng kéo chữ X

Phần mái gồm nhiều khung vòm có hình học tương tự nhau. Giữa các khung là chuỗi giằng kéo dạng chữ X, giúp liên kết các module và thay đổi khoảng cách khi thu–mở. Ảnh 3D chưa phải căn cứ để xác định tiết diện giằng, cấu tạo bản mã, chốt quay, giới hạn mở hoặc vai trò chịu lực cụ thể; các nội dung đó phải có bản vẽ và tính toán.

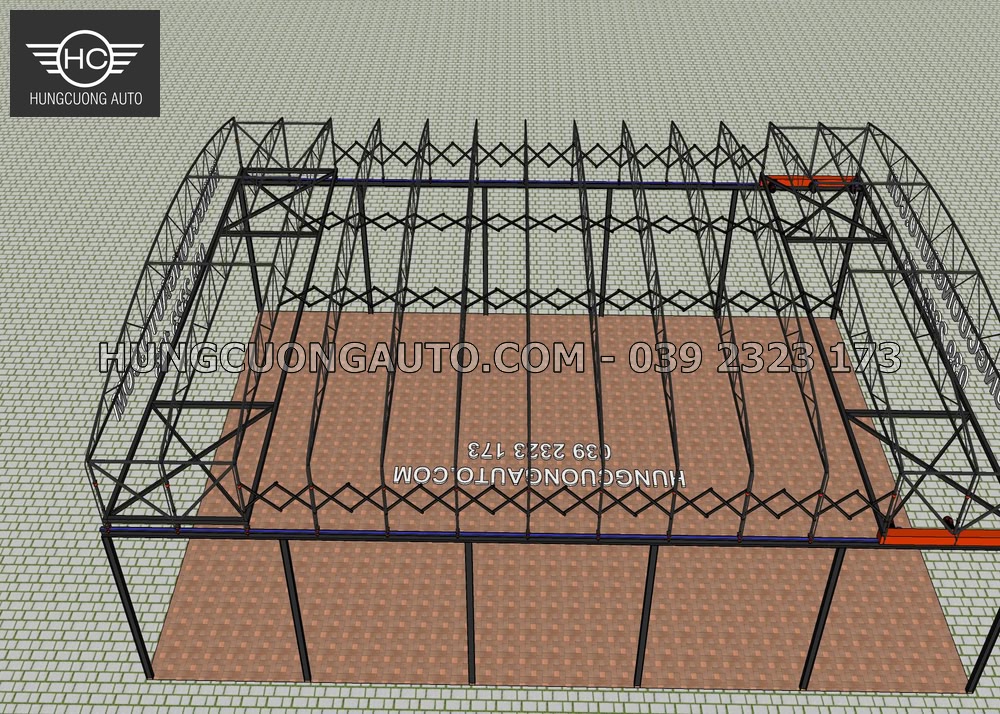

Góc nhìn trên của đúng mô hình cho thấy chuỗi giằng chữ X liên kết các khung vòm theo chiều dài.

2.3. Cụm xe chạy và truyền động trên dầm biên

Các ảnh cận cảnh thể hiện cụm bánh hoặc con lăn đặt tại đầu khung vòm, làm việc trên tuyến dẫn hướng dọc dầm biên. Mô hình còn thể hiện các cụm màu đỏ–xanh tại hai bên, có thể nhận diện là vị trí thiết bị truyền động trong phương án 3D. Tuy nhiên, không nên tự ghi loại motor, công suất, tỉ số truyền, cáp–xích, tốc độ hoặc sơ đồ điện khi chưa có catalogue và bản vẽ cơ cấu.

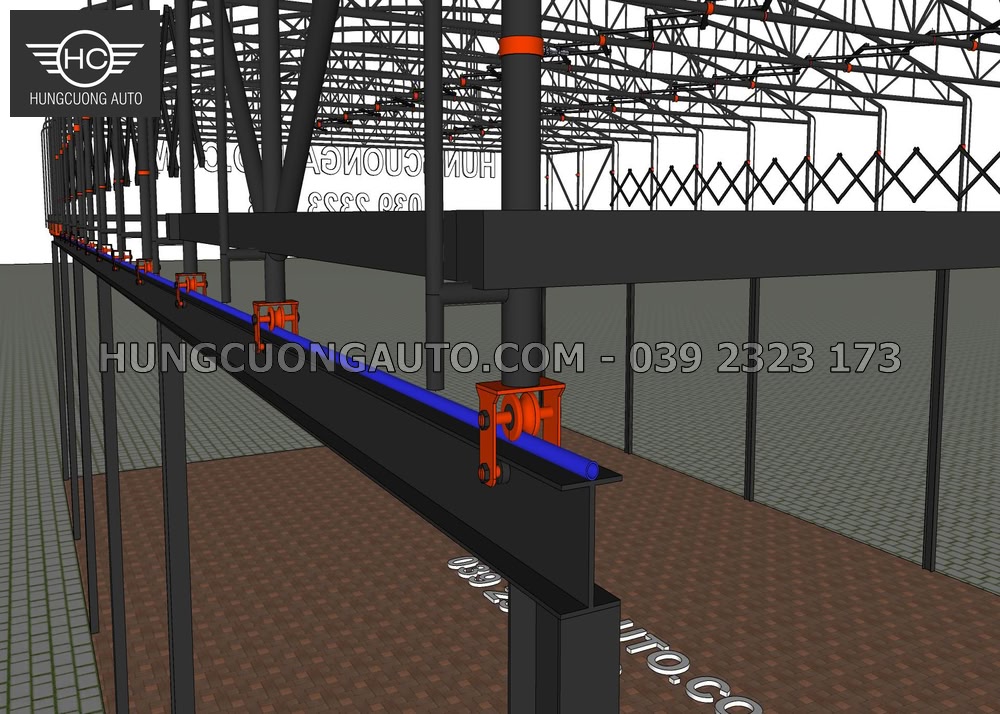

Chi tiết trong thư mục quản trị thể hiện cụm xe chạy và vị trí thiết bị trên dầm biên; quy cách thực tế chưa được công bố.

2.4. Bạt phủ đi cùng cụm khung mái

Ảnh có bạt cho thấy lớp che phủ bao trên các khung vòm và phần viền mái. Khi cụm khung mái thu–mở, bạt cần đi cùng hệ mà không cản hành trình. Hồ sơ triển khai phải chốt vật liệu, cách kẹp vào từng khung, độ căng, chồng mí, xử lý mép, trạng thái gói thu và hướng thoát nước. Không thể suy ra các thông số đó chỉ từ phối cảnh.

3. Từ mô hình 3D có thể đọc được gì?

Mô hình 3D hữu ích ở giai đoạn trao đổi phương án. Người xem có thể hình dung tỷ lệ tổng thể, vị trí khung bao, chiều thu–mở của cụm mái, đầu tập kết các khung vòm và mối quan hệ giữa cột, dầm biên, giằng chữ X với lớp bạt phủ. Các góc nhìn mặt bằng và mặt đứng giúp kiểm tra sơ bộ vùng che, khoảng thông thủy và nguy cơ vướng cửa, xe hoặc thiết bị.

Bộ ảnh cũng cho thấy một phương án bố trí thiết bị dọc hai dầm biên. Đây là thông tin tốt để đặt câu hỏi kỹ thuật, nhưng không thay thế dữ liệu chế tạo. Hình ảnh không ghi đầy đủ vật liệu, chiều dày, mác thép, cấp bu lông, cấu tạo mối hàn, loại ray, quy cách con lăn, công suất truyền động, tải trọng, chuyển vị, móng–neo hoặc sơ đồ điện điều khiển.

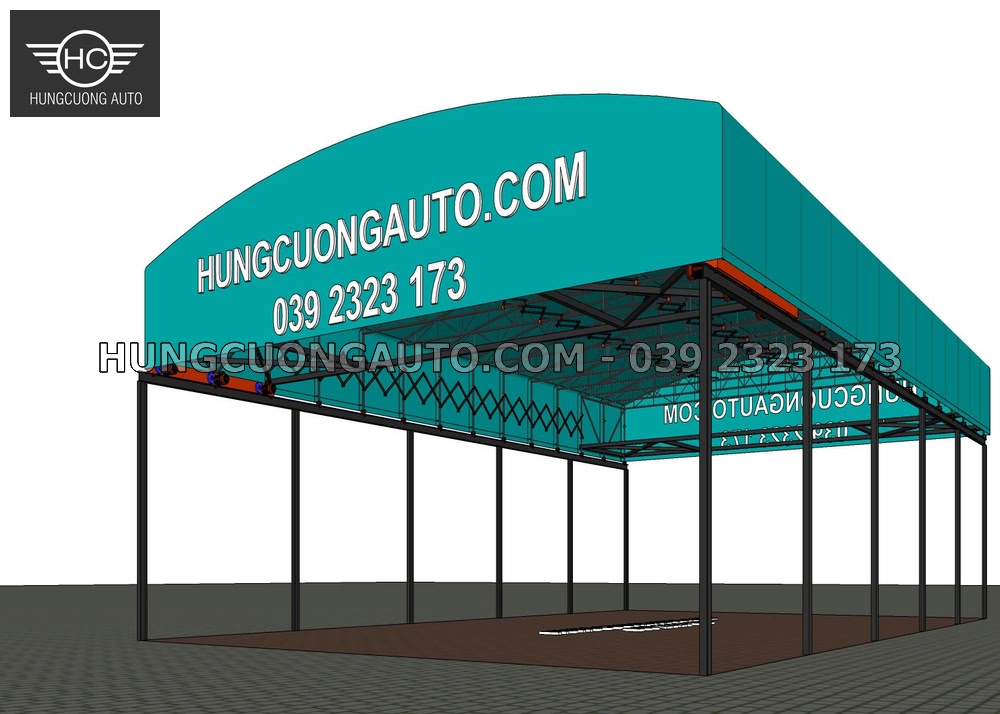

Góc nhìn bên ngoài có bạt của đúng mô hình 12 × 20 m, dùng để duyệt hình dáng và vùng che dự kiến.

Vì vậy, mọi con số kỹ thuật phải lấy từ hồ sơ được duyệt, không đo tỷ lệ trực tiếp trên phối cảnh. Nếu cần so sánh nguyên lý, xem thêm bài phân biệt mái che khung giàn và mái xếp lượn sóng. Gọi đúng hệ mái ngay từ đầu giúp tránh chọn nhầm cấu tạo, ảnh minh họa, từ khóa và phạm vi báo giá.

4. Chín điểm phải chốt trước khi triển khai phương án 12 × 20 m

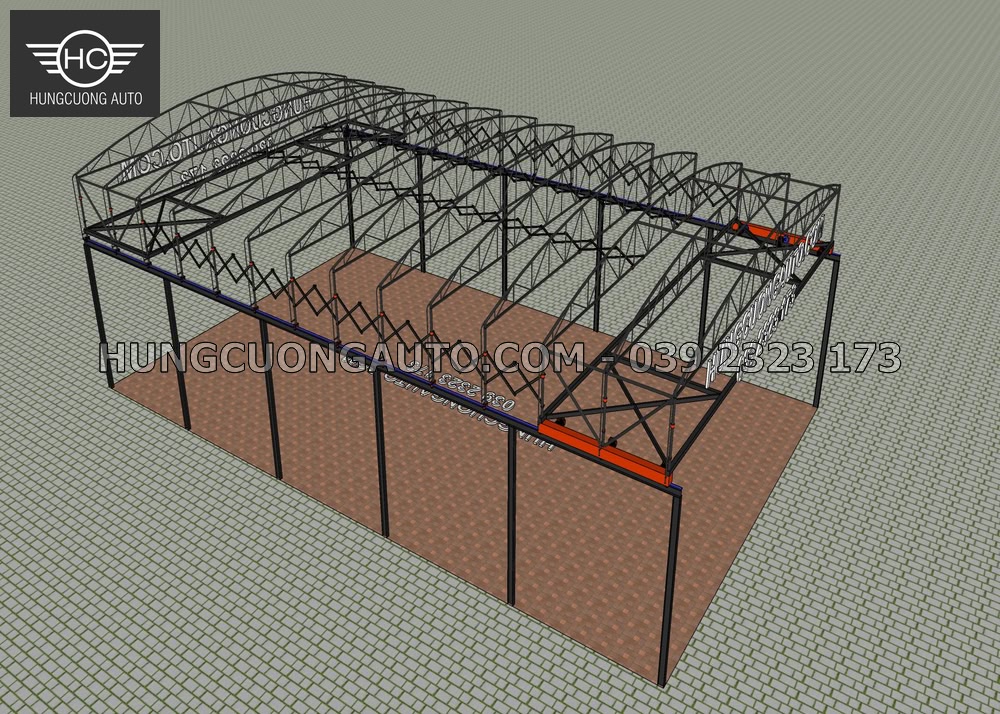

Phối cảnh đúng phương án cho thấy khung bao đứng yên và chuỗi khung vòm mái bố trí phía trên hai dầm biên.

Riêng cơ cấu thu–mở: phải làm rõ cách các khung chuyển động đồng bộ

Bộ ảnh cho thấy cụm truyền động được bố trí trên hai dầm biên và chuỗi khung vòm thay đổi khoảng cách thông qua giằng kéo. Tuy nhiên, chưa thể xác định công suất, sơ đồ truyền lực, cáp–xích, tốc độ hoặc cách điều khiển. Hồ sơ phải làm rõ đồng bộ hai bên, giới hạn hành trình, khóa vị trí, xử lý kẹt và phương án vận hành khi mất điện.

5. Vì sao mô hình 3D chưa thể dùng ngay để gia công?

Phối cảnh 3D trả lời câu hỏi “hệ mái trông như thế nào và thu–mở theo hướng nào”. Bản vẽ gia công phải trả lời thêm “làm bằng vật liệu gì, kích thước từng chi tiết bao nhiêu, liên kết ra sao và kiểm soát sai số thế nào”. Hồ sơ kết cấu lại phải chứng minh hệ chịu được các trường hợp tải trọng được chọn cho địa điểm cụ thể.

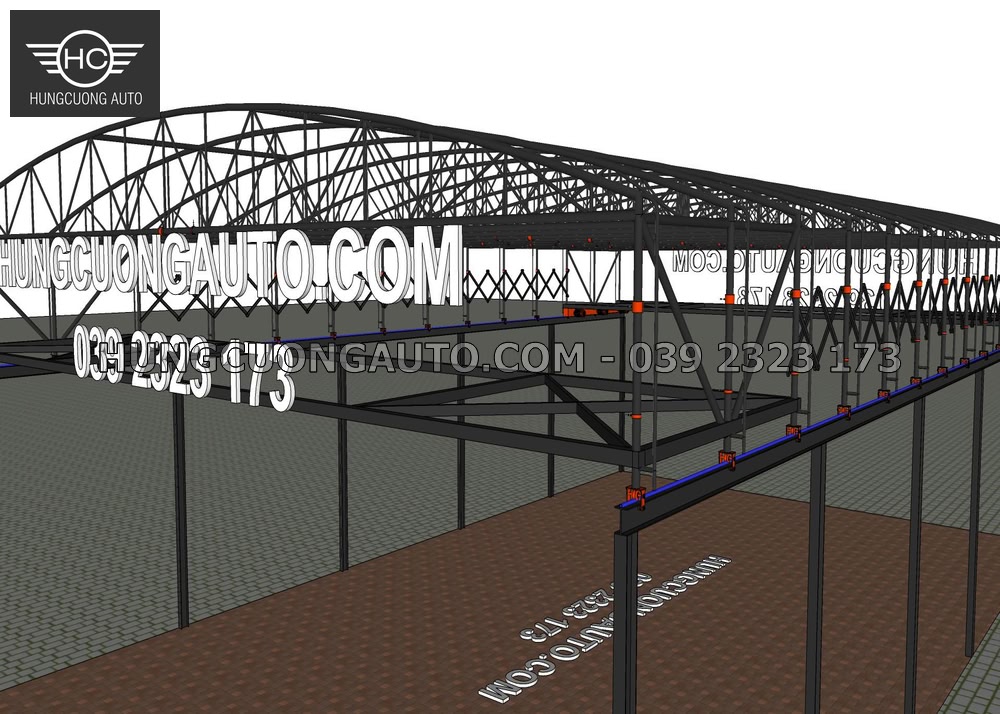

Góc nhìn dọc đúng mô hình làm rõ dầm biên, tuyến dẫn hướng, khung vòm và giằng kéo bên hông.

6. Quy trình từ khảo sát đến lắp dựng

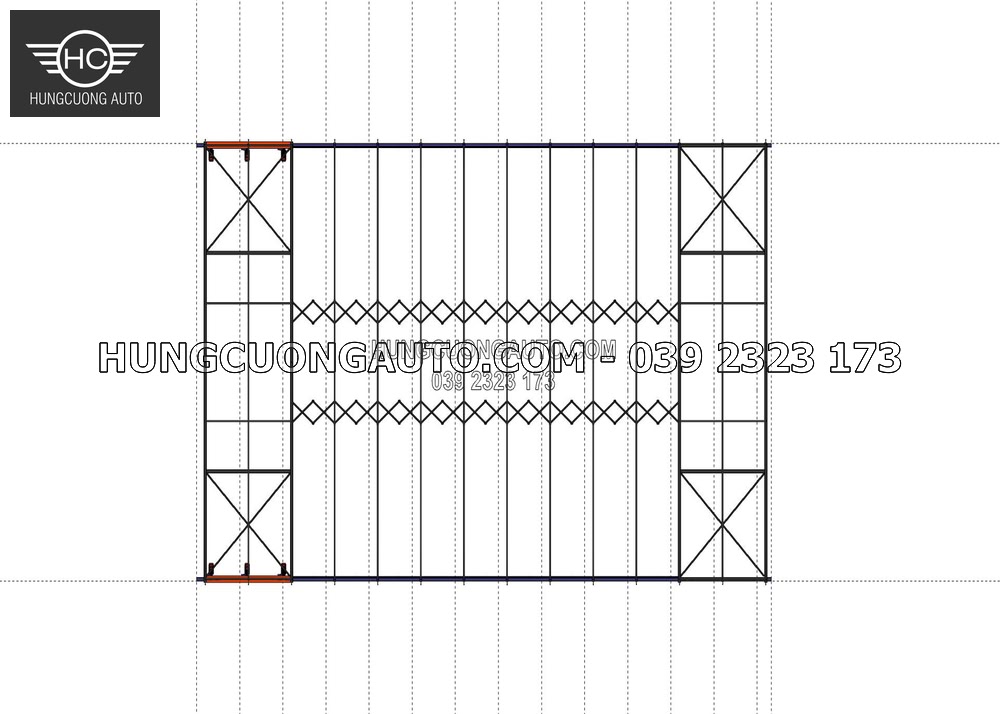

Mặt bằng đúng phương án 12 × 20 m hỗ trợ kiểm tra hai tuyến biên, đầu hồi và vùng bố trí chuỗi giằng kéo.

7. Dữ liệu cần gửi để lên phương án sơ bộ

Để tránh báo giá theo một kích thước rời rạc, khách hàng nên gửi cùng lúc các dữ liệu sau:

• Kích thước khu vực cần che, có ghi rõ chiều rộng, chiều dài và cách đo.
• Ảnh hoặc video hiện trạng từ bốn phía; thể hiện nền, cửa, tường, mái hiện hữu và vật cản.
• Chiều cao thông thủy cần giữ cho xe, hàng hoặc thiết bị.
• Đầu muốn thu gọn và chiều dài có thể dành cho cụm khung vòm khi thu.
• Vị trí cột dự kiến, cao độ dầm biên, tình trạng nền và các điểm có thể làm móng–neo.
• Yêu cầu vận hành, tần suất mở–thu, nguồn điện và vị trí tủ điều khiển dự kiến.
• Yêu cầu sử dụng khi mưa, gió và quy trình vận hành tại cơ sở.
• Địa chỉ công trình để xác định điều kiện khảo sát, vận chuyển và lắp dựng.

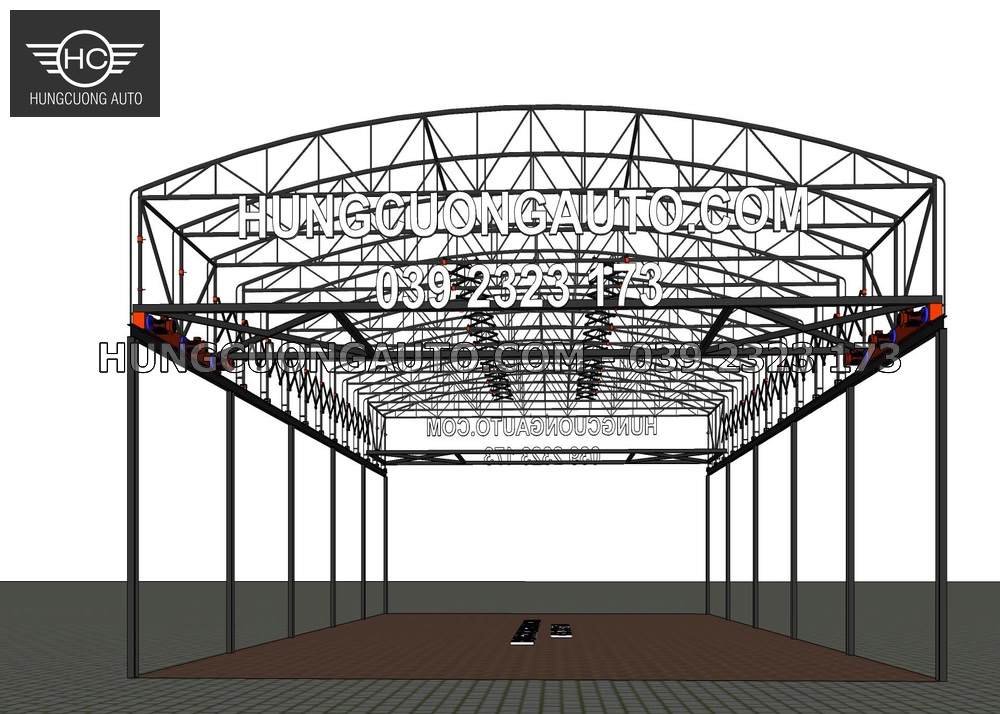

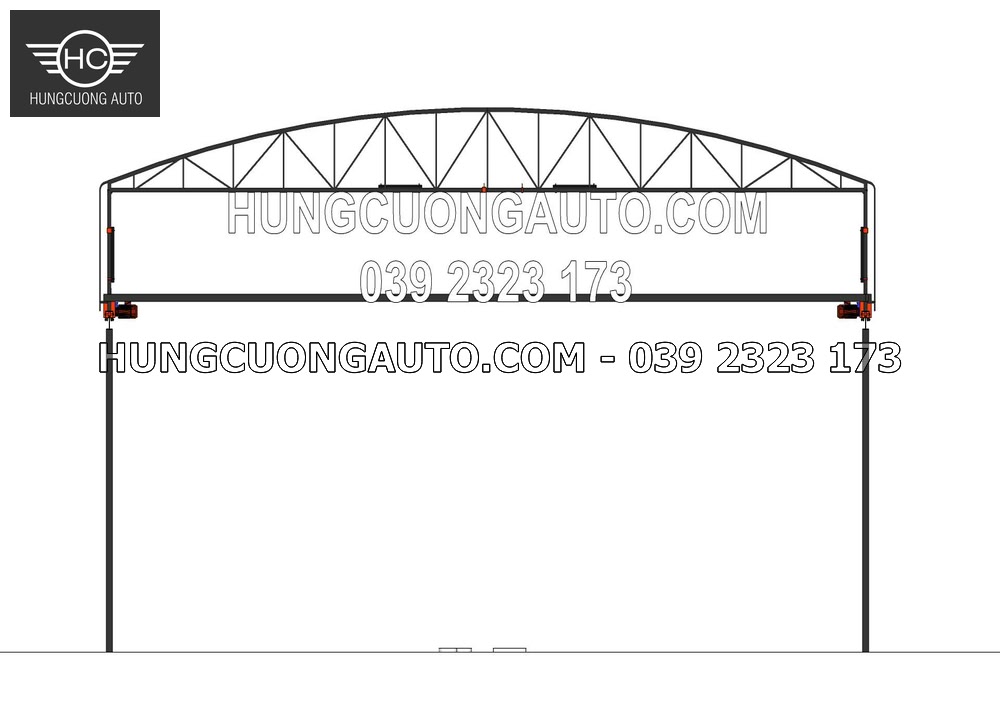

Mặt đứng đầu hồi của đúng mô hình, dùng để chốt chiều rộng, cao độ đỉnh vòm và khoảng thông thủy trong bước thiết kế.

Sau khi có dữ liệu, đơn vị thiết kế mới có thể xác định phạm vi khảo sát, cấu hình cần tính và nội dung báo giá. Tham khảo thêm dịch vụ thiết kế mái che di động hoặc bài giải thích các yếu tố ảnh hưởng đến chi phí mái che xếp.

8. Câu hỏi thường gặp

Nguồn hình ảnh và giới hạn sử dụng

Dữ liệu trực tiếp của phương án gồm video 3D 12 × 20 m và 10 ảnh chọn từ đúng thư mục ban-ve-3d-mai-che-di-dong-khung-gian-12x20m1 trong CKFinder. Ảnh được dùng để phân tích mô hình, không gắn nhãn thành ảnh công trình đã thi công. Các kết luận chế tạo, kết cấu và vận hành chỉ được chốt sau khi có hồ sơ tương ứng.
