Bản vẽ thiết kế mái bạt xếp di động cho đình, chùa 10 x 10.2m

Ngày hôm nay Hungcuong-auto xin gửi tới các bạn một mẫu thiết kế bạt xếp di động, bạt xếp lượn sóng cho chùa đẹp nhất , rất tiện lợi khi sử dụng. Mẫu mái xếp có kích thước chiều dài chiều rộng là 10m x10.2m,mời các bạn cùng xem chi tiết ở trong bài viết bên dưới.

Áp dụng mẫu mái đình chùa 10 × 10,2 m đúng phạm vi

1. Sinh hoạt

Xác định vùng cần che và lối di chuyển khi có đông người.

2. Công trình cũ

Xác nhận phần được phép đặt cột hoặc liên kết.

3. Kết cấu

Các kích thước móng, thép và bu lông trong mẫu cần kiểm tra lại cho nơi mới.

Cách dùng hướng dẫn này cho công trình của bạn

Các số đo và cấu kiện được công bố trong bài chỉ thuộc mẫu đang trình bày. Khi dùng cho công trình khác, cần khảo sát nền, hệ đỡ, cao độ, tải trọng và chốt phiên bản hồ sơ riêng trước khi gia công. Phối cảnh không thay thế hồ sơ thiết kế được kiểm tra.

Chuẩn bị hồ sơ thiết kế mái xếp · Khảo sát và thi công theo hiện trạng

Gửi hiện trạng qua Zalo Gọi 039 2323 173

1. Móng mái xếp 10X10.2M : Móng mái xếp di động được đào hố, 500x500x500, và đổ bê tông, chờ săn bulong chữ j M16, có L = 200mm cấp độ bền 5.6, và bản mã 200x200x10 liên kết cột sắt với móng, đảm bảo kết cấu chắc chắn cho toàn bộ công trình.

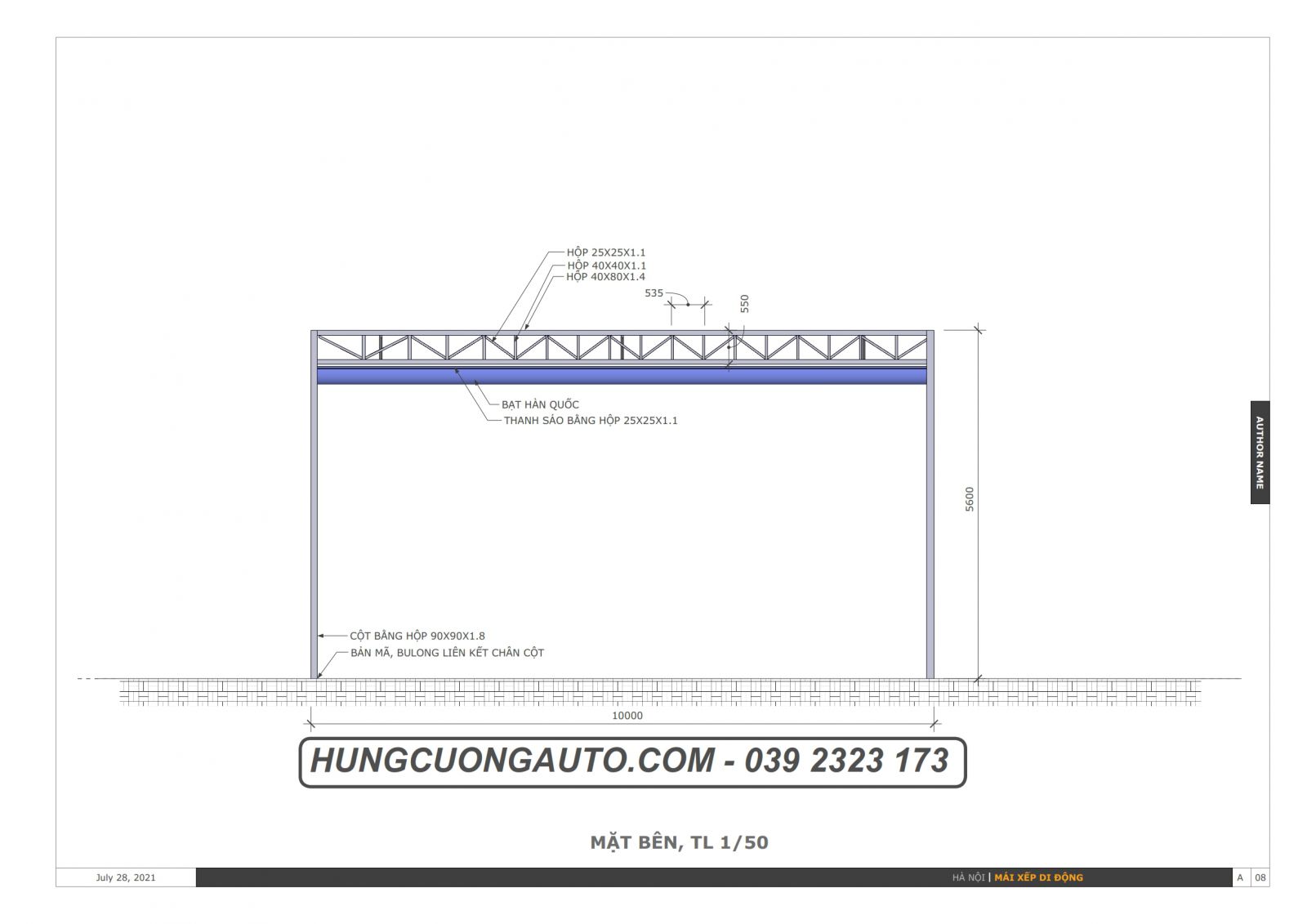

2. Kết cấu cột mái xếp: Toàn bộ hệ mái xếp 10m x 10.2m được bố trí bằng 4 cột chịu lực chính, hệ cột được làm bằng hộp 90x90x1.8.

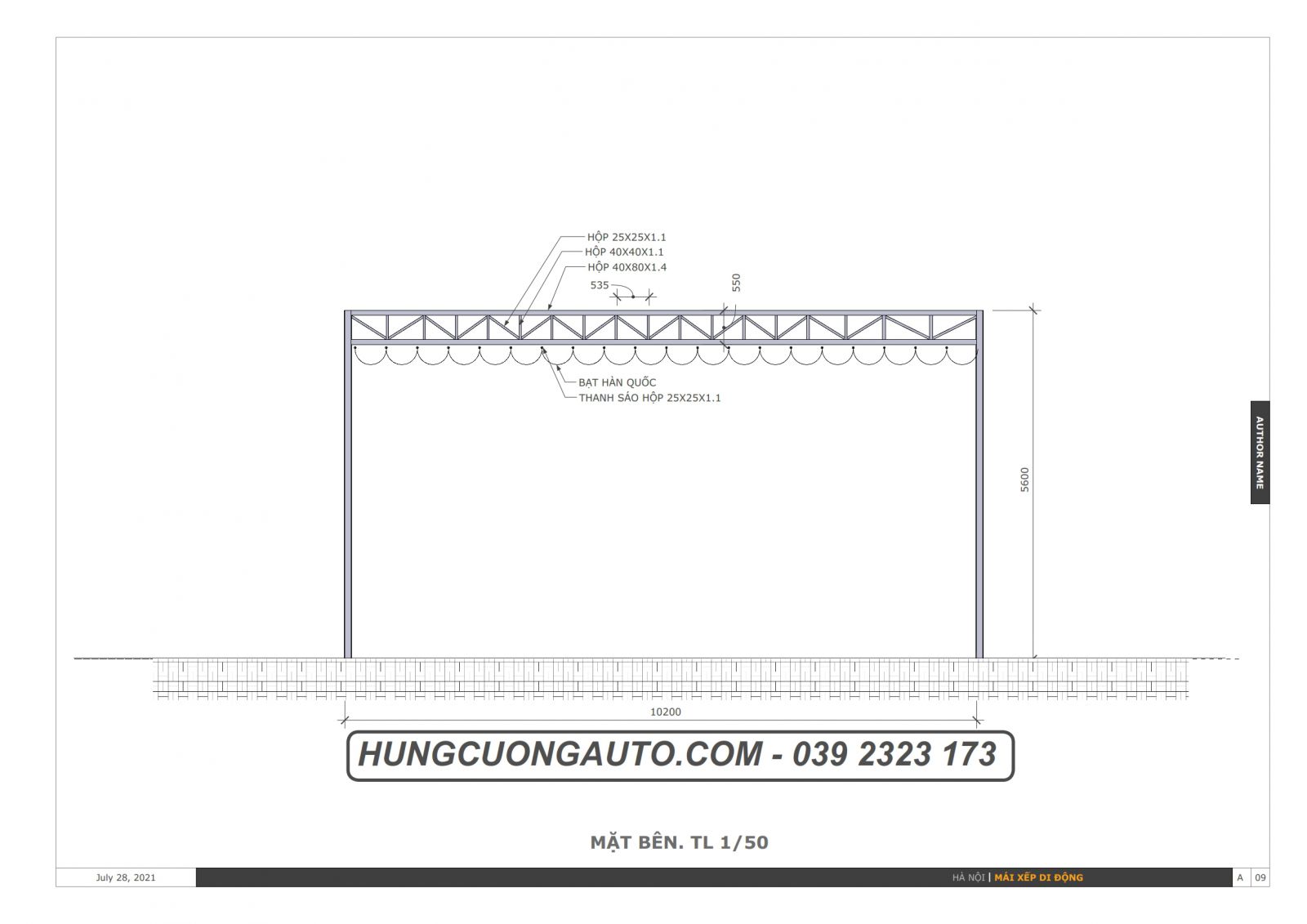

3. Hệ kèo chịu lực mái xếp : Do khổ độ mái xếp có kích thước vượt nhịp 10m cho nên các kỹ sư hungcuong-auto đã sử dụng hệ kèo thang, dạng đơn , có thanh chịu lực chính ( thanh trên vè thanh dưới ) bằng hộp 40x80x1.4, các thanh đứng bằng hộp 40x40x1.1, cuối cùng là các thanh chéo kèo được làm bằng hộp 25x25x1.1, chiều cao kèo 550, chiều rộng giữa các thanh đứng 535 mm
4. Hệ kèo ray , máng trượt mái xếp : Do hệ kèo ray của mái xếp có khổ độ dài 10.2m cho nên chúng tôi đã quết định lựa chọn kèo ray và kèo chịu lực có kết cấu giống nhau.
5. Cách chia mái bạt xếp di động : Toàn bộ mái xếp di động được bố trí thành 1 mái , có thể kéo ra hoặc thu vào một cách cơ động, đảm bảo cho việc sinh hoạt ở bên dưới.
Trên đây là toàn bộ các thông tin cơ bản , hungcuong-auto vừa truyền tải lại cho các bạn về các thông số của mái bạt xếp di động mà chúng tôi đã làm cho một ngôi chùa tại hà nội, nếu các bạn còn thắc mắc gì hay liên hệ với chúng tôi , để được các kỹ sư đầu ngành về mảng mái bạt xếp tư vấn, giải đáp. Nếu các bạn cần nhập các linh phụ kiện bái bạt xếp hãy truy cập vào link này để xem thêm mẫu mã nhé : phụ kiện mái xếp

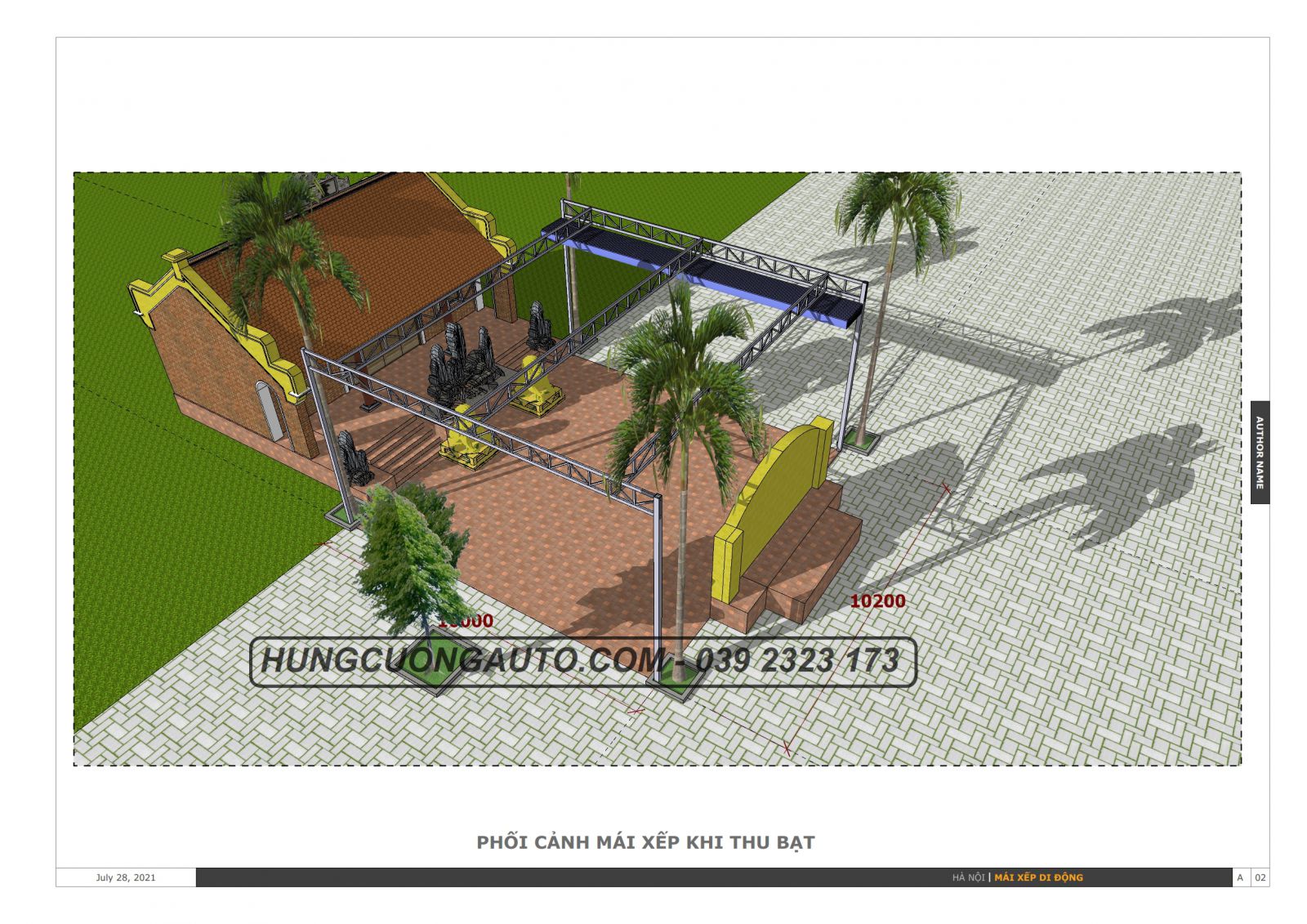

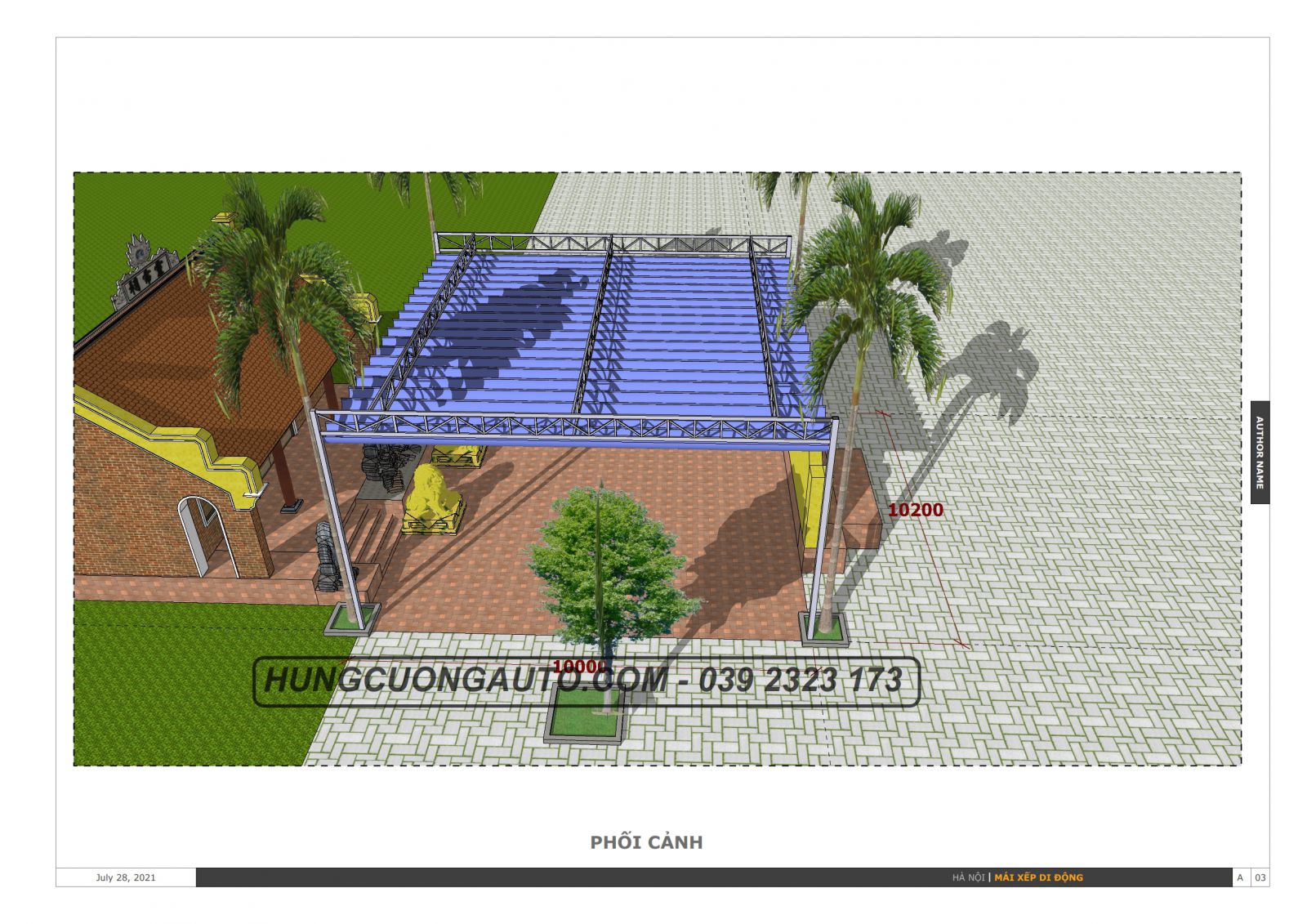

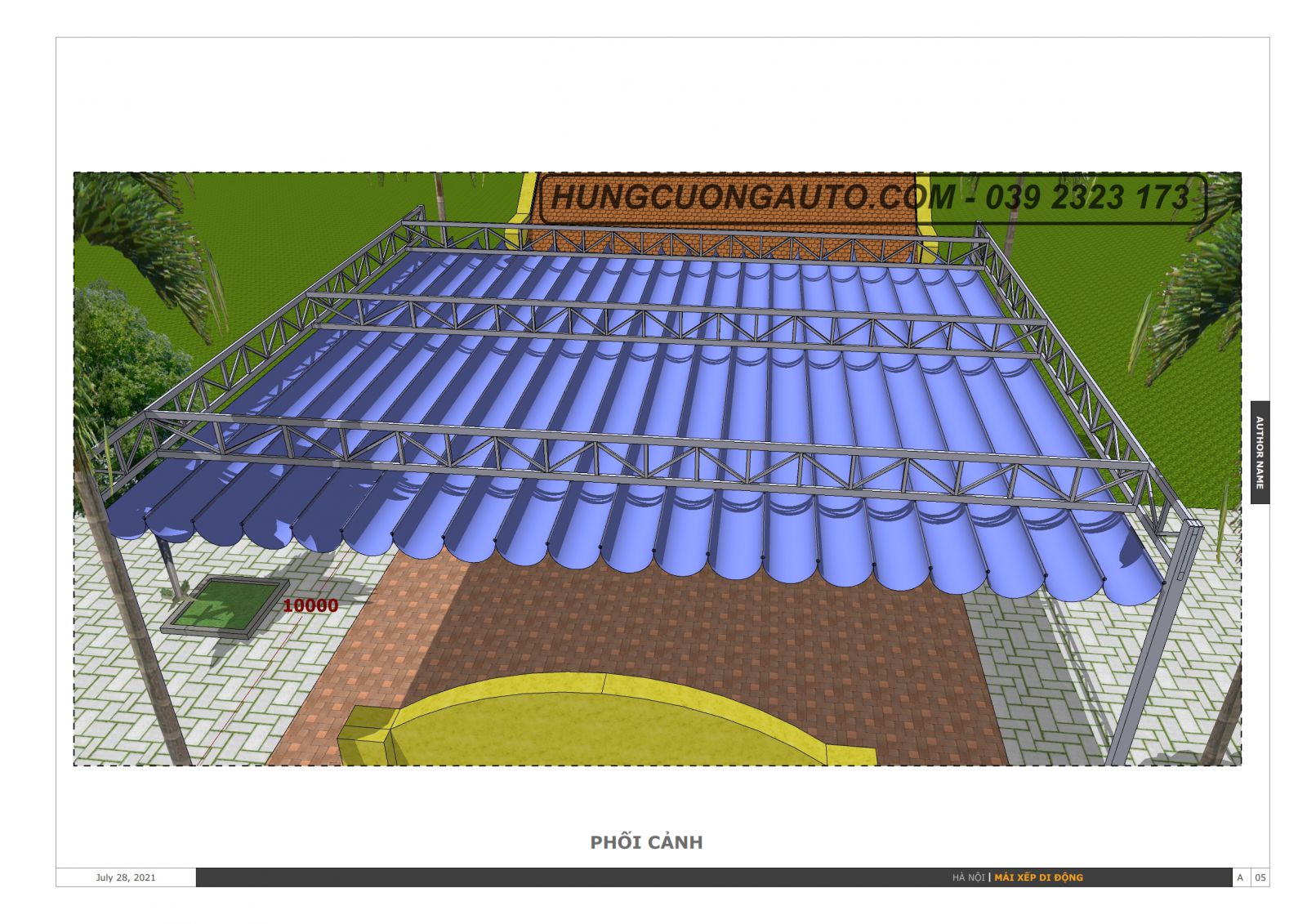

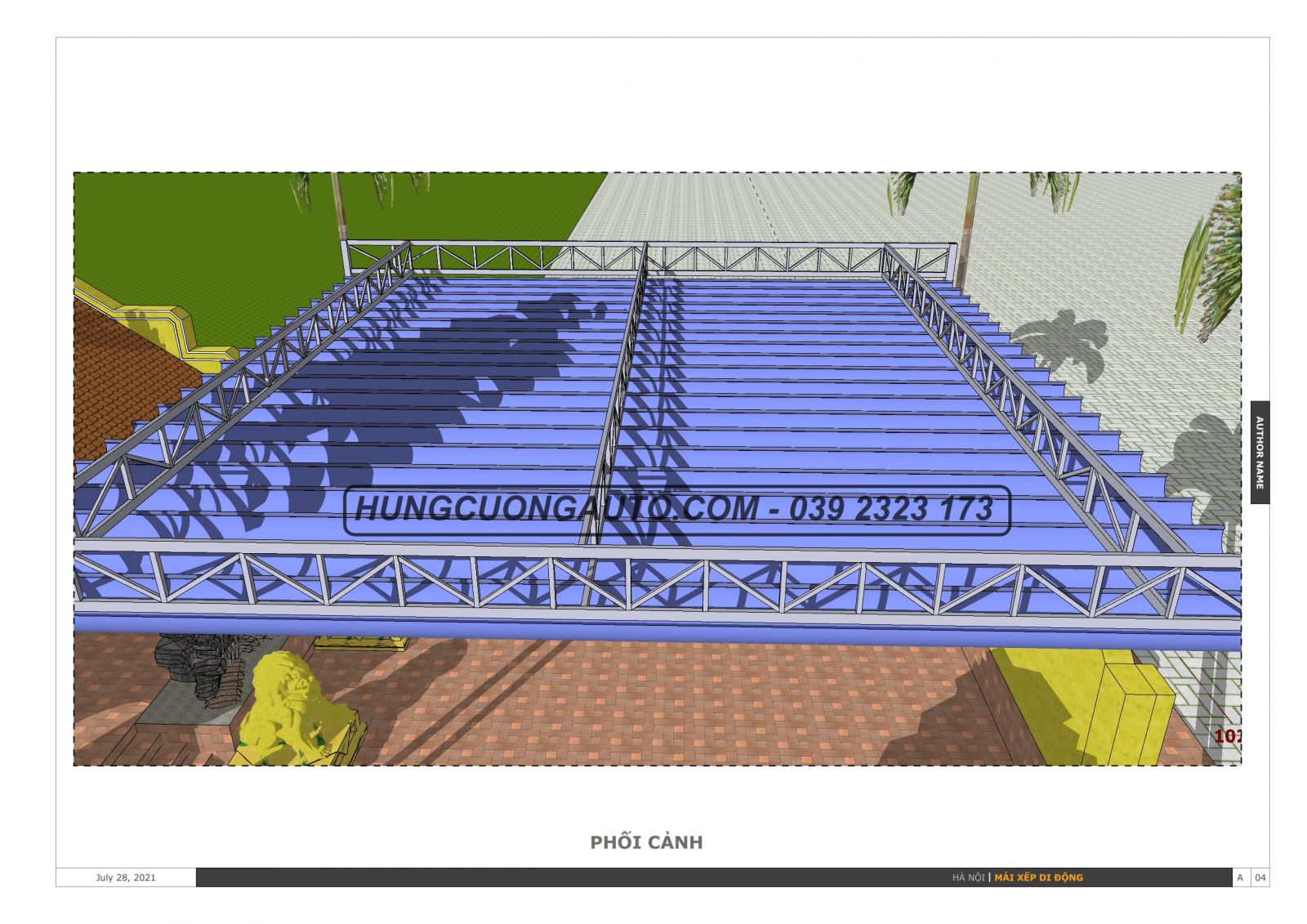

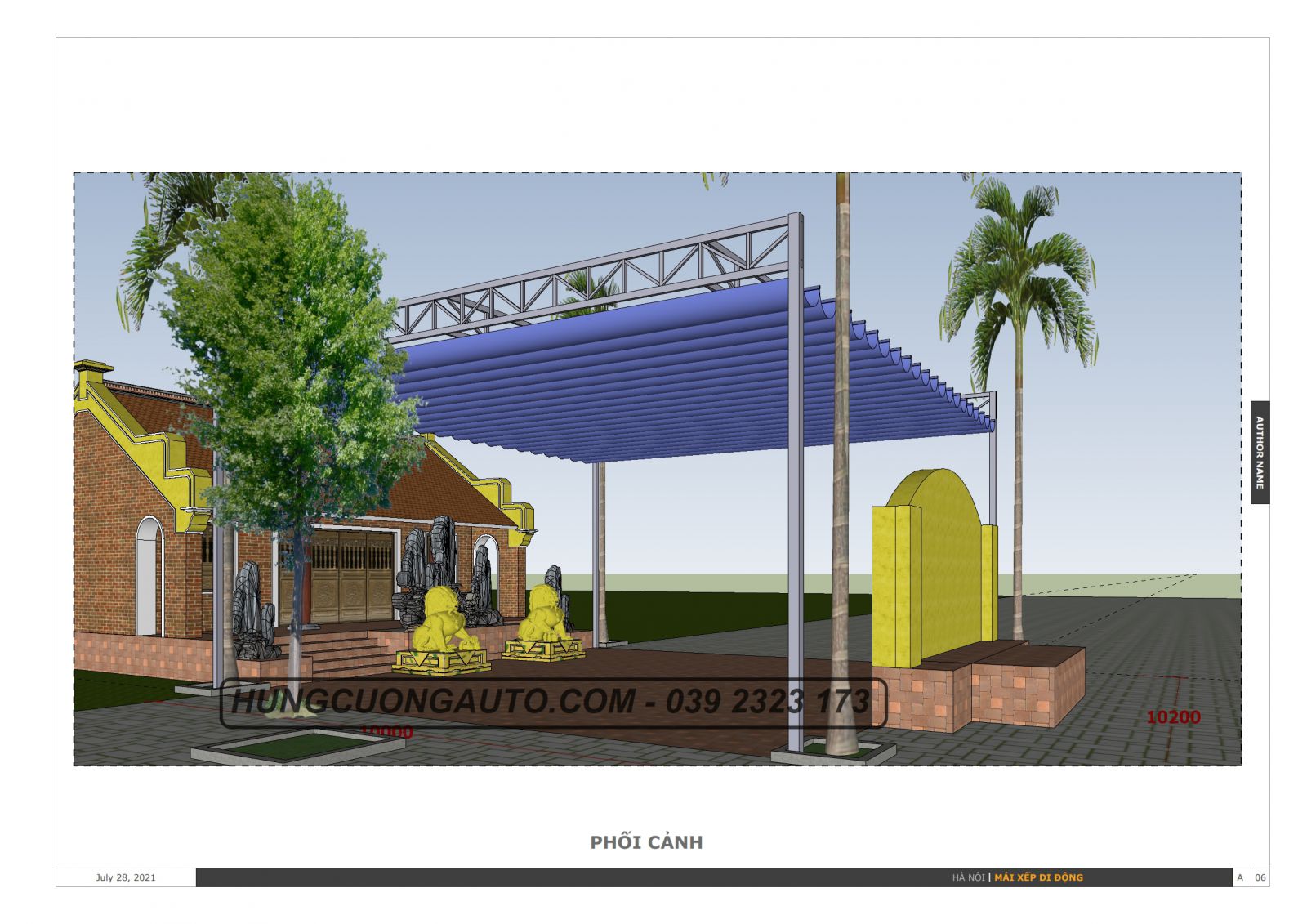

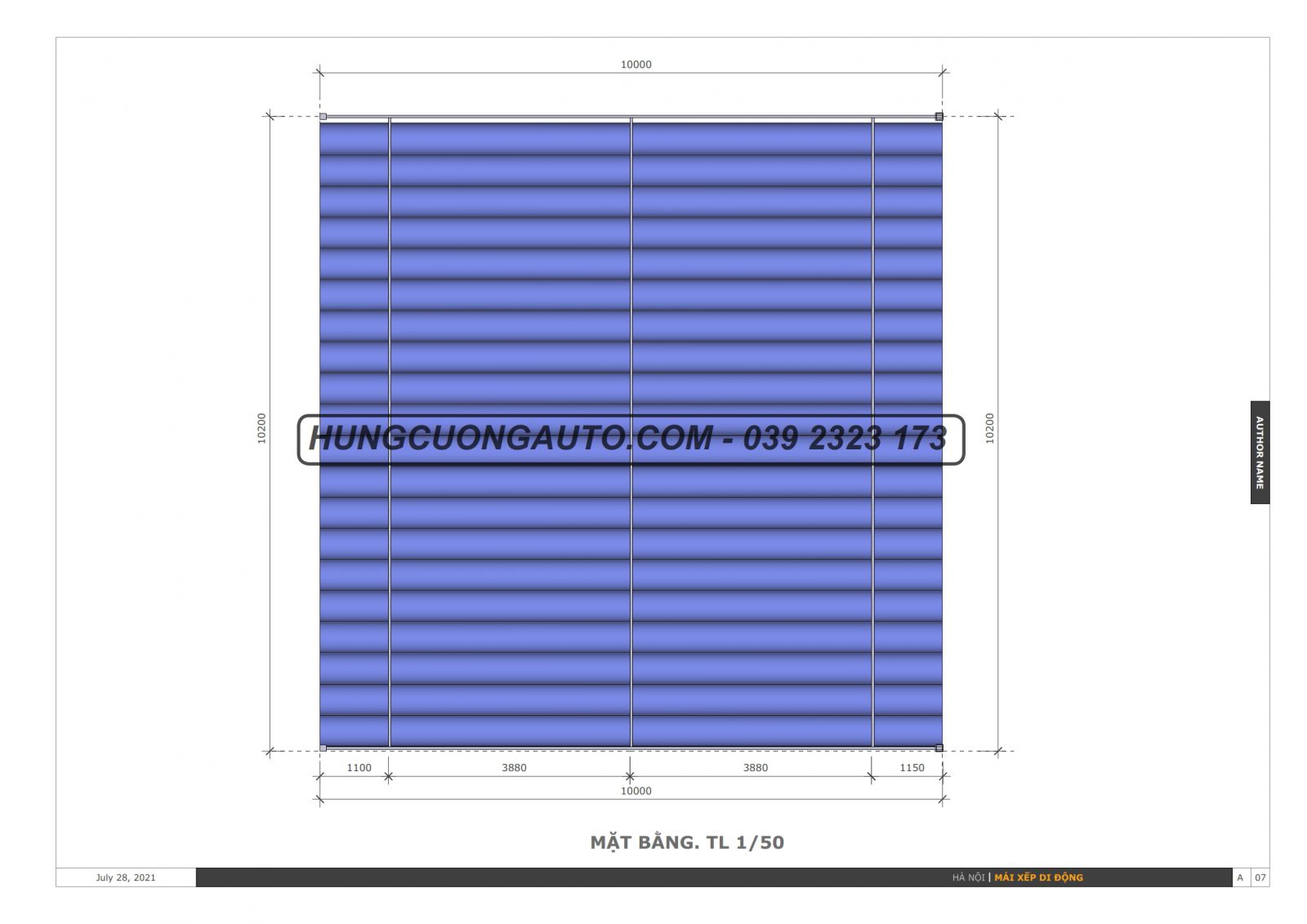

Bản vẽ mái xếp di động cho đình , chùa kích thước 10mx10.2m
