Bản vẽ mái bạt xếp cho quán cafe 12m x 8m

Bản vẽ mái bạt xếp cho quán cafe 12m x 8m được hungcuong auto thiết kế và thi công tại Ba vì Hà Nội.

Làm rõ kích thước trước khi dùng bản vẽ mái quán cafe

1. Tên mẫu

Phân biệt kích thước gọi tên bài với kích thước thể hiện trong hồ sơ.

2. Mặt bằng quán

Đối chiếu cột, bàn ghế và lối phục vụ trên bản vẽ.

3. Phạm vi áp dụng

Chốt bản vẽ được duyệt trước khi bóc vật tư hoặc đặt gia công.

Cách dùng hướng dẫn này cho công trình của bạn

Các số đo và cấu kiện được công bố trong bài chỉ thuộc mẫu đang trình bày. Khi dùng cho công trình khác, cần khảo sát nền, hệ đỡ, cao độ, tải trọng và chốt phiên bản hồ sơ riêng trước khi gia công. Phối cảnh không thay thế hồ sơ thiết kế được kiểm tra.

Chuẩn bị hồ sơ thiết kế mái xếp · Khảo sát và thi công theo hiện trạng

Gửi hiện trạng qua Zalo Gọi 039 2323 173

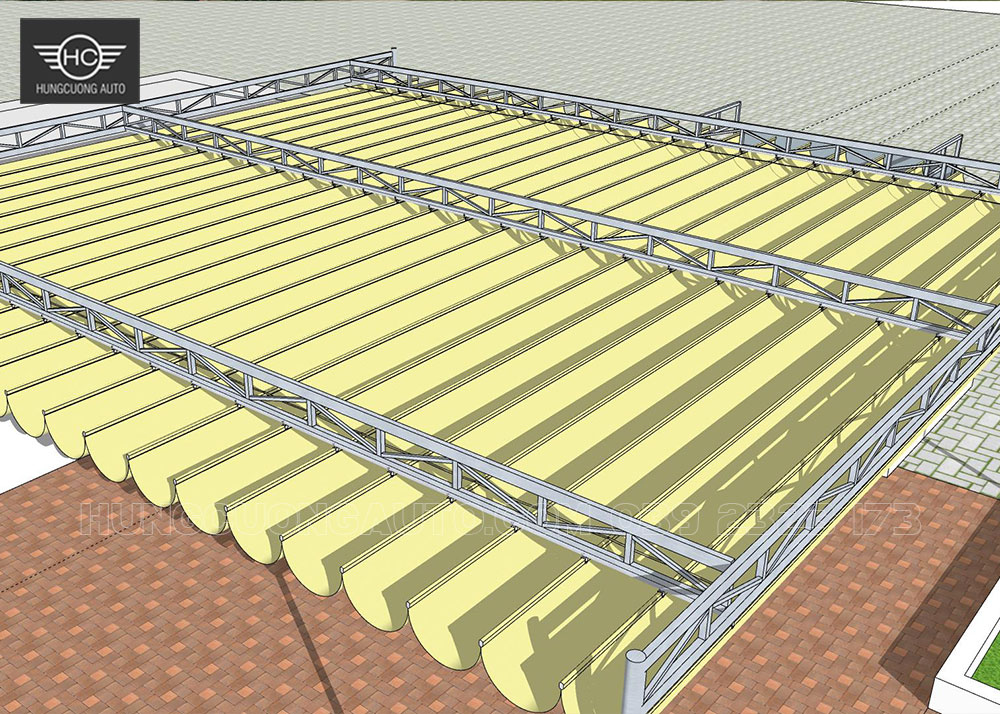

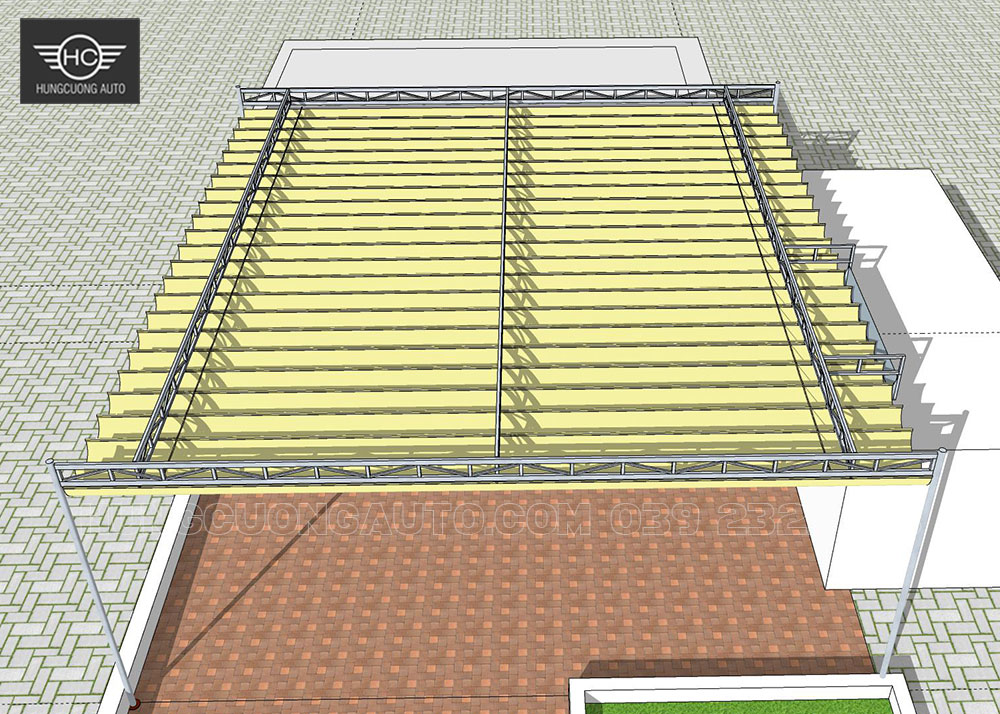

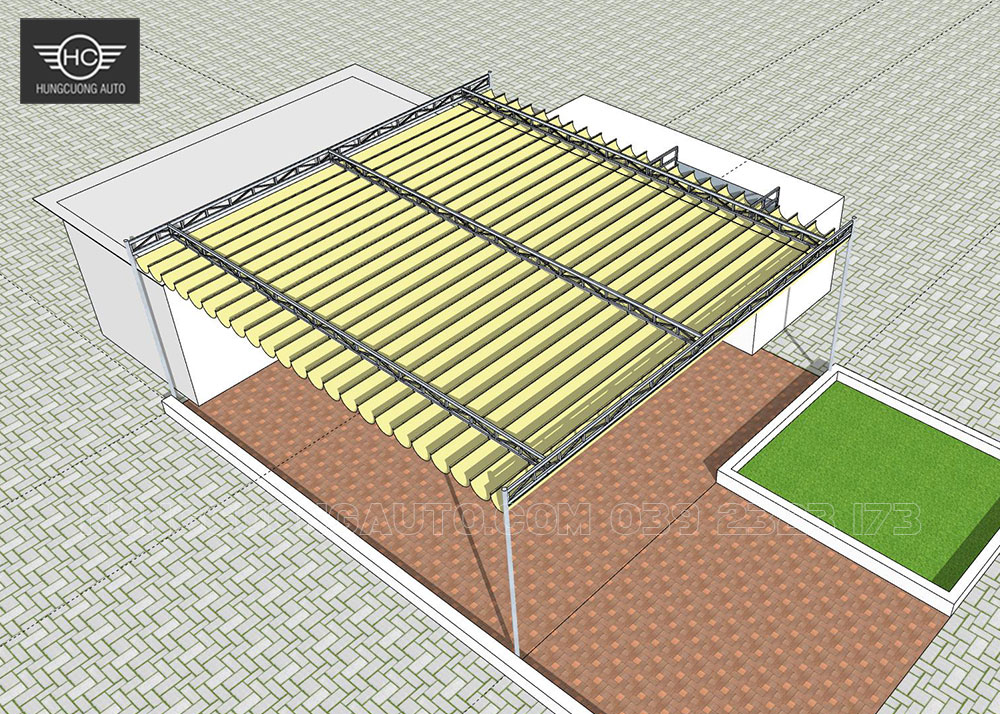

Bản vẽ mái bạt xếp cho quán cafe 12m x 8m được cấu tạo như thế nào?

1. Móng mái xếp 12.2x8.8m:

Móng mái bạt xếp được khoan cấy bulong , chôn trực tiếp xuống nên sân bê tông hiện trạng

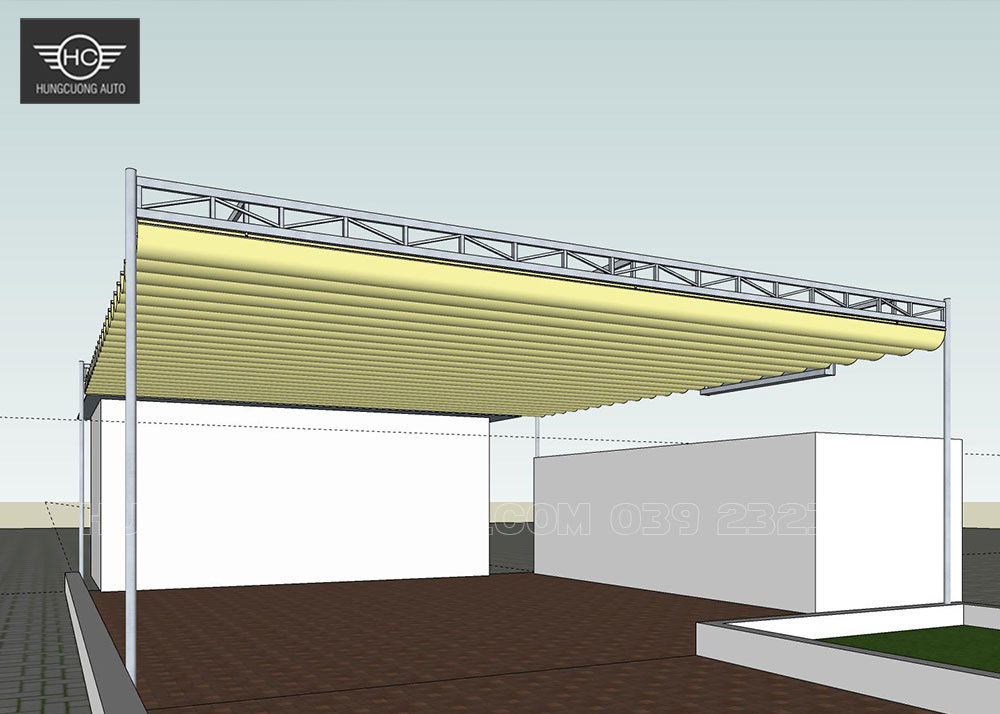

2. Kết cấu cột mái xếp:

Cột mái xếp được bố trí bốn cái ở bốn góc bằng hộp 90x90x1.8.

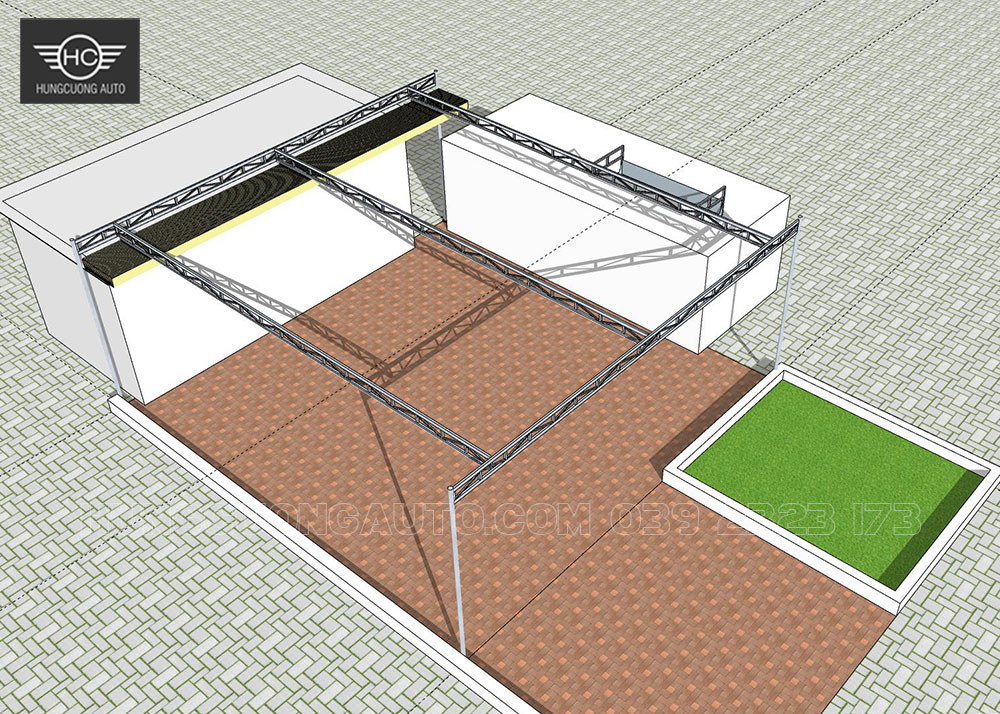

3. Hệ kèo chịu lực mái xếp :

Kèo chịu lự mái xếp 12.2x8.8m được bố trí thanh chính bằng hộp 40x80x1.4, thanh đứng bằng hộp 40x40x1.4, thanh chéo bằng hộp 25x25x1.1

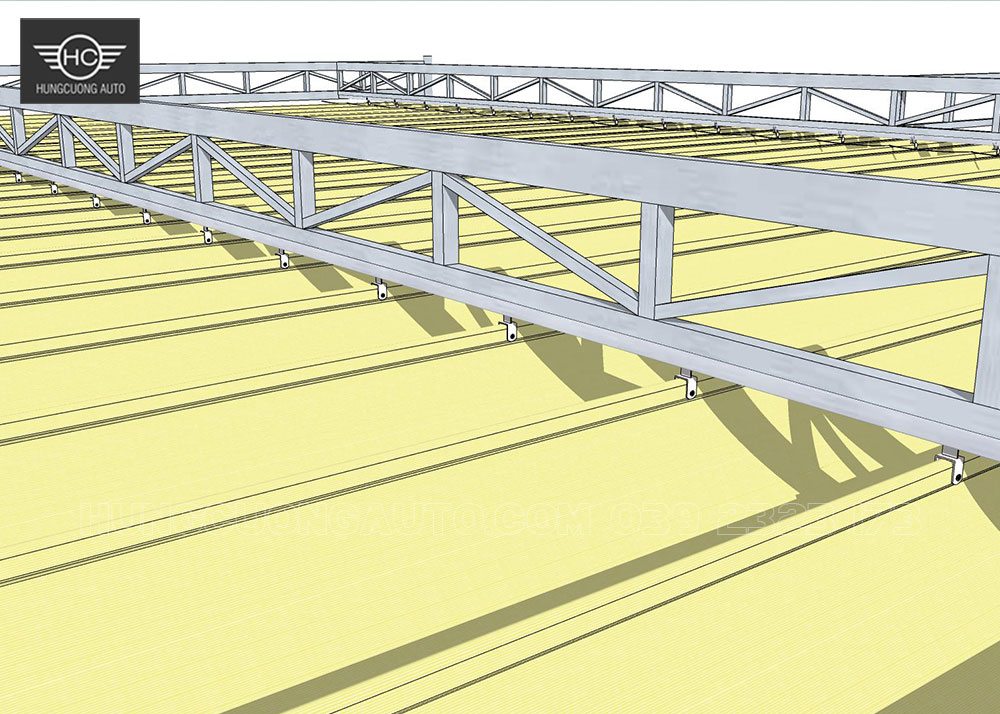

4. Hệ kèo ray , máng trượt mái xếp:

Hệ kèo ray mái xếp 12.2x8.8m được bố trí bằng kèo thang, cao 360mm, thanh trên bằng hộp 40x80x1.4, thanh dưới bằng hộp 40x40x1.4. thanh đứng bằng hộp 40x40x1.4, thanh chéo bằng hộp 25x25x1.1
