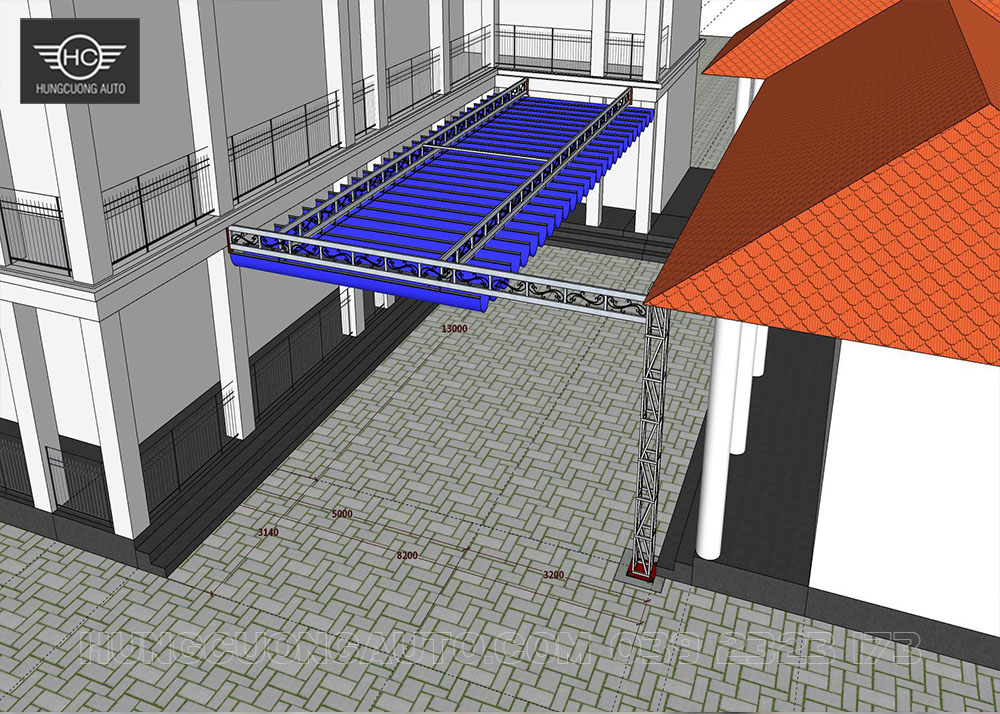

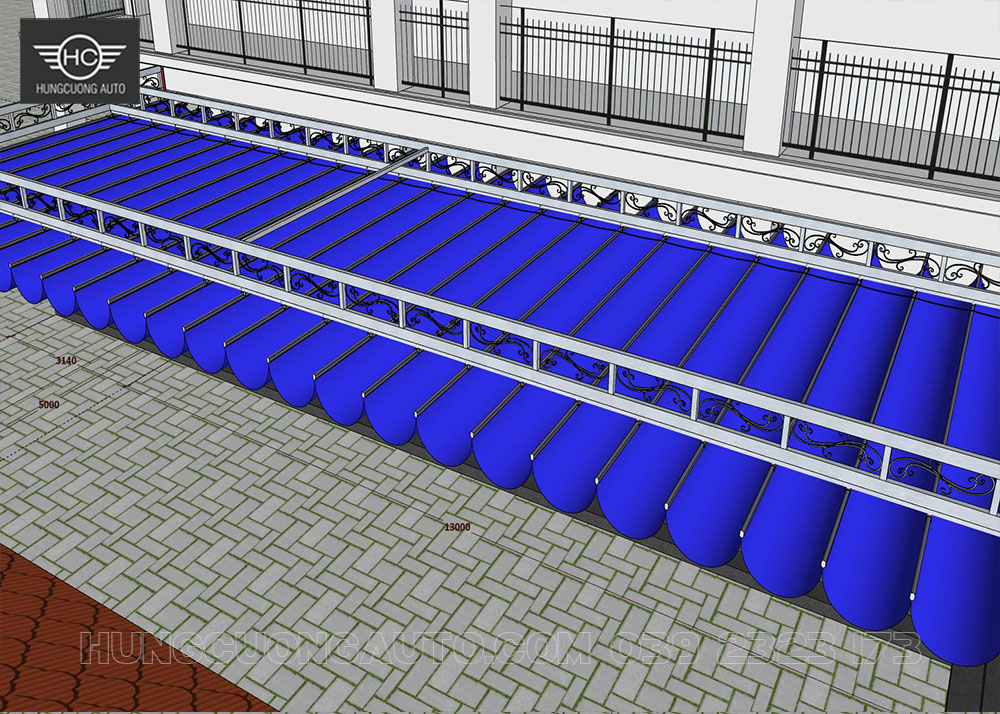

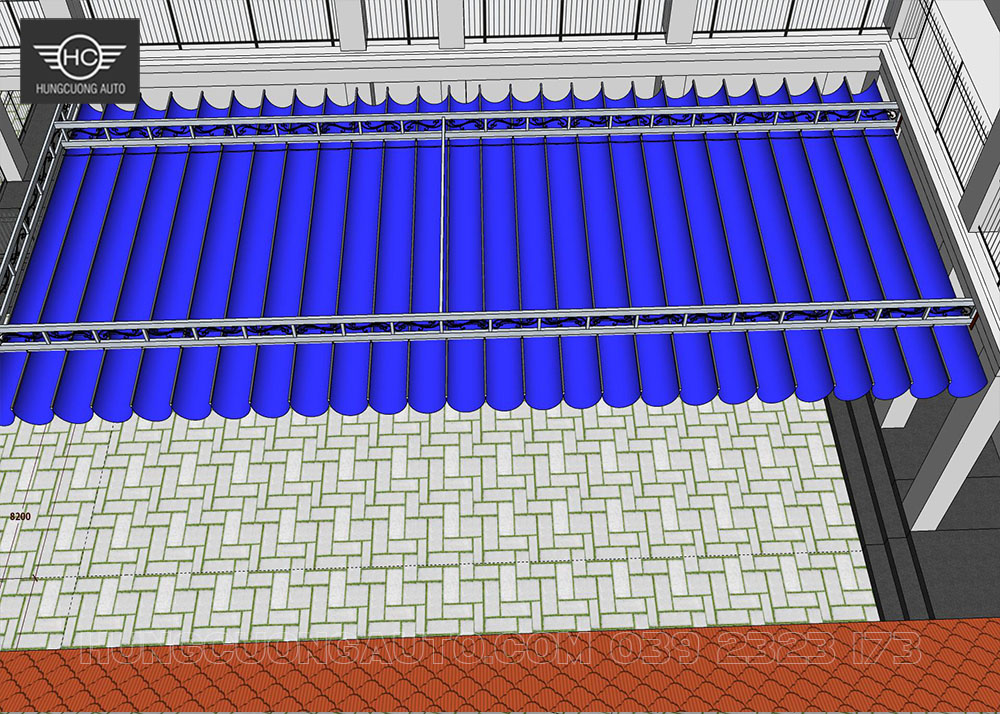

Với đội ngũ kỹ sư dày dạn kinh nghiệm, chúng tôi tự tin đưa đến cho các bạn những bản vẽ thiết kế 3D mái xếp di động đẹp, chuyên nghiệp, sát với thực tế để khách hàng dễ dàng hình dung. Hôm nay, Hungcuongauto.com gửi đến các bạn bản vẽ thiết kế mái xếp di động cho nhà 2 tầng có kích thước 8 x 15m.
1. Móng mái xếp: móng mái bạt xếp được khoan cấy bulong trực biếp xuống nền bê tông của sân và bản mã liên kết giữa bê tông sân và cột cực kỳ chắc chắn.

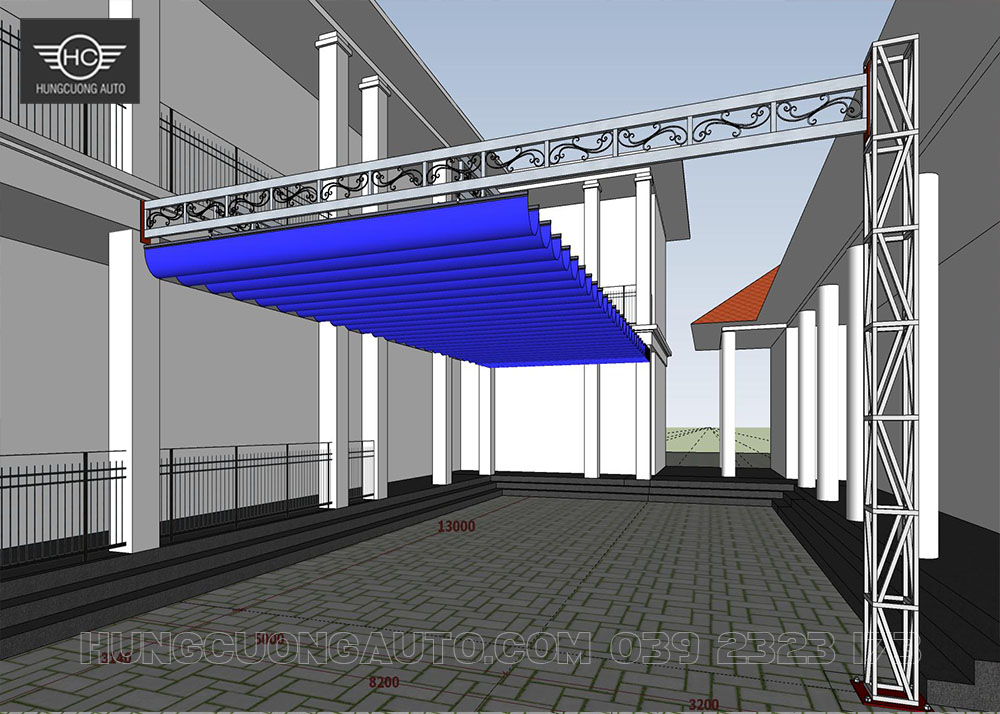

2. Kết cấu cột mái xếp:Mái xếp được liên kết bằng bu lông và bản mã với tường hiện trạng, cột đan 300x300 bằng hộp inox304 - 30x30x.5mm có bố trí 1 cột hộp khung thép liên kết với móng nền bê tông.

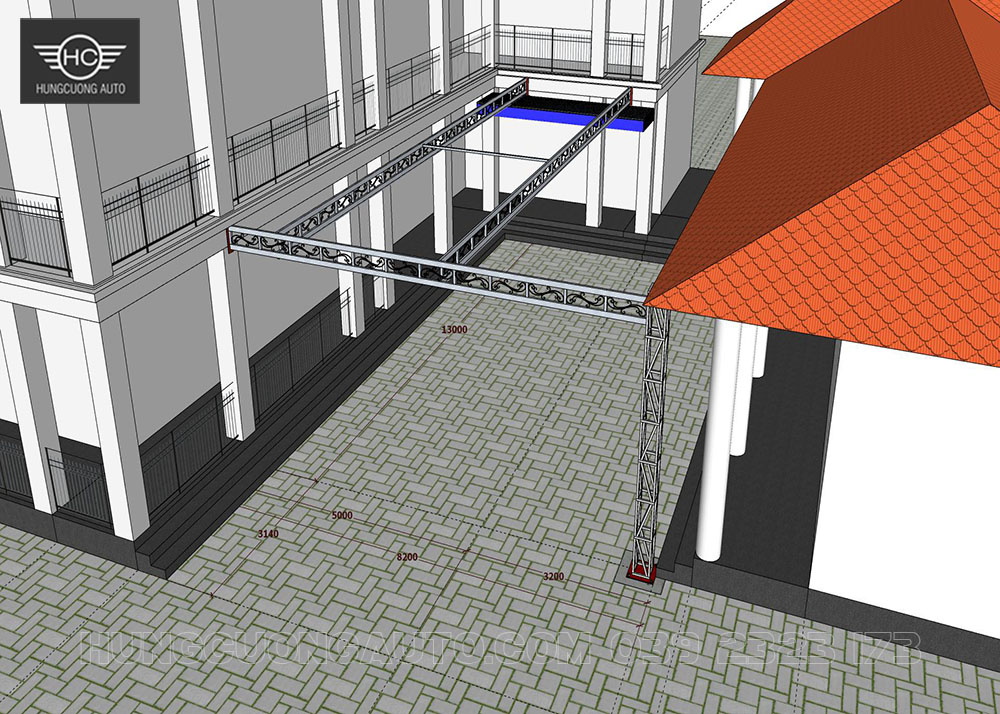

3. Hệ kèo chịu lực của mái xếp:để đảm bảo kết cấu của mái xếp, các kỹ sư đã tính toán lựa chọn 1 thanh chính bằng hộp inox304 - 40x80x1.5mm, thanh đứng bằng hộp inox304 - 40x40x1.5mm. Và để tạo thêm điểm nhấn cho hệ khung kèo, chúng tôi đã trang trí các đường hoa văn.

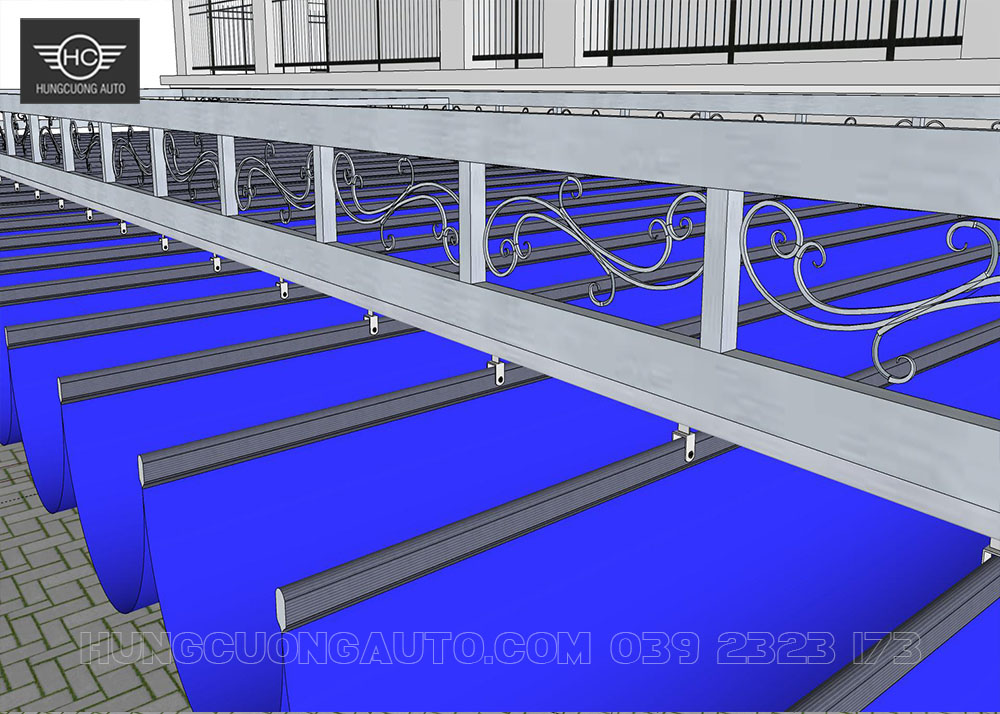

4. Hệ kèo ray, máng trượt mái xếp:
