Trạng thái: phương án thiết kế, chưa có bằng chứng nghiệm thu để mô tả là công trình hoàn thành.

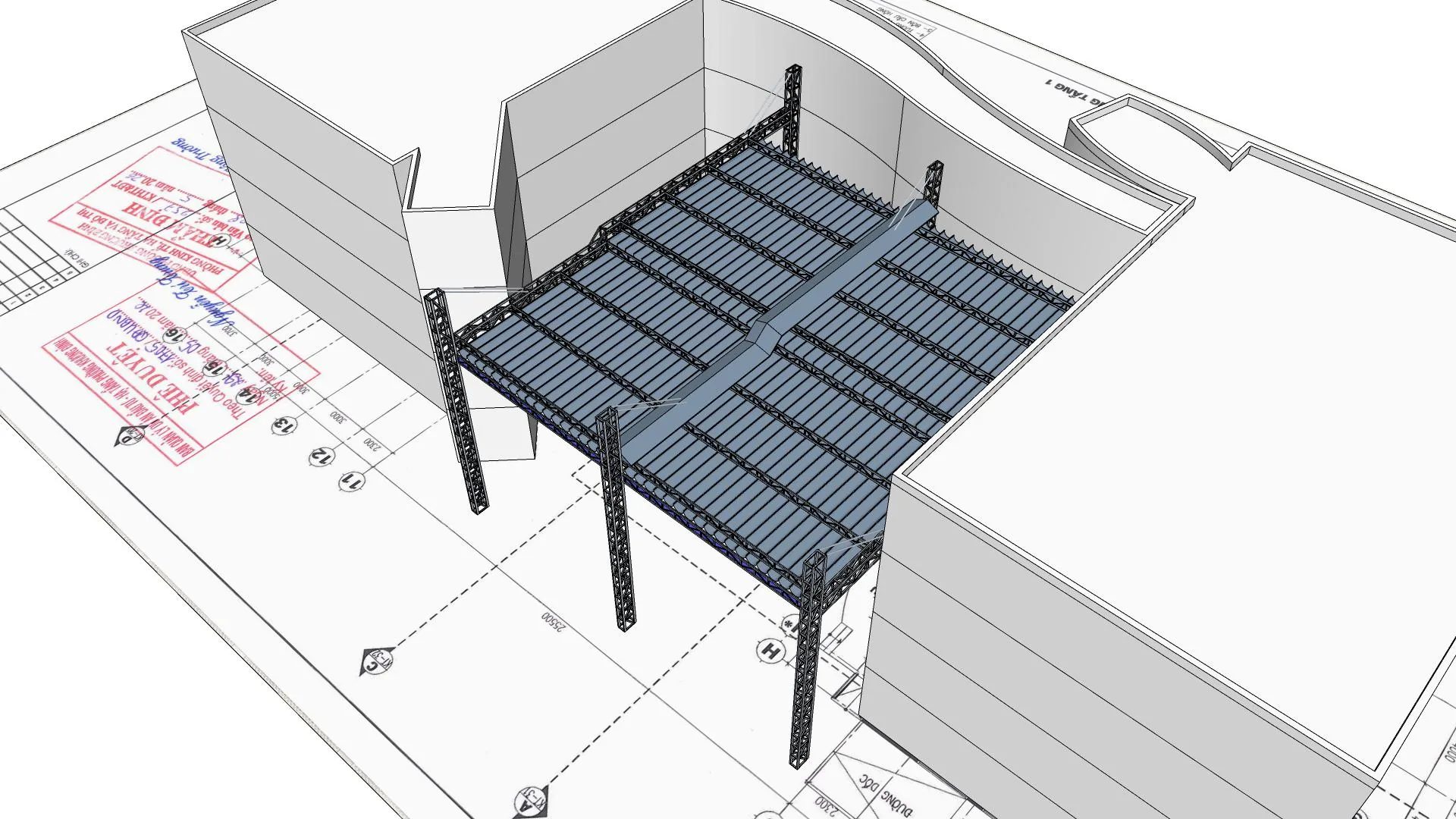

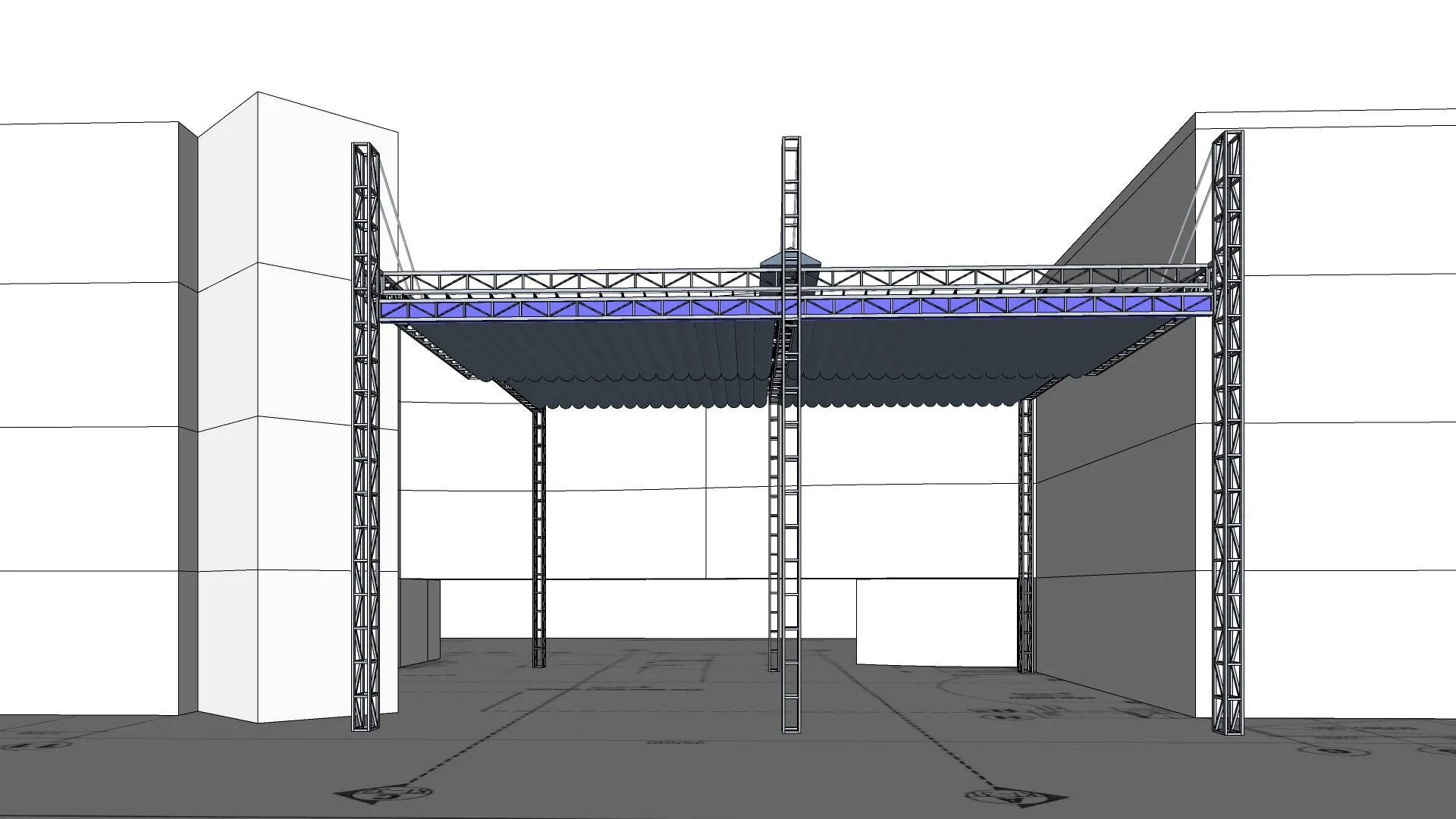

Bộ hồ sơ mang nhãn 19 × 19,7 m gồm mô hình 3D, tệp Layout và nhiều bản PDF ở các mốc khác nhau. Phối cảnh thể hiện một hệ mái xếp được đặt trong khoảng không gian có các khối công trình bao quanh. Vì vậy, trọng tâm của phương án không chỉ là che phủ mà còn là phối hợp với mặt bằng, cao độ và lối sử dụng sẵn có.

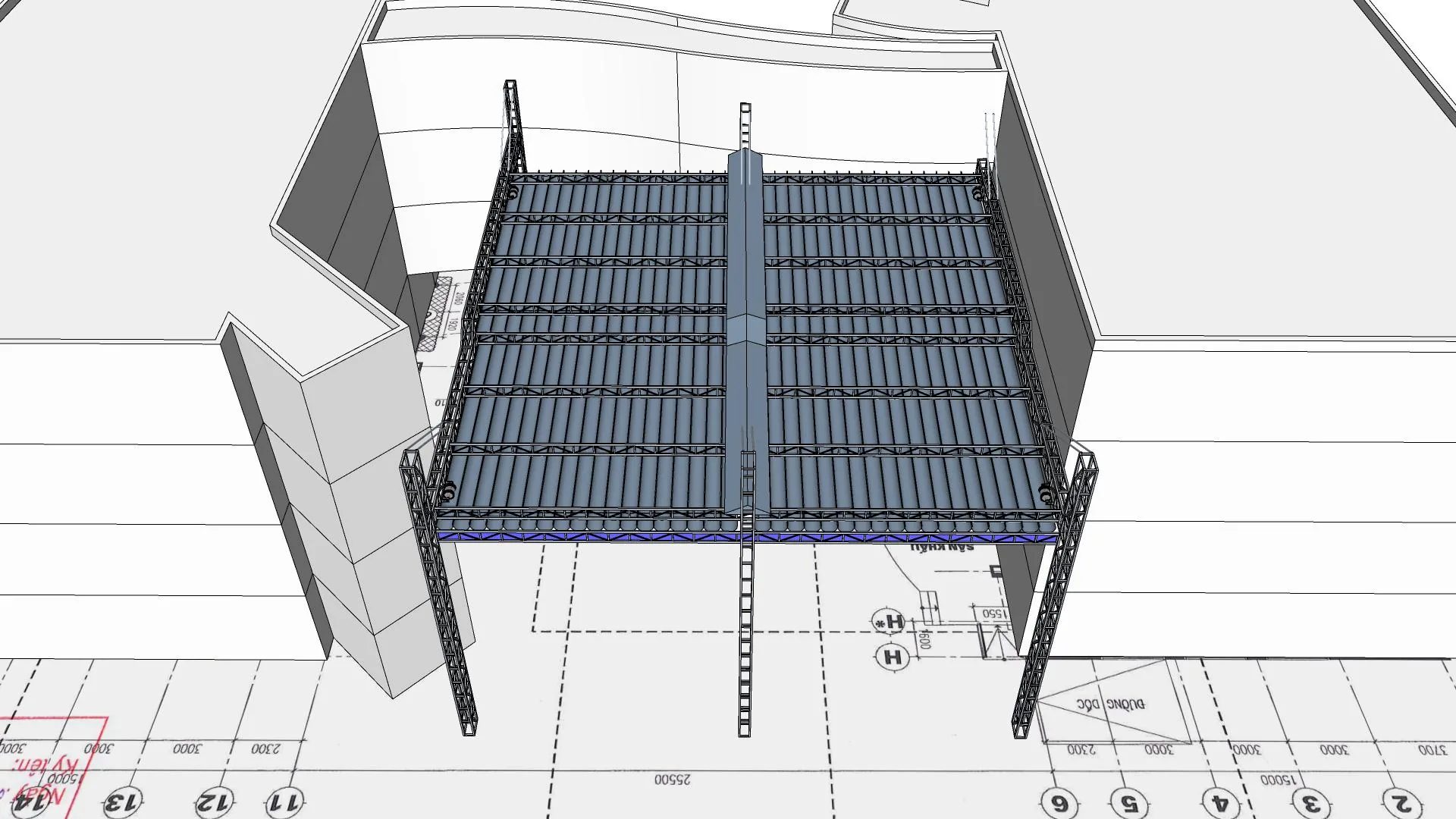

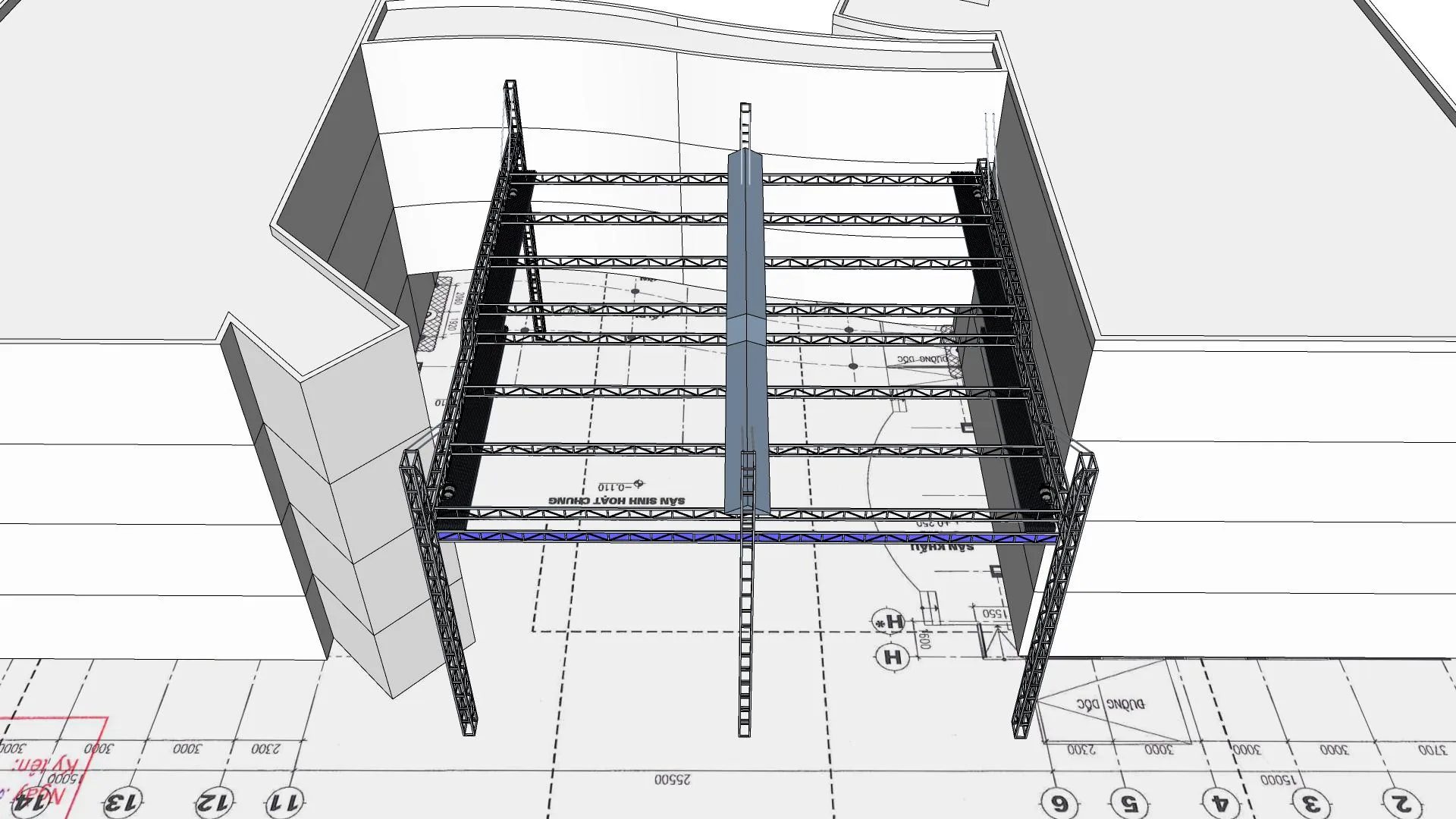

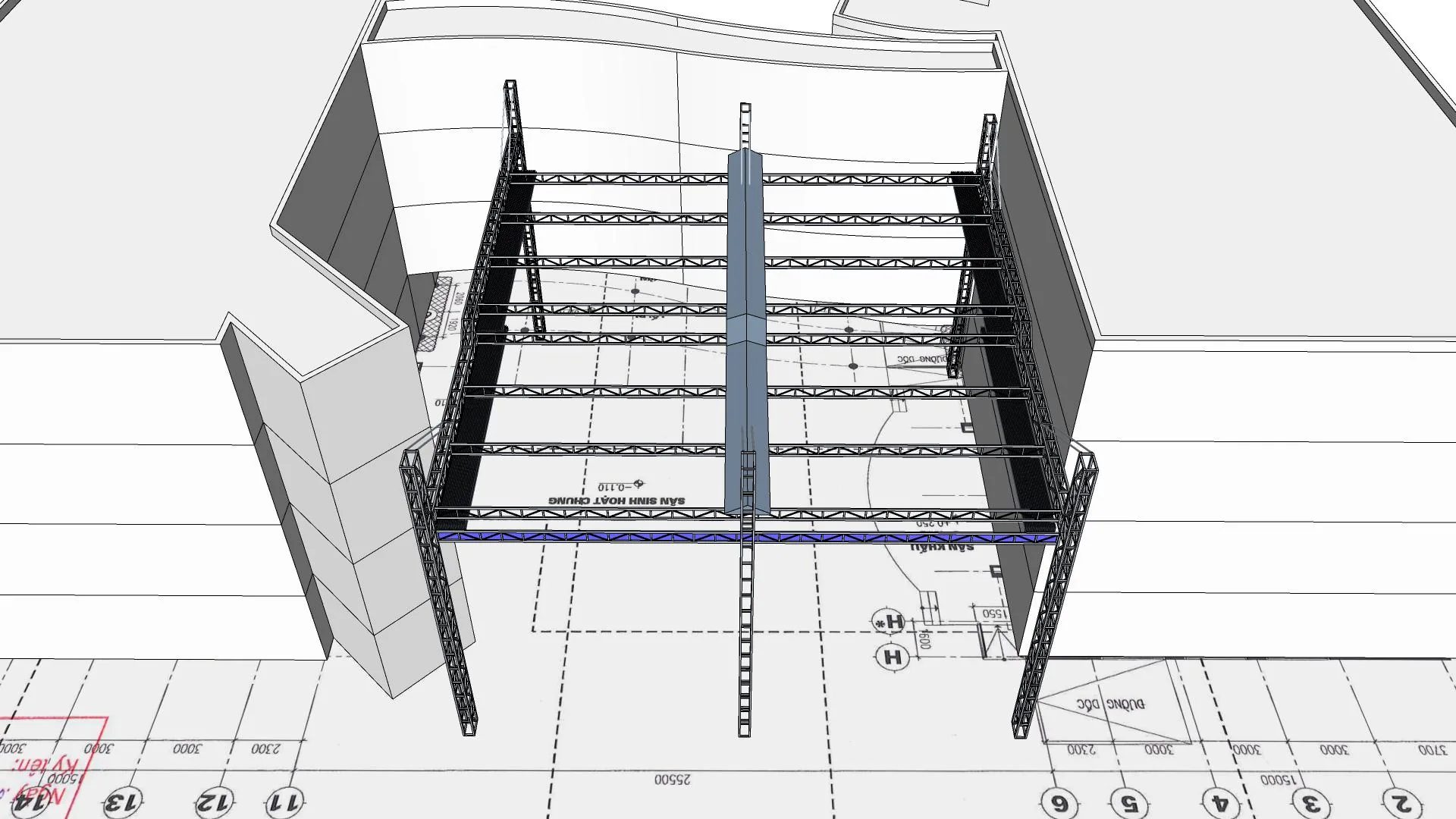

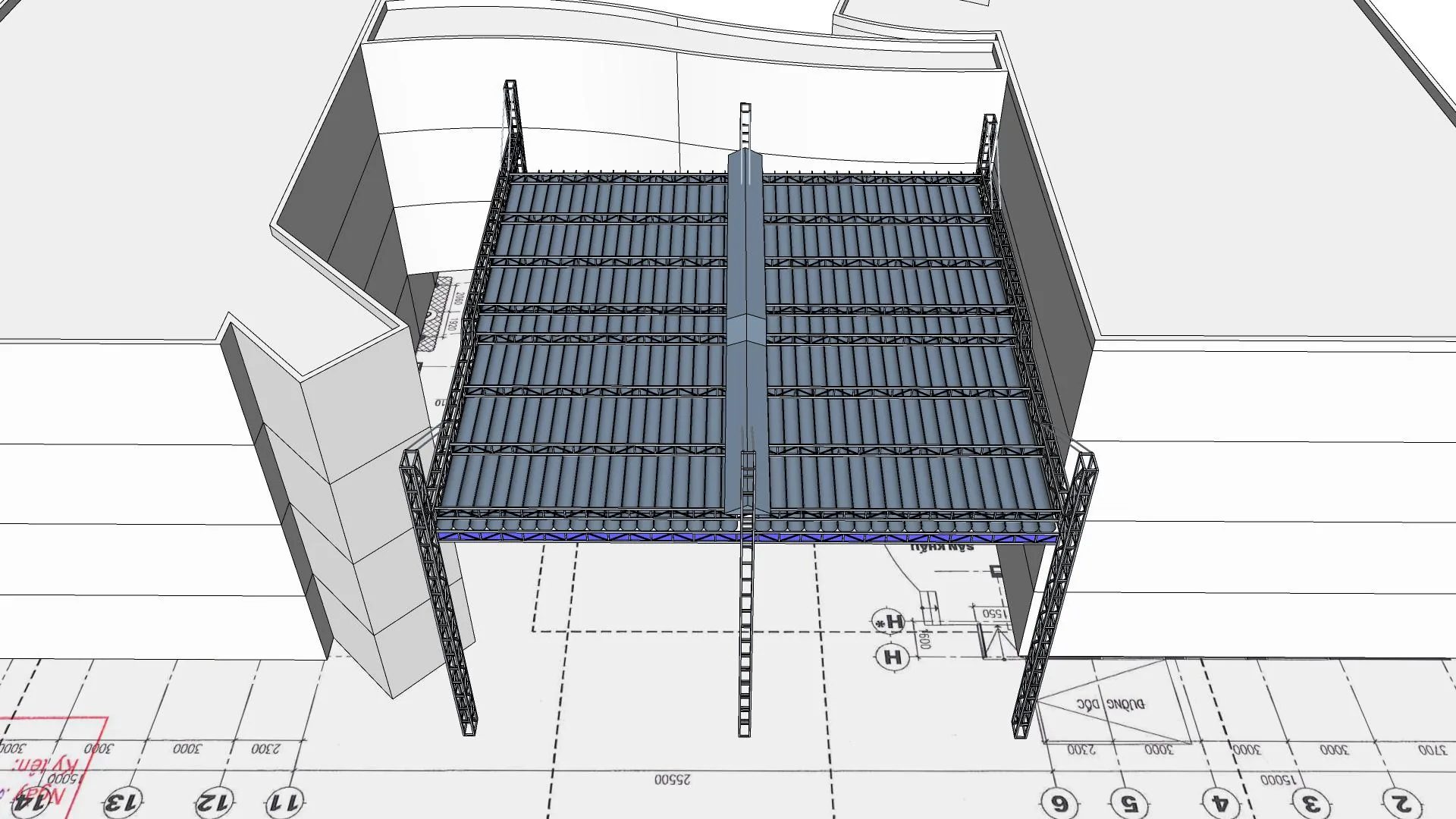

So với hồ sơ mái tôn 12 × 40 m, phương án này là mái xếp di động và có intent riêng: tổ chức phần mái có thể mở – thu trong một mặt bằng gần vuông. Hình ảnh cho thấy các trạng thái phủ và thu bạt, giúp người xem hiểu phạm vi sử dụng thay đổi theo nhu cầu thay vì coi toàn bộ mái là kết cấu che cố định.
Không gian có công trình bao quanh thường đòi hỏi kiểm tra kỹ hướng mở bạt, khoảng gom bạt, vị trí cột, đường thoát nước và khả năng tiếp cận để bảo trì. Những yếu tố này phải được phối hợp ngay từ bản vẽ, tránh tình trạng mái vận hành được nhưng gây vướng lối đi, cửa sổ, ban công hoặc hệ kỹ thuật hiện hữu.
| Hạng mục đánh giá | Mục tiêu | Điều kiện chốt |
|---|---|---|
| Hướng mở – thu | Giữ vùng sử dụng linh hoạt | Theo mặt bằng và vị trí gom bạt thực tế |
| Hàng cột và kèo ray | Không cản trở lối sử dụng | Theo khảo sát, tính toán kết cấu |
| Thoát nước | Không xả vào khu vực nhạy cảm | Theo cao độ, máng và tuyến thoát hiện trạng |
| Vận hành và bảo trì | Tiếp cận được các điểm kiểm tra | Theo cấu hình kéo và chu kỳ sử dụng |

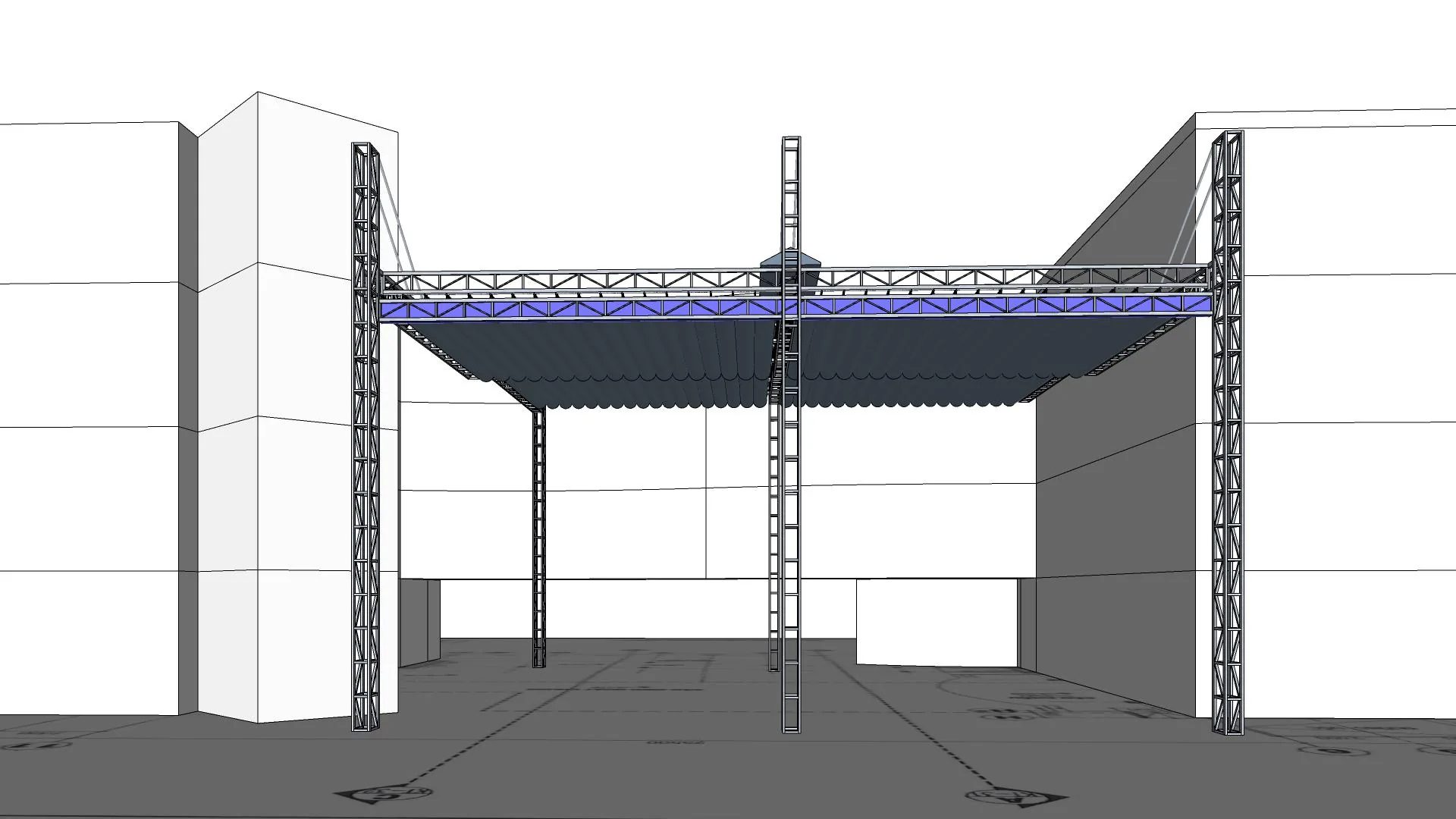

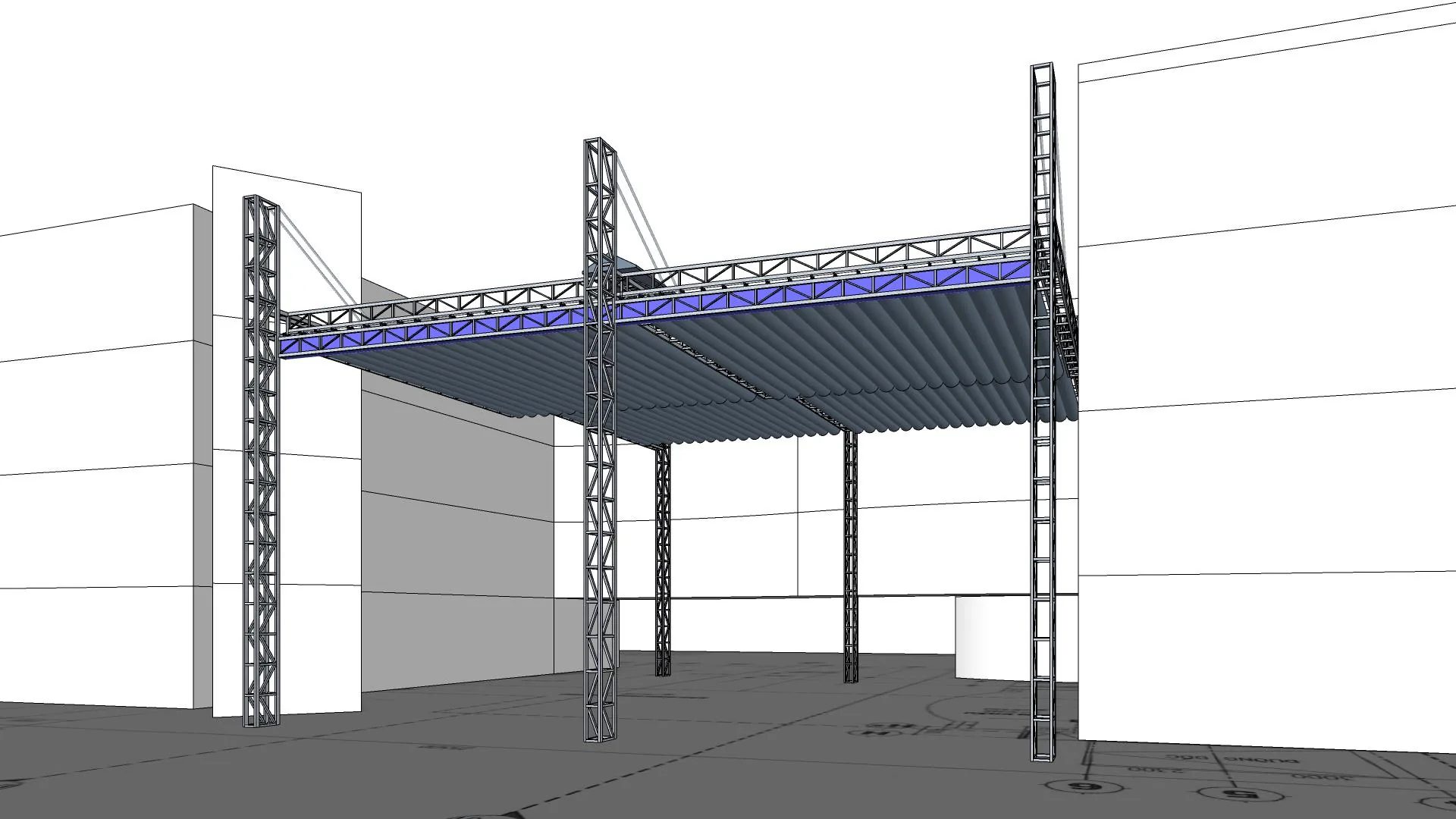

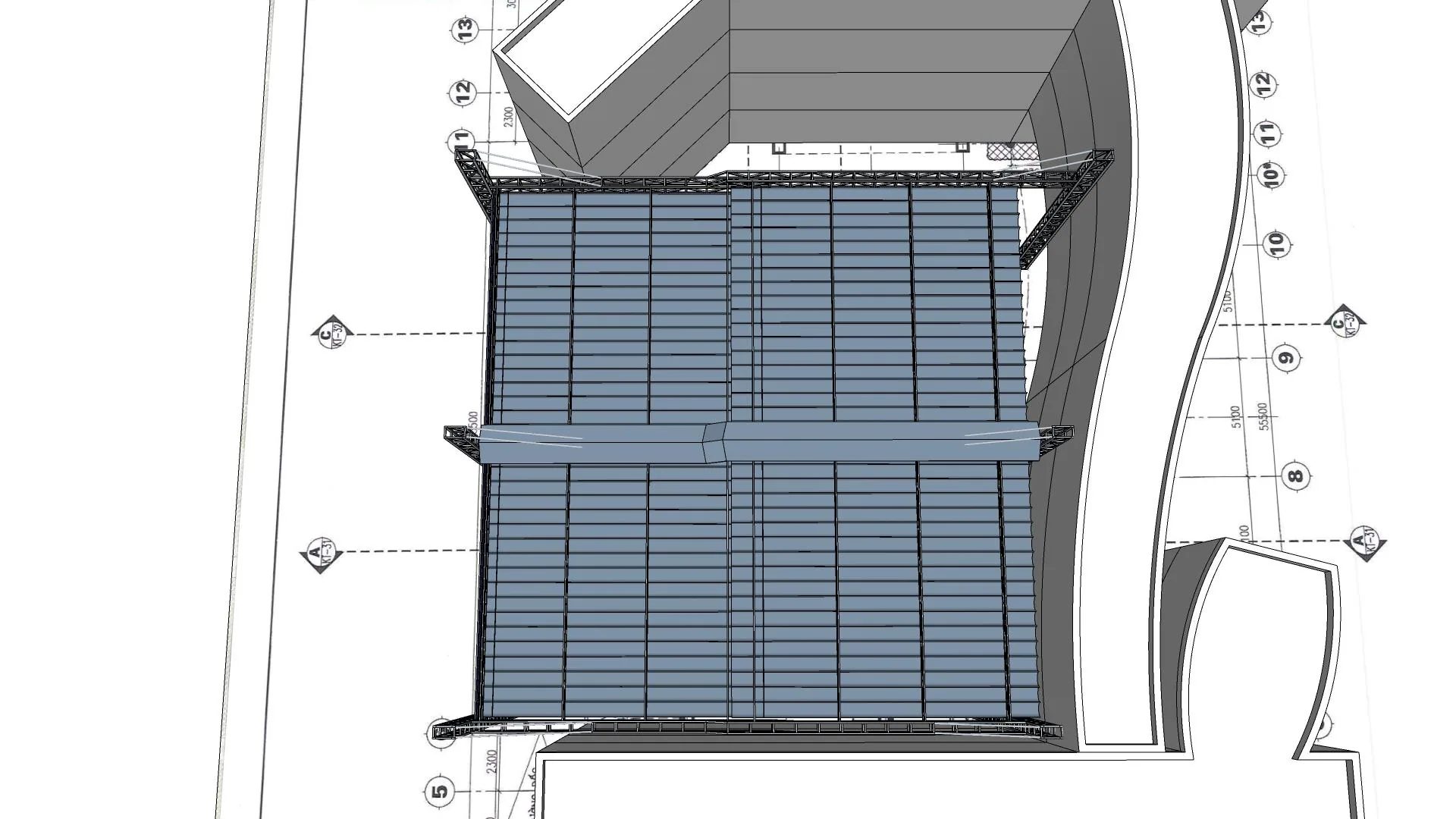

Các tệp nguồn thể hiện phối cảnh tổng thể, mặt bằng, mặt đứng và các góc nhìn làm rõ hệ mái xếp. Bản PDF có ghi nhận các cấu kiện như cột, kèo chịu lực, kèo ray, thanh luồn bạt và liên kết chân cột. Tuy nhiên, bài viết không công khai các tiết diện hoặc liên kết như một bộ thông số bán sẵn vì chúng chưa được Hùng khóa để áp dụng chung.
Sự xuất hiện của nhiều phiên bản PDF cho thấy hồ sơ đã trải qua quá trình hiệu chỉnh. Khi dùng tài liệu làm căn cứ triển khai, cần xác định rõ bản phát hành cuối cùng; không được trộn số liệu giữa các phiên bản hoặc lấy một chi tiết cũ để chốt sản xuất.
Không. Đây là nhãn kích thước riêng của bộ hồ sơ nguồn; công trình khác phải đo và thiết kế lại.
Không. Phối cảnh giúp hiểu bố trí, nhưng vật liệu, tiết diện, móng, neo và cấu hình vận hành phải dựa trên hồ sơ đã duyệt và khảo sát thực tế.
Evidence Pack hiện chỉ xác nhận trạng thái phương án thiết kế, nên bài không công bố là đã thi công hoặc nghiệm thu.
Hãy gửi mặt bằng, kích thước, ảnh và video hiện trạng để Hùng Cường Auto kiểm tra hướng mở – thu và phạm vi bố trí phù hợp.
