Hạng mục mái bạt xếp tại khu Bike Park/nhà xe AEON Mall Huế là một hồ sơ thực tế có số lượng mái lớn, được tổ chức theo nhiều phân khu và mã cấu hình. Điểm đáng tham khảo của dự án không nằm ở việc sao chép một kích thước mẫu, mà ở cách chia dữ liệu để bản vẽ, vật tư, lắp đặt và kiểm tra bám đúng từng vị trí.

Theo bảng thống kê nguồn, hồ sơ gồm 51 mái chính, phân theo các khu B2, D1, D2, D3 và D5, với 26 mã/cấu hình. Bạt được ghi nhận là Myung-Sung màu ghi, độ dày 0,62 mm. Bài không công bố một con số tổng diện tích vì các bảng nguồn đang phục vụ những mục đích tính khác nhau.

Tổng quan hồ sơ mái bạt xếp tại AEON Mall Huế

Các dữ liệu trên được dùng để mô tả hồ sơ dự án, không thay thế khảo sát, tính toán, thiết kế hoặc báo giá cho công trình mới.

Vì sao phải quản lý theo phân khu và mã mái?

Với công trình có nhiều mái, việc chỉ ghi một tên chung như “mái bãi xe” không đủ để kiểm soát. Các nhịp có thể khác nhau về chiều dài, chiều rộng, vị trí cột, điểm giao với mái liền kề hoặc điều kiện liên kết. Vì vậy, hồ sơ cần chia theo khu và mã cấu hình ngay từ đầu.

Cách tổ chức này tạo ra ba lợi ích thực tế. Đội thiết kế có thể kiểm tra từng nhịp; bộ phận gia công có căn cứ phân loại bạt, cấu kiện và phụ kiện; đội lắp đặt có thể đối chiếu đúng vị trí thay vì chọn theo cảm quan. Khi cần chỉnh sửa, thay đổi cũng được giới hạn vào đúng mã mái, tránh áp nhầm cho toàn bộ dự án.

Với dự án AEON Mall Huế, các nhóm B2, D1, D2, D3 và D5 được tách riêng. 26 mã/cấu hình giúp liên kết dữ liệu giữa bản vẽ, thống kê, gia công và ảnh kiểm tra. Đây là cách tiếp cận phù hợp với dự án có nhiều cụm mái lặp lại nhưng không hoàn toàn giống nhau.

Vật liệu bạt theo hồ sơ thống kê

Bảng thống kê nguồn ghi nhận bạt Myung-Sung màu ghi, độ dày 0,62 mm. Đây là thông số của hồ sơ dự án, không phải tuyên bố rằng mọi công trình đều phải dùng cùng loại bạt. Lựa chọn vật liệu cho dự án mới cần xét nhịp mái, tần suất đóng mở, điều kiện sử dụng, màu sắc và cấu tạo hệ khung thực tế.

Trước khi đặt vật tư, nên khóa tối thiểu màu bạt, độ dày, cách chia tấm, hướng thoát nước, mép chồng, phương án liên kết và cơ chế vận hành. Nếu chỉ chọn theo mẫu màu mà chưa đối chiếu toàn bộ hệ mái, nguy cơ phải chỉnh sửa tại công trường sẽ tăng lên.

Cơ cấu thu – xếp và các điểm cần quan sát

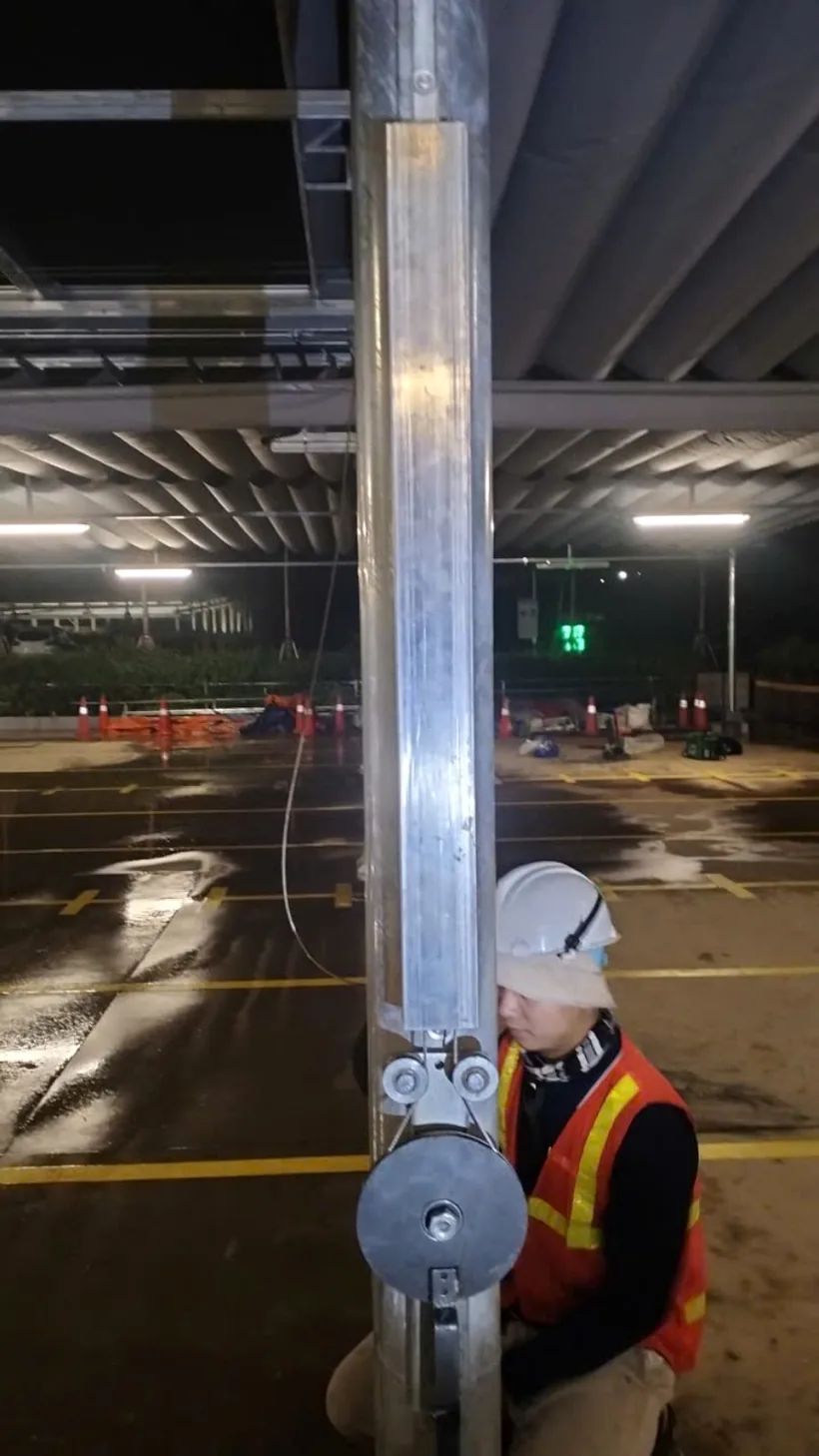

Ảnh hiện trường cho thấy cụm puly, dây kéo và tay quay được bố trí tại cột để phục vụ thao tác thu – xếp. Bài chỉ mô tả những gì thể hiện trong hồ sơ ảnh; không tự suy ra tải vận hành, thời gian đóng mở hoặc khả năng làm việc trong gió khi chưa có số liệu kiểm chứng.

Khi vận hành, cần quan sát toàn bộ hành trình, bảo đảm không có người, phương tiện hoặc vật cản trong vùng chuyển động. Nếu tay quay nặng bất thường, bạt dồn không đều hoặc dây kéo lệch khỏi puly, nên dừng thao tác để kiểm tra thay vì tiếp tục dùng lực.

Từ hiện trạng đến gia công và lắp đặt

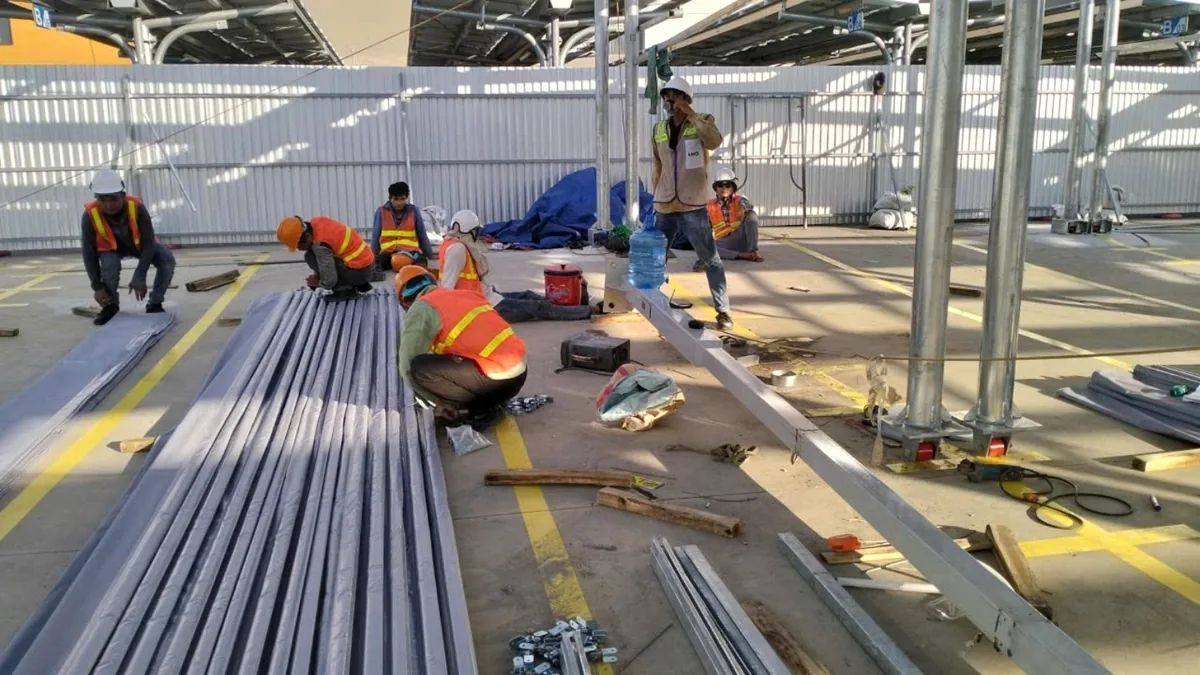

Thư mục dự án được tổ chức thành các nhóm hiện trạng, dự toán, bản vẽ CAD, mô hình không gian, ảnh thi công và hồ sơ kiểm tra sau lắp đặt. Chuỗi dữ liệu này giúp thiết kế không bị tách rời khỏi gia công và hiện trường.

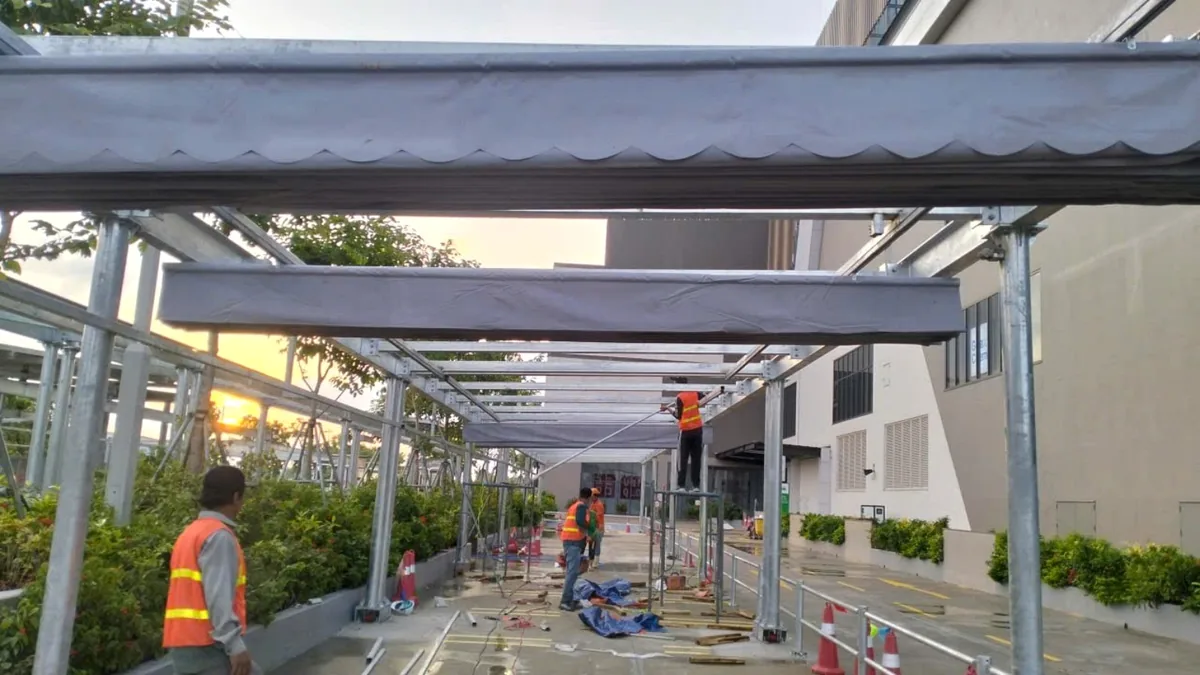

Bước đầu là ghi nhận hiện trạng và xác định ranh giới từng phân khu. Sau đó, bản vẽ cần thể hiện nhịp mái, vị trí liên kết, hướng vận hành và quan hệ giữa các mái liền kề. Bảng khối lượng phân loại vật tư theo từng mã; ảnh thi công và danh sách kiểm tra là bằng chứng đối chiếu khi đưa ra công trường.

Đối với dự án có nhiều mái lặp lại, một thay đổi nhỏ ở một cấu hình không nên tự động áp cho tất cả các khu. Mỗi thay đổi cần ghi rõ mã mái, vị trí, lý do và phiên bản hồ sơ để giảm rủi ro sửa nhầm hàng loạt.

Kiểm soát chất lượng sau lắp đặt

Với mái bạt xếp, kiểm tra không chỉ nhìn hình thức tổng thể mà còn phải đối chiếu khả năng vận hành, độ đồng đều giữa các nhịp, các điểm giao mái, vị trí liên kết và tình trạng bạt sau khi căng hoặc xếp.

Danh sách kiểm tra nên được lập theo từng mã mái. Nội dung cụ thể phụ thuộc hồ sơ, nhưng nguyên tắc chung là kiểm tra đúng vị trí, đúng cấu hình và ghi nhận bằng hình ảnh. Khi có điểm cần chỉnh, cần phân biệt rõ giữa hoàn thiện thông thường và thay đổi thiết kế.

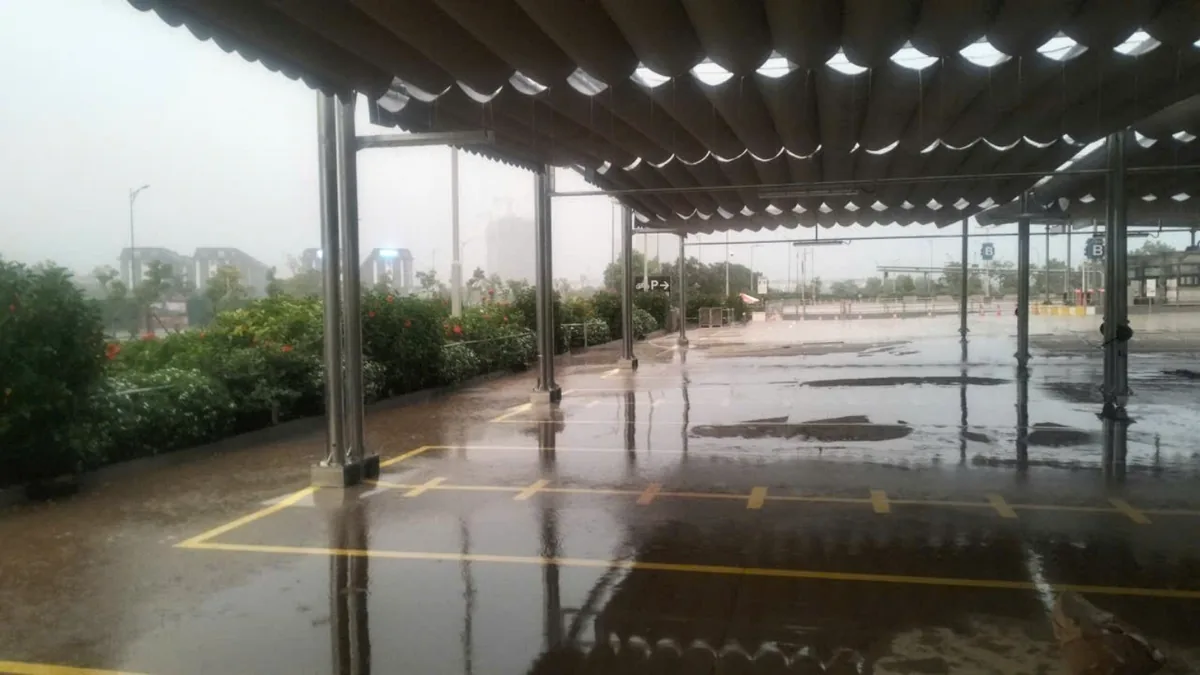

Ảnh mưa cho thấy phạm vi che tại thời điểm ghi nhận, nhưng không được dùng để tự suy ra cấp chống thấm, lưu lượng thoát nước, cấp gió hoặc tuổi thọ. Những nội dung này cần tài liệu kỹ thuật và điều kiện thiết kế riêng.

Giá trị tham khảo cho bãi xe và khu dịch vụ

Hạng mục tại khu Bike Park/nhà xe AEON Mall Huế cho thấy mái bạt xếp có thể được tổ chức thành nhiều cụm thay vì một mái duy nhất. Cách chia này phù hợp với mặt bằng có nhiều nhịp, lối đi, cột hiện trạng hoặc khu chức năng riêng. Tuy nhiên, cấu hình của dự án không nên được sao chép nguyên trạng sang địa điểm khác.

Để lên phương án sơ bộ, chủ đầu tư nên chuẩn bị mặt bằng, kích thước thông thủy, cao độ, vị trí cột hoặc tường có thể liên kết, ảnh hiện trạng, vật cản, yêu cầu đóng mở và màu bạt mong muốn. Nếu có nhiều khu, nên đánh mã ngay từ đầu thay vì mô tả bằng lời.

Các bài hướng dẫn về mái xếp di động và phụ kiện mái bạt xếp chỉ dùng để tham khảo nguyên lý. Phương án cuối cùng cần đối chiếu điều kiện thực tế và hồ sơ thiết kế của từng công trình.
