Một bộ hồ sơ dự án mái xếp tại Hà Đông cho thấy hành trình từ khảo sát hiện trạng, dựng phương án 3D, triển khai thiết kế, lập dự toán đến ảnh và video thi công thực tế. Kích thước danh nghĩa trong hồ sơ khoảng 19,5 × 10,9 m.
Một bộ hồ sơ dự án mái xếp tại Hà Đông cho thấy khá đầy đủ hành trình từ khảo sát hiện trạng, dựng phương án 3D, triển khai SketchUp/Layout, lập dự toán đến ảnh và video thi công thực tế. Tên hồ sơ thiết kế ghi kích thước danh nghĩa khoảng 19,5 × 10,9 m.
Bài viết này tập trung vào giải pháp kỹ thuật và hình ảnh trong hồ sơ nguồn. Kích thước, tiết diện và liên kết của một công trình khác vẫn phải được khảo sát và kiểm tra lại theo hiện trạng thực tế.
| Hạng mục | Dữ liệu trong hồ sơ | Giới hạn sử dụng |
|---|---|---|
| Địa điểm | Hà Đông | Không công khai tên riêng của nhà thờ hoặc chủ đầu tư |
| Quy mô danh nghĩa | Khoảng 19,5 × 10,9 m theo tên bộ hồ sơ thiết kế | Phải đo lại khi áp dụng cho công trình khác |
| Thành phần hồ sơ | Hiện trạng, phối cảnh 3D, SketchUp/Layout, dự toán, ảnh và video thi công | Chỉ dùng dữ kiện có thể kiểm chứng từ nguồn |
| Kết cấu được nêu | Cột hộp 40 × 40 × 1,8 mm; thanh chính kèo 40 × 80 × 1,8 mm; thanh đứng 40 × 40 × 1,4 mm; bản mã inox và bu lông neo | Là dữ liệu của hồ sơ này, không phải cấu hình mặc định |
Gửi ảnh toàn cảnh, kích thước dài × rộng, cao độ và vị trí không được đặt cột để HCA xem dữ liệu ban đầu.
Ảnh hiện trạng trong hồ sơ cho thấy khu vực cần che nằm dọc theo khối công trình nhà thờ, có lối đi, cây xanh và khoảng sân sử dụng chung. Với dạng không gian này, phương án mái cố định có thể tạo cảm giác nặng, làm thay đổi mạnh hình ảnh kiến trúc và giảm độ linh hoạt của sân.
Giải pháp mái bạt xếp phù hợp ở điểm phần che có thể mở ra khi nắng hoặc mưa và thu gọn khi muốn lấy sáng, thông thoáng hoặc tổ chức hoạt động ngoài trời. Vì mái nằm sát công trình hiện trạng, vị trí cột, cao độ ray, hướng thu bạt và các điểm liên kết cần được bố trí đồng thời với lối đi và mặt đứng kiến trúc.
Phối cảnh 3D lưu trong dự án thể hiện một mái chữ nhật đặt trong khoảng sân, chia thành nhiều khoang khung và ray. Các dải bạt xếp theo phương ray, tạo nhịp lượn sóng khi mở và gom về một phía khi thu.
Cách chia nhiều khoang giúp kiểm soát khẩu độ từng phần thay vì coi toàn bộ mái như một tấm che duy nhất. Với công trình nằm giữa các khối kiến trúc hiện hữu, việc chia nhịp còn giúp người thiết kế xử lý vị trí cột, cao độ biên, khoảng cách tới mái cũ và các vùng cần tránh va chạm.
Kích thước 19,5 × 10,9 m nên được hiểu là kích thước danh nghĩa ghi trong tên bộ hồ sơ thiết kế. Khi áp dụng cho dự án mới, HCA luôn cần kích thước đo tại hiện trường để xác định lại chiều dài ray, nhịp khung, vị trí neo và khoảng hoạt động của bạt.
Bảng dự toán lưu cùng dự án mô tả các nhóm kết cấu gồm cột hộp 40 × 40 × 1,8 mm, thanh chính kèo 40 × 80 × 1,8 mm, thanh đứng 40 × 40 × 1,4 mm, hệ bản mã inox, bu lông neo chân cột và các liên kết vào tường hiện trạng. Hồ sơ cũng có hạng mục gia cố điểm kèo vào tường bằng khoan cấy và hoàn thiện lại bề mặt sau thi công.
Các thông số trên chỉ phản ánh tài liệu nguồn của dự án này, không phải cấu hình mặc định cho mọi mái xếp. Tiết diện thực tế phải được chọn theo nhịp, chiều cao, sơ đồ chịu lực, vị trí công trình, tải trọng và điều kiện liên kết hiện hữu.
Điểm cần chú ý ở dạng mái bám công trình là không nên chỉ nhìn vào kích thước mặt bằng. Khả năng chịu lực của điểm neo, khoảng cách mép tường, bản mã, bu lông, độ cứng khung và chuyển vị của hệ ray đều ảnh hưởng trực tiếp đến độ ổn định và khả năng vận hành của mái.

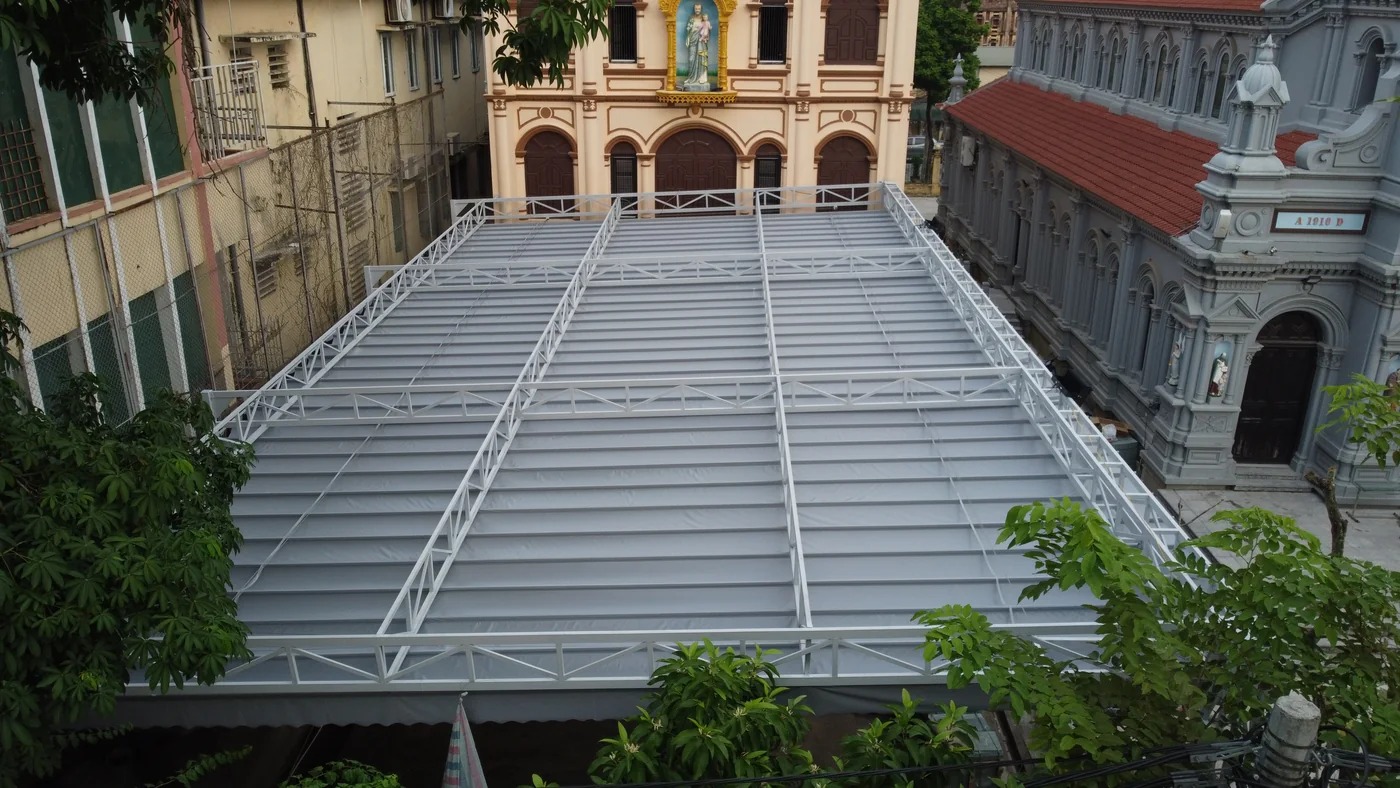

Kho ảnh và video thi công trong thư mục dự án khá lớn, gồm ảnh chụp mặt đất, ảnh từ thiết bị bay và nhiều đoạn video theo các giai đoạn. Nhóm ảnh hoàn thiện cho thấy hệ mái màu ghi đặt cạnh các khối nhà thờ, phía dưới là khung giàn màu sáng và các dải bạt xếp chạy song song.

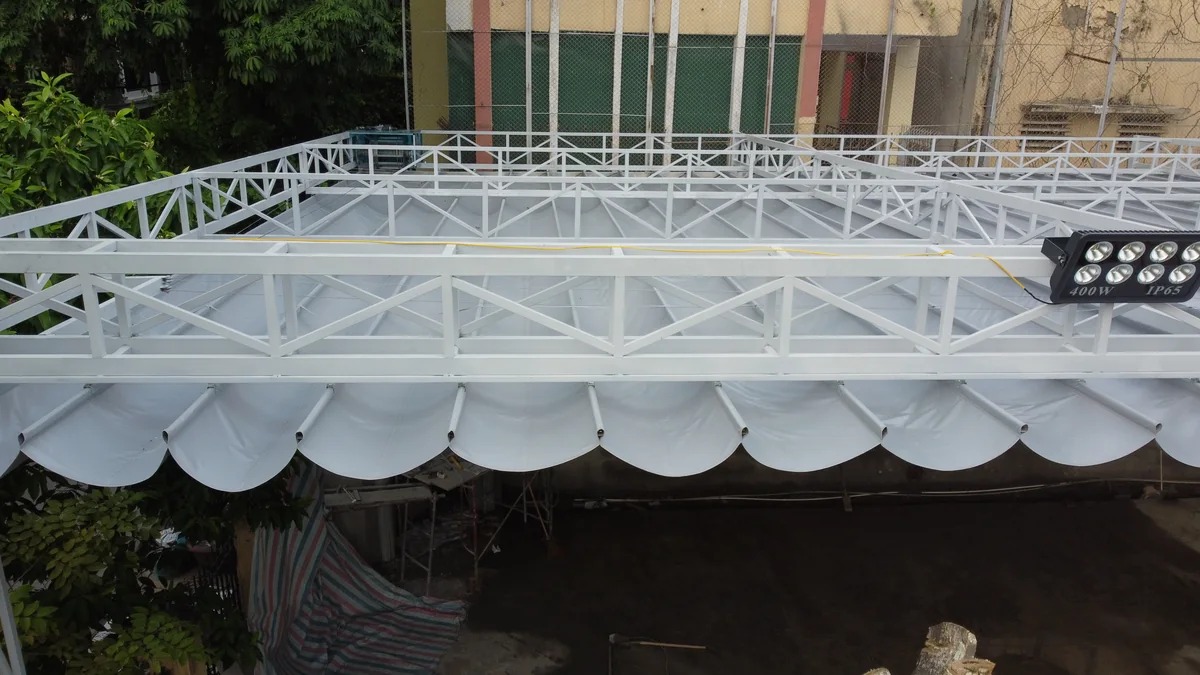

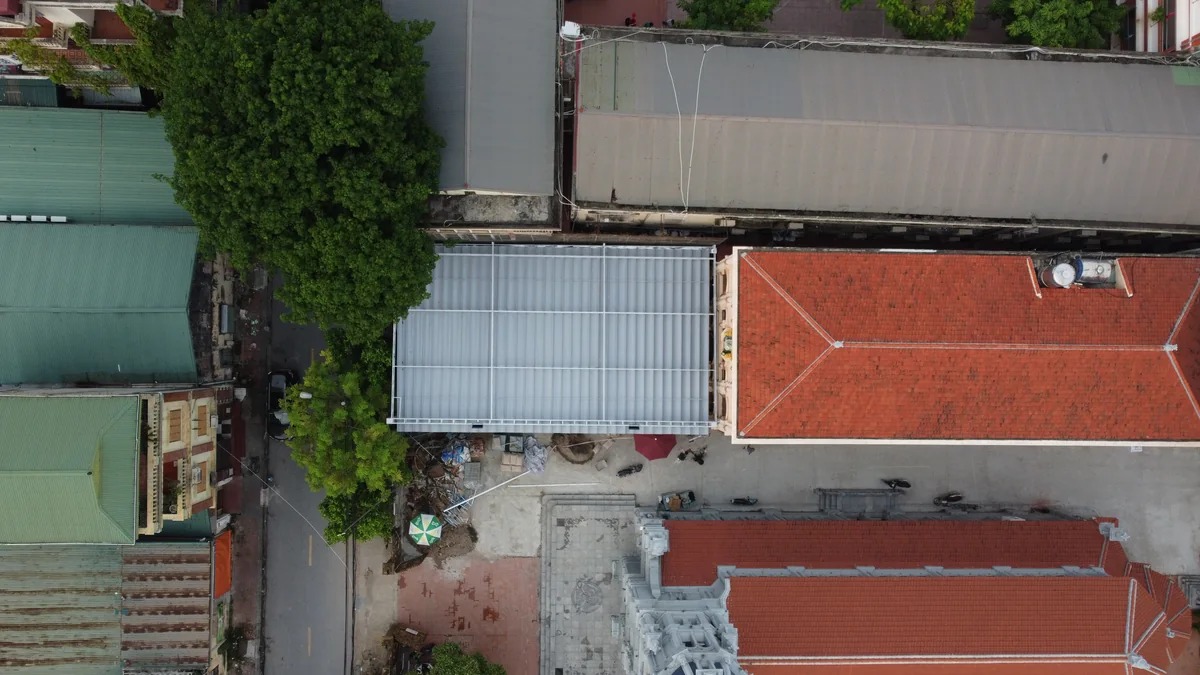

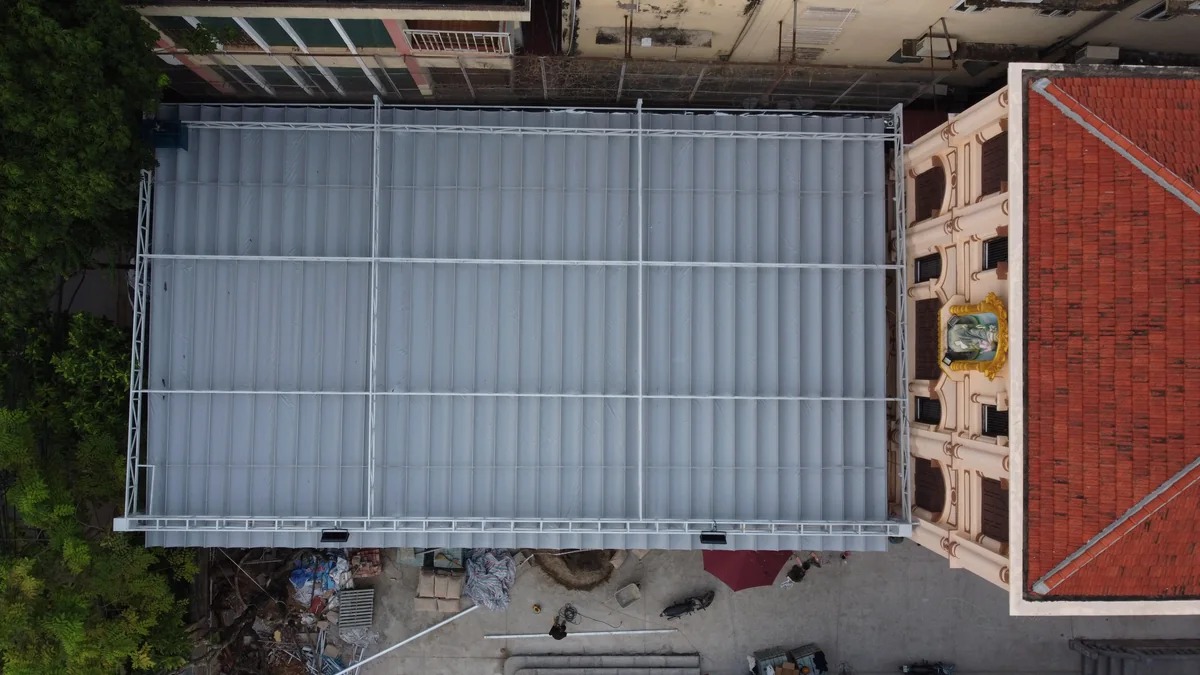

Ảnh nhìn từ trên cao đặc biệt hữu ích vì cho thấy mái được đặt gọn trong khuôn viên, không che lấp toàn bộ hình khối kiến trúc xung quanh. Ảnh cận cảnh lại cho thấy rõ quan hệ giữa dải bạt, khung kèo và hệ đỡ.
Video YouTube do chủ hệ thống HCA cung cấp và xác nhận là video của chính công trình này. Video được dùng như bằng chứng bổ sung cho phần thi công và hoàn thiện; không dùng để suy ra thêm tên nhà thờ, chủ đầu tư, giá, hợp đồng, thông số kỹ thuật hoặc cấu hình vận hành ngoài hồ sơ đã khóa.
Xem video công trình trên YouTube
Không gian nhà thờ thường cần nhiều trạng thái sử dụng: sinh hoạt thường ngày, tập trung đông người, sự kiện, lễ và các khoảng thời gian cần trả lại sân thoáng. Mái xếp tạo lợi thế ở tính linh hoạt thay vì chỉ tạo ra một lớp mái cố định.
Tuy nhiên, yếu tố quan trọng không nằm ở việc “có thể xếp” mà ở cách tích hợp hệ mái vào công trình hiện trạng. Một phương án tốt cần giữ lối đi, không tạo điểm vướng nguy hiểm, hạn chế che khuất mặt đứng, kiểm soát nước mưa và có vị trí thu bạt hợp lý.
Để dựng được phương án tương tự, tối thiểu cần ảnh hiện trạng toàn cảnh và các góc liên kết, kích thước dài × rộng khu vực cần che, cao độ các mép mái và tường hiện hữu, vị trí lối đi cần giữ thông thoáng, hướng mong muốn thu bạt và các giới hạn về cột hoặc điểm neo.
Từ các dữ liệu đó mới nên chốt số khoang mái, phương chạy ray, kích thước khung, vị trí cột và phương án liên kết. Đây cũng là cách giảm việc sửa thiết kế sau khi đã gia công khung.
Điểm giá trị của bộ dữ liệu này là không chỉ có một vài ảnh thành phẩm. Thư mục còn lưu ảnh hiện trạng, phối cảnh 3D, file SketchUp, Layout, PDF, dự toán, ảnh thi công và video. Khi các lớp dữ liệu được đặt cạnh nhau, người xem có thể hiểu rõ hơn vì sao phương án được bố trí như vậy và đối chiếu giữa ý tưởng thiết kế với kết quả ngoài công trường.
Đối với bài dự án trên website, HCA chỉ sử dụng các dữ kiện có thể kiểm chứng từ hồ sơ và hình ảnh. Giá, thông tin hợp đồng, dữ liệu cá nhân hoặc thông tin của bên thứ ba không cần thiết cho việc hiểu giải pháp kỹ thuật sẽ không đưa lên trang công khai.
Có thể phù hợp khi mục tiêu là che mưa nắng nhưng vẫn cần thu gọn để lấy lại khoảng sân thoáng. Phương án phải được bố trí theo hiện trạng cụ thể, đặc biệt là lối đi, cao độ, vị trí cột và điểm liên kết.
Không. Đây là kích thước danh nghĩa của bộ hồ sơ này. Mỗi công trình cần đo lại mặt bằng, cao độ và điều kiện neo trước khi chốt nhịp khung, ray và kích thước bạt.
Phối cảnh của dự án thể hiện các dải bạt chạy theo ray và gom về vùng thu. Mức độ mở thực tế phụ thuộc cấu hình ray, khoảng gom bạt và không gian dành cho cụm thu của từng phương án.
Cần kiểm tra vật liệu và tình trạng tường, vị trí kết cấu chịu lực, bản mã, bu lông hoặc giải pháp khoan cấy, khoảng cách mép và tải truyền vào công trình cũ. Không nên áp dụng một chi tiết neo cho mọi hiện trạng.
Hãy gửi ảnh toàn cảnh khu vực, kích thước dài × rộng, cao độ hoặc chiều cao mong muốn, các vị trí không được đặt cột và hướng muốn thu bạt. Từ đó có thể phân loại sơ bộ phương án nhịp, khung và ray trước khi đi vào thiết kế chi tiết.
