Bản vẽ mái bạt xếp lượn sóng khổ 25mx44.75m

Bản vẽ mái bạt xếp lượn sóng vượt nhịp khổ độ lướn 25m x 44.75m. do hungcuong auto thiết kế và triển khai, mời các bạn cùng xem chi tiết ở bên dưới.

Cấu tạo bản vẽ mái xếp di động vượt nhịp 25mx44.75m.

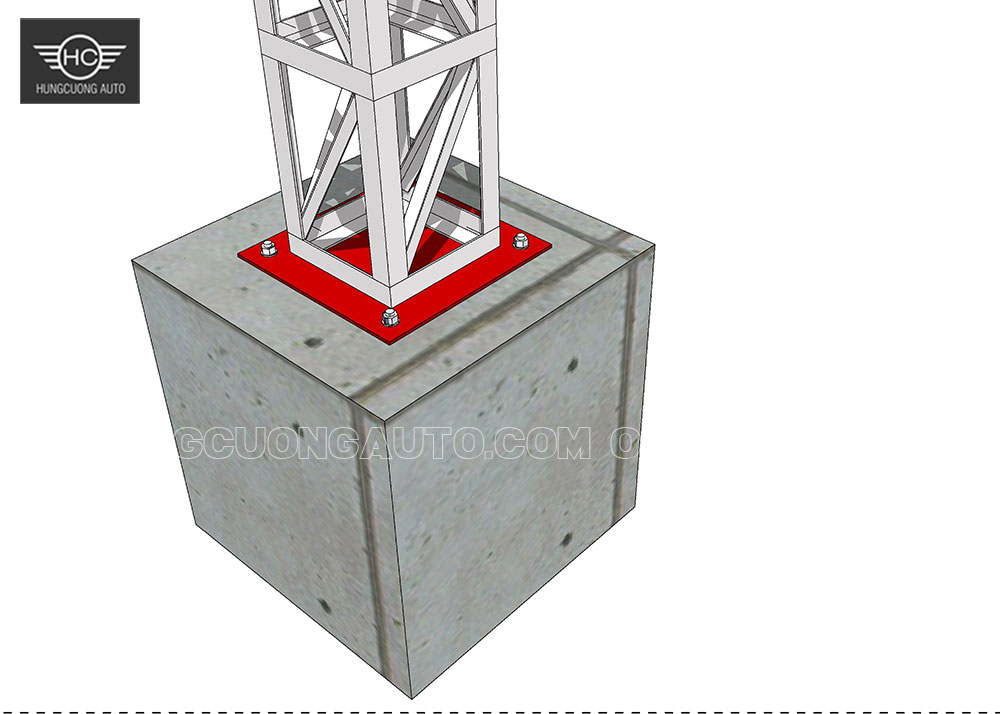

1. Móng mái bạt xếp:

Móng mái bạt xếp được đạo hố , đổ bê tông 1000x1000x1000, đan thép 2 lớp phi 12. khi đổ bê tông chờ sẵn bulong chữ  L=800, bản mã được làm thép tấm 600x600x15, để chờ dựng cột của mái xếp một cách chắc chắn và chính xác.

 2. Kết cấu cột mái bạt xếp:

Toàn bộ cột mái xếp được đan hệ cột giàn không gian 4 mặt 400x400, cột được đan bằng thanh V63 dầy 6mm, các thanh chéo được đan bằng V4 dầy 4mm.

3. Hệ kèo chịu lực mái bạt xếp xếp :

Toàn bộ hệ kèo chịu lực được sử dụng hệ kèo giàn dạng vòm vượt nhịp lớn, các thanh chính được đan băng ống phi 141, các thanh chéo được đan bằng phi 90.

4. Hệ kèo ray , máng trượt mái xếp:

Hệ kèo ray đối với khổ nhỏ hơn 15m, đối với mái bạt này chúng ta có thể sử dụng loại kèo thang, có thanh chéo , chiều cao kèo ray bằng với kèo chịu lực để tăng độ thẩm mỹ. Kết cấu kèo ray được làm bằng hộp 40x80x1.4 , hộp 40x40x1.4 và hộp 25x25x1.1.

5. Cách chia mái bạt xếp di động :

Hệ mái  với chiều dài 44.75m được chia làm 2 mái chữ A về 2 phía và mỗi bên mái được chia làm 2 mái phụ, tổng là 8 mái .

Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

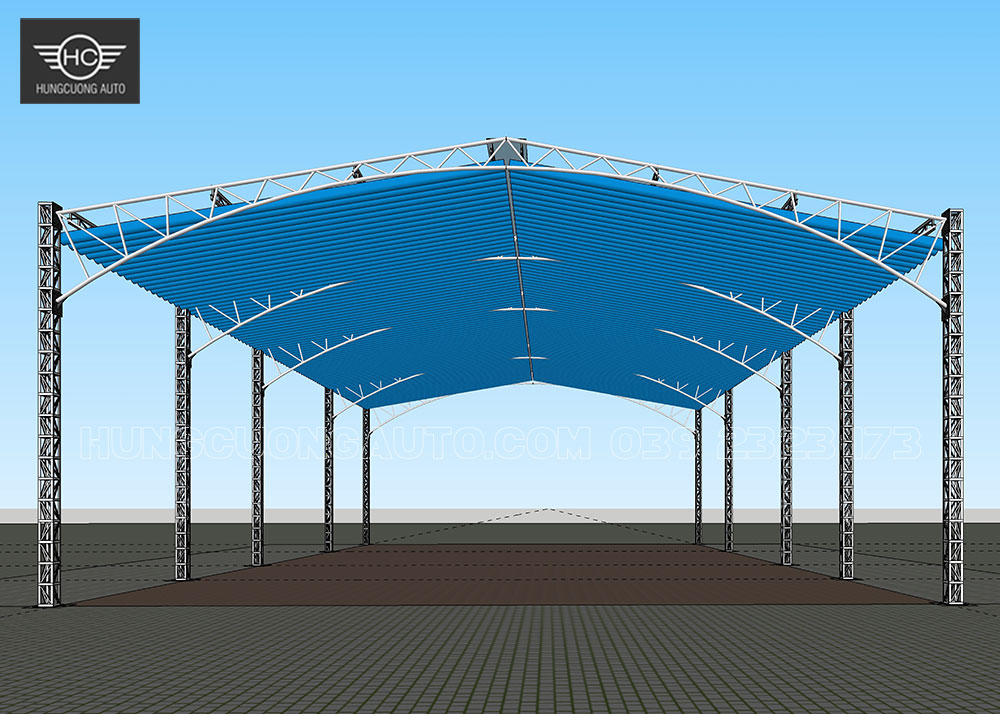

Hình ảnh bản vẽ mái xếp nhìn từ dưới lên.

Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m
Hình ảnh thiết kế mái xếp được nhìn góc từ trên xuống

Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

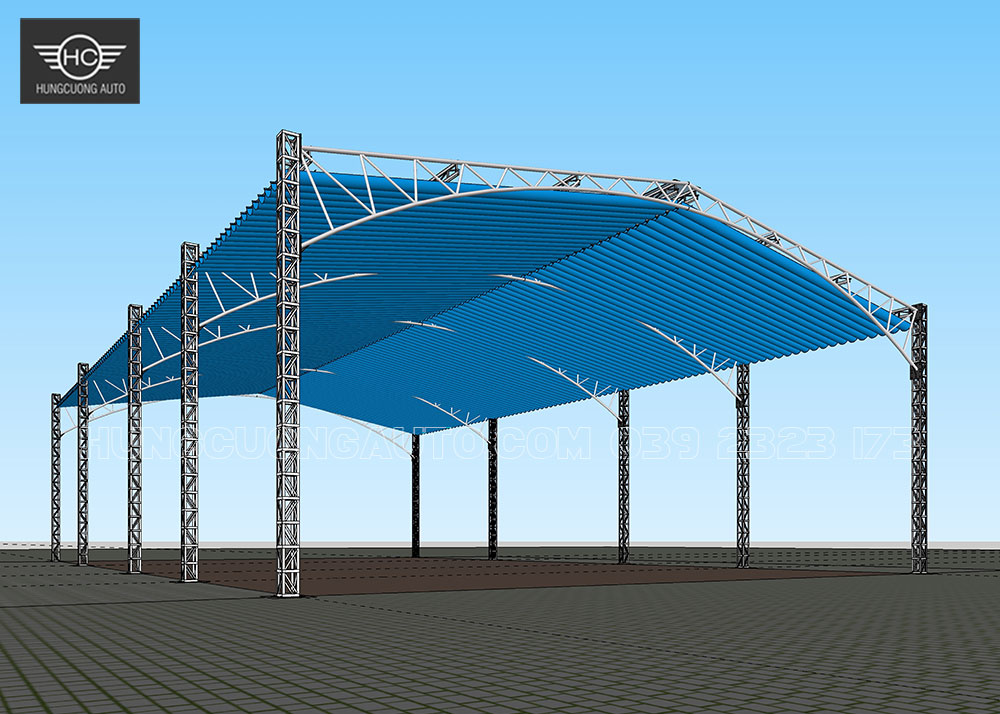

HÌnh ảnh mái xếp được chụp từ góc 3/4 nhìn từ dưới lên.

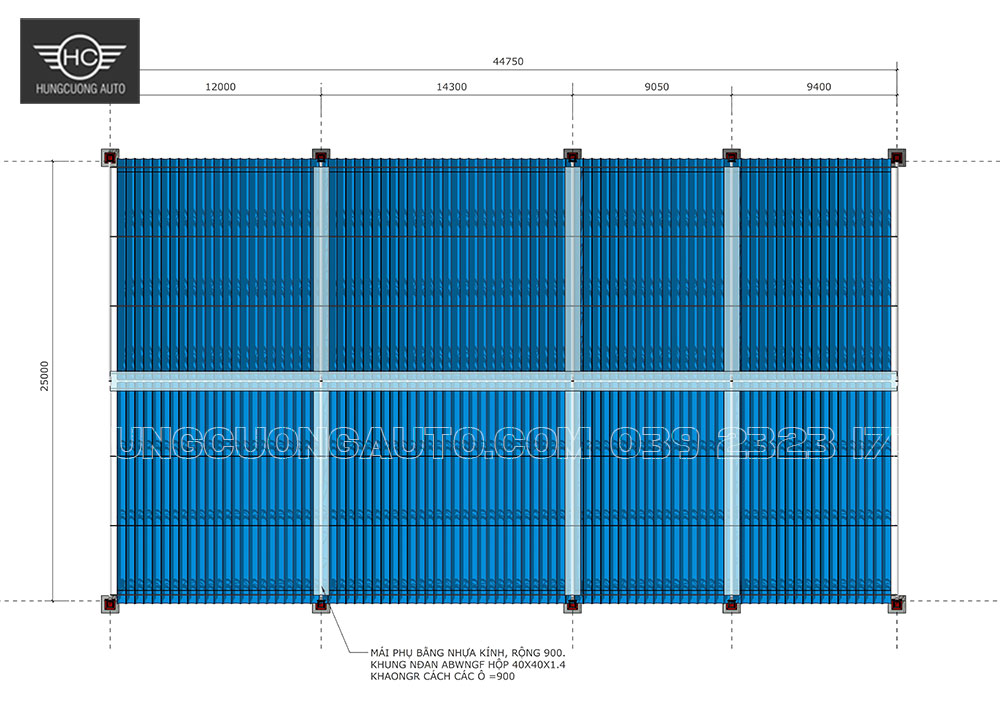

Bản vẽ mặt bằng mái xếp được thể hiện rõ ràng và chi tiết từng kích thước, vị trí cột
Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

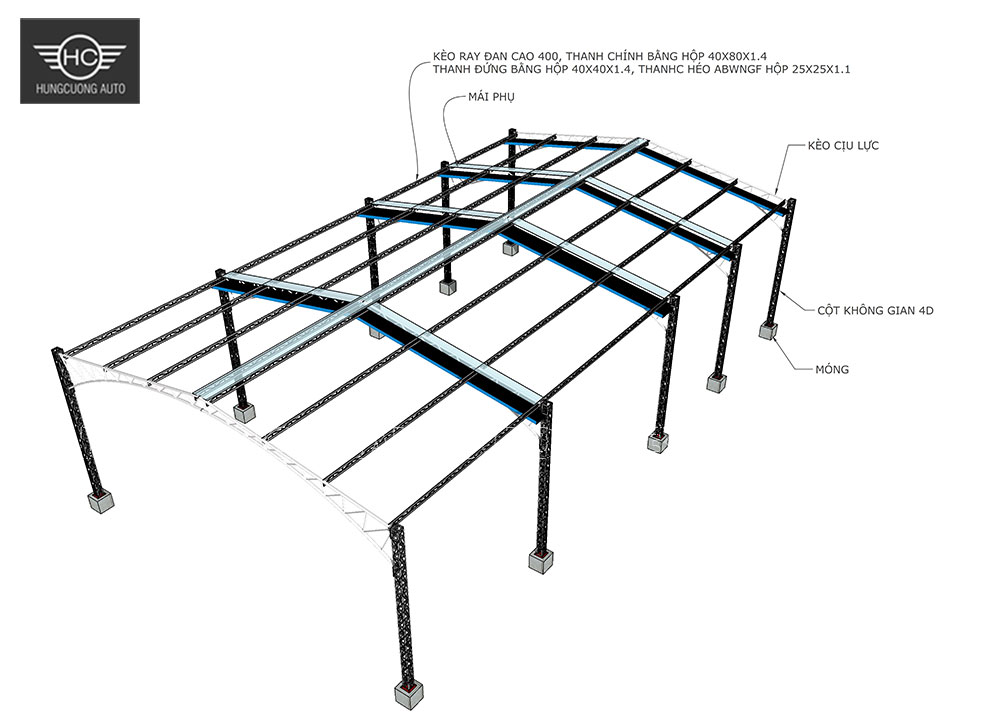

Bản vẽ mái xếp thể hiện các khung kèo và trạng thái khi thu mái xếp lại.

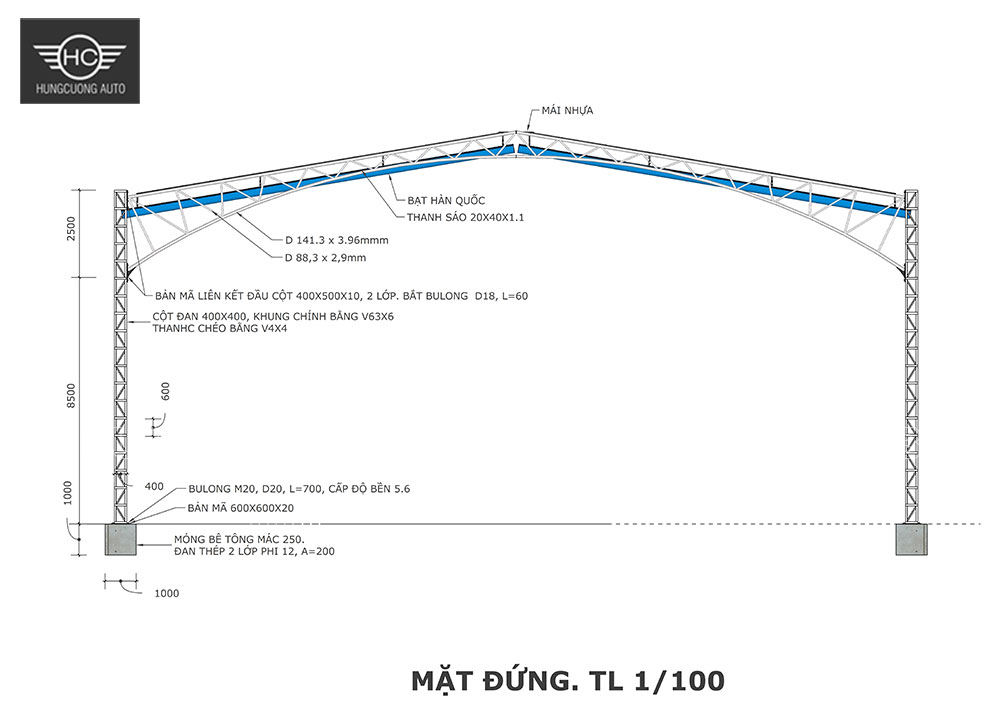

Bản vẽ chi tiết mặt đứng của mái xếp được thể hiện rõ các cao độ, các chi tiết chủng loại vật liệu

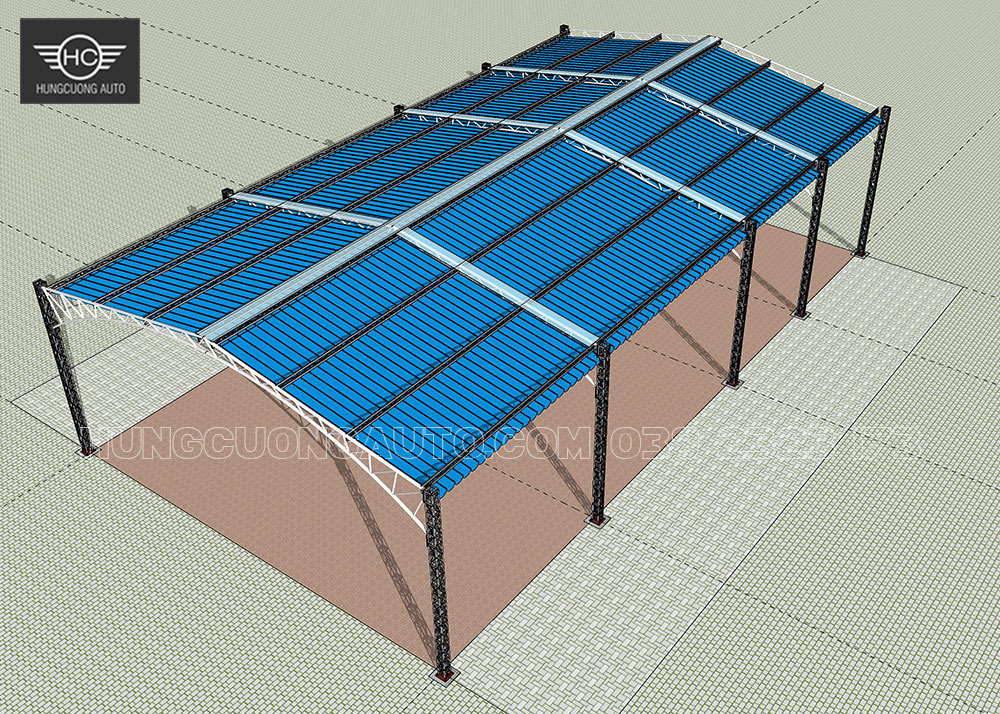

Chi tiết 3D hệ mái che bạt xếp vượt khổ độ lớn.

Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

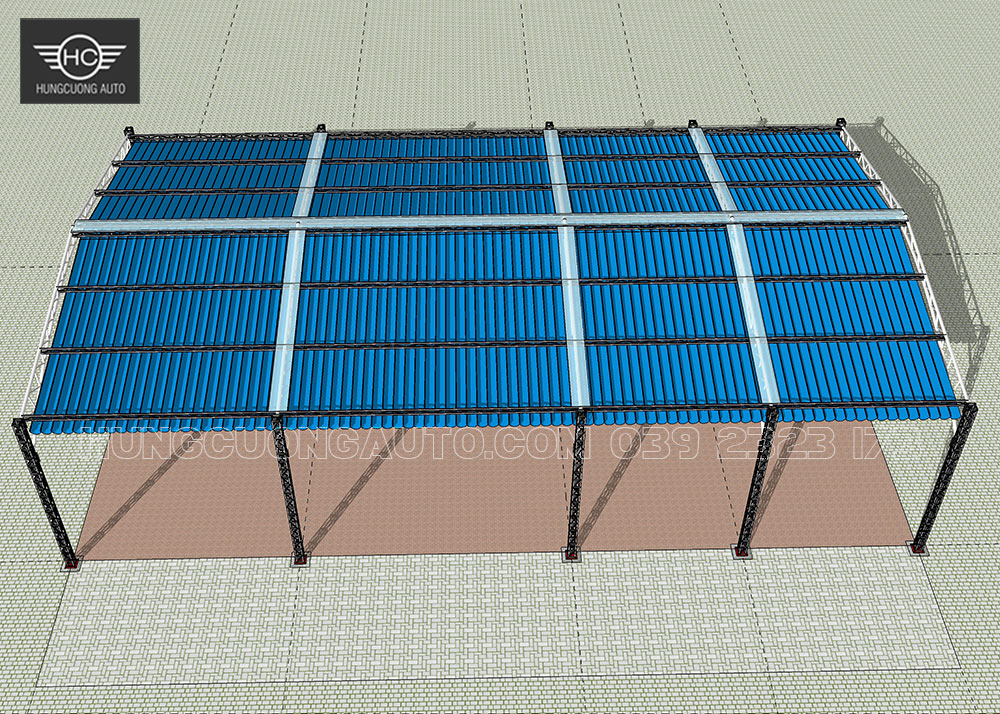

Bản vẽ 3D mái xếp nhìn từ trên xuống.


Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

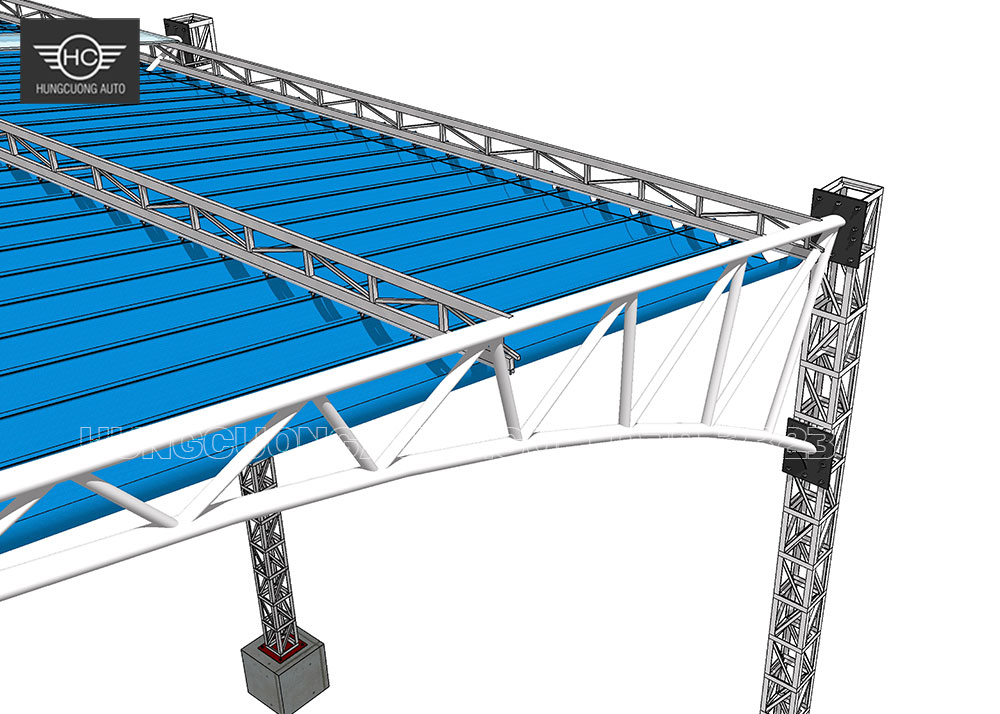

bản vẽ 3d mái che bạt xếp thể hiện rõ vị trí liên kết kèo và cột.

Bản vẽ mái bạt xếp di động vượt nhip lớn 25mx4475m

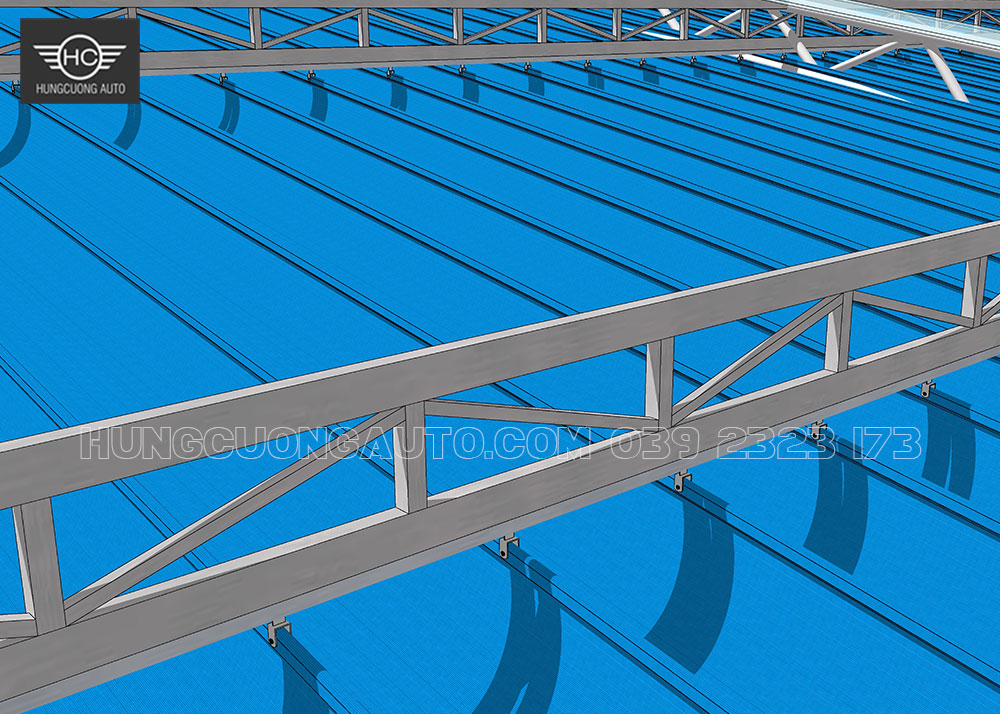

Bản vẽ 3d mái xếp di động thể hiện rõ từng chi tiết bi, ray, bạt liên kết với nhau .
