Hùng Cường Auto · Biên soạn/cập nhật ngày 01/10/2026.
Mái che loading dock bảo vệ khu tiếp nhận hàng ở cửa kho nhưng không thay thế dock leveller, dock shelter, thiết bị giữ xe hoặc biện pháp tổ chức bốc dỡ. Phương án mái phải được kiểm tra với đúng loại xe, cửa và thao tác giao nhận.
Cần che vùng giao nhận tại cửa kho theo nhóm xe xác định.
Chưa kiểm tra đường xe, cửa thùng và thiết bị chuyển tiếp cao độ.
Chú giải màu: xám = công trình hiện hữu; xanh đậm = kết cấu/cơ cấu minh họa; xanh nước = phần phủ hoặc đường nước theo chú thích; nét đứt màu vàng = vùng/khe cần kiểm tra.
Mặt cắt cửa dock: phân biệt mái và thiết bị giao nhận
- 1. Cửa kho
Cần kiểm tra: Hành trình cửa và chỗ tiếp giáp xe.
Hồ sơ cần đối chiếu
Đối chiếu: Hồ sơ cửa và nhóm xe sử dụng.
- 2. Chuyển tiếp cao độ
Cần kiểm tra: Chênh cao giữa sàn kho và xe; thiết bị dock được chọn riêng.
Hồ sơ cần đối chiếu
Đối chiếu: Tài liệu thiết bị dock và điều kiện vận hành.
- 3. Mái phía trên
Cần kiểm tra: Điểm thấp, vùng thu và va chạm với cửa thùng xe.
Hồ sơ cần đối chiếu
Đối chiếu: Mặt cắt mái theo đúng xe thực tế.
- 4. Vùng xe hoạt động
Cần kiểm tra: Đường lùi và bố trí người hướng dẫn, người đi bộ.
Hồ sơ cần đối chiếu
Đối chiếu: Mặt bằng điều phối giao nhận; hình này không đủ để xác định khoảng cách.
- 5. Nước mưa
Cần kiểm tra: Máng, ống xuống và chỗ xả tránh cửa kho/vùng thao tác.
Hồ sơ cần đối chiếu
Đối chiếu: Phương án thu/xả nước.
Phân biệt mái che với thiết bị tại cửa kho
| Hạng mục | Vai trò cần làm rõ |
|---|---|
| Mái che phía ngoài | Che vùng chờ/thao tác theo phạm vi thiết kế |
| Dock shelter/seal | Xử lý tiếp giáp quanh cửa xe theo hệ sản phẩm |
| Dock leveller | Giải quyết chuyển tiếp cao độ giữa sàn kho và sàn xe |
| Thiết bị giữ xe, tín hiệu và phân luồng | Thuộc phương án vận hành bốc dỡ; chọn theo đánh giá hiện trường |
Bài tập trung vào điểm giao nhận tại cửa kho. Bố trí cả sân và vùng đệm hàng được trình bày ở mái che logistics. Đừng mua một mái lớn rồi coi như mọi vấn đề tại dock đã được giải quyết.
Đo theo xe và trạng thái cửa đang làm việc
- Ghi các loại xe thường đến, chiều cao thùng và cách mở cửa; không chỉ đo một xe đại diện nếu đội xe khác nhau.
- Đo cao độ sàn, mép dock, đường dốc và điểm thấp của mái hiện hữu.
- Vẽ đường xe lùi vào, vùng tài xế/người hướng dẫn và tuyến xe nâng.
- Kiểm tra hành trình cửa cuốn, thiết bị ở trên cửa và vị trí đèn/tín hiệu.
- Đánh dấu điểm có thể va chạm với cột, giàn thu, máng hoặc bộ truyền động.
HSE lưu ý khu bốc dỡ cần đủ không gian và phải xét chênh cao giữa sàn bốc dỡ với sàn xe. Đây là tham khảo về tổ chức an toàn; yêu cầu cho nhà máy cụ thể vẫn cần được đánh giá tại hiện trường.

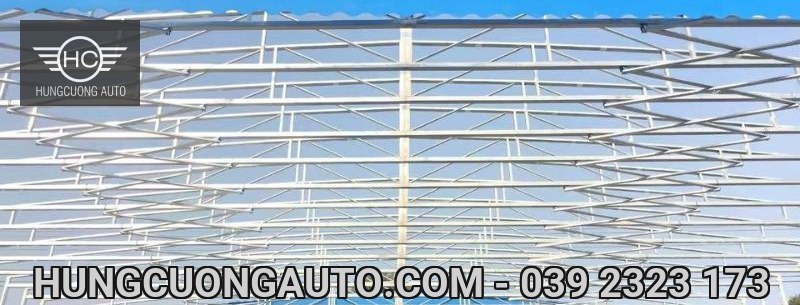

Xem minh họa mở/thu của mái khung giàn.
Đối chiếu riêng ở cửa kho
- 1. Ảnh hiện trạng
Chụp toàn cảnh cửa, đường xe và mặt dưới mái từ nơi an toàn.
- 2. Mặt bằng
Đặt đường bao xe và tuyến người đi bộ; mặt cắt không thể thay kiểm tra này.
- 3. Hồ sơ thiết bị
Xác nhận dock leveller, shelter và thiết bị giữ xe riêng với phần mái.

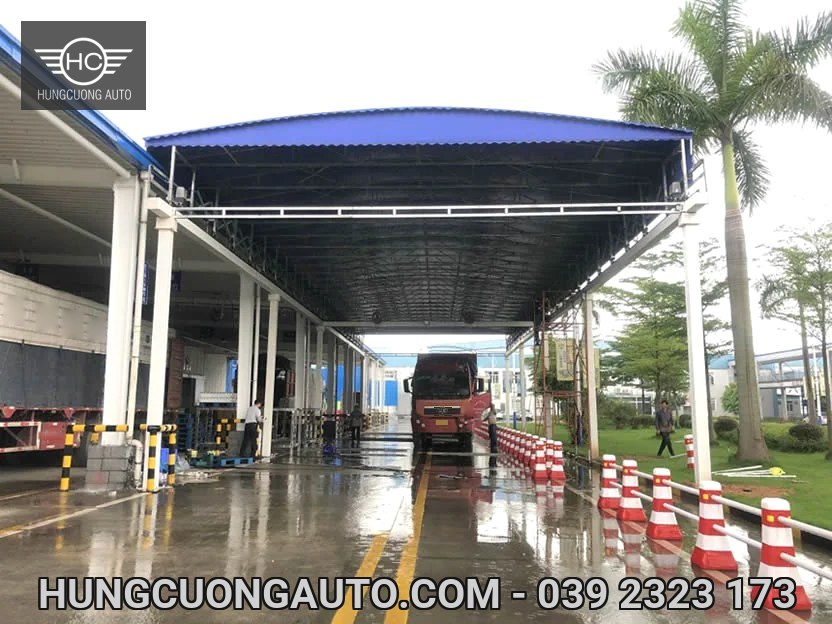

Xem ảnh/tư liệu trong bài để đối chiếu. Chú thích dưới ảnh xác định nguồn và phạm vi sử dụng.
Chọn mái cố định hay thu mở
| Nhu cầu tại dock | Hướng đối chiếu |
|---|---|
| Giao nhận liên tục tại một vị trí ổn định | So sánh mái cố định và mái thu mở theo chiều cao, nước mưa và bảo trì |
| Cần giải phóng phía trên theo từng công việc | Kiểm tra vùng mở thực, cụm giàn thu và quyền vận hành |
| Nhiều cửa có loại xe khác nhau | Chia phân khu; không lấy cùng một cao độ cho mọi cửa |
| Mặt bằng thiếu chỗ đặt cột | Xem xét hệ đỡ được tính toán; không tự treo vào mép mái kho |
Mái thu mở vẫn có phần chiếm chỗ khi thu. Vị trí này phải nằm ngoài vùng va chạm và thao tác cần thiết. Nếu không bố trí được, cần đổi cấu hình hoặc giảm phạm vi che.
Ví dụ kiểm tra một cửa giao nhận
Ví dụ giả định: nhu cầu che từ cửa kho ra ngoài là 6 m; cụm giàn thu dự kiến chiếm 1,2 m trong cùng khoảng đó. Khi cần mở phía trên, vùng trống hình học chỉ còn 4,8 m. Nếu thao tác yêu cầu 5,5 m, phương án thiếu 0,7 m. Kích thước 1,2 m phải lấy từ thiết kế thực tế, không dùng như quy cách chung.
Bên cạnh phép tính này, cần kiểm tra đường bao cửa thùng xe và điểm thấp của máng. Một mái đủ chiều dài vẫn có thể vướng cửa hoặc làm nước đổ vào cửa kho.
Điều phối bốc dỡ và vận hành mái
Nhà máy cần quy định ai xác nhận vùng chuyển động đã trống, ai được điều khiển mái và ai cho phép xe rời vị trí. HSE khuyến nghị phối hợp giữa các bên và ngăn xe di chuyển trước khi công việc an toàn để kết thúc. Không lấy quy trình mái làm thay toàn bộ quy trình dock.
| Thời điểm | Điều cần xác nhận |
|---|---|
| Trước thu/mở mái | Người, xe và hàng nằm ngoài vùng chuyển động theo phương án |
| Trong bốc dỡ | Không đổi cấu hình mái nếu gây giao cắt với thao tác đang diễn ra |
| Kết thúc ca | Vị trí mái, khóa/neo, tình trạng đường nước và người bàn giao |
| Bất thường | Dừng công việc liên quan, khoanh vùng và chuyển kỹ thuật đánh giá |
Không đứng dưới bạt đọng nước để đẩy hoặc chọc thoát nước. Phương án bảo vệ hàng khi thời tiết bất lợi cần được chuẩn bị từ trước.
Checklist nghiệm thu ở đúng điều kiện làm việc
- Kiểm tra hành trình cửa kho và xe đại diện theo phương án được duyệt.
- Quan sát điểm có thể vướng ở trạng thái mái mở, thu và dừng.
- Kiểm tra hướng nước và vị trí bảo trì máng.
- Đối chiếu điểm dừng, khóa giữ, nút dừng và phương án mất điện nếu có.
- Bàn giao phạm vi che, giới hạn vận hành, người phụ trách và tồn tại cần khắc phục.
Gửi sơ đồ cửa kho và luồng xe cùng ảnh, thay vì chỉ gửi số m². Báo giá nên phân biệt mái, cột–dầm, nền/neo, điện, xử lý nước và thiết bị dock.
Câu hỏi theo tình huống sử dụng
Có mái che rồi có cần dock shelter không?
Hai hạng mục giải quyết các vấn đề khác nhau. Việc cần thêm shelter phụ thuộc yêu cầu tiếp giáp, hàng hóa và hệ cửa xe.
Có thể dùng cùng một mái cho mọi xe tải không?
Cần kiểm tra nhóm xe thực tế, cửa thùng, cao độ và luồng di chuyển. Không xác nhận chỉ từ ảnh xe.
Ảnh trong bài có phải dock HCA đã nghiệm thu không?
Ảnh thư viện có ghi tham khảo chỉ minh họa vùng giao nhận; không phải bằng chứng nghiệm thu một hệ dock.
Hướng dẫn liên quan
Nguồn và phạm vi đối chiếu
Ảnh tham khảo chỉ minh họa hình thức và bố trí, không xác nhận đó là công trình HCA. Tư liệu công trình có tên riêng được ghi rõ theo bài nguồn. Hồ sơ của một dự án không phải thông số mặc định cho dự án khác.
Phạm vi biên soạn: Hùng Cường Auto tổng hợp hướng dẫn lựa chọn và trao đổi kỹ thuật. Ảnh tham khảo được ghi chú riêng; thông số công trình chỉ dùng cho đúng hồ sơ đã dẫn. Sơ đồ trong bài là minh họa nguyên lý, không phải bản vẽ thi công.
