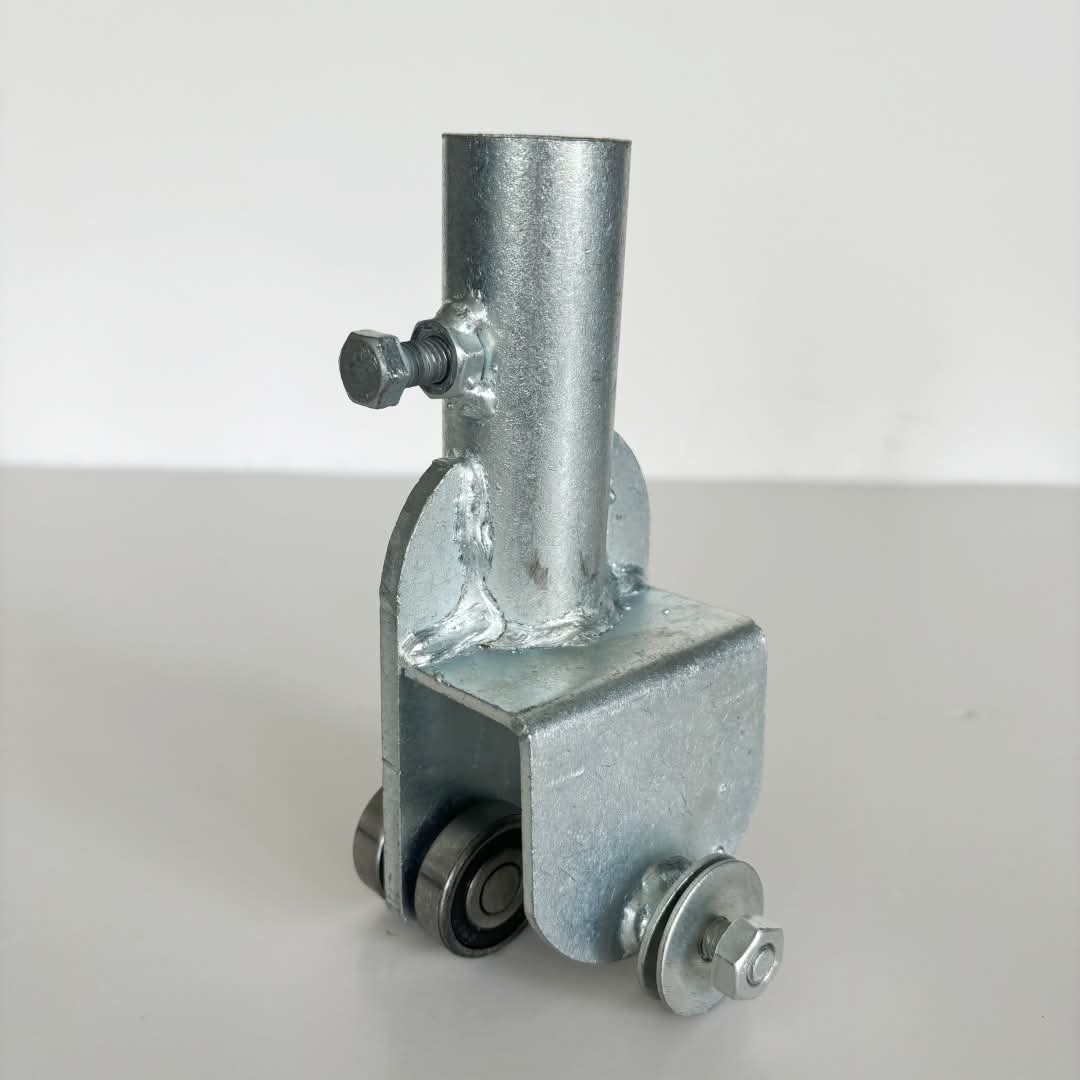

Con lăn xô bạt xe tải là cụm xe trượt đỡ khung vòm mui bạt và di chuyển dọc theo ray hai bên thùng xe. Khi kéo khung đầu, các khung còn lại được giãn ra hoặc dồn lại theo dây định khoảng. Bài viết này giúp nhận diện cấu tạo, nguyên lý và dữ liệu cần đo trước khi kiểm tra khả năng tương thích.
Phạm vi thông tin: Hùng Cường Auto chưa công bố mẫu hàng, giá, tải trọng, kích thước, vật liệu, tồn kho hoặc bảo hành cho cụm trong hồ sơ. Việc xác nhận tương thích chỉ thực hiện sau khi có mẫu đo và thông tin ray thực tế.

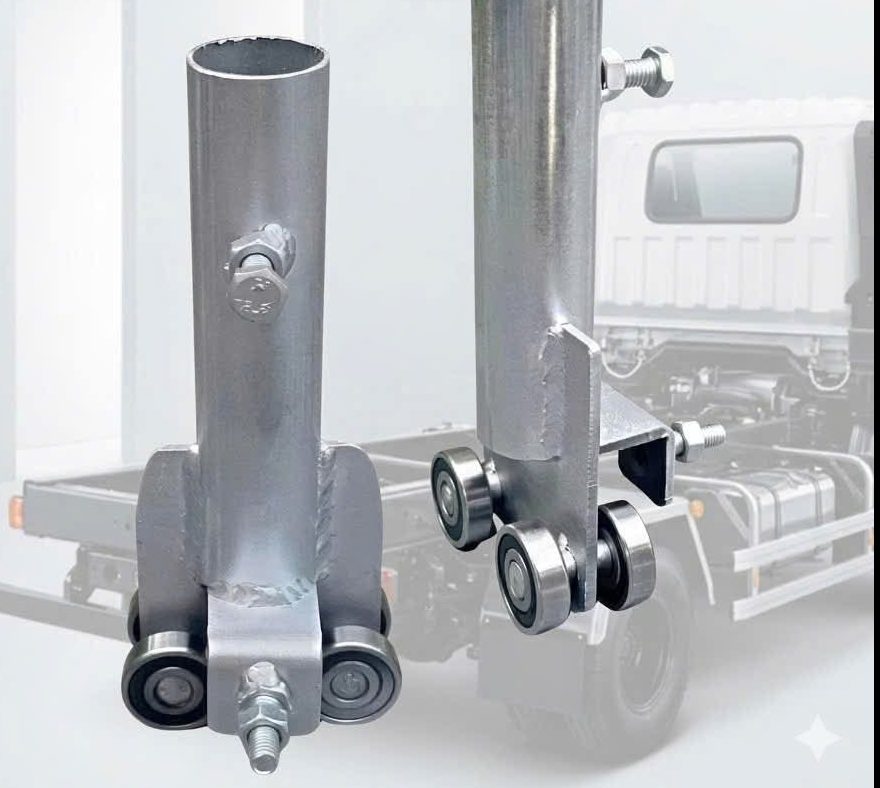

Hệ con lăn hỗ trợ hai trạng thái vận hành chính. Khi giãn khung, các khung vòm chạy dọc ray và dàn đều để đỡ bạt trên chiều dài thùng xe. Khi thu gọn, các khung được kéo dồn về một đầu để tạo khoảng mở phục vụ bốc xếp. Dây liên kết giữa các khung giới hạn khoảng cách và giúp các khung được kéo tuần tự.
Nguyên lý này khác với bánh xe dùng cho mái che công trình. Con lăn mui bạt xe tải phục vụ khung vòm nhẹ trên thùng xe; bánh xe mái che khung giàn phải được lựa chọn theo tải kết cấu, tải gió và hệ ray riêng. Không nên thay thế trực tiếp giữa hai nhóm.

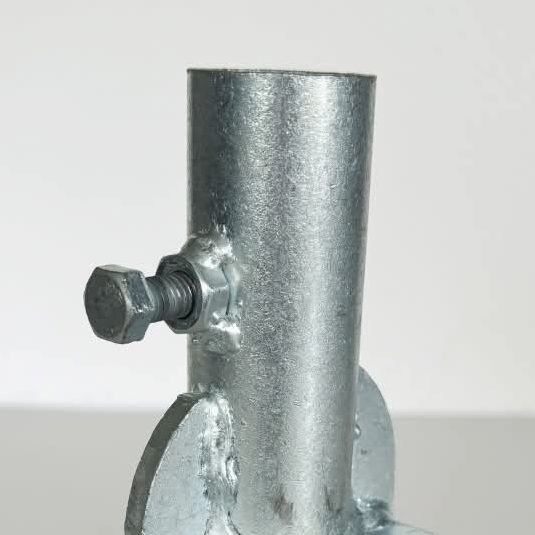

Phía trên xe con là ổ cắm ống khung. Vít hoặc bu lông bên hông giữ đầu khung không bị rút hoặc xoay khỏi ổ. Khi kiểm tra mẫu cần đo đường kính trong, chiều sâu cắm hữu dụng, đường kính ống khung và khe hở lắp ghép. Chưa có kích thước khóa cho mẫu trong ảnh.

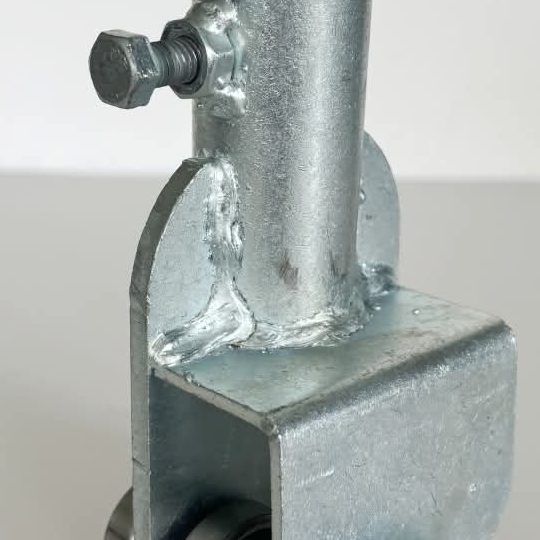

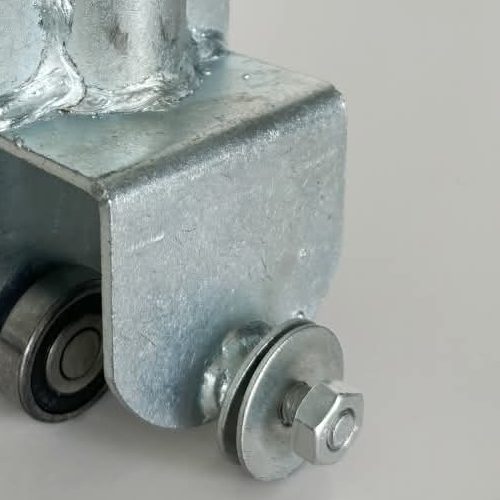

Thân xe truyền tải từ khung xuống các bánh chạy trong ray. Cấu tạo có thể là bản thép, càng chữ U hoặc dạng có vỏ che. Một số mẫu quan sát được cho thấy bốn vòng bi, nhưng không được dùng tên “bốn bánh” cho toàn bộ nhóm nếu chưa tháo mẫu hoặc có bản vẽ xác nhận.
Ray quyết định độ trơn và khả năng chống kẹt của cả hệ. Những kích thước cần khóa gồm chiều rộng, chiều cao, chiều dày, khe chạy, lòng hữu dụng, bán kính góc và cấu tạo mối nối. Có thể tham khảo thêm nguyên lý của ray bạt kéo, nhưng không lấy thông số ray mái che để áp cho mui bạt xe tải.
Dây nối giữa các khung giúp chúng mở tuần tự và dừng ở khoảng cách thiết kế. Đây là chi tiết chịu nắng, nước, rung và lực kéo giật nên phải kiểm tra điểm bắt, tình trạng mòn và nguy cơ cọ vào cạnh thép.
Nếu hai ray không song song, mối nối không phẳng hoặc người dùng kéo lệch một bên, khung có thể ghì chéo và gây kẹt. Việc kiểm tra phải thực hiện trên cả bộ ray, xe con và khung, không chỉ quay thử một bánh rời.

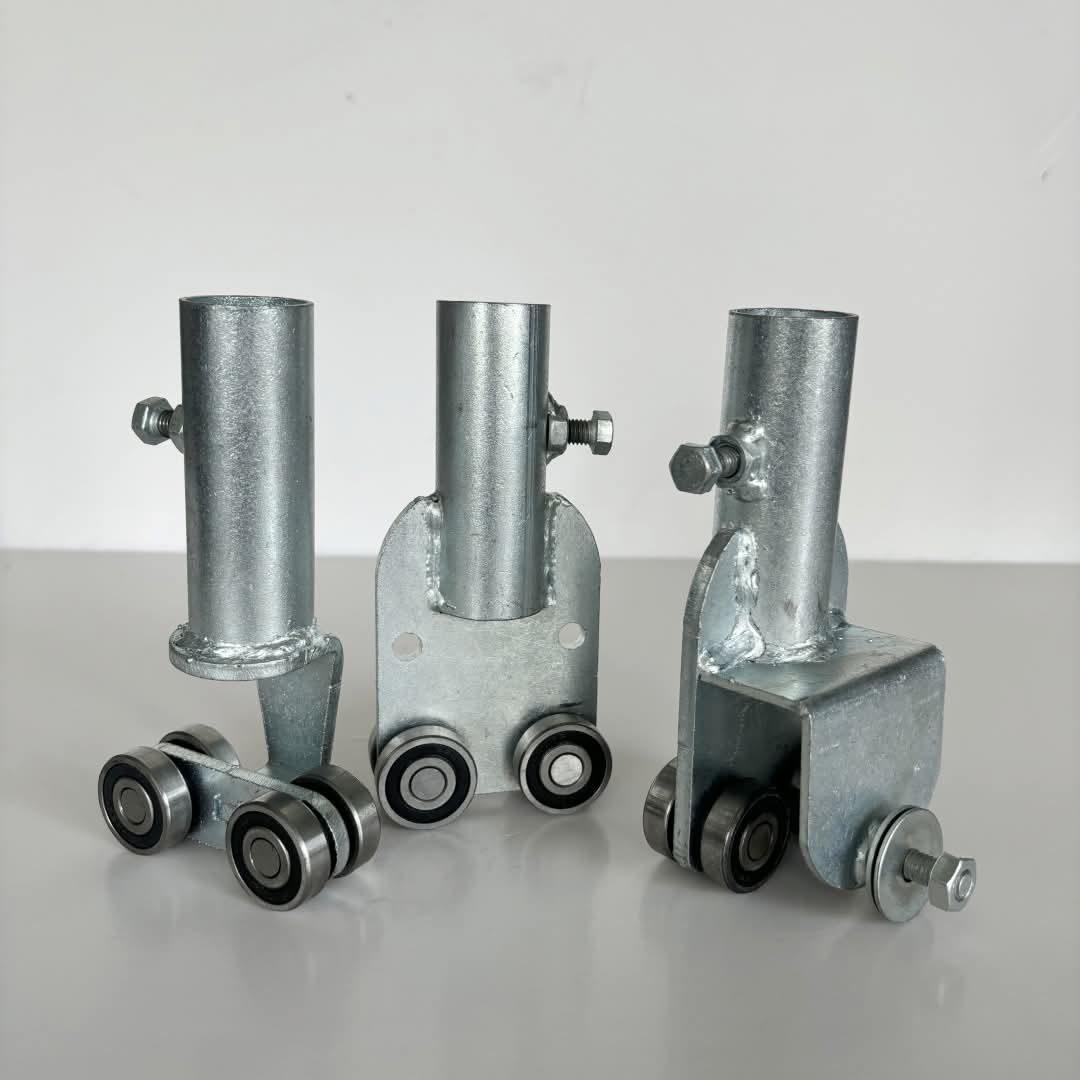

| Kiểu quan sát | Đặc điểm | Điểm cần kiểm tra |
|---|---|---|

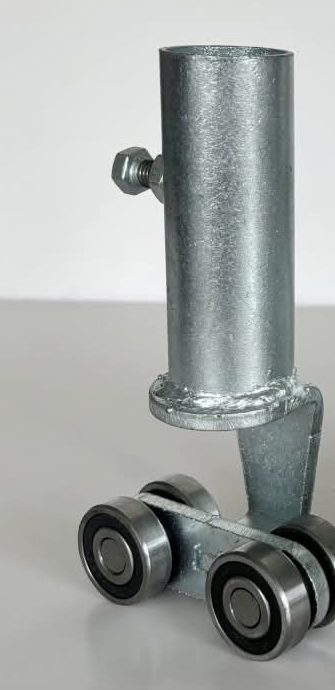

| Cụm lộ bánh | Nhìn thấy các bánh bố trí quanh thân xe | Số bánh từng mẫu, trục, độ rơ và chống lật |

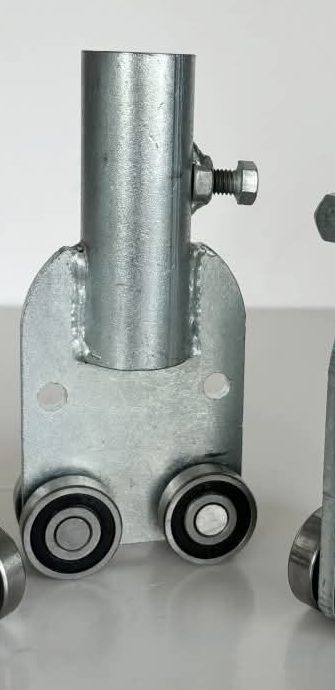

| Cụm bản thép phẳng | Ổ cắm hàn trên bản, bánh nằm hai phía | Chiều dày bản, mối hàn và khoảng cách bánh |

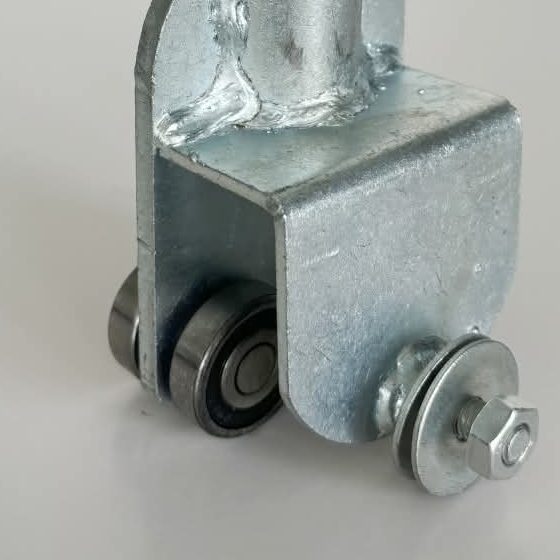

| Cụm có vỏ hoặc càng chữ U | Khu vực bánh được che hoặc ôm ray | Cần tháo mẫu để xác nhận số bánh và bảo dưỡng |
Không nên bôi dầu mỡ tùy tiện. Chất bôi trơn không phù hợp có thể giữ bụi trong ray hoặc ảnh hưởng vật liệu xung quanh. Cần xác định cấu tạo vòng bi và hướng dẫn bảo dưỡng của từng mẫu.
Cần đối chiếu với ray đang sử dụng?
Hãy chuẩn bị ảnh mặt cắt ray, kích thước khe, kích thước lòng ray và ảnh xe con cũ đặt cạnh thước. Hùng Cường Auto tiếp nhận dữ liệu để phân loại nhu cầu kỹ thuật; chưa xác nhận bán hàng hoặc tương thích khi thiếu mẫu đo.
GỬI DỮ LIỆU KỸ THUẬTChỉ có thể kết luận sau khi đo. Hai cụm nhìn gần giống nhau vẫn có thể khác kích thước lòng ray, khe xẻ, đường kính bánh, khoảng cách tâm bánh, chiều cao cổ xe con, ổ cắm khung hoặc cách chống nhấc. Không lựa chọn chỉ dựa vào tên gọi hoặc hình dáng bên ngoài.
Nội dung bi bạt kéo là gì giải thích phụ kiện mái bạt công trình. Trang đó có intent khác với con lăn mui bạt xe tải và không phải bảng thông số thay thế cho bài này.
| Nhóm | Dữ liệu cần có | Mục đích |
|---|---|---|
| Ray | Rộng, cao, dày, khe chạy, lòng trong, ảnh mặt cắt và mối nối | Kiểm tra không gian chạy và nguy cơ kẹt |
| Xe con | Kích thước tổng, chiều cao cổ, ảnh các mặt và phương án chống lật | Đối chiếu hình học và lắp ghép |
| Bánh hoặc vòng bi | Số lượng từng mẫu, đường kính, chiều rộng, trục và khoảng cách tâm | Xác định cấu hình đúng của mẫu |
| Khung vòm | Đường kính ống, ảnh đầu khung, số lượng khung và chiều dài hành trình | Kiểm tra ổ cắm và cách vận hành |
| Yêu cầu sử dụng | Loại xe, cách mở, điều kiện làm việc và vấn đề đang gặp | Khoanh vùng phương án kiểm tra |
Mẫu cần được đo vẽ, lập danh mục chi tiết và thử trên bộ ray đồng bộ. Việc thử nên bao gồm chạy trên ray sạch, kiểm tra khi có nước hoặc bụi, kéo đều và kéo lệch, đi qua mối nối, kiểm tra độ rơ, mòn mép ray, dây liên kết và mối hàn. Tải làm việc, chu kỳ vận hành và phạm vi sử dụng chỉ được công bố sau khi có phương án thử và kết quả xác nhận.
Không. Một số mẫu quan sát được cho thấy bốn vòng bi, nhưng mẫu có vỏ che phải được tháo hoặc đối chiếu bản vẽ mới xác định chính xác.
Chỉ khi tiết diện ray, khe xẻ, kích thước bánh, khoảng cách tâm, chiều cao cổ và ổ cắm khung tương thích. Cần đo ray cũ trước khi kết luận.
Nguyên nhân có thể đến từ hai ray không song song, mối nối lệch, bánh mòn, khung biến dạng hoặc thao tác kéo lệch một phía.
Không được suy ra trực tiếp. Mái che công trình có tải và điều kiện ray khác, cần hệ bánh xe được thiết kế và kiểm tra riêng.
Chưa. Giá, VAT, tồn kho, giao hàng và bảo hành chỉ được xác nhận riêng sau khi có mã mẫu, nguồn hàng và dữ liệu đã duyệt.
Gửi ảnh tổng thể, ảnh mặt cắt ray, kích thước lòng ray và khe, đường kính ống khung, ảnh xe con cũ cạnh thước và chiều dài hành trình.
