Bịt đầu ống tròn: đóng trong, chụp ngoài và bảng cỡ

Chọn nút tròn đóng trong hoặc nắp chụp ngoài

Với nút bịt trong ống tròn, thân hoặc gân đưa vào lòng ống. Với nắp bịt ngoài ống tròn, lòng chụp ôm quanh phía ngoài đầu ống. Xem mặt lắp để chọn kiểu trước khi tìm cỡ.

• Đóng trong: cần đối chiếu thành dày/lòng trong và chiều sâu còn trống.

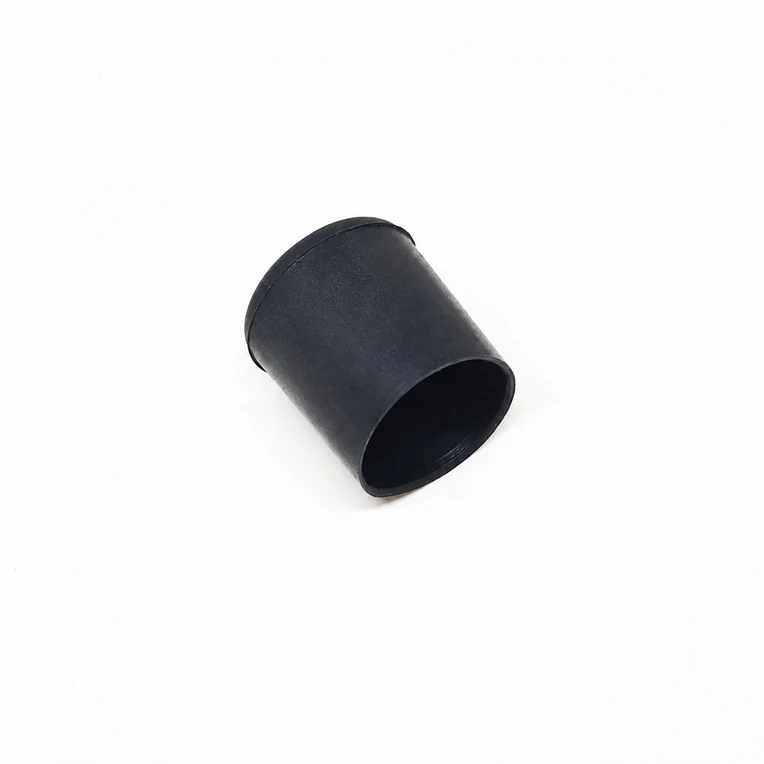

• Chụp ngoài: cần đối chiếu đường kính ngoài tại vùng lắp, lòng chụp và khoảng hở xung quanh.

Nếu đầu ống sát tấm ốp, mối nối hoặc vật chặn, gửi ảnh toàn vùng đó. Xem phần so sánh bịt trong và chụp ngoài khi chưa xác định được kiểu phù hợp.

Bảng cỡ tròn đóng trong

Các cỡ sau là quy cách được ghi trong danh mục tham khảo cho kiểu đóng trong. Mỗi số là một lựa chọn riêng; bảng không xác nhận mọi mẫu cùng cấu tạo gân, vật liệu hoặc thành dày tương thích.

Chẳng hạn, nút bịt ống tròn phi 12,7 đóng trong không được đổi thành phi 12 chỉ để khớp cách gọi quen thuộc. Hãy ghi số thực và đối chiếu thông số phần lắp. Nếu thông tin nguồn chỉ ghi “nhiều kích thước”, cần xác định biến thể cụ thể trước khi tính số lượng.

Bảng cỡ tròn chụp ngoài

Chọn đúng cỡ danh nghĩa của kiểu chụp ngoài, rồi gửi đường kính đo tại đoạn nắp sẽ ôm. Một lớp phủ, mối hàn hoặc đầu ống bị méo có thể làm vùng lắp khác phần bạn đã đo ở xa đầu ống.

Nắp chụp ống tròn phi 34 chụp ngoài được giữ đúng số 34; không tự đổi sang 35. Tương tự, 51, 76 và 90 mm là các tên cỡ cần giữ nguyên khi hỏi mẫu. Số cỡ trong bảng cũng không phải đường kính ngoài toàn bộ nắp sau lắp.

Mẫu phi 28, phi 48 và các cỡ cần gửi đối chiếu

Một số trang tham khảo chỉ nêu cỡ, hoặc dùng ảnh chung nên chưa đủ dữ liệu xếp kiểu lắp. Các trường hợp này cần gửi đối chiếu:

• D28 cho ống nhôm: nguồn nêu ứng dụng ống nhôm, chưa xác nhận rõ kiểu lắp. Không gán mặc định vào bảng đóng trong hay chụp ngoài cho ống thép.
• Phi 48: có mục ghi chụp ngoài, đồng thời có mục chỉ ghi phi 48. Chỉ dùng thông tin kiểu lắp của đúng mẫu đang xét.
• Mẫu tròn nhiều cỡ: cần tên biến thể, phần lắp và số đo trước khi chọn, không dựa vào một ảnh để mở đủ mọi cỡ.

Nếu đã nhận nắp nhưng lỏng, cấn hoặc không vừa, xem cách kiểm tra nắp tròn không vừa. Chưa xác định được nguyên nhân thì không đổi cỡ gần số hoặc cố ép nắp vào.

Đọc ký hiệu phi và gửi số đo đúng

Ký hiệu phi (Φ) dùng để chỉ đường kính, nhưng cần biết người bán đang dùng số đó cho phần nào. Gửi riêng tên cỡ trên mẫu cũ và số đo thực để tránh nhầm đường kính ống với lòng chụp hoặc thân nút.

Thông tin hữu ích gồm: đường kính ngoài, lòng trong/thành dày nếu đo được, kiểu lắp, ảnh miệng ống và ảnh mặt lắp của nút cũ. Ghi bằng mm, giữ số thập phân và nêu nếu đầu ống không tròn đều.

Bài cách đo đường kính ống tròn có phiếu ghi số đo và các vị trí cần kiểm tra. Phần chưa tiếp cận hoặc chưa đo được nên ghi rõ, không suy từ ảnh.

Xác nhận vật liệu, số cái/gói và giá trước đặt

Ghi một dòng cho mỗi mẫu: phi … mm — đóng trong/chụp ngoài — màu cần dùng — số lượng … cái — nơi nhận. Gửi cùng ảnh và số đo; nếu chưa rõ vật liệu hoặc phần lắp, ghi cần xác nhận.

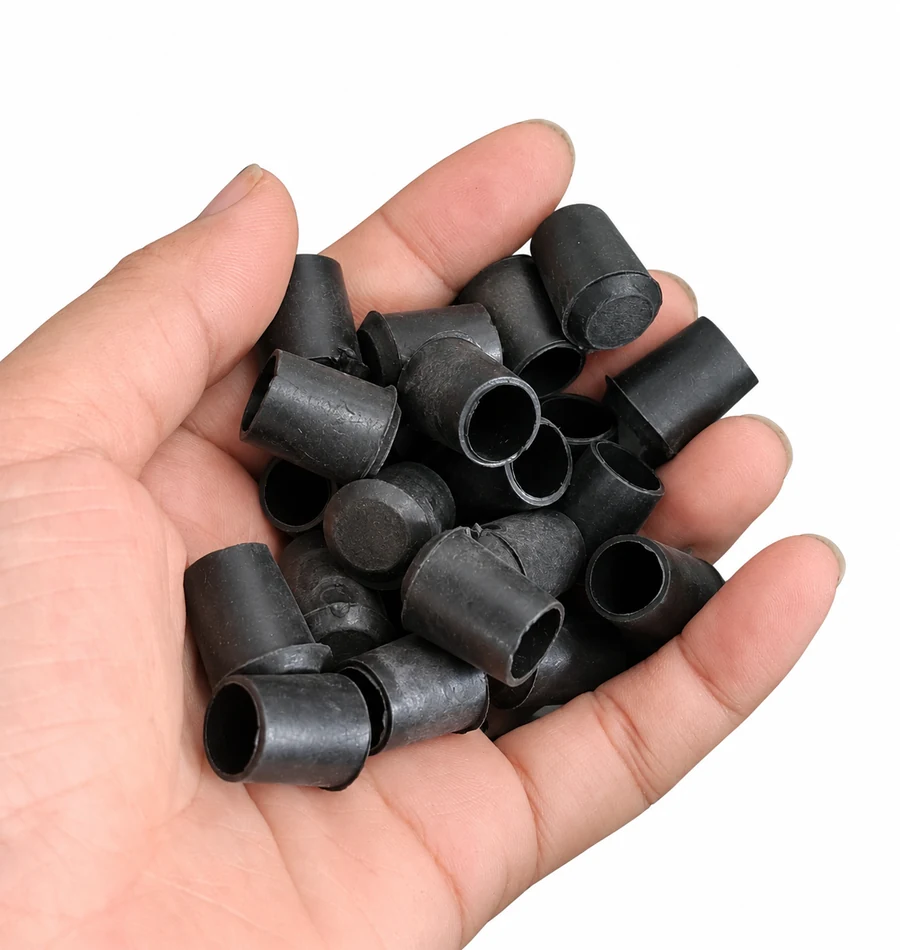

Trước khi chốt, kiểm tra tên biến thể, vật liệu được công bố cho chính mẫu đó, số cái/gói, đơn vị tính giá, VAT và phí giao. Ảnh nhiều nắp trong tay không cho biết một gói bán bao nhiêu cái.

Nếu đang so nhiều nguồn, quy đổi giá gói sang giá một cái sau khi xác nhận đúng số cái và đúng phi/kiểu lắp. Giá của cỡ khác hoặc khoảng thấp nhất trên trang nhiều lựa chọn chưa phải giá cho yêu cầu của bạn.
