Nhận biết bằng mặt lắp, không chỉ tên gọi
Hãy xem mặt dưới hoặc mặt lắp của nắp trước khi đọc tên bán hàng. Một mẫu có thể được gọi là nút bịt, nắp chụp hay bịt đầu hộp, nên tên chung chưa đủ để xác định cách giữ vào ống.

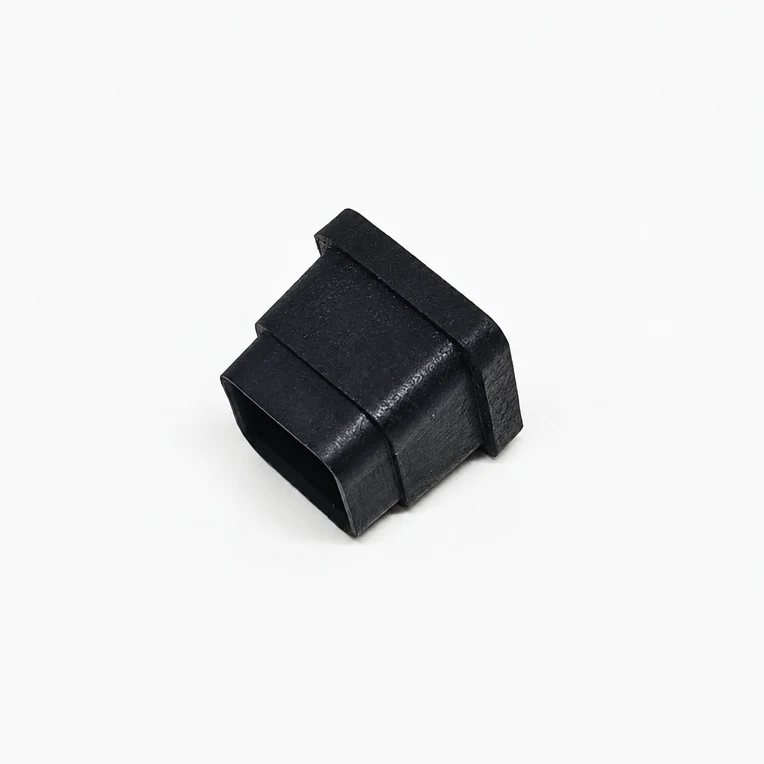

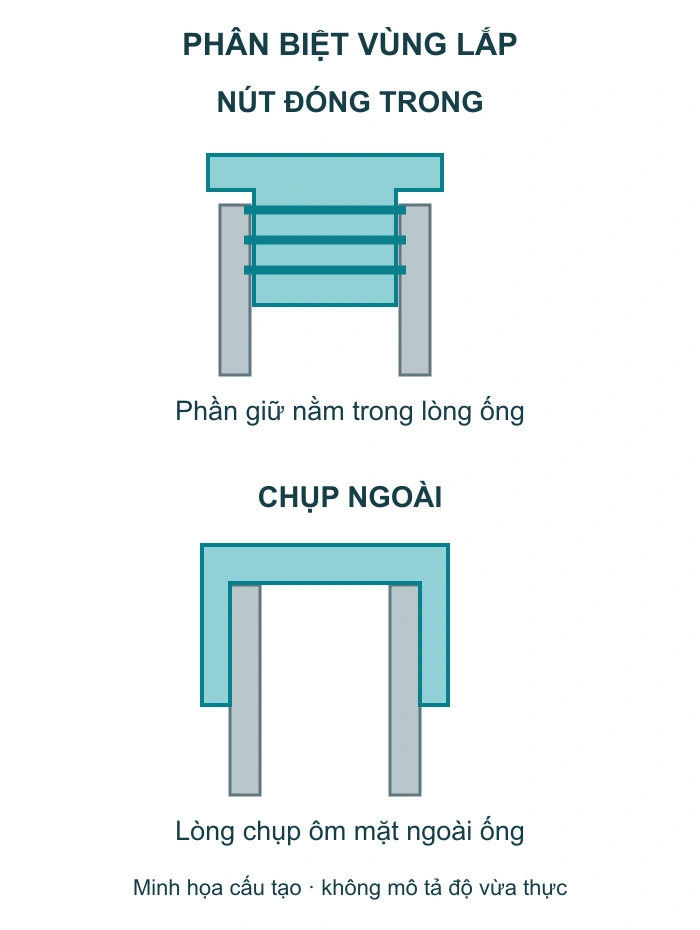

- Bịt trong
- Thân hoặc các gân đưa vào lòng ống. Mặt che nằm ở phần đầu, còn vùng giữ tiếp xúc với phía trong ống theo thiết kế của mẫu.
- Chụp ngoài
- Nắp có lòng chụp bao quanh phía ngoài đầu ống. Cần kiểm tra cả phần đầu ống lẫn không gian xung quanh nơi nắp ôm xuống.
Ảnh mẫu rời giúp nhận diện hai cấu tạo này. Để biết nắp lắp được ở vị trí của bạn hay không, vẫn cần số đo và bảng tương thích hoặc mẫu thử. Nếu ảnh chỉ có mặt trên, hãy yêu cầu thêm ảnh phần lắp.
Bảng so sánh bịt trong và chụp ngoài
| Tiêu chí | Bịt trong | Chụp ngoài |
|---|---|---|
| Vùng giữ vào ống | Thân/gân nằm trong lòng ống. | Lòng chụp ôm ngoài đầu ống. |
| Số đo cần đối chiếu | Cỡ ngoài theo quy ước nhà bán; thành dày/lòng trong và phần thân lắp. | Kích thước ngoài tại vùng lắp và lòng chụp của đúng mẫu. |
| Chiều sâu cần trống | Đủ chỗ cho phần thân đi vào, không vướng vật chặn. | Đủ đoạn để nắp ôm xuống và không cấn chi tiết lân cận. |
| Kích thước sau lắp | Cần xem mặt che nhô ra và chiều cao thực của nắp. | Cần tính phần bao ngoài và chiều cao thực của nắp. |
| Vị trí có thể cấn | Góc, mối hàn trong, miệng méo hoặc chi tiết bên trong. | Sơn, mối hàn ngoài, tấm ốp hoặc cụm liên kết sát ống. |
Không suy mức tăng kích thước, độ giữ hay khả năng chịu lực từ bảng này. Đó là các thông số phải kiểm tra trên đúng mẫu và ứng dụng.
Kiểm tra khoảng hở quanh đầu ống
Nhìn cả vị trí lắp, không chỉ đầu ống rời. Đầu hộp nằm sát tấm ốp có thể còn đủ lòng trong nhưng thiếu chỗ cho phần bao ngoài. Ngược lại, lòng ống có chi tiết chặn có thể giới hạn chiều sâu của nút đóng trong.
- Chụp đầu ống nhìn thẳng để thấy tiết diện, sau đó chụp nghiêng để thấy tấm ốp, mối nối và vật cản.
- Ghi khoảng trống ở vùng dự kiến lắp, gồm cả bên ngoài lẫn bên trong khi tiếp cận được.
- So khoảng trống đó với kích thước tổng thể và chiều sâu lắp của mẫu đang xem. Phần chưa đo được cần hỏi lại, không tự coi là đủ.
Ví dụ, nếu một nắp chụp ngoài vướng tấm ốp, hướng kiểm tra tiếp theo là kích thước nắp sau lắp và khoảng hở thực. Không thể kết luận ngay nên đổi sang bịt trong: còn phải kiểm tra lòng ống và mẫu tương thích.
Cùng cỡ danh nghĩa vẫn cần bộ thông số khác nhau
“Hộp 40×40 mm” có thể là cách gọi theo hai cạnh ngoài của ống. Nó không tự cho biết bề rộng thân nút đóng trong, kích thước lòng chụp ngoài hoặc độ sâu của một trong hai mẫu.
- Với bịt trong, hỏi thông số tương thích của cỡ ngoài và thành dày/lòng trong, cùng chiều sâu phần thân.
- Với chụp ngoài, hỏi kích thước ngoài ống được chấp nhận, lòng chụp và phần bao sau lắp.
- Với cả hai kiểu, giữ nguyên tiết diện và số đo thực; không đổi cỡ gần số hoặc suy độ đàn hồi từ cảm giác cầm nắp.
Bảng sản phẩm của Essentra, chẳng hạn, tách cỡ ống tương thích và khoảng thành dày theo mã. Đây là ví dụ về thông tin cần yêu cầu, không phải thông số dùng chung cho các mẫu khác.
Nếu mới có một tên cỡ trên bao bì, hãy đo ngoài, lòng trong và thành dày rồi gửi kèm ảnh mặt lắp. Khi còn nút cũ, tách số đo của nút khỏi số đo của ống để nhà bán dễ đối chiếu.
Chọn theo ba tình huống thường gặp
| Tình huống | Cần biết trước | Bước chọn tiếp theo |
|---|---|---|
| Đầu khung chỉ cần hoàn thiện | Tiết diện, số đo, chiều sâu và chi tiết nằm sát đầu ống. | Đối chiếu mẫu theo vùng lắp còn trống và hình thức mặt che mong muốn. |
| Chân bàn tiếp xúc sàn | Độ vừa, mặt đáy, góc chân và điều kiện sàn. | Chọn thiết kế phù hợp điểm tiếp xúc; kiểm tra trên ứng dụng thực. |
| Thay mẫu cũ hoặc mẫu đã mất | Ảnh cũ nếu còn, số đo đầu ống và dấu hiệu vùng giữ. | Đối chiếu cấu tạo trước; khi chưa rõ thì thử mẫu thay vì đoán từ tên. |
Chân bàn chạm sàn
Kiểu lắp chỉ nói nắp giữ vào ống ở đâu. Để chọn nút chân bàn tiếp xúc sàn, cần xem thêm mặt đáy có tiếp xúc phù hợp với góc chân và sàn hay không. Không mặc định chụp ngoài chống xước tốt hơn, hay bịt trong giữ chắc hơn, nếu chưa có dữ liệu của đúng mẫu.
Thay nắp đã mất
Vết mòn hoặc một ảnh chụp xa chưa đủ để xác định kiểu cũ. Nếu không còn mẫu, chụp cả lòng ống và vùng ngoài; ghi số đo tiếp cận được. Chỉ đổi kiểu sau khi xác nhận mẫu mới đáp ứng vùng lắp và mục đích sử dụng.
Danh sách kiểm tra trước khi đổi kiểu nắp
Trước khi đặt hoặc đổi kiểu, đánh dấu từng mục là “đã có dữ liệu” hoặc “cần đối chiếu”:
- Đúng tiết diện tròn, vuông hoặc chữ nhật.
- Có kích thước ngoài; biết thành dày/lòng trong khi mẫu yêu cầu.
- Đã xác định phần giữ của nắp là đóng trong hay ôm ngoài.
- Đã kiểm tra khoảng hở, vật chặn và chiều sâu cần lắp.
- Đã xem mặt che, mặt đáy và kích thước sau lắp cho vị trí sử dụng.
- Có thông số hoặc phương án thử đúng mẫu khi dữ liệu còn thiếu.
Nếu đã xác định hộp vuông, xem mẫu hộp vuông theo hai kiểu lắp. Với cặp cạnh khác nhau, đối chiếu nắp chữ nhật đóng trong và chụp ngoài. Nếu một mục quan trọng chưa rõ, gửi số đo và ảnh trước khi mua nhiều; không chọn theo kiểu “gần giống” để lấp phần dữ liệu thiếu.
Câu hỏi thường gặp
Chụp ngoài có làm đầu chân bàn rộng hơn không?
Phần bao ngoài thường làm tăng kích thước vùng đầu chân so với ống trần; mức tăng phụ thuộc thiết kế mẫu. Nếu chỗ lắp có giới hạn, cần kích thước thực sau lắp, không cộng một độ dày nắp giả định.
Có thể đổi bịt trong sang chụp ngoài cùng cỡ tên không?
Chỉ cân nhắc sau khi đo ngoài, kiểm tra khoảng hở, chiều sâu và mẫu tương thích. Tên cỡ trùng không chứng minh đổi trực tiếp; nên đối chiếu hoặc thử đúng mẫu trước đặt nhiều.
Nút vuông thay được nút chữ nhật 20×40 mm không?
Hai tiết diện khác nhau. Không chọn theo một cạnh bằng nhau; cần đúng hình dạng, cả bộ số đo và kiểu lắp của vị trí cần thay.
Gửi thông tin để đối chiếu mẫu
Gửi ảnh đầu ống, ảnh mặt lắp của nút cũ nếu còn, số đo mm và vùng khoảng hở để Hùng Cường đối chiếu kiểu dự kiến cùng mẫu phù hợp.
