Ghi đủ những số đo nào trước khi mua?
Chuẩn bị thước theo mm; nếu cần phân biệt cỡ gần nhau hoặc đo thành mỏng, dùng thước cặp phù hợp. Đặt vật cần đo ở vị trí ổn định, dễ nhìn đầu ống. Không đưa tay vào cạnh cắt sắc; nếu miệng ống còn ba via hoặc khó tiếp cận, nhờ người có kỹ năng kiểm tra trước.
| Thông tin | Nội dung cần điền |
|---|---|
| Tiết diện | Tròn / vuông / chữ nhật / khác: … |
| Kích thước ngoài | Tròn: đường kính D = … mm. Hộp: A×B = …×… mm. |
| Lòng trong | Tròn: d = … mm. Hộp: a×b = …×… mm. Hoặc ghi chưa đo được. |
| Thành dày | t = … mm; ghi vị trí đo và kết quả khác nhau nếu có. |
| Kiểu lắp | Đóng trong / chụp ngoài / chưa rõ. |
| Tình trạng đầu ống | Sơn phủ, mối hàn, méo, cấn hoặc vật chặn bên trong: … |
| Ảnh và mẫu cũ | Ảnh nhìn thẳng, nhìn nghiêng; ảnh mặt lắp của nút cũ nếu còn. |
Giữ lại số đọc ban đầu. Không đổi một kết quả chưa rõ thành cỡ tròn số chỉ để khớp với tên hàng đang tìm.
Phủ bì, lòng trong và thành dày khác nhau thế nào?
- Phủ bì hoặc kích thước ngoài
- Khoảng cách giữa hai mép ngoài đối diện. Với hộp chữ nhật, phải ghi cả hai cạnh.
- Lòng trong
- Khoảng hở giữa hai mặt trong đối diện ở vị trí đo. Góc bo, mối hàn hoặc vật cản có thể làm phần lắp khác với một con số duy nhất.
- Thành dày
- Chiều dày lớp kim loại tại vị trí đo, không phải chiều cao hay chiều sâu của nắp.
Hai ống có cùng kích thước ngoài vẫn có thể có lòng trong khác nhau. Vì vậy, cần đối chiếu khoảng thành dày hoặc hình học phần bám của đúng mẫu. Hướng dẫn chọn cỡ của Keay Vital Parts cũng yêu cầu kiểm tra kích thước ngoài và thành dày theo bảng của từng mẫu; không dùng khoảng tương thích của họ làm thông số cho một nút khác.
Công thức chỉ dùng để hiểu quan hệ kích thước

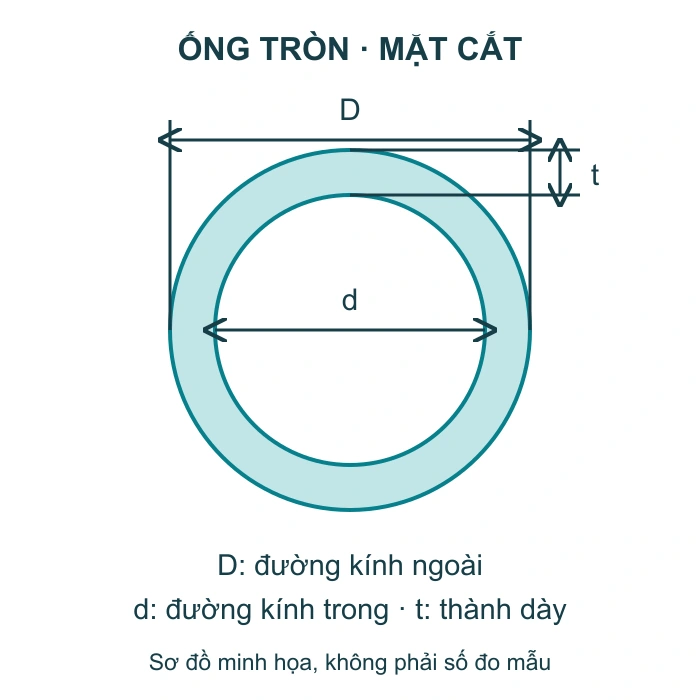

Với ống tròn lý tưởng, thành đều: d ≈ D − 2t. Ví dụ hình học, D = 25 mm và t = 1,5 mm thì d ≈ 22 mm. Đây là phép tính minh họa, không phải kết quả đo hoặc cam kết một nút phi 25 sẽ vừa.
Từng cạnh hộp có quan hệ tương tự trong trường hợp lý tưởng. Khi chọn hàng, vẫn phải kiểm tra số đo thực, góc, mối hàn và thông số phần lắp.
Tách tên cỡ với số đo thực
Ghi riêng “tên trên bao bì/mẫu cũ” và “số vừa đo”. Nút đóng trong có thể được nhà bán đặt tên theo kích thước ngoài của ống; số đó không mặc định là bề rộng thân nút hay lòng trong.
Đo ống tròn: đường kính ngoài và độ tròn
Nếu dùng thước cặp, chọn đúng đơn vị mm, làm sạch mặt đo và kiểm tra điểm 0 theo hướng dẫn dụng cụ. Dùng mỏ đo ngoài cho đường kính ngoài; mỏ đo trong chỉ dùng khi có thể tiếp xúc đúng hai mặt cần đo. Tài liệu kiểm tra dụng cụ đo của Mitutoyo nhấn mạnh kiểm tra mặt đo, điểm 0 và giữ lực đo phù hợp, đều.
- Đặt mỏ đo ngoài vào hai phía đối diện của ống, đo ngang qua tâm ở đầu ống. Tránh đo lệch sang một đoạn không đi qua tâm hoặc nghiêng theo trục ống.
- Giữ thước ngay ngắn, tiếp xúc vừa đủ, đọc và ghi D bằng mm. Không ép để làm thay đổi hình dạng phần cần đo.
- Đo lại theo phương khác tại cùng đầu ống. Nếu kết quả khác nhau, ghi cả hai và chụp vị trí; chưa vội chọn một số làm cỡ đặt hàng.
- Nếu đo được, ghi lòng trong và thành dày riêng. Phần không tiếp cận được thì ghi chưa đo, không suy từ ảnh.
Chỉ có thước thẳng? Đo ngang đầu ống, nhìn vuông góc với vạch và gửi ảnh để đối chiếu ban đầu. Thước có vạch 1 mm không đủ giúp đọc tin cậy các số thập phân như 12,7 mm. Khi cần phân biệt cỡ sát nhau, nên đo lại bằng dụng cụ phù hợp.

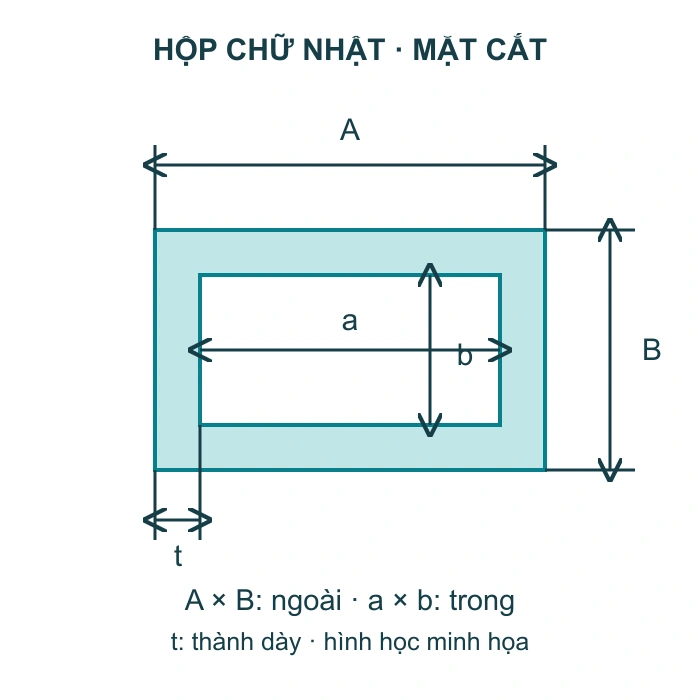

Đo hộp vuông và chữ nhật: đủ hai cạnh
Với hộp vuông hoặc chữ nhật, giữ một quy ước A là cạnh ngoài thứ nhất, B là cạnh còn lại. Tên “20×40 mm” là một cặp cạnh để đối chiếu, không phải chiều rộng và chiều sâu của nút.
- Đo giữa hai mặt ngoài đối diện để ghi A; đổi hướng và đo cặp mặt còn lại để ghi B. Với hộp vuông, vẫn ghi hai kết quả thay vì mặc định bằng nhau.
- Nếu mỏ đo trong tiếp cận đúng được hai mặt phẳng đối diện, ghi a và b. Tránh lấy chéo góc hoặc tì vào mối hàn rồi coi đó là bề rộng lòng chuẩn.
- Đo thành kim loại tại phần mép phù hợp khi có thể. Ghi rõ nếu sơn, ba via hoặc góc bo làm khó xác định vị trí tiếp xúc.
- Quan sát miệng hộp, đường hàn và chiều sâu còn trống. Chụp vị trí cấn hoặc vật chặn nếu có.
Với chụp ngoài, ghi tình trạng lớp sơn ở vùng lắp; nếu đã đo qua lớp phủ thì nói rõ điều đó. Không tự trừ một chiều dày sơn chưa biết.
Sau khi ghi số đo, bạn có thể xem các cỡ nắp hộp vuông hoặc đối chiếu nắp bịt hộp chữ nhật. Mục tiêu là tìm mẫu tương thích với dữ liệu thực, không làm tròn dữ liệu cho vừa một tên cỡ.

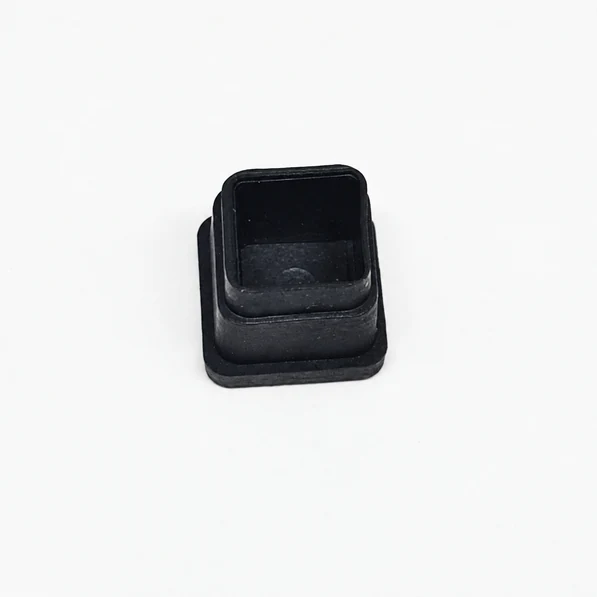

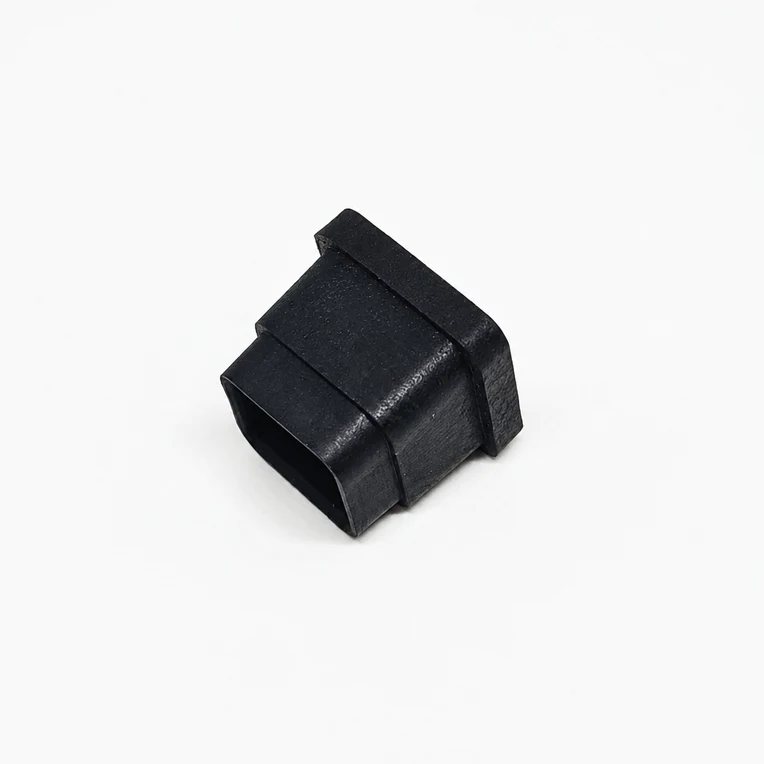

Nếu còn nút cũ, cần đo và chụp phần nào?
Nếu còn nút cũ, chụp lúc đang lắp trước khi tháo. Khi có thể xem được phần lắp, ghi riêng những phần sau:
- Mặt che: tròn, vuông hay chữ nhật; kích thước và hình dạng đáy nếu chạm sàn.
- Phần giữ: thân/gân của nút đóng trong hoặc lòng chụp của nắp ngoài.
- Chiều sâu: phần đưa vào hoặc ôm ngoài đầu ống; không nhầm với chiều cao toàn bộ mẫu.
- Tình trạng: gân gập, nứt, mòn, giãn hoặc biến dạng ở vị trí nào.
Nút cũ giúp nhận diện cấu tạo nhưng phần đã mòn hoặc giãn không còn là chuẩn kích thước duy nhất. Luôn đối chiếu thêm đầu ống. Nếu nút kẹt hoặc khó tháo, có thể gửi ảnh đang lắp và số đo tiếp cận được; không cạy làm méo miệng ống chỉ để lấy số.
Những lỗi đọc cỡ thường gây chọn nhầm
| Dễ nhầm | Cách ghi lại |
|---|---|
| Phi 12 với 12,7; 27 với 28; 34 với 35; 50 với 51. | Giữ nguyên số đọc, đơn vị và độ chia của dụng cụ; không chọn cỡ gần nhất để thay. |
| 2×4 cm với 20×40 mm. | Đổi đơn vị rõ ràng: 1 cm = 10 mm. Ghi cả hai cạnh bằng cùng đơn vị. |
| Lấy lòng trong làm phủ bì, hoặc ngược lại. | Gắn nhãn ngoài/trong cho từng số, kèm ảnh vị trí đo. |
| Ống méo nhưng chỉ gửi một kết quả. | Ghi các phương đo khác nhau và vị trí có chênh lệch. |
| Ảnh nắp giống nhau nên coi là cùng kiểu lắp. | Chụp mặt lắp, gân hoặc lòng chụp; ghi rõ phần chưa xác định. |
Nếu tên cỡ đã trùng nhưng nắp vẫn lỏng, chặt hoặc không sát mặt, hãy kiểm tra nút không vừa dù cùng cỡ. Cần xem lại hình học phần bám, thành dày và vùng cấn trước khi đổi mẫu.
Gửi số đo để đối chiếu mẫu và chọn đúng danh mục
Gửi phiếu ở đầu bài cùng hai góc ảnh: nhìn thẳng để thấy tiết diện và nhìn nghiêng để thấy vùng lắp. Ảnh có thước nên cho thấy điểm tiếp xúc, số đọc và đơn vị; tránh góc chụp xiên hoặc che mất một mỏ đo.
Ví dụ cách ghi, không phải số đo của hàng đang bán: “Hộp chữ nhật, ngoài A×B = 20×40 mm; lòng trong chưa đo; thành dày chưa đo; cần đóng trong. Đầu hộp có sơn, chưa thấy vật chặn. Tôi gửi ảnh đầu hộp và nút cũ, nhờ đối chiếu mẫu trước khi đặt.”
Cách ghi này vẫn nêu rõ thông tin còn thiếu. Khi nhà bán cần thêm lòng trong hoặc thành dày, hãy đo bổ sung hoặc gửi mẫu để đối chiếu, thay vì tự ước lượng cho đủ bảng.
Với ống tròn, dùng phiếu đã ghi để chọn bịt đầu ống tròn theo cỡ. Nên hỏi phương án thử mẫu khi tên cỡ giữa hai nguồn mâu thuẫn, miệng ống méo hoặc chưa có thông số phần lắp. Việc thử đúng mẫu xác nhận độ vừa tại vị trí đó; không thay cho kiểm tra tải hoặc khả năng làm kín.
Câu hỏi thường gặp
Nút đóng trong có phải chỉ cần đo lòng trong không?
Nên gửi cả kích thước ngoài và thành dày/lòng trong nếu đo được. Một số bảng hàng đặt tên nút theo cỡ ngoài của ống dù nút lắp ở trong. Cần đọc quy ước và bảng tương thích của đúng mẫu.
Chỉ có thước thẳng thì chọn cỡ được không?
Có thể ghi số đo ban đầu và gửi ảnh rõ vị trí. Khi cần phân biệt cỡ gần nhau, số thập phân hoặc miệng ống không đều, nên dùng dụng cụ phù hợp hơn và đo lại; không làm tròn để chốt hàng.
Tính lòng trong từ thành dày có thay đo trực tiếp không?
Không nên dùng phép tính làm căn cứ duy nhất. Công thức dựa trên hình học và thành đều; góc bo, mối hàn, lớp phủ, biến dạng hoặc vị trí đo có thể ảnh hưởng phần lắp. Ưu tiên số đo thực cùng thông số mẫu.
Gửi thông tin để đối chiếu mẫu
Điền số đo thực, ghi rõ phần chưa biết và gửi cùng ảnh đầu ống/nút cũ cho Hùng Cường để đối chiếu mẫu. Giữ nguyên đơn vị mm và số thập phân, không chọn cỡ gần nhất để thay.
