Mái che khẩu độ lớn cần được chọn theo khoảng vượt thực tế, tải trọng, điều kiện gối đỡ và yêu cầu sử dụng bên dưới. Không có một kích thước gọi là “lớn” áp dụng cho mọi hệ mái, cũng không thể lấy diện tích che làm căn cứ duy nhất để chọn tiết diện khung.
Phân biệt ba kích thước trước khi hỏi giá
Sơ đồ nguyên lý do HCA biên soạn, không theo tỷ lệ và không thay bản vẽ thiết kế.
Khẩu độ
Khoảng vượt giữa các vị trí đỡ theo phương án kết cấu.
Chiều dài
Kích thước dọc khu che; cần phân biệt với hành trình di chuyển.
Chiều cao sử dụng
Khoảng thông thủy dưới bộ phận thấp nhất trong vùng làm việc.
Điểm cần làm rõ trước khi chốt phương án
Không suy ra tiết diện thép hoặc công suất motor từ khẩu độ đơn lẻ. Cần xem đồng thời tải trọng, sơ đồ gối đỡ, liên kết, nền móng và các trạng thái đóng, mở, thu mái trong hồ sơ thiết kế riêng.
Khẩu độ là khoảng vượt của kết cấu theo phương đang xét. Nó khác chiều dài đường chạy và khác chiều cao thông thủy. Trong yêu cầu báo giá, cần ghi riêng ba thông số này để tránh nhận một phương án có diện tích đúng nhưng bố trí cột hoặc cao độ không phù hợp.

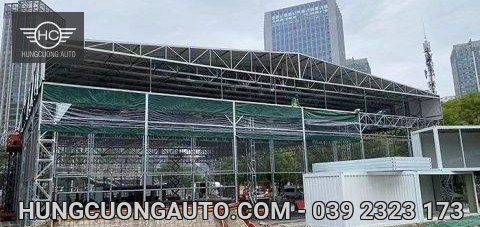

Vì sao tăng nhịp không chỉ là kéo dài thanh thép?
Khi thay đổi khoảng vượt, nội lực, độ võng, ổn định và phản lực tại gối đỡ đều có thể thay đổi. Bạt, giằng, bánh xe, liên kết và hệ dẫn hướng cũng phải làm việc cùng kết cấu chính. Vì vậy, không nên phóng lớn một mẫu mái nhỏ theo cùng tỷ lệ rồi coi đó là thiết kế cho nhịp mới.
Với mái chuyển động, kỹ sư còn phải xét các trạng thái sử dụng, vị trí thu gọn và quá trình đóng mở phù hợp cấu hình. Một hệ mái chịu được tải ở vị trí mở không đồng nghĩa có thể vận hành trong mọi điều kiện thời tiết.
Chọn hệ đỡ theo công năng mặt bằng
| Phương án | Điểm cần xem xét |
|---|---|
| Khung chạy trên ray nền | Không gian hành trình chân khung, giao cắt xe, nền và vị trí khóa giữ |

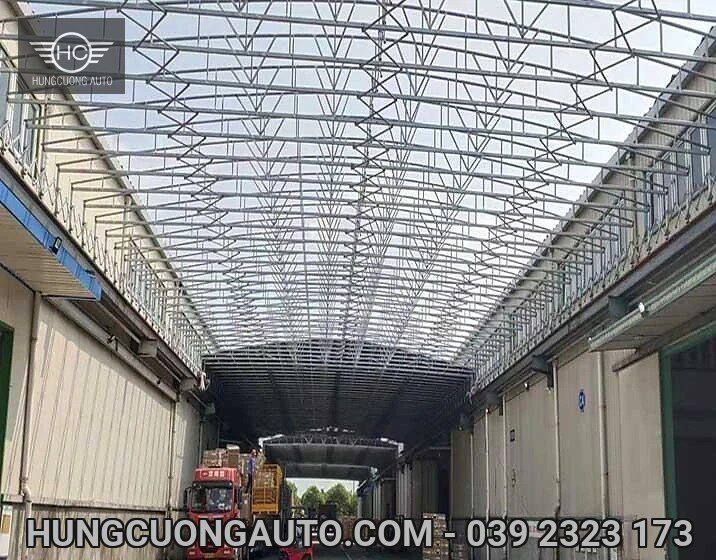

| Giàn mái chạy trên ray cao | Cột/dầm đỡ cố định, liên kết ray, ổn định hệ và đường tiếp cận bảo trì |
| Chia thành các khoang | Ảnh hưởng của cột giữa, đường nước và luồng vận chuyển |
Nếu bắt buộc không có cột giữa, cần ghi yêu cầu đó trước khi thiết kế. Nếu cột giữa được chấp nhận, phương án chia khoang có thể được đưa vào so sánh; lựa chọn cuối cùng phải dựa trên cả công năng và tính toán, không chỉ lượng thép.
Dữ liệu đầu vào để kỹ sư lập phương án
- Kích thước vùng cần che và khoảng trống không được đặt cột.
- Địa điểm, địa hình xung quanh và công trình lân cận.
- Hồ sơ kết cấu hoặc nền/móng dự kiến làm gối đỡ.
- Trạng thái bao che: hở bên, có vách hoặc thay đổi theo vận hành.
- Thiết bị dự kiến treo, nếu có; không tự treo thêm sau bàn giao.
- Yêu cầu đóng mở, vùng thu, tần suất sử dụng và khả năng bảo trì.
TCVN 2737:2023 là tiêu chuẩn về tải trọng và tác động được liệt kê trong cơ sở dữ liệu của Viện Tiêu chuẩn Chất lượng Việt Nam. Việc chọn tiêu chuẩn, thông số và tổ hợp cụ thể thuộc hồ sơ thiết kế của từng công trình, không suy ra từ một hình ảnh mẫu. Tra cứu TCVN 2737:2023.
Đọc đề xuất kỹ thuật như thế nào?
Đề xuất nên thể hiện rõ sơ đồ chịu lực, cấu hình giàn, vị trí gối, loại liên kết và đường truyền tải xuống nền/móng. Cần hỏi các giới hạn sử dụng: được đóng mở trong điều kiện nào, vị trí nào phải khóa, hành động nào bị cấm và ai chịu trách nhiệm hướng dẫn vận hành.
Nên yêu cầu người lập hồ sơ giải thích các điểm kiểm soát độ võng, ổn định và chuyển vị liên quan đến chuyển động của mái. Không dùng lời quảng cáo “thép dày” hoặc “chịu bão tốt” thay cho kết quả kiểm tra theo điều kiện công trình.
So sánh báo giá cùng phạm vi
Đặt các đề xuất cạnh nhau theo cùng nhịp, cao độ, vùng che hữu ích, cấu hình bạt, hệ đỡ, nền/móng, truyền động và hồ sơ bàn giao. Giá thấp hơn có thể đi kèm phạm vi bị thiếu. Cũng cần xét thiết bị nâng, vận chuyển cấu kiện dài và trình tự lắp tại mặt bằng chật.
Tham khảo dịch vụ tính toán kết cấu mái che và nền, ray, thoát nước để chuẩn bị các câu hỏi kỹ thuật.

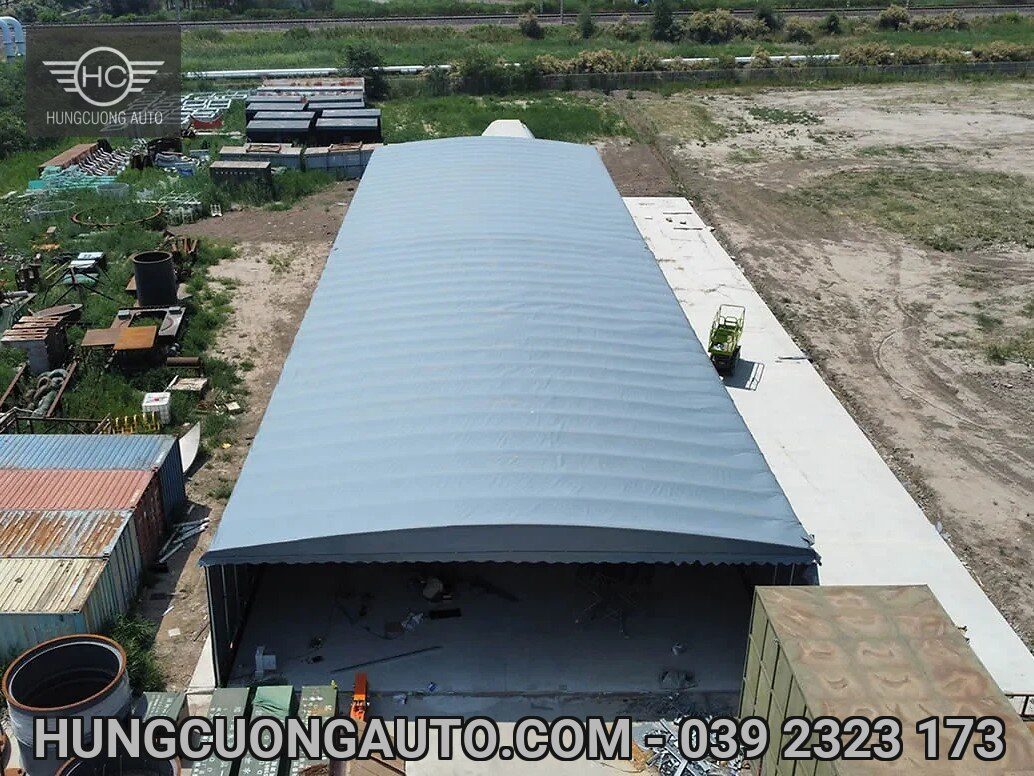

Phân biệt khẩu độ, chiều dài và chiều cao hữu dụng
Khi gửi kích thước “12 × 20 m”, phải ghi rõ 12 m là thông thủy hay khoảng cách tim cột. Hai cách đo có thể dẫn đến hai cấu hình khác nhau.
| Ký hiệu trên bản vẽ | Cách mô tả | Câu hỏi cần chốt |
|---|---|---|
| B – khẩu độ cần sử dụng | Bề rộng trống cần giữ giữa các vật cản | Có cho phép cột trung gian hay không? |
| L – chiều dài vùng che | Chiều dài sử dụng theo hướng nhà xưởng | Mái thu về đầu nào và chiếm bao nhiêu chỗ? |
| H – chiều cao thông thủy | Khoảng trống đến bộ phận thấp nhất trong vùng xe chạy | Có xét hàng trên xe và bộ phận chuyển động không? |
| Gối đỡ và liên kết | Vị trí truyền lực xuống nền hoặc kết cấu hiện hữu | Hồ sơ kiểm tra khả năng nhận tải do ai cung cấp? |
Có thể xem mô hình 3D mái bạt xếp 12 × 20 m để nhận biết hệ đỡ cố định và giàn mái chuyển động. Đây là tài liệu minh họa cấu hình, không phải xác nhận một khẩu độ phù hợp cho mọi địa điểm; không lấy tiết diện hoặc tải trọng từ ảnh để thi công.
Câu hỏi thường gặp
Có thể công bố một khẩu độ tối đa cho mọi mái khung giàn không?
Không nên. Giới hạn phụ thuộc cấu hình, vật liệu, tải trọng, liên kết và yêu cầu sử dụng. Kích thước khả thi cần được kiểm tra trên phương án cụ thể.
Ảnh một mái rộng có chứng minh khả năng chịu lực không?
Không. Ảnh chỉ hỗ trợ nhận biết bố trí. Khả năng chịu lực cần hồ sơ thiết kế, vật liệu, thi công và nghiệm thu phù hợp.
Gửi Hùng Cường Auto mặt bằng, khoảng vượt không được đặt cột và hồ sơ kết cấu sẵn có để trao đổi phạm vi thiết kế trước khi chốt báo giá.
