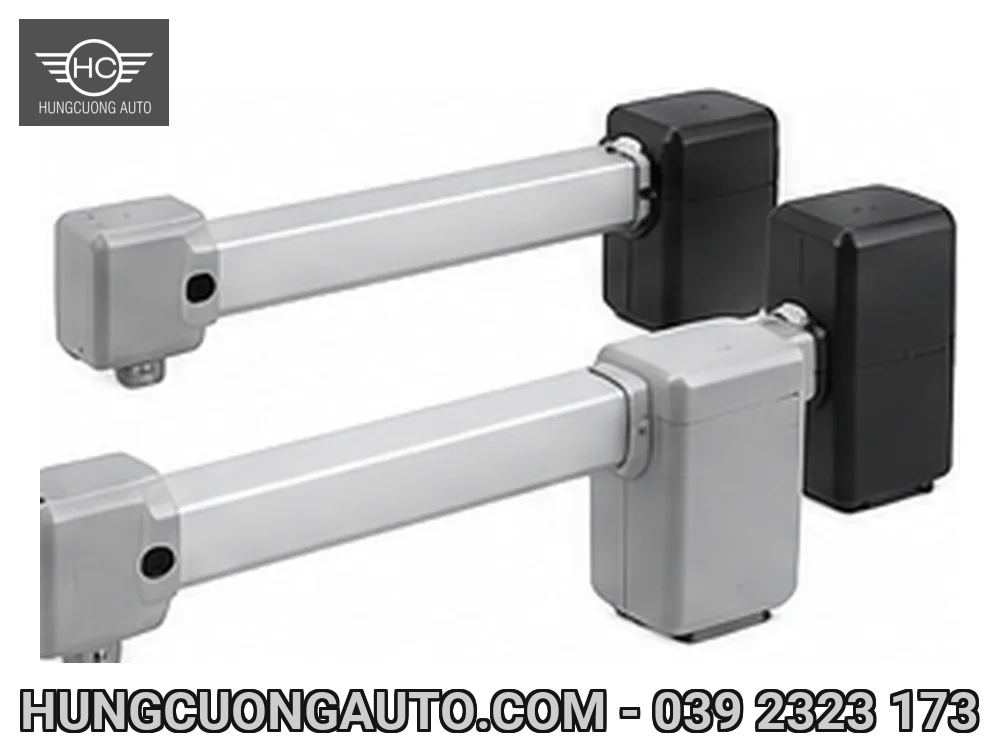

Cổng gấp bốn cánh cần motor phối hợp với bộ liên kết cơ khí để các cánh gập theo đúng quỹ đạo. Đây là giải pháp phải thiết kế cùng cổng, không chỉ lắp tay đòn vào một cánh bất kỳ.
Biên soạn: Hùng Cường Auto · Cập nhật 30/09/2026
Chiều rộng từng tấm, vị trí trục bản lề và liên kết quyết định cổng gập được tới đâu. Cánh không đều hoặc trụ lệch có thể làm cơ cấu kẹt. Cần bản vẽ mặt bằng và vị trí mở hết trước khi chọn bộ.
Motor phải làm việc với lực của cả hệ liên kết, không chỉ tấm được bắt trực tiếp. Tải ở khớp và điểm gá thay đổi theo góc. Không dùng tổng kg rồi so đơn giản với một motor mở cánh thông thường khi chưa có hướng dẫn ứng dụng.
Để đối chiếu sâu hơn, xem Motor cổng 4 cánh: phân biệt cổng gấp và bốn cánh độc lập và Motor cổng tay đòn: cách chọn theo cánh và kích thước trụ.
Phần cánh gấp có thể nhô vào lối đi hoặc sát trụ, tạo điểm kẹp. Cần giữ vùng trống và bổ sung bảo vệ theo đánh giá rủi ro. Một bộ chạy được khi thử không người chưa đủ xác nhận sử dụng hằng ngày an toàn.
Yêu cầu mã motor, bộ gấp, giới hạn cánh, bản vẽ gá và bo. Sau lắp, thử toàn hành trình, mở tay, dừng và thứ tự hai bên. Nếu thay cánh hoặc bản lề, cần đánh giá lại hình học thay vì chỉ cài lại hành trình.
Không chỉ xem hình cổng đóng và mở hết. Quỹ đạo giữa hành trình quyết định khoảng quét, nguy cơ kẹp và lực tác động lên bộ liên kết.
Một cổng gấp có thể gọn khi mở hết nhưng quét vào xe ở nửa hành trình. Đánh dấu trạng thái giữa trên bản vẽ giúp nhận ra lỗi trước khi chọn motor.
Ví dụ giả định để giải thích cách quyết định, không phải hồ sơ công trình đã thi công.| Hạng mục | Điều cần đối chiếu | Lưu ý |
|---|---|---|
| Cánh | Kích thước từng tấm | Không chỉ tổng bề rộng |
| Bản lề | Tâm quay và độ rơ | Theo thiết kế gấp |
| Bộ liên kết | Mã, tải, điểm gá | Đúng ứng dụng |
| Motor/bo | Lực và chu kỳ của cả cụm | Xác nhận cấu hình |
Chọn trang đúng biến thể để xem giá bán lẻ và phạm vi bộ. Các liên kết dưới đây là sản phẩm liên quan, không thay xác nhận phù hợp với công trình.
Không nên làm theo phỏng đoán. Hình học, tải và vùng kẹp cần được thiết kế và kiểm tra cho toàn bộ cơ cấu.
Đây là thay đổi hình học cần thiết kế lại liên kết và kiểm tra lực. Không áp dụng tỷ lệ tùy ý rồi dùng nguyên bộ phụ kiện cũ.
Nguồn chỉ áp dụng model hoặc bộ điều khiển được tài liệu nêu. Hướng dẫn lắp và cài đặt phải khớp thiết bị thực tế.
