Chọn nút bịt có ren: cỡ hộp, cỡ ren và bộ chân tăng chỉnh

Xác định cần nút thường, nút ren hay cả bộ

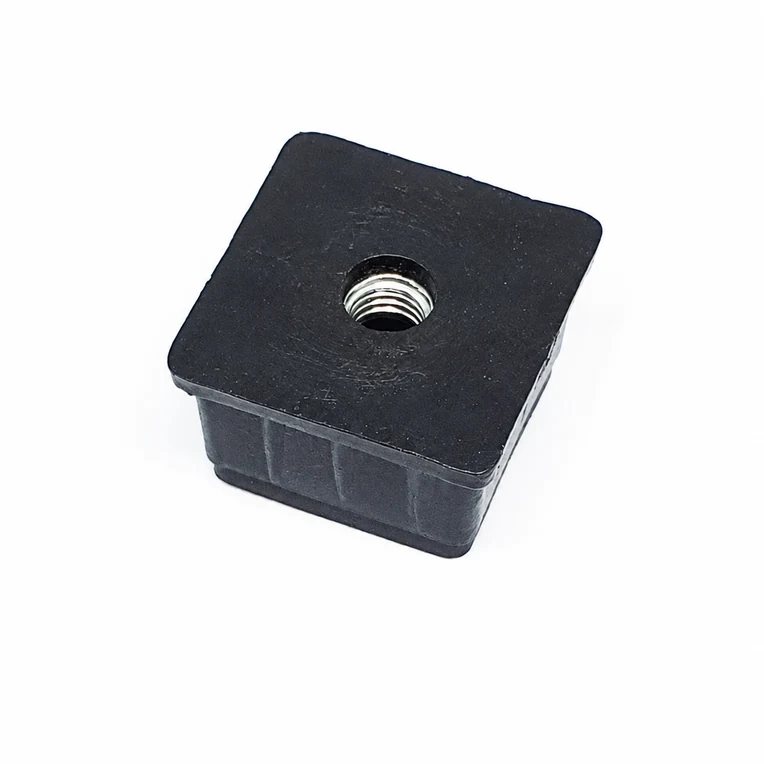

Nhìn vào cấu hình đang dùng hoặc bản vẽ dự kiến. Nút thường che đầu hở; nút có ren tạo vị trí ghép chân vít. Một nút có ê cu chưa phải cả bộ chân tăng chỉnh hoàn chỉnh.

Ghi rõ phần sẽ giữ lại. Việc này giúp người bán đối chiếu với chi tiết thật thay vì báo một bộ khác có cùng tên cỡ.

Ghi hình hộp, phủ bì và thành dày

Ghi hộp vuông hay chữ nhật, đủ hai cạnh ngoài theo mm. Nếu đo được, bổ sung thành dày hoặc lòng trong; ghi cả miệng hộp méo, sơn phủ, mối hàn hoặc vật cản bên trong. Hai hộp cùng kích thước ngoài vẫn có thể khác khoảng trống dành cho thân nút.

Tên trên bao bì và số vừa đo nên được ghi riêng. Ví dụ: “tên hộp 25×50; số đo thực …×… mm; thành dày chưa đo”. Không điền một con số ước lượng để phiếu trông đầy đủ.

Xem cách đo cỡ hộp và chiều dày nếu chưa rõ vị trí đo. Ảnh mặt lắp của nút cũ cũng hữu ích, nhưng phần gân đã mòn hoặc biến dạng cần đối chiếu thêm với đầu hộp.

Đối chiếu cỡ ren và bước ren

Cỡ ren danh nghĩa, bước ren và chiều dài phần ghép là những thông tin khác nhau. Số M8 trong tên gọi không phải cỡ hộp, đường kính ngoài toàn nút hoặc chiều dài chân vít.

Nếu còn chân vít cũ

Chụp toàn chân và cận đoạn ren. Ghi mã, ký hiệu trên bao bì hoặc bản vẽ nếu có; tách chiều dài đoạn có ren khỏi chiều cao toàn bộ chân. Khi chưa biết bước ren, gửi mẫu hoặc nhờ kiểm bằng dụng cụ phù hợp, không nhận dạng bằng cách nhìn ảnh rồi đoán.

Nếu còn nút có ê cu

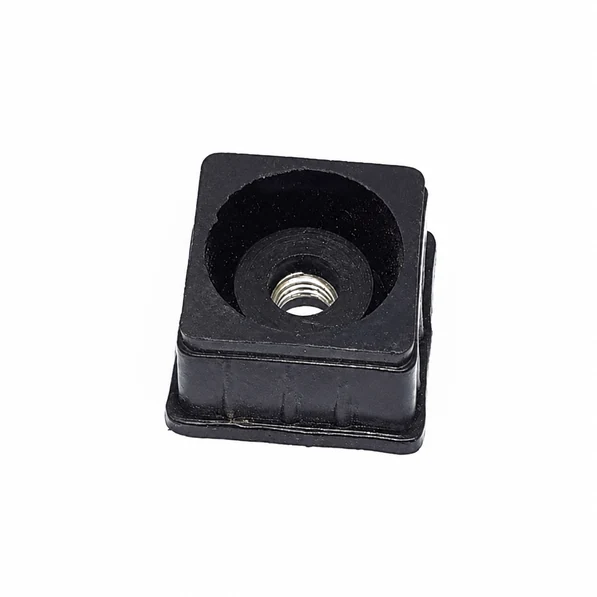

Ghi thông tin của nút, chụp lỗ ren và vị trí chi tiết ren trong phần nhựa. Ren bị biến dạng hoặc chân vít cũ đã mòn không nên được dùng làm bằng chứng duy nhất để chọn bộ mới.

Cùng nhãn M8 là điểm bắt đầu đối chiếu, chưa thay việc xác nhận thông số và phần ghép. Không ép vặn để “thử cho biết”; nếu chi tiết khựng hoặc không vào ngay ngắn, cần kiểm lại thay vì tăng lực.

Đọc bảng cỡ hộp × cỡ ren trong catalog

Đọc mỗi lựa chọn theo hai trục. Một trục là phần nút đi với hộp; trục còn lại là ren ghép chân. Ví dụ sau chỉ minh họa cách đọc các cặp được nguồn catalog nêu:

Trang mẫu 25×50 của nhà cung cấp phân biệt hai lựa chọn ren 8 và ren 10. Vì vậy, dòng “nút 25×50, 100 chiếc” vẫn chưa đủ để chốt nếu đơn có yêu cầu về chân vít.

Sau khi đã ghi rõ hai trục, xem các cỡ nút bịt đầu hộp có ren. Không mở rộng thành bảng mọi cỡ hộp đều có đủ M6, M8, M10 và M12; mỗi tổ hợp cần được xác nhận riêng.

Những điều kiện cần hỏi ngoài tên cỡ

Đúng tên cỡ vẫn có thể chưa phù hợp với vị trí thực tế. Hãy nêu thêm chiều sâu còn trống trong hộp, chiều cao cần điều chỉnh, khoảng vướng quanh chân và hình mặt đế mong muốn.

Nếu bộ dùng dưới bàn, kệ hoặc thiết bị, cung cấp yêu cầu tải và cách sử dụng để bên cung cấp đối chiếu đúng cấu hình. Cần phân biệt tải đứng với việc kéo, đẩy hoặc rung trong quá trình dùng; một con số tải của mẫu khác không trả lời được cho bộ đang chọn.

Trước khi đặt cả lô, hỏi cách đối chiếu hoặc thử mẫu nếu thông tin giữa các nguồn chưa thống nhất. Thử độ vừa ở một chân giúp kiểm tra phần lắp tại đó; nó không tự chứng minh khả năng chịu tải, độ bền lâu dài hoặc mọi vị trí khác đều phù hợp.

Phiếu chốt cấu hình trước đặt hàng

Ví dụ yêu cầu: “Tôi giữ chân vít cũ ghi M8; cần thay nút cho hộp 25×50 mm. Bước ren và thành dày chưa xác định, gửi kèm mẫu để đối chiếu. Nhờ xác nhận nút phù hợp, thành phần bán và thông số còn cần bổ sung.”

Khi đã có thông tin, hãy gửi phiếu quy cách để hỏi giá. Khi đã xác nhận đúng cấu hình, chuyển sang lắp bộ nút và chân vít đã chọn thay vì vừa chọn cỡ vừa ép thử trên khung.
