Nhận đúng mặt cắt V trước đo
Chụp đầu thanh nhìn thẳng để xác nhận hai cánh gặp nhau thành góc. Nếu mặt cắt là hộp kín, thanh có mép gập khác dạng hoặc không giống mẫu V đang xem, giữ nguyên ảnh để hỏi đúng họ.

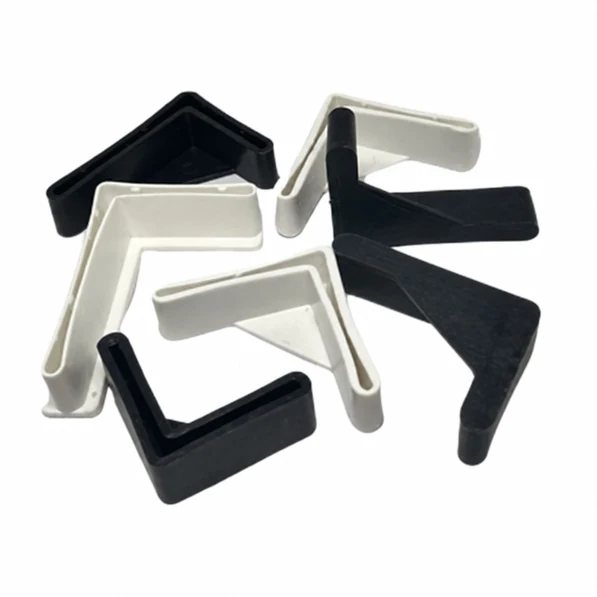

Ảnh nắp rời chỉ giúp nhận diện phụ kiện; chưa cho biết nó ôm đúng thanh của bạn. Với khung dùng nhiều hình thanh, xem đầu ống và chân kệ sắt cần phụ kiện gì để tách từng vị trí, không dùng một loại nắp cho toàn bộ khung chỉ vì cùng màu.
Đo hai cánh và chiều dày thanh
Đánh dấu cánh A và B trên ảnh trước khi ghi số. Mỗi số đọc cần có ảnh cho thấy vị trí thước cùng hai điểm đầu/cuối bạn đã dùng. Hỏi nhà bán hoặc người kỹ thuật mốc đo cần đối chiếu cho đúng biên dạng, nhất là khi có góc bo hoặc mép gập; bài này không quy định một mốc chuẩn chung cho mọi thanh V.
| Mục | Ghi kết quả | Ảnh đi kèm |
|---|---|---|
| Cánh A | … mm; đo ngoài/tại vị trí … | Thấy góc và mép cùng vị trí thước. |
| Cánh B | … mm; theo cùng cách ghi. | Đánh dấu để không đổi thứ tự giữa các ảnh. |
| Chiều dày | … mm hoặc chưa đo được. | Vị trí đo thành và tình trạng lớp phủ. |
| Mép/góc | Phẳng, gập, bo hoặc khác: … | Ảnh đầu thanh nhìn thẳng, thêm ảnh cạnh. |
| Tình trạng | Méo, vết cắt, mối hàn hoặc cấn: … | Ảnh hiện trạng, không sửa dấu trước khi ghi. |
Không suy tên cỡ thương mại từ một số đo, cũng không trộn kích thước ngoài với phần lòng đế. Phần chưa đo được ghi rõ; không ước lượng từ ảnh để điền đủ bảng.
Ghi hướng chân thuận và chân ngược
Nguồn Kệ sắt Gia Phạm phân biệt chân thuận và chân ngược. Đây là cách chọn theo hướng của mẫu, không là quy ước rằng màu nào luôn tương ứng hướng nào.
- Giữ một chiều nhìn nhất quán, chụp toàn khung hoặc mặt chân có đánh số vị trí.
- Chụp phần ôm của đế cũ và hướng hai cánh tại từng vị trí cần thay.
- Gửi ảnh cho nhà bán đối chiếu với cặp mẫu của họ; chỉ ghi nhãn thuận/ngược khi đã thống nhất cách gọi.
- Đếm riêng từng hướng theo khung thực. Không mặc định số chân từ một ví dụ bộ kệ.
Nếu chưa có đế cũ, ảnh đầu thanh cùng vị trí trên khung vẫn là dữ liệu khởi đầu. Không xoay một ảnh để tự kết luận hai mẫu là cùng hướng hoặc là một cặp phù hợp.
Đối chiếu phần ôm và phần tỳ sàn
Chọn theo cả phần ôm và phần tỳ. Hai thanh có cùng bề rộng cánh vẫn có thể khác chiều dày, mép, khoảng hở hoặc hướng chân, nên cần xem đúng hình đế.
- Phần ôm: vùng giữ có phù hợp mép/cánh, chiều sâu có vướng chi tiết nào không?
- Hướng: đế có đặt đúng theo vị trí đã đánh dấu trên khung không?
- Mặt tỳ: hình đáy có phù hợp vị trí tiếp xúc thực, có dấu nghiêng hoặc cấn không?
- Đầu thanh: có méo, đường hàn hoặc cạnh cần xử lý trước khi lắp không?
Nếu thấy đế mòn lệch, kiểm tra mặt tỳ sàn của chân kệ cùng chân và bề mặt. Không kết luận một đế mới hoặc một cỡ nhỏ hơn sẽ sửa mọi tình huống.
Thử một mẫu trước khi thay cả lô
Sau khi dữ liệu được đối chiếu, hỏi phương án thử đúng mẫu trước khi thay cả lô. Đưa khung về trạng thái ổn định, bỏ tải ở vị trí cần thao tác; nếu việc tiếp cận khó, cần người có kỹ năng hỗ trợ.
Lắp theo hướng dẫn của đúng mẫu và quan sát: hướng đã thống nhất, phần ôm ở đúng vị trí, không có vướng hoặc biến dạng, mặt tỳ phù hợp chân/sàn. Nếu mẫu khó vào, lệch hoặc tuột, ghi lại hiện tượng để kiểm tra thay vì giảm cỡ, chèn hoặc ép một nắp khác hình.
Việc kiểm tra độ vừa và mặt tỳ chưa phải thử tải hoặc chứng nhận an toàn của kệ. Các vấn đề biến dạng thanh, liên kết và độ ổn định kết cấu cần được đánh giá riêng; không sửa chúng bằng cách đổi nắp tùy tiện.
Phiếu gửi mẫu cho từng loại chân V
Gom thông tin theo từng vị trí: ảnh đầu thanh, hai cánh, chiều dày, mép/góc, hướng chân đã thống nhất, ảnh đế cũ và số lượng. Cùng một loại kệ có thể cần các dòng khác nhau nếu hướng hoặc hình thanh khác.
| Vị trí/ảnh | Số đo và hình mép | Hướng | Số lượng |
|---|---|---|---|
| … | A… mm; B… mm; t… mm; mép… | Đã đối chiếu/chưa rõ | … chiếc |
| … | A… mm; B… mm; t… mm; mép… | Đã đối chiếu/chưa rõ | … chiếc |
Đối chiếu mẫu nắp bịt đầu sắt V đang được giới thiệu, rồi hỏi giá theo từng hướng chân và số lượng. Nếu chưa có mẫu phù hợp, bổ sung ảnh/số đo hoặc trao đổi mẫu thực; không chốt nút vuông vì chỉ một cạnh giống nhau.
Câu hỏi thường gặp
Hai thanh V cùng bề rộng dùng chung chụp chân được không?
Cần đối chiếu thêm cả hai cánh, chiều dày, hình mép, chiều sâu phần ôm và hướng. Chỉ chọn sau kiểm tra dữ liệu hoặc thử mẫu thực, không kết luận từ một số bề rộng.
Có thể phân biệt chân thuận/ngược bằng màu không?
Không. Cần nhận diện hình học và thống nhất hướng lắp theo mẫu của nhà bán. Màu không thay cho ảnh phần ôm hoặc ảnh vị trí trên khung.
Chụp chân V bị tuột có nên chọn nhỏ hơn ngay không?
Nên kiểm tra kiểu mẫu, số đo, hình thanh, phần giữ và hiện trạng trước. Không coi giảm cỡ là cách sửa mọi lỗi; ghi hiện tượng và đối chiếu lại đúng mẫu.
Gửi thông tin để đối chiếu mẫu
Gửi phiếu A, B, chiều dày, ảnh mép và các hướng chân để Hùng Cường đối chiếu mẫu trước khi hỏi số lượng hoặc thay cả lô.
