Chọn bịt đầu ống cho khung và kệ sắt

Lập bản đồ các đầu ống cần hoàn thiện

Dùng ảnh toàn khung hoặc bản vẽ hiện trạng, đặt một mã cho từng đầu ống cần xem. Có thể dùng A cho chân, B cho đầu thanh ngang và C cho vị trí sát tấm ốp; tên mã chỉ để nhận diện, không phải một tiêu chuẩn thiết kế.

1. Đánh dấu đầu còn hở và vị trí đã có nắp cần thay.
2. Phân biệt đầu chạm sàn, đầu lộ ra và đầu nằm gần chi tiết khác.
3. Ghi đầu nào còn dùng để luồn dây, tiếp cận liên kết hoặc phục vụ bảo trì; cần xác nhận chức năng trước khi che.
4. Đếm từng đầu thực tế, kể cả các mặt khuất quan sát được.

Ví dụ minh họa cách đếm: nếu có A1–A4 là bốn chân và B1–B2 là hai đầu thanh ngang, tổng cộng có sáu vị trí cần xem. Chưa được gộp thành sáu nắp cùng loại cho đến khi đã đối chiếu cỡ và yêu cầu của cả hai nhóm.

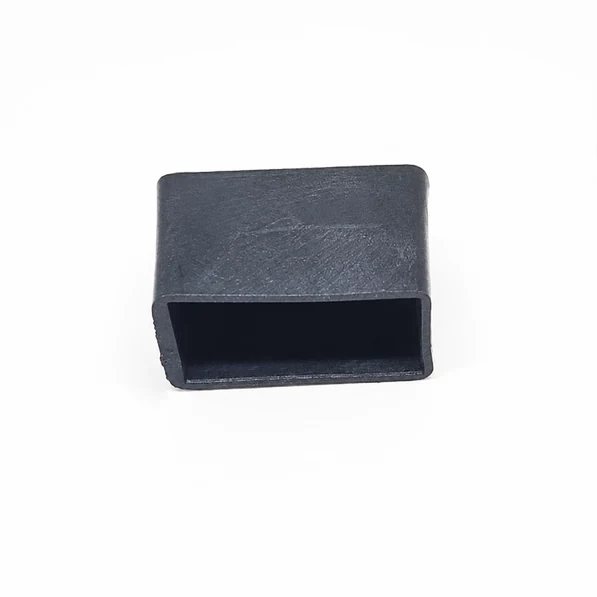

Ảnh mẫu nắp ở đầu bài chỉ minh họa sản phẩm rời, chưa chứng minh đã lắp trên một bộ khung cụ thể.

Đầu khung lộ ra khác chân kệ chạm sàn ở đâu?

Đầu khung không chạm sàn không nhất thiết cần cùng dáng đáy với chân kệ. Nếu vị trí có mặt tỳ, xem cách chọn nút cho chân kệ tiếp xúc sàn thay vì chỉ chọn theo màu hoàn thiện.

Nắp thường là phụ kiện ở đầu ống. Việc thêm nắp không thay cho đánh giá liên kết, tải kệ hoặc chất lượng mối hàn.

Chọn tiết diện, kiểu lắp và khoảng trống

Trên cùng một khung có thể dùng nhiều loại thanh. Ghi riêng tròn, vuông hoặc chữ nhật, đủ các số đo ngoài bằng mm, thành dày/lòng trong nếu đo được và kiểu lắp cần dùng.

Với đóng trong, kiểm tra phần lòng và chiều sâu cho thân nút. Với chụp ngoài, kiểm tra bề mặt ngoài sau hoàn thiện, phần ôm và chi tiết sát cạnh. Không chọn một nắp ngoài nếu mặt che hoặc thành chụp sẽ vướng tấm ốp.

Tìm đúng nhóm nắp đầu hộp vuông cho khung kệ hoặc nắp đầu hộp chữ nhật sau khi đã ghi số đo. Nếu nắp còn phải tháo để bảo trì, chụp cả đường tiếp cận; một mẫu lắp vào được nhưng không còn chỗ tháo vẫn cần được xem lại theo quy trình thiết bị.

Khi gặp thanh có tiết diện khác hộp, đừng thay bằng nắp hộp chỉ vì một cạnh gần bằng. Giữ nguyên mô tả hình và gửi ảnh để đối chiếu đúng họ phụ kiện.

Cạnh cắt, lớp sơn và thứ tự lắp nắp

Kiểm tra cạnh cắt và vùng tiếp xúc trước khi nắp che chúng. Cạnh sắc, miệng méo hoặc phần hàn cấn cần được xử lý theo quy trình của xưởng, không bỏ qua chỉ vì bên ngoài đã có mặt nắp.

Không có thứ tự trước/sau sơn phù hợp với mọi sản phẩm. Hãy đối chiếu công đoạn hoàn thiện, ảnh hưởng lớp phủ đến độ vừa và điều kiện mà nút sẽ đi qua.

Nếu chưa có dữ liệu, không đưa nắp qua công đoạn sấy hoặc dung dịch xử lý chỉ vì nắp nhìn là nhựa cứng. Bài này không đặt nhiệt độ, thời gian khô hoặc phương pháp che sơn cho một hệ hoàn thiện chưa biết.

Lập bảng kê nắp theo vị trí và số lượng

Lập bảng theo mã trên ảnh trước, sau đó mới gom những dòng đã xác nhận cùng quy cách. Số đầu ống là căn cứ đếm; số bàn hoặc tên một bộ kệ chưa đủ để suy số nắp.

Nếu muốn dự phòng, ghi thành dòng riêng với số lượng do nhu cầu thực tế quyết định, không tự cộng một tỷ lệ chung. Với mục nhiều cỡ hoặc chưa rõ kiểu, giữ dòng “cần đối chiếu”, chưa gộp vào một mã mua ngay.

Khi đã có ảnh và dữ liệu, gửi bảng kê để báo giá theo lô. Yêu cầu báo riêng từng cỡ/kiểu, đơn vị chiếc/gói và phần nào còn cần mẫu để chốt.

Kiểm tra độ vừa và hoàn thiện trước bàn giao

Đối chiếu từng mã vị trí trên ảnh với nắp thực đã lắp. Quan sát hướng, mặt che, dấu nứt, phần giữ, vùng kim loại còn lộ và chi tiết sát bên. Vị trí chân sàn cần xem thêm mặt tỳ trong tư thế sử dụng.

• Không bỏ sót đầu cần hoàn thiện hoặc che một đầu có chức năng khác chưa được xác nhận.
• Nắp không lỏng rõ, nghiêng hoặc cấn với tấm ốp theo kiểm tra của mẫu.
• Đường tiếp cận vùng bảo trì vẫn phù hợp với thiết kế.
• Hình, màu và số lượng khớp bảng kê đã chốt.
• Cỡ và mẫu cần thay trong tương lai được lưu cùng vị trí.

Đây là kiểm tra phụ kiện hoàn thiện. Khả năng chịu lực, độ ổn định và liên kết của khung/kệ phải được đánh giá riêng; không dùng việc có đủ nắp làm bằng chứng khung đạt tải hay an toàn cho mọi mục đích.
